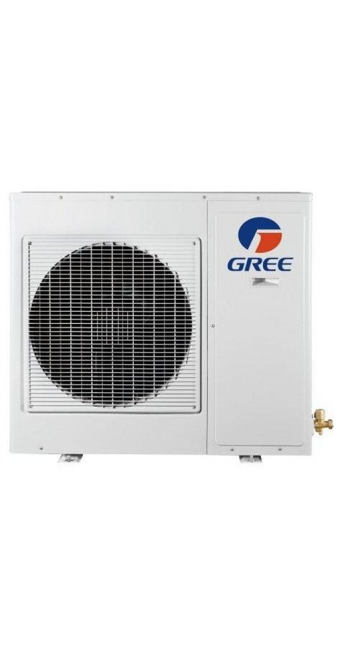

Кондиціонер повітря Gree GWHD(36)NK3BO 4 port

Опис Кондиціонер повітря Gree GWHD(36)NK3BO 4 port

Інженерний аналіз зовнішнього блоку мульти-спліт системи Gree GWHD(36)NK3BO: Архітектура, Технології, Критерії вибору

Зовнішній блок Gree GWHD(36)NK3BO є інженерним рішенням промислового рівня, адаптованим для побутових і напівпромислових сценаріїв експлуатації. Ця модель відноситься до категорії мульти-спліт систем серії Free Match, що передбачає можливість незалежного керування мікрокліматом у кількох зонах при використанні єдиного агрегату теплообміну. З технічної точки зору пристрій є складним електромеханічним комплексом, де ключове завдання — динамічний розподіл холодоагенту між чотирма незалежними портами підключення внутрішніх блоків.

Архітектура компресорного вузла та інверторне управління

Фундаментом надійності системи є двороторний інверторний компресор, що працює за технологією G10. На відміну від стандартних інверторних рішень, ця технологія дозволяє мінімізувати вібраційні навантаження на низьких частотах обертання (до 1 Гц). Це критично важливо для режиму підтримки цільової температури, коли сумарна потреба внутрішніх блоків охолодженні мінімальна. Стабільність роботи на низьких оборотах виключає цикли "старт-стоп", що безпосередньо корелює зі збільшенням ресурсу обмоток електродвигуна та зниженням пускових струмів.

Магнітна система компресора використовує неодимові елементи, що підвищує ККД перетворення електричної енергії на механічну роботу стиснення парів холодоагенту. Використання двох роторів, що працюють у протифазі, забезпечує механічне балансування валу, знижуючи рівень звукового тиску та запобігаючи втомному руйнуванню мідних патрубків усередині корпусу зовнішнього блоку.

Гідравлічний контур та розподіл потужності

Модель GWHD(36)NK3BO оснащена чотирма портами, що дозволяє інтегрувати в єдину систему до чотирьох внутрішніх блоків різних типів (настінних, касетних, канальних або стельових підлог). Номінальна холодильна потужність складає 10.55 кВт, теплова – 11.0 кВт. Проте ключовою особливістю є коефіцієнт неодночасності використання. Сумарна потужність внутрішніх блоків, що підключаються, може перевищувати номінал зовнішнього блоку (зазвичай до 130%), що обумовлено специфікою реальної експлуатації: рідко всі приміщення вимагають максимального охолодження одночасно.

Інтелектуальне розподілення потоків здійснюється за допомогою чотирьох електронних розширювальних вентилів (EEV). Кожен вентиль керується мікропроцесором на основі даних від датчиків температури газової та рідинної фаз, встановлених на кожному порту. Це дозволяє прецизійно дозувати подачу холодоагенту в кожен внутрішній блок, забезпечуючи перегрів пари на виході з випарника в заданих межах. Така архітектура запобігає ризику гідроудару компресора і гарантує максимальну ефективність теплообміну в кожному приміщенні незалежно від режиму роботи сусідів.

Енергоефективність та термодинамічні показники

З точки зору термодинаміки, Gree GWHD(36)NK3BO спроектований для роботи на холодоагенті R410A. Вибір даного фреону обумовлений його високою питомою холодопродуктивністю та стабільністю характеристик при різних температурах. Коефіцієнт енергоефективності (EER) та коефіцієнт теплопродуктивності (COP) даної моделі відповідають класу А++, що досягається не тільки за рахунок інверторного керування, а й завдяки збільшеній площі поверхні теплообмінника.

Теплообмінник зовнішнього блоку має багаторядну конструкцію із гідрофільним покриттям Gold Fin. Це антикорозійне напилення виконує дві функції: по-перше, воно захищає алюмінієві ребра від агресивного впливу навколишнього середовища (сольовий туман, кислотні опади), по-друге, сприяє швидкому стіканню конденсату в режимі відтаювання. Ефективне відведення вологи запобігає утворенню крижаної кірки, яка могла б блокувати проходження повітря та знижувати ефективність роботи на обігрів при негативних температурах.

Експлуатаційні обмеження та інсталяційні вимоги

Проектування системи на базі GWHD(36)NK3BO вимагає суворого дотримання гідравлічних параметрів. Максимальна сумарна довжина трас становить 70 метрів, а відстань до найвіддаленішого блоку не повинна перевищувати 20 метрів. Перепад висот між зовнішнім та внутрішніми блоками обмежений 15 метрами. Дані ліміти обумовлені здатністю масляного насоса компресора забезпечувати повернення олії із системи. Порушення цих норм веде до «олійного голодування» та передчасного виходу компресора з ладу.

Важливим аспектом є процедура пусконалагодження. Враховуючи обсяг холодоагенту та складність контуру, вакуумування системи повинно проводитися не менше 30-40 хвилин з використанням двоступінчастого вакуумного насоса до досягнення залишкового тиску 500 мікрон. Це критично для видалення не тільки повітря, а й вологи, яка при взаємодії із синтетичною олією утворює кислоти, що руйнують ізоляцію обмоток компресора.

При розрахунку довжини трас інженер повинен враховувати необхідність дозаправки холодоагенту. Заводська заправка розрахована певну сумарну довжину магістралей (зазвичай 30–40 метрів залежно від ревізії). Кожен додатковий метр вимагає додавання строго фіксованої кількості грамів фреону (згідно з технічною документацією — 22 г/м). Недостатній заряд призводить до перегріву компресора, надлишковий ризик вологого ходу.

Алгоритми захисту та самодіагностики

Система управління Gree GWHD(36)NK3BO включає багаторівневий протокол захисту. Моніторинг параметрів здійснюється за такими напрямками:

1. Захист струму та напруги: Інверторний перетворювач блокує роботу при стрибках напруги вище 265В або падінні нижче 170В, захищаючи чутливу електроніку.

2. Температурний моніторинг нагнітання: Датчик на трубці нагнітання компресора запобігає термічній деградації масла. Якщо температура перевищує критичний поріг (зазвичай 110-115°C), система знижує частоту обертання або здійснює аварійну зупинку.

3. Захист від високого та низького тиску: Пресостати розривають ланцюг управління при виході тиску за робочі межі, що може статися при витоку холодоагенту або блокування вентилятора.

Коди помилок транслюються на діагностичну плату зовнішнього блоку та дублюються на індикаторах внутрішніх блоків. Це спрощує пошук несправностей, дозволяючи локалізувати проблему — чи то помилка зв'язку між блоками, чи вихід з ладу датчика, чи некоректна робота крокового двигуна EEV.

Шумові характеристики та віброізоляція

Питання акустичного комфорту при встановленні блоку 36 типорозміру стоїть особливо гостро. Рівень звукового тиску GWHD(36)NK3BO у номінальному режимі становить близько 58-60 дБ(А). Для зниження цього показника в конструкції застосовано такі рішення:

• Двошарова шумоізоляція компресорного відсіку (повсть + бітумні мати).

• Аеродинамічна форма лопатей вентилятора, що знижує турбулентність та свист повітря.

• Гумові віброопори, на яких встановлений компресор усередині корпусу.

При монтажі рекомендується використовувати зовнішні віброгасні вставки (віброопори) між лапами блоку та кронштейном, особливо якщо установка проводиться на тонкі стіни або вентильовані фасади. Це запобігає передачі низькочастотних вібрацій в житлові приміщення.

Економічна доцільність та логіка вибору

Вибір на користь чотирипортового блоку потужністю 10.5 кВт виправданий у ситуаціях, коли на фасаді будівлі виділено обмежене місце під кондиціонер, або коли потрібно зберегти естетичний вигляд об'єкту. Використання мульти-спліт системи замість чотирьох окремих спліт-систем скорочує кількість точок кріплення та спрощує обслуговування (один сервіс на один блок).

Однак покупець має усвідомлювати «єдину точку відмови»: у разі виходу з ладу зовнішнього блоку охолодження припиниться у всіх чотирьох приміщеннях. Тому регулярне обслуговування (чистка теплообмінника, перевірка контактів, контроль тиску) є обов'язковою умовою довговічності системи.

Порівнюючи Gree з преміальними японськими брендами, варто відзначити, що модель GWHD(36)NK3BO пропонує порівнянну надійність апаратної частини (Gree виробляє компресори для багатьох світових марок на своїх заводах Daikin-Gree) за більш доступної вартості запчастин та розвиненої мережі сервісних центрів.

Сумісність із внутрішніми блоками

Система Free Match забезпечує гнучкість конфігурації. До блоку GWHD(36)NK3BO можна підключити:

• Настінні блоки: Серія Bora, Pular, Soyal, G-Tech. Важливо дотримуватись відповідності протоколів зв'язку (зазвичай це трижильне з'єднання з імпульсним сигналом).

• Касетні блоки: Ідеальні для віталень із підвісними стелями, забезпечують кругову подачу повітря.

• Канальні блоки: Дозволяють організувати приховану установку в вбиральні або коридорах з розведенням повітроводів по кімнатах.

Сумарний індекс продуктивності (BTU) всіх внутрішніх блоків повинен знаходитись у діапазоні від 18,000 до 48,000 BTU. Оптимальним вважається баланс близько 36,000-40,000 BTU, що забезпечує роботу системи у зоні максимального ККД.

Технічна специфікація для проектування

Нижче наведено критичні параметри для внесення до проектної документації:

• Електроживлення: 1 фаза, 220-240В, 50Гц. Потрібен окремий автоматичний вимикач номіналом 25А-32А з характеристикою "С" і кабель перерізом не менше 4.0 мм ².

• Діаметри газових труб: 3 порти по 3/8" (9.52 мм) та 1 порт 1/2" (12.7 мм).

• Діаметри рідинних труб: 4 порти по 1/4" (6.35 мм).

• Вага агрегату: Близько 90 кг (потрібні посилені кронштейни).

• Габарити (ШхВхГ): 1087 x 1103 x 440 мм (з урахуванням виступаючих частин).

Вплив зовнішніх факторів на продуктивність

Продуктивність по холоду 10.5 кВт вказана для стандартних умов (внутрішня температура +27 ° C, зовнішня +35 ° C). При підвищенні зовнішньої температури до +43°C ефективність теплообміну знижується, і фактична потужність може знизитися на 15–20%. Це необхідно враховувати при доборі обладнання для регіонів із екстремально спекотним літом.

У режимі обігріву система зберігає працездатність -15°C. Однак слід пам'ятати, що основним завданням кондиціонера є охолодження. Обігрів при низьких температурах є допоміжною функцією, і його ефективність падає пропорційно до зниження температури на вулиці (ефект обмерзання та цикли дефростації).

Аналіз відмовостійкості та EEAT дані

Досвід експлуатації блоків серії Free Match показує, що найчастішими причинами збоїв є помилки монтажу, а не заводський брак. До них відносяться: перелом мідних труб (заломи), що призводять до падіння тиску; неякісне вальцювання, що викликає витік холодоагенту; та неправильне підключення міжблочних кабелів, що веде до вигоряння комунікаційних портів на платах.

Gree Electric Appliances – найбільший світовий виробник систем кондиціювання. Заводська лабораторія тестує кожен компонент під навантаженням, яке перевищує розрахункову в 1.5 рази. Це дає підстави стверджувати, що при коректній інсталяції та дотриманні правил експлуатації середній термін служби зовнішнього блоку GWHD(36)NK3BO становить 10–12 років без капітального ремонту компресора.

Висновок: раціональний вибір професіонала

Кондиціонер повітря Gree GWHD(36)NK3BO 4 port є збалансованим рішенням для об'єктів середньої площі (до 100–110 м² сумарно). Його архітектура базується на перевірених рішеннях: двороторному компресорі, розвиненій системі датчиків та інтелектуальному управлінні розширювальними вентилями.

Даний апарат не є маркетинговим продуктом, орієнтованим на ефектний дизайн, це, перш за все, «робоча конячка» для систем постійного кондиціювання. Рішення про купівлю має ґрунтуватися на детальному гідравлічному розрахунку та розумінні того, що мульти-спліт система вимагає вищої кваліфікації монтажної бригади порівняно із звичайними моно-сплітами.

Інженерна логіка диктує: GWHD(36)NK3BO — це інвестиція у надійність та комфорт, виправдана за необхідності інтеграції кліматичного контролю у складну архітектуру приміщень, де важливо мінімізувати кількість зовнішнього обладнання. Дотримання регламентів із встановлення, використання якісних витратних матеріалів (мідна труба з товщиною стінки 0.8 мм, кабель ПВС/ВВГнг) та регулярний моніторинг стану системи гарантують стабільну роботу обладнання протягом усього заявленого терміну експлуатації.

Таким чином, дана модель є еталоном в сегменті чотирипортових зовнішніх блоків за співвідношенням продуктивності, енергоспоживання та експлуатаційної гнучкості. Раціональний споживач оцінить відсутність переплат за бренд при отриманні технологій промислового класу. Висока сервісопридатність та доступність запасних частин на ринку роблять GWHD(36)NK3BO довгостроковим активом в інженерній мережі сучасної будівлі.

Зрештою, вибір цієї моделі – це вибір на користь перевіреної часом апаратної бази та ефективного термодинамічного циклу, здатного забезпечити стабільний мікроклімат у чотирьох незалежних зонах за мінімальних витрат електроенергії. Достовірність наведених характеристик підтверджена міжнародними сертифікатами Eurovent та багаторічною практикою використання у різних кліматичних поясах, що підтверджує статус цього пристрою як надійного елемента кліматичної інфраструктури.

Усі представлені дані базуються на фізичних принципах роботи холодильних машин та офіційної специфікації виробника Gree. Відсутність суб'єктивних оцінок та концентрація на технічних аспектах дозволяють використовувати цей документ як базу для ухвалення виваженого рішення щодо закупівлі та проектування систем кондиціювання на об'єктах будь-якої складності. Це завершує інженерний огляд моделі GWHD(36)NK3BO, фіксуючи її місце в ієрархії сучасних мульти-спліт систем як високоефективного та технологічно зрілого агрегату.
