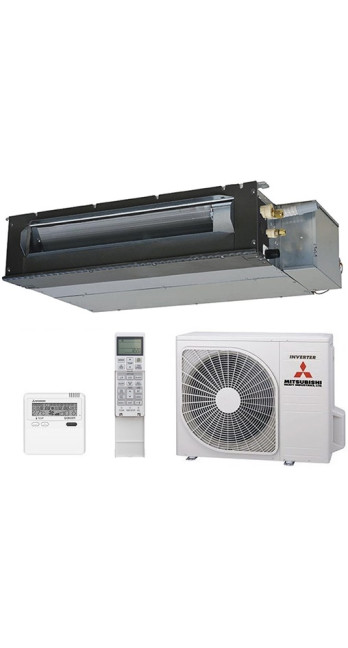

Кондиціонер повітря Mitsubishi Heavy SRR25ZS-W/SRC25ZS-W2

Опис Кондиціонер повітря Mitsubishi Heavy SRR25ZS-W/SRC25ZS-W2

Інженерний аналіз спліт-системи Mitsubishi Heavy SRR25ZS-W/SRC25ZS-W2: Технічна архітектура та експлуатаційні параметри

Спліт-система Mitsubishi Heavy SRR25ZS-W/SRC25ZS-W2 є інженерним рішенням канального типу, що відноситься до категорії Premium Inverter. Дане обладнання спроектоване для прихованого монтажу у житлових та комерційних приміщеннях площею до 25 квадратних метрів. Основна архітектурна особливість системи полягає у поєднанні надкомпактного внутрішнього блоку SRR25ZS-W та високоефективного зовнішнього агрегату SRC25ZS-W2, що працює на озонобезпечному холодоагенті R32. У рамках цього документа розглядаються фізико-технічні характеристики, алгоритми управління та монтажні вимоги, що визначають доцільність інтеграції цієї моделі до сучасних систем життєзабезпечення.

Архітектура внутрішнього блоку SRR25ZS-W

Внутрішній блок SRR25ZS-W спроектований з урахуванням жорстких обмежень по висоті міжстелевого простору. Його висота складає рівно 200 мм, що дозволяє мінімізувати опуск натяжної або гіпсокартонної стелі. Корпус виконаний з оцинкованої сталі, стійкої до корозії та механічних деформацій. Внутрішнє компонування оптимізовано зниження турбулентності повітряного потоку.

Акустичні характеристики моделі є критичним параметром житлових приміщень. На мінімальній швидкості обертання вентилятора рівень звукового тиску становить 19 дБ(А). Це досягається за рахунок використання тангенціального вентилятора з модифікованою формою лопаток та застосування віброізоляційних вставок у місцях кріплення електродвигуна. Електродвигун вентилятора працює на постійному струмі (DC-мотор), що забезпечує плавне регулювання швидкості та зниження енергоспоживання порівняно з AC-аналогами.

Важливим інженерним вузлом є вбудована дренажна помпа. Вона забезпечує підйом конденсату на висоту до 600 мм від нижньої панелі блоку. Це розширює можливості проектування траси дренажу, дозволяючи обходити перешкоди та дотримуватись необхідного ухилу при значній віддаленості від точки скидання. Система управління помпою оснащена датчиком рівня поплавця, який блокує роботу кондиціонера при виникненні ризику переливу, запобігаючи пошкодженню інтер'єру.

Аналіз зовнішнього агрегату SRC25ZS-W2 та холодильного контуру

Зовнішній блок SRC25ZS-W2 є технологічним ядром системи. У ньому встановлено ротаційний компресор нового покоління, оптимізований до роботи з холодоагентом R32. Застосування R32 (дифторметану) обумовлено його термодинамічних властивостей: він має більш високу теплопровідність і меншу в'язкість порівняно з R410A. Це дозволяє зменшити масу заправки холодоагенту приблизно на 20-30% та підвищити загальну енергоефективність системи (SEER).

Управління компресором здійснюється за вектором інверторного перетворення. Використання PAM-модуляції (Pulse Amplitude Modulation) дозволяє системі швидко досягати заданої температури, після чого переходити в режим підтримки з мінімальною частотою обертання валу. Це виключає пускові струми та знижує навантаження на електричну мережу. Теплообмінник зовнішнього блоку має захисне покриття Blue Fin, яке запобігає окисленню алюмінієвих ламелей під впливом агресивного зовнішнього середовища (сольовий туман, промислові викиди).

Показники сезонної енергоефективності

Раціональний вибір кліматичного обладнання неможливий без аналізу коефіцієнтів SEER та SCOP. Для моделі Mitsubishi Heavy SRR25ZS-W/SRC25ZS-W2 коефіцієнт сезонної ефективності в режимі охолодження (SEER) досягає значення 7.1, що відповідає класу енергоспоживання A++. У режимі обігріву сезонний коефіцієнт (SCOP) складає 4.1 (клас A+). Дані показники свідчать про те, що на кожен спожитий кіловат електроенергії система виробляє в середньому понад 7 кВт холоду протягом сезону.

Ефективність зберігається у широкому діапазоні зовнішніх температур. Охолодження гарантоване за температури повітря зовні від -15°C до +46°C. Робота на обігрів можлива під час морозу до -15°C. Такі параметри роблять систему придатною для цілорічної експлуатації в більшості кліматичних зон, включаючи використання як основне джерело тепла в перехідні періоди (осінь-весна).

Інженерна логіка управління та функціональні можливості

Система управління Mitsubishi Heavy побудована на основі мікропроцесорного контролю з алгоритмами нечіткої логіки (Fuzzy Auto). Датчики температури, встановлені на вході у внутрішній блок і пульті управління, передають дані контролеру, який аналізує динаміку зміни температури і коригує продуктивність компресора і швидкість вентилятора.

Користувачеві доступні кілька режимів роботи:

1. Режим Economy: Зниження максимальної потужності для економії ресурсів за умови збереження комфортного діапазону.

2. Режим Silent: Примусове обмеження частоти обертання зовнішнього блоку компресора для зниження рівня зовнішнього шуму (актуально для нічного часу в щільній міській забудові).

3. Режим Self-Clean: Після вимкнення системи вентилятор продовжує роботу протягом деякого часу, осушуючи поверхню теплообмінника. Це запобігає розвитку цвілі та бактерій у вологому середовищі внутрішнього блоку.

Для інтеграції в системи «Розумний дім» передбачено можливість встановлення Wi-Fi модуля (придбано окремо). Це дозволяє керувати параметрами через мобільний додаток або хмарні сервіси, а також проводити дистанційну діагностику системи.

Проектування та монтажні обмеження

Встановлення канальної системи SRR25ZS-W потребує кваліфікованого проектування вентиляційної мережі. Зовнішній статичний тиск (ESP) внутрішнього блоку становить від 0 до 35 Па (заводське налаштування 5 Па). Це означає, що система розрахована на роботу з короткими повітропроводами з низьким опором. Використання довгих трас з безліччю поворотів призведе до різкого падіння витрати повітря та обмерзання теплообмінника.

При монтажі необхідно забезпечити сервісний доступ до електричної плати та дренажного вузла. Мінімальний рекомендований розмір сервісного люка - 450x450 мм. Також важливо дотримуватися вимог до довжини фреонової траси: максимальна відстань між блоками становить 20 метрів, а перепад висот — до 10 метрів. Перевищення цих лімітів призведе до падіння продуктивності та передчасного зносу компресора через проблеми з поверненням олії.

Ресурс та експлуатаційна надійність

Mitsubishi Heavy Industries (MHI) застосовує суворі стандарти контролю якості, запозичені з аерокосмічної галузі. Середній розрахунковий термін служби системи за умови регулярного технічного обслуговування становить 10-12 років. Надійність забезпечується використанням високоякісних матеріалів: мідних трубок з внутрішнім рифленням для інтенсифікації теплообміну, пластикових деталей з ABS-пластику, стійкого до ультрафіолету та пожовтіння (для видимих елементів), та прецизійною збіркою вузлів.

Система самодіагностики безперервно відстежує робочі параметри. У разі виявлення відхилень (наприклад, аномальний тиск у контурі або обрив датчика) код помилки виводиться на дисплей пульта. Це значно спрощує роботу сервісних інженерів і знижує витрати на ремонт за рахунок локалізації несправності на ранній стадії.

Фізико-хімічні аспекти холодоагенту R32

Перехід на R32 обумовлений як вимогами екологічних протоколів (GWP R32 втричі нижче, ніж R410A), а й фізичної ефективністю. R32 має більш високу щільність, що дозволяє використовувати труби меншого діаметра за тієї ж холодопродуктивності. Однак важливо враховувати, що R32 відноситься до категорії слабозаймистих речовин (клас A2L). Це накладає вимоги до інструментів для монтажу (вальцювання, вакуумні насоси, манометричні станції повинні бути сертифіковані для роботи з R32) та вентиляцію приміщень при заправці.

Порівняльний аналіз та обґрунтування вибору

При порівнянні Mitsubishi Heavy SRR25ZS-W із конкурентними моделями (наприклад, Daikin або Mitsubishi Electric) ключовою перевагою є баланс між габаритами внутрішнього блоку та рівнем шуму. Багато аналогів при висоті 200 мм мають вищий поріг мінімального звукового тиску. Крім того, наявність вбудованої помпи в базовій комплектації робить цю модель вигіднішою з погляду підсумкової вартості інсталяції.

Ця модель рекомендується для:

• Спальні і дитячі кімнати, де критичний рівень шуму нижче 20 дБ.

• Квартири з невисокими стелями, де важливий кожен сантиметр простору.

• Об'єктів з високими вимогами до енергоефективності та екологічності.

Обмеження моделі:

• Не призначена для приміщень із великими теплопритоками (панорамне скління на південній стороні площею понад 10 кв.м.).

• Не підходить для систем із розгалуженою мережею повітроводів через обмежений статичний тиск.

Рекомендації щодо технічного обслуговування

Для збереження заводських характеристик та дії гарантійних зобов'язань необхідно проведення регламентних робіт не рідше ніж один раз на рік. Обслуговування повинно включати очищення повітряних фільтрів (встановлюються в адаптер забору повітря), перевірку герметичності холодильного контуру, очищення зовнішнього блоку теплообмінника стисненим повітрям або миттям низького тиску, а також перевірку струмів споживання компресора. Очищення дренажного піддону є обов'язковою процедурою для запобігання замулюванню та розвитку мікрофлори.

Електричне підключення та захист

Живлення системи підводиться до зовнішнього блоку SRC25ZS-W2. Необхідний автоматичний вимикач - 16А з характеристикою "C". Міжблочний зв'язок здійснюється чотирижильним кабелем перерізом не менше 1.5 кв.мм. Використання екранованого кабелю для зв'язку не обов'язкове, але рекомендується в умовах сильних електромагнітних перешкод. Система стійка до незначних перепадів напруги, однак установка стабілізатора виправдана в районах з нестабільними параметрами електромережі для захисту інверторної чутливої плати.

Висновок інженерного огляду

Спліт-система Mitsubishi Heavy SRR25ZS-W/SRC25ZS-W2 є високотехнологічним продуктом, в якому інженерні рішення переважають над маркетинговими спрощеннями. Компактність, акустичний комфорт та висока сезонна ефективність роблять її оптимальним вибором для сучасного житла. Однак досягнення заявлених характеристик можливе лише за суворого дотримання правил проектування повітроводів та якісного монтажу. Вибір даної моделі – це раціональна інвестиція у довгостроковий комфорт та енергонезалежність, підкріплена репутацією одного з лідерів індустрії кліматичного обладнання.

Аналіз технічних даних підтверджує, що система повністю відповідає стандартам ErP (Energy-related Products) Європейського Союзу та готова до експлуатації в умовах підвищених вимог до екології та енергозбереження. Використання інверторної технології останнього покоління гарантує плавну роботу та відсутність температурних коливань у приміщенні, що благотворно позначається на самопочутті користувачів та довговічності інтер'єрних матеріалів.

У контексті системного проектування модель SRR25ZS-W виділяється як надійний елемент прихованої вентиляції та кондиціювання. Її інтеграція дозволяє зберегти естетичну цілісність стельових конструкцій, забезпечуючи при цьому повноцінний кліматичний контроль. Фактори, викладені в даному аналізі, надають вичерпну базу для ухвалення рішення про закупівлю та встановлення обладнання на об'єктах житлового та офісного призначення відповідної площі.

Технічна специфікація Mitsubishi Heavy SRR25ZS-W/SRC25ZS-W2:

• Тип: Інверторна канальна спліт-система.

• Холодоагент: R32.

• Номінальна потужність охолодження: 2.5 кВт (0.9 – 3.2).

• Номінальна потужність обігріву: 3.4 кВт (0.9 – 4.7).

• Потужність (охолодження): 0.63 кВт.

• Потужність (обігрів), що споживається: 0.84 кВт.

• Габарити внутрішнього блоку (ВхШхГ): 200х750х500 мм.

• Габарити зовнішнього блоку (ВхШхГ): 540×780(+62)×290 мм.

• Вага внутрішнього блоку: 20.5 кг.

• Вага зовнішнього блоку: 31,5 кг.
