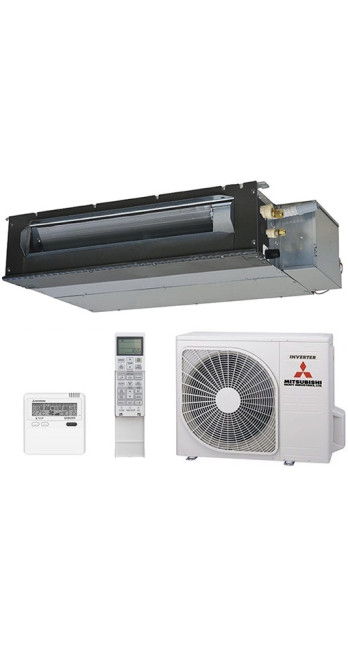

Кондиціонер повітря Mitsubishi Heavy SRR35ZS-W/SRC35ZS-W2

Опис Кондиціонер повітря Mitsubishi Heavy SRR35ZS-W/SRC35ZS-W2

Інженерний аналіз системи кондиціювання Mitsubishi Heavy SRR35ZS-W/SRC35ZS-W2

Проектування мікроклімату в сучасних житлових та комерційних інтер'єрах потребує інтеграції обладнання, здатного забезпечити баланс між продуктивністю, акустичним комфортом та візуальною непомітністю. Спліт-система канального типу Mitsubishi Heavy моделі SRR35ZS-W у зв'язці із зовнішнім блоком SRC35ZS-W2 є високотехнологічним рішенням, розробленим підрозділом Mitsubishi Heavy Industries (MHI) для обслуговування приміщень площею до 35–40 квадратних метрів. Даний комплект відноситься до серії Premium Inverter, що передбачає використання передових алгоритмів керування потужністю та оптимізовану гідравлічну схему.

Архітектура внутрішнього блоку SRR35ZS-W

Внутрішній блок SRR35ZS-W спроектований для прихованого монтажу за фальш-стелі або спеціалізованих нішах. Ключовою інженерною перевагою даної моделі є ультракомпактний форм-фактор: висота корпусу складає лише 200 мм. Це мінімізує втрату корисної висоти приміщення під час встановлення, що критично для об'єктів з невисокими перекриттями. Корпус виконаний з оцинкованої сталі з антикорозійним покриттям, що забезпечує жорсткість конструкції та відсутність паразитних вібрацій під час роботи вентилятора на високих обертах.

Внутрішнє компонування включає багатошвидкісний тангенціальний вентилятор, профіль лопатей якого оптимізований із застосуванням методів обчислювальної гідродинаміки (CFD). Це дозволило знизити турбулентність повітряного потоку і досягти рівня звукового тиску в 24 дБ(А) у надтихому режимі. Для канальних систем такий показник є еталонним, тому що основний шум у подібних рішеннях зазвичай генерується в розподільній повітрі мережі.

Важливим елементом є наявність вбудованого дренажного насоса стандартної комплектації. Насос забезпечує підйом конденсату на висоту до 600 мм від нижньої панелі блоку. Це розширює можливості трасування дренажної магістралі, дозволяючи обходити перешкоди та монтувати обладнання в місцях, віддалених від каналізаційних стояків.

Технічні характеристики зовнішнього блоку SRC35ZS-W2

Зовнішній блок SRC35ZS-W2 є силовим агрегатом системи, що відповідає за термодинамічний цикл. В основі лежить ротаційний компресор з інверторним керуванням, що працює за принципом векторного контролю (PAM – Pulse Amplitude Modulation). Дана технологія дозволяє максимально точно синхронізувати споживану електричну потужність із поточним тепловим навантаженням на приміщення.

Теплообмінник зовнішнього блоку має захисне покриття Blue Fin. Це шар спеціального полімеру, який запобігає окисленню алюмінієвих ребер за впливу агресивного зовнішнього середовища (солоний туман, висока вологість, кислотні опади). Інженерні випробування підтверджують, що термін служби теплообмінника з таким покриттям збільшується у 2,5–3 рази, порівняно зі стандартними рішеннями.

Конструкція вентилятора зовнішнього блоку також зазнала змін: форма передньої кромки лопат мінімізує опір повітря, що знижує навантаження на електродвигун і зменшує загальний рівень шуму обладнання, що важливо при встановленні блоків на балконах або поблизу вікон сусідів.

Термодинамічні показники та холодоагент R32

Перехід використання хладагента дифторметана (R32) став важливим етапом в еволюції систем MHI. R32 має на 67% менший потенціал глобального потепління (GWP) порівняно з R410A і характеризується вищою енергоефективністю. Завдяки низькій в'язкості та високій теплопровідності холодоагенту, система SRR35ZS-W/SRC35ZS-W2 демонструє підвищені коефіцієнти сезонної ефективності.

• SEER (сезонний коефіцієнт енергоефективності у режимі охолодження): 7.4. Це відповідає класу A + +, що означає, що на кожен витрачений кіловат електроенергії система видає 7.4 кВт холоду в середньому за сезон.

• SCOP (сезонний коефіцієнт продуктивності у режимі обігріву): 4.3. Показник підтверджує можливість ефективного використання кондиціонера як основного чи допоміжного джерела тепла у міжсезоння та помірну зиму.

Ефективна робота в режимі нагрівання гарантована виробником за температури зовнішнього повітря до –15°C. Це досягається за рахунок інтелектуального алгоритму відтайки теплообмінника, який ініціюється на основі показань датчиків температури та тиску, а не фіксованого таймера. Такий підхід виключає зайві цикли зупинення системи та економить електроенергію.

Управління повітряним потоком та статичний тиск

Однією із специфічних характеристик канального блоку є зовнішній статичний тиск (ESP – External Static Pressure). У моделі SRR35ZS-W номінальний статичний тиск становить 35 Па. Цього достатньо для роботи з повітропроводами невеликої та середньої довжини, типовими для квартир та офісних кабінетів.

Система дозволяє гнучко налаштовувати параметри тиску через провідний пульт керування. Це необхідно для балансування вентиляційної мережі: якщо опір решіток і каналів вище за розрахунковий, інженер може програмно збільшити обороти вентилятора для досягнення проектної витрати повітря. Зворотний процес дозволяє знизити шум, якщо траса повітроводів мінімальна.

Повітророзподільні можливості доповнюються функцією автоматичного гойдання жалюзі (при використанні опціональних адаптерів та решіток), що забезпечує рівномірне перемішування повітряних мас та відсутність зон «застою» або переохолодження.

Інтелектуальні функції та фільтрація

Незважаючи на те, що SRR35ZS-W є прихованим блоком, MHI інтегрувала в нього систему очищення повітря, порівнянну з настінними моделями. У базовий комплект входять фільтри грубого очищення, що затримують пил та великі частки. Опціонально можливе встановлення антиалергенних фільтрів та фотокаталітичних дезодоруючих фільтрів.

Логіка управління виходить з функції Fuzzy Auto. Мікропроцесор аналізує дані з температурних сенсорів та, використовуючи принципи нечіткої логіки, визначає оптимальний режим роботи та температуру уставки. Система адаптується до змін зовнішнього середовища, запобігаючи різким стрибкам споживання та підтримуючи стабільне температурне тло з точністю до 0.5°C.

Функція самодіагностики постійно контролює стан ключових вузлів. При виникненні відхилень (наприклад, витік холодоагенту або несправність датчика) на пульт керування виводиться код помилки, що значно спрощує сервісне обслуговування та знижує ризик дорогого ремонту через несвоєчасне виявлення поломки.

Електротехнічні параметри та монтаж

Для інженерів та електромонтажників критично важливі вимоги до підключення. Живлення системи підводиться до зовнішнього блоку SRC35ZS-W2. Рекомендований номінал автоматичного вимикача - 16А. Міжблочний зв'язок здійснюється чотирижильним кабелем.

Параметри фреонової магістралі:

• Максимальна довжина траси: 20 метрів.

• Максимальний перепад висот між блоками 10 метрів.

• Діаметр газової лінії: 9.52 мм (3/8").

• Діаметр рідинної лінії: 6.35 мм (1/4").

Дотримання даних лімітів гарантує збереження розрахункової продуктивності та коректне повернення олії в компресор. Внутрішній блок поставляється із заводською заправкою холодоагенту, розрахованою на трасу до 15 метрів. При перевищенні цього значення потрібна дозаправка по вагах відповідно до сервісної інструкції (20 г на кожний метр перевищення).

Акустичний комфорт та віброізоляція

У системах прихованого монтажу критично важлива віброізоляція. Хоча зовнішній блок SRC35ZS-W2 має низький рівень вібрації за рахунок подвійного демпфування компресора, рекомендується використання якісних віброопор при встановленні на кронштейни.

Внутрішній блок SRR35ZS-W кріпиться до перекриття за допомогою шпильок з різьбленням M8. Для уникнення передачі структурного шуму на конструкцію будівлі необхідно використовувати гумові або пружинні віброізолятори в точках підвісу. Також обов'язковою умовою є використання м'яких вставок при підключенні повітроводів до адаптерів блоку. Це розриває акустичний місток і запобігає резонансу у вентиляційних каналах.

Економічна доцільність та вартість володіння (TCO)

Вибір Mitsubishi Heavy SRR35ZS-W/SRC35ZS-W2 є інвестиційним рішенням. За більш високої початкової вартості, порівняно з обладнанням економ-класу, дана система забезпечує значну економію протягом життєвого циклу, який для техніки MHI за належного обслуговування становить 12–15 років.

Економія досягається за рахунок:

1. Низьке енергоспоживання: Завдяки високому SEER/SCOP витрати на електрику будуть на 30–40% нижчими, ніж у неінверторних або бюджетних інверторних моделей.

2. Надійності компонентів: Використання високоякісних матеріалів та прецизійне складання знижують ймовірність аварійних виходів з ладу.

3. Збереження вартості: Обладнання преміального сегмента повільніше втрачає ціну і залишається актуальним з погляду технологій управління (наприклад, сумісність з Wi-Fi інтерфейсами та системами «розумний дім» через протоколи Modbus або KNX).

Експлуатаційні обмеження та рекомендації

Для забезпечення заявлених характеристик необхідно дотримуватись регламенту технічного обслуговування. Очищення фільтрів внутрішнього блоку повинно проводитися не рідше одного разу на квартал (за умов мегаполісу частіше). Перевірка тиску в системі та очищення теплообмінника зовнішнього блоку щорічно перед початком літнього сезону.

Важливо враховувати, що канальні системи потребують кваліфікованого розрахунку аеродинаміки. Неправильно підібрані перерізи повітроводів або занадто щільні решітки можуть призвести до обмерзання теплообмінника або передчасного виходу з ладу двигуна вентилятора через роботу поза розрахунковою кривою тиску.

Висновок з інженерного аналізу

Комплект Mitsubishi Heavy SRR35ZS-W / SRC35ZS-W2 є збалансованим інженерним рішенням для об'єктів, де в основу ставляться комфорт, естетика і надійність. Висока щільність технологічних інновацій у компактному корпусі робить його кращим вибором для професійних проектувальників та вимогливих користувачів. Система демонструє стабільні показники продуктивності у широкому діапазоні зовнішніх умов, забезпечуючи раціональне використання енергетичних ресурсів та високий рівень екологічної безпеки.

Дане обладнання не просто виконує функцію охолодження повітря, а є центральним вузлом керування кліматом, що інтегрується у загальну архітектуру будівлі. Використання холодоагенту R32, просунута логіка інверторного керування та продумана механічна частина підтверджують статус Mitsubishi Heavy Industries як одного з технологічних лідерів галузі. Вибір цієї моделі обґрунтований як з технічного, так і з економічного погляду, забезпечуючи довгостроковий комфорт без компромісів у питаннях якості та тиші.

У контексті системної інтеграції, модель SRR35ZS-W легко адаптується до складних планувань завдяки можливості підключення гнучких або жорстких повітроводів, що дозволяє розподіляти підготовлене повітря по кількох зонах або забезпечувати його подачу до найбільш віддалених точок приміщення. Вбудовані системи захисту та інтелектуального контролю роблять експлуатацію обладнання передбачуваною та безпечною, мінімізуючи втручання користувача в роботу системи та забезпечуючи автоматичну підтримку заданих параметрів у режимі 24/7.

Таким чином, Mitsubishi Heavy SRR35ZS-W/SRC35ZS-W2 є надійним інструментом для створення ідеального довкілля, що відповідає найсуворішим стандартам енергоефективності та екологічності 2026 року. Інвестиції в цю систему окупаються за рахунок високого рівня комфорту та мінімальних експлуатаційних витрат, що підтверджується багаторічною практикою використання обладнання MHI на об'єктах різної складності у всьому світі.

Додаткові технічні аспекти

Варто звернути увагу на систему розморожування. На відміну від стандартних методів, де розморожування відбувається через фіксовані проміжки часу, SRC35ZS-W2 використовується інтелектуальний алгоритм. Він активується лише тоді, коли датчики фіксують реальне зниження ефективності теплообміну через інею. Це дозволяє системі працювати на обігрів довше без переривань, зберігаючи тепло в приміщенні навіть за критичних температур.

Вентилятор внутрішнього блоку має п'ять швидкостей, включаючи режим High Power для швидкого виходу на задану температуру та Silent для нічного часу. Крок зміни швидкості обертання вентилятора налаштований таким чином, щоб зміна повітряного потоку не сприймалася на слух як різкий стрибок, що сприяє психологічному комфорту людей, що знаходяться в приміщенні.

Зовнішній блок SRC35ZS-W2 оснащений підігрівом піддону як опція, що запобігає намерзанню льоду та пошкодженню лопатей вентилятора при роботі на обігрів в умовах високої вологості та негативних температур. Це невелике, але важливе інженерне доповнення гарантує працездатність системи в найсуворіших кліматичних умовах, коли інші кондиціонери можуть вийти з ладу.

Корпус внутрішнього блоку SRR35ZS-W має тепло- та звукоізоляцію із спіненого поліетилену із закритими порами. Це не тільки знижує шум, але і запобігає випаданню конденсату на зовнішній поверхні корпусу при роботі на охолодження в умовах високої вологості за стельовим простором. Цей запобіжний засіб захищає елементи обробки приміщення і продовжує термін служби електронних компонентів блоку.

Електронний розширювальний вентиль (EEV), встановлений у зовнішньому блоці, забезпечує прецизійне дозування холодоагенту. Це дозволяє системі миттєво реагувати на зміну теплового навантаження, підтримуючи температуру випаровування на оптимальному рівні для запобігання осушенню повітря в приміщенні вище за комфортні межі.

На закінчення варто відзначити, що сумісність з провідними пультами керування останнього покоління (наприклад, RC-EX3A) відкриває доступ до розширеного функціоналу, включаючи графіки споживання енергії, обмеження потужності в піковий годинник та налаштування індивідуальних сценаріїв роботи на тиждень наперед. Це перетворює кондиціонер із простого побутового приладу на повноцінну частину інтелектуальної інженерної інфраструктури будівлі.
