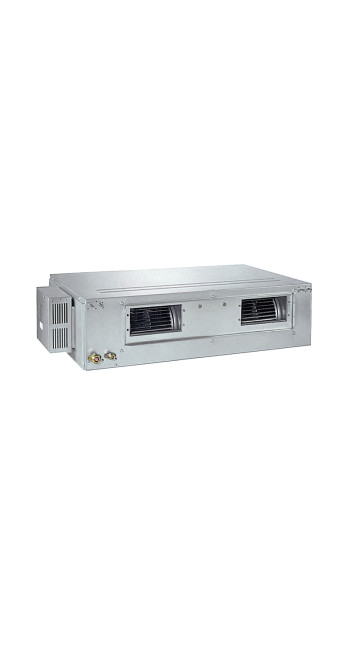

Опис Кондиціонер повітря Cooper&Hunter CHML-ID12RK2

Інженерна специфікація та аналіз внутрішнього блоку мульти-спліт системи Cooper&Hunter CHML-ID12RK2 (Slim Duct)

Цей документ є фундаментальним технічним аналізом канального внутрішнього блоку Cooper&Hunter моделі CHML-ID12RK2. Огляд розроблений для інженерів-проектувальників ОВіК, архітекторів та монтажних організацій. Увага: Устаткування працює лише у складі мульти-спліт системи Nordic Multi Light (CHML-U).

1. Архітектурна класифікація та Призначення

Модель CHML-ID12RK2 класифікується як тонкий внутрішній канальний блок низького напору (Low Static Pressure Duct) для інверторних мульти-спліт систем. Індекс «12» вказує на номінальну холодопродуктивність 12 000 BTU/h (3.5 кВт) та теплопродуктивність 4.0 кВт.

Це спеціалізоване рішення для прихованого монтажу в приміщеннях з високими вимогами до дизайну та акустики. Блок встановлюється за підшивною стелею, в вбиральні або сантехнічній ніші, подаючи повітря в житлову зону через систему прихованих повітроводів і декоративних дифузорів (щілинних або класичних ґрат).

2. Інтеграція до екосистеми Nordic Multi Light

Канальний блок 12-го типорозміру призначений для приміщень площею 25-35 м2 . Це ідеальний вибір для спалень, дитячих кімнат або кабінетів, де наявність настінного блоку небажана з естетичних міркувань.

Ультратонкий профіль

Висота корпусу складає всього 200 мм . Це інженерне досягнення дозволяє мінімізувати опуск стелі, що є критично важливим для квартир зі стандартною висотою перекриттів (2.7–3.0 м).

3. Аеродинаміка: Статичний тиск

Параметри вентилятора визначають можливості розведення повітря.

Регульований натиск

CHML-ID12RK2 забезпечує статичний тиск в діапазоні 0-60 Па .

• Режим 10-30 Па: Використовується при монтажі блоку в безпосередній близькості від зони з коротким прямим повітроводом або прямою подачею через грати.

• Режим 40-60 Па: Дозволяє підключити повітропровід довжиною до 3-5 метрів, долаючи опір адаптерів, поворотів та фільтра. Це дає можливість встановити блок у коридорі, а повітря подавати до спальні, повністю виключивши джерело шуму із зони сну.

4. Інженерні особливості: Дренаж та Управління

Вбудована помпа

Блок штатно оснащений дренажним насосом, що піднімає конденсат на висоту до 750 мм (1100 мм від осі помпи). Це дозволяє відводити воду в каналізацію навіть якщо точка врізання знаходиться вище за рівень блоку або на видаленні, що часто буває при монтажі в центрі приміщення.

Управління

• Дротовий пульт: У комплекті йде настінний контролер XK19.

• Бездротове керування: У дротовий пульт вбудований ІЧ-приймач, що дозволяє керувати блоком зі звичайного пульта дистанційного керування (опція).

• Розумний будинок: Можливість підключення модуля Wi-Fi або шлюзу BMS (Modbus) для централізованого керування.

5. Акустичний комфорт

Канальне кондиціювання є зразком тиші.

• Ізоляція шуму: Сам блок прихований за звукоізолюючою стелею.

• Шум блоку: Рівень звукового тиску самого агрегату – від 31 дБ(А). Однак на виході з ґрат, при правильному розрахунку перерізу повітроводів та використанні шумоглушників, шум може бути знижений до порога чутності (20-22 дБ).

6. Технічні вимоги до монтажу

• Труби: 1/4" (рідина) та 3/8" (газ). Стандартний розмір, що не вимагає паяння або перехідників при підключенні до більшості зовнішніх блоків CHML-U.

• Забір повітря: Конструкція дозволяє організувати забір повітря ззаду (заводська установка), так і знизу (шляхом перестановки фланця), що дає гнучкість при монтажі в тісних нішах.

• Сервісний доступ: Обов'язкова наявність інспекційного люка для доступу до блоку керування та фільтру.

7. Резюме

CHML-ID12RK2 – це "невидимий комфорт" для житлових кімнат.

Аргументи «ЗА»:

• Естетика: Повна відсутність видимих блоків.

• Габарити: Висота 200 мм зберігає стелі.

• Дренаж: Помпа вирішує проблеми відведення води.

Вердикт: Найкраще інженерне рішення для спалень та готельних номерів, де важливий дизайн та абсолютна тиша.
