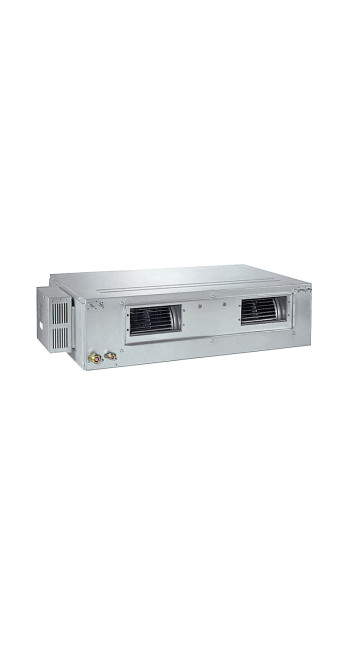

Опис Кондиціонер повітря Cooper&Hunter CHML-ID18RK2

Инженерная спецификация и анализ внутреннего блока мульти-сплит системы Cooper&Hunter CHML-ID18RK2 (Duct)

Данный документ представляет собой фундаментальный технический анализ канального внутреннего блока Cooper&Hunter модели CHML-ID18RK2. Обзор разработан для инженеров-проектировщиков, дизайнеров и монтажных организаций. Внимание: Оборудование работает только в составе мульти-сплит системы Nordic Multi Light (CHML-U).

1. Архитектурная классификация и Назначение

Модель CHML-ID18RK2 классифицируется как канальный внутренний блок низкого/среднего напора для инверторных мульти-сплит систем. Индекс «18» указывает на номинальную холодопроизводительность 18 000 BTU/h (5.0 кВт) и теплопроизводительность 5.5 кВт.

Это решение для скрытого монтажа, когда дизайн интерьера не допускает наличия видимых климатических устройств. Блок устанавливается за подшивным потолком, в гардеробной или техническом помещении, а воздух подается через систему воздуховодов и декоративные решетки.

2. Интеграция в экосистему Nordic Multi Light

Канальный блок идеально подходит для помещений площадью 40–55 м² или для одновременного кондиционирования двух смежных комнат (через разветвитель воздуховодов).

Тонкий профиль

Высота корпуса составляет всего 200 мм. Это позволяет монтировать блок даже при ограниченном запотолочном пространстве, сохраняя высоту потолков в помещении.

3. Аэродинамика: Статическое давление

Ключевая характеристика канального блока — напор вентилятора.

Регулируемый напор

Блок обеспечивает статическое давление в диапазоне 0–60 Па (настраивается).

• Низкий напор (10-30 Па): Для прямой подачи воздуха через решетку или короткий воздуховод.

• Средний напор (40-60 Па): Позволяет подключить сеть воздуховодов длиной 3-5 метров с поворотами и фильтрами.

4. Инженерные особенности: Дренаж и Управление

Встроенная помпа

В стандартную комплектацию входит дренажный насос, поднимающий конденсат на высоту до 750-1000 мм (в зависимости от ревизии, обычно 1100 мм от оси). Это снимает ограничения по прокладке дренажа.

Управление

• Настенный пульт: Проводной контроллер в комплекте.

• ИК-приемник: Встроен в пульт, что позволяет использовать и беспроводной пульт ДУ (опция).

• BMS/Wi-Fi: Возможность интеграции в умный дом (через сухие контакты или модуль).

5. Акустический комфорт

Канальные системы — самые тихие. Сам блок (источник шума) скрыт за потолком, а шум воздуха гасится воздуховодами. Уровень шума самого блока — от 33 дБ(А), но в жилой зоне он может быть практически не слышен.

6. Технические требования к монтажу

• Трубы: 1/4" (жидкость) и 1/2" (газ).

• Адаптер: Если порт наружного блока 3/8", нужен переходник.

• Забор воздуха: Снизу или сзади (конфигурируемая рамка).

7. Резюме

CHML-ID18RK2 — это «невидимка», создающая комфорт.

Аргументы «ЗА»:

• Скрытность: Видны только решетки.

• Тишина: Изоляция источника шума.

• Мощность: 5 кВт для больших зон.

Вердикт: Профессиональный выбор для гостиниц, элитного жилья и офисов с высокими требованиями к дизайну.
