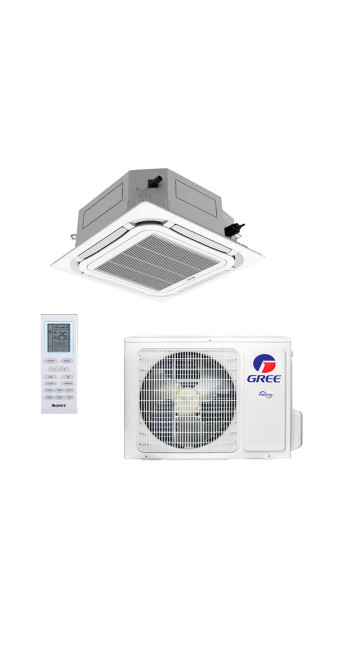

Кондиціонер повітря Gree GUD100T/A-T/GUD100W/NhA-X

Опис Кондиціонер повітря Gree GUD100T/A-T/GUD100W/NhA-X

Технічний аналіз та системна специфікація Gree GUD100T/AT/GUD100W/NhA-X

Комплексна кліматична система Gree серії U-Match, що складається з внутрішнього касетного блоку GUD100T/AT та зовнішнього компресорно-конденсаторного агрегату GUD100W/NhA-X, є інженерним рішенням для об'єктів комерційного та громадського призначення з площею обслуговування від 90 до 110 квадратних. Ця модель функціонує на базі інверторної технології останнього покоління та використовує озонобезпечний холодоагент R32, що визначає її позиції у сегменті енергоефективного обладнання класу A++/A+.

1. Архітектура холодильного контуру та термодинамічні показники

В основі системи лежить парокомпресійний цикл охолодження зі змінною частотою обертання ротора компресора. Застосування хладагента дифторметану (R32) забезпечує підвищення холодопродуктивності на 10% порівняно із системами на R410A при одночасному зниженні коефіцієнта глобального потепління (GWP) більш ніж утричі. Це робить систему стійкою до екологічних стандартів Євросоюзу, що посилюються, і локальних регуляторних норм.

Номінальна холодопродуктивність системи становить 10.0 кВт (діапазон варіювання від 3.2 до 11.0 кВт), а теплопродуктивність – 12.0 кВт (від 2.9 до 13.0 кВт). Подібна модуляція потужності дозволяє системі точно адаптуватися до поточних теплоприток у приміщенні, мінімізуючи кількість циклів запуску-зупинки компресора, що істотно продовжує експлуатаційний ресурс механічних вузлів.

Коефіцієнти сезонної ефективності:

• SEER (охолодження): 6.1 (Клас A++)

• SCOP (нагрів): 4.0 (Клас A+)

Ці показники підтверджують раціональність використання цієї моделі в режимах тривалої експлуатації, де витрати на електроенергію є критичним фактором сукупної вартості володіння (TCO).

2. Інженерні особливості зовнішнього блоку GUD100W/NhA-X

Зовнішній блок спроектований для роботи у широкому температурному діапазоні. У режимі охолодження система зберігає працездатність при температурі зовнішнього повітря від -15 до +52°C, а в режимі нагрівання - від -20 до +24°C. Це досягається за рахунок інтеграції підігріву картера компресора та інтелектуального керування швидкістю обертання вентилятора зовнішнього блоку.

Конструкція теплообмінника зовнішнього блоку включає антикорозійне покриття Gold Fin, яке запобігає окисленню алюмінієвих ламелів під впливом агресивного зовнішнього середовища (сольовий туман, висока вологість, кислотні опади). Гідравлічна схема контуру оптимізована для роботи з перепадом висот до 30 метрів та максимальною довжиною фреонової магістралі до 50 метрів, що забезпечує гнучкість проектування при розміщенні блоку на покрівлі або технічних поверхах будівель.

Специфікація електроживлення модифікації з індексом " X " передбачає підключення до однофазної мережі 220-240В (50Гц). Це важлива відмінність від модифікацій з індексом "T", які потребують трифазного живлення 380В. Пусковий струм системи мінімізований завдяки інверторному софт-старту, що знижує навантаження на локальну електричну мережу об'єкта.

3. Функціональний аналіз внутрішнього блоку GUD100T/AT

Внутрішній блок касетного типу призначений для прихованого монтажу за підвісною стелею. Габарити корпусу (840x840x240 мм) відповідають стандартним осередкам стельових систем, а декоративна панель забезпечує круговий (360 градусів) розподіл повітряного потоку. Така геометрія обдування виключає формування «мертвих зон» та температурного розшарування повітря, що критично для офісів типу Open Space та торгових залів.

Ключові вузли внутрішнього блоку:

• Відцентровий вентилятор: Лопаті мають спеціальний аеродинамічний профіль, що знижує турбулентність та рівень звукового тиску до 38-48 дБ(А) залежно від обраної швидкості.

• Дренажний насос: Інтегрована помпа забезпечує підйом конденсату на висоту до 1000 мм від рівня блоку, спрощуючи організацію відведення вологи за відсутності природного ухилу.

• Система фільтрації: Передбачений полімерний фільтр грубого очищення, що миється, затримує великий пил і суспензії.

Технологія підмішування свіжого повітря (Fresh Air Intake) дозволяє інтегрувати кондиціонер із припливною системою вентиляції, забезпечуючи часткове оновлення газового складу атмосфери в приміщенні, що сприяє дотриманню санітарно-гігієнічних норм.

4. Інтелектуальне управління та протоколи інтеграції

Система Gree GUD100T/AT оснащена мікропроцесорним контролером, який підтримує декілька рівнів керування. У стандартну комплектацію входить провідний пульт управління, що забезпечує надійний зв'язок із блоком без ризику втрати сигналу.

Можливості автоматизації:

1. Інтерфейс віддаленого увімкнення/вимкнення: Дозволяє інтегрувати систему в пожежну сигналізацію або системи контролю доступу (зчитувачі карток у готелях).

2. Модуль Wi-Fi (опція): Забезпечує віддалений моніторинг та керування параметрами через мобільний додаток.

3. Підтримка BMS: Через спеціалізовані шлюзи (Modbus/BACnet) кондиціонер об'єднується у загальнобудинкову систему управління інженерним обладнанням.

Алгоритми захисту включають самодіагностику з виведенням кодів помилок на дисплей пульта, захист від витоку холодоагенту, контроль перевантаження струмом і захист від обмерзання внутрішнього теплообмінника.

5. Експлуатаційні припущення та обмеження

Для забезпечення заявлених характеристик необхідне дотримання строгих регламентів монтажу та обслуговування. Система вимагає використання мідних труб діаметром 3/8" (рідина) та 5/8" (газ). Вакуумування контуру є обов'язковим етапом перед запуском для видалення вологи та неконденсованих домішок.

Обмеження:

• Система не призначена для технологічного охолодження серверних приміщень без встановлення низькотемпературного комплекту (для роботи нижче -15 ° C на вулиці).

• Потрібне регулярне (не рідше 2 разів на рік) очищення теплообмінників для запобігання зниженню коефіцієнта теплопередачі.

• Установка повинна проводитися лише сертифікованим персоналом з допуском до роботи з обладнанням під тиском та холодоагентами категорії A2L (R32).

6. Порівняльний аналіз та обґрунтування вибору

Вибір на користь моделі GUD100T/AT/GUD100W/NhA-X обґрунтований за необхідності досягнення балансу між капітальними витратами та експлуатаційною ефективністю. У порівнянні з бюджетними on/off системами, ця модель забезпечує економію електроенергії до 30-40% за сезон. У порівнянні з преміальними брендами японського походження, Gree пропонує порівняні показники надійності компресора (використовуються власні напрацювання Gree або компресори Highly/Landa) за більш доступної вартості запасних частин та розвиненої сервісної мережі.

Раціональні сценарії використання:

1. Ритейл (магазини площею 100 м²): Круговий обдув запобігає дискомфорту покупців у проходах між стелажами.

2. Офісні приміщення: Можливість індивідуального програмування таймерів та інтеграція до центральної системи управління.

3. HoReCa (зали ресторанів): Висока естетика монтажу (видна лише декоративна панель) та низький рівень шуму.

7. Фізика розподілу повітряних мас (360 ° Airflow)

Традиційні касетні кондиціонери з чотирипотоковим розподілом часто створюють зони температурного дискомфорту безпосередньо під блоком та у кутах приміщення. Інженерне рішення Gree у моделі GUD100T/AT полягає у використанні оптимізованої форми вихідних жалюзі та центрального дифузора. Це створює ефект «прилипання» повітряного струменя до стелі (ефект Коанда), що дозволяє охолодженому повітрі рівномірно опускатися вниз по периметру приміщення, виключаючи прямі протяги лише на рівні людського зростання.

Швидкість повітряного потоку регулюється в широкому діапазоні, забезпечуючи об'ємну витрату повітря до 1600 м/год. Це гарантує кратність повітрообміну, достатню для приміщень із високою густиною людей.

8. Енергетичний аудит та довгострокова перспектива

При розрахунку окупності системи необхідно враховувати індекс енергоефективності при частковому навантаженні. Більшість часу кондиціонер працює на 50-70% від номінальної потужності. Інверторний алгоритм управління G-Matrik забезпечує стабільну роботу компресора на наднизьких частотах обертання (до 1 Гц), що запобігає температурним коливанням більш ніж на 0.5°C від заданого значення.

Потужність:

• Охолодження (номінал): 3.10 кВт

• Обігрів (номінал): 3.15 кВт

Максимальний робочий струм становить 22.5 А, що вимагає використання мідного кабелю перетином не менше 4.0 мм і автоматичного вимикача номіналом 25 А (тип C).

9. Екологічний профіль та безпека

Використання R32 (дифторметан) накладає певні вимоги до обсягу заправки та площі приміщення. Враховуючи масу заводської заправки та потенційну дозаправку при довжині траси понад 5 метрів, система повністю відповідає вимогам безпеки для комерційних приміщень зазначеної площі. R32 має низьку в'язкість і високу теплопровідність, що дозволяє використовувати труби меншого діаметра при збереженні ефективності теплоперенесення.

Система захисту компресора включає датчики температури нагнітання та всмоктування, датчики високого та низького тиску. При виявленні критичних відхилень (наприклад, обмерзання випарника через забруднення фільтрів або витоку газу) система ініціює захисну зупинку та сигналізує про несправність, запобігаючи дорогому ремонту механічної частини.

10. Протокол монтажу та пусконалагодження

Для досягнення розрахункових параметрів рекомендує наступний алгоритм дій:

1. Перевірка геометрії підвісу: Горизонтальність установки внутрішнього блоку перевіряється лазерним нівеліром для коректної роботи дренажного піддону.

2. Герметичність: Проведення опресування контуру сухим азотом під тиском 4.0 МПа протягом 24 годин.

3. Вакуумування: Досягнення залишкового тиску не вище 500 мікрон для виключення неконденсованих газів.

4. Тестовий запуск: Контроль перегріву та переохолодження холодоагенту в робочих режимах через сервісні порти зовнішнього блоку.

Дотримання цих процедур гарантує відповідність реальних показників холодопродуктивності паспортним даним та мінімізує ризик передчасного виходу обладнання з ладу.

11. Висновок інженера

Кондиціонер Gree GUD100T/AT/GUD100W/NhA-X - це збалансований інженерний пристрій, спроектований для професійного застосування. Воно поєднує передові методи термодинамічного регулювання, високу надійність компонентної бази і гнучкість управління. Вибір даної системи є раціональним інвестиційним рішенням для об'єктів, що потребують стабільного мікроклімату при середніх та високих навантаженнях. Відсутність конструктивних надмірностей на користь надійності вузлів робить цю модель однією з найбільш популярних у класі напівпромислового обладнання 10 кВт.

Експлуатаційна придатність системи підтверджена сертифікатами відповідності та результатами незалежних випробувань у різних кліматичних зонах. За умови кваліфікованого монтажу та дотримання регламенту сервісного обслуговування, розрахунковий термін служби системи складає 10-12 років. Це забезпечує низьке амортизаційне навантаження та високу прогнозованість витрат на утримання кліматичної інфраструктури підприємства.

За сукупністю параметрів енергоефективності (SEER 6.1), функціональної оснащеності (круговий обдув, помпа, інвертор) та вартості дана модель є референтним зразком у сегменті "Light Commercial" кліматичного ринку. Вона надає кінцевому користувачеві непросто охолодження повітря, а керований технологічний процес підтримки параметрів середовища, необхідні ефективної роботи персоналу та функціонування устаткування.
