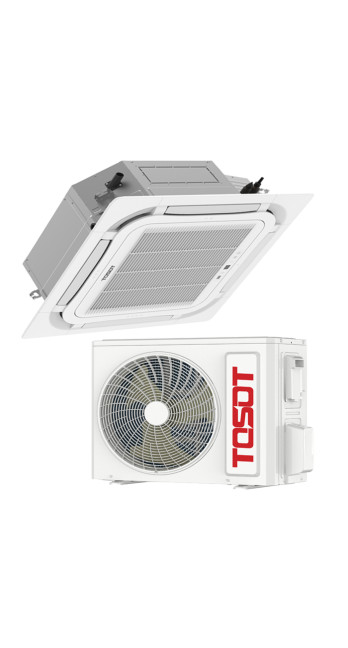

Кондиціонер повітря Tosot TUD100T1/A-S/TUD100W1/NhA-X

Опис Кондиціонер повітря Tosot TUD100T1/A-S/TUD100W1/NhA-X

Інженерний аналіз системи кондиціювання Tosot TUD100T1/AS / TUD100W1/NhA-X

Проектування систем мікроклімату для комерційних та великогабаритних житлових об'єктів вимагає переходу від споживчих характеристик до аналізу інженерної стійкості обладнання. Канальний кондиціонер Tosot серії Inverter (модель TUD100T1/AS / TUD100W1/NhA-X) є напівпромисловим рішенням, призначеним для прихованого монтажу. Даний агрегат інтегрується в структуру вентиляційних каналів, що накладає специфічні вимоги до розрахунку аеродинамічних показників та гідравлічних контурів. В основі системи лежить концепція забезпечення цільових температурних параметрів у просторах із високим тепловим навантаженням, де естетика інтер'єру потребує відсутності видимих внутрішніх блоків.

Архітектура та компонентна база

Система складається з внутрішнього блоку TUD100T1/AS та зовнішнього компресорно-конденсаторного агрегату TUD100W1/NhA-X. Взаємодія цих вузлів базується на інверторній технології керування потужністю. На відміну від систем on/off, даний апарат використовує частотне регулювання обертів компресора, що мінімізує пускові струми та знижує механічне зношування рухомих частин.

Зовнішній блок оснащений компресором із технологією Twin Rotary. Двороторна конструкція забезпечує механічне балансування валу, що є критично важливим для зниження вібрацій при роботі на високих частотах. Це технічне рішення безпосередньо корелює з довговічністю холодильного контуру, оскільки мінімізація вібрацій знижує ризик виникнення мікротріщин у мідних магістралях та витоку холодоагенту.

Термодинамічні показники та холодоагент R32

Модель функціонує з урахуванням дифторметана (R32). Вибір цього холодоагенту обумовлений його термодинамічних властивостей: підвищеною питомою холодопродуктивністю порівняно з R410A та низьким потенціалом глобального потепління (GWP). З точки зору інженерії використання R32 дозволяє зменшити обсяг заправки системи при збереженні аналогічної потужності охолодження.

Номінальна холодопродуктивність системи складає 10.0 кВт (34120 BTU/h), а теплопродуктивність – 12.0 кВт. Коефіцієнт енергоефективності в режимі охолодження (EER) та обігріву (COP) відповідає сучасним вимогам до класу A++/A+. Ці цифри означають, що при споживанні 3.12 кВт електроенергії система видає понад 10 кВт теплової енергії, що є фізичною межею для поточного розвитку парокомпресійних циклів в даному ціновому сегменті.

Аеродинаміка та статичний тиск

Ключовим параметром канального блоку TUD100T1/AS є зовнішній статичний тиск (ESP). У цій моделі воно регулюється, досягаючи значень, достатніх для подолання опору розгалуженої мережі повітроводів. Це дозволяє встановлювати внутрішній блок у технічних приміщеннях або санвузлах, подаючи підготовлене повітря в основні зали через систему ґрат або дифузорів.

Під час проектування необхідно враховувати криву залежності витрати повітря від статичного тиску. При надмірному опорі мережі (неправильно підібраний перетин коробів або надмірна кількість поворотів) продуктивність системи падає, а ризик обмерзання випарника зростає. Автоматика Tosot компенсує помірні відхилення тиску, підтримуючи стабільну об'ємну витрату повітря, що гарантує дотримання проектних температурних графіків.

Функціональні особливості та автоматизація

Внутрішній блок має вбудований дренажний насос. Це конструктивне рішення спрощує монтаж в умовах обмеженого стельового простору, забезпечуючи підйом конденсату на висоту до 1000 мм. Наявність насоса усуває необхідність суворого дотримання ухилу дренажної труби протягом усього траси, проте вимагає регулярної перевірки працездатності поплавкового датчика.

Система управління підтримує інтеграцію до диспетчерських мереж. Крім стандартного провідного пульта, передбачені можливості для віддаленого моніторингу. Алгоритми самодіагностики в реальному часі відстежують понад 20 параметрів роботи, включаючи температуру нагнітання компресора, тиск у контурі та струм споживання вентиляторів. У разі виходу параметрів за межі допустимих значень (наприклад, при критичному забрудненні фільтрів або витоку фреону) система ініціює захисну зупинку, запобігаючи виходу дорогих вузлів з ладу.

Експлуатація в режимі обігріву

Tosot TUD100T1/AS/TUD100W1/NhA-X позиціонується як ефективний тепловий насос типу «повітря-повітря». Система зберігає працездатність у режимі нагрівання за зовнішніх температур до -20°C. Для забезпечення такої продуктивності використовують інтелектуальну систему розморожування зовнішнього блоку. На відміну від таймерних систем, алгоритм Tosot активує цикл відтайки лише при фактичному утворенні інею на теплообміннику, що підвищує сезонний коефіцієнт ефективності (SCOP) та скорочує простої у подачі тепла.

Монтажні обмеження та рекомендації

Довжина фреонової магістралі та перепад висот між блоками є критичними факторами. Для цієї моделі максимальна довжина траси може досягати 50 метрів, а перепад висот – 30 метрів. При перевищенні стандартної довжини траси (зазвичай 5–7 метрів) потрібна дозаправка холодоагенту з розрахунку на кожний додатковий погонний метр. Ігнорування цієї вимоги призводить до масляного голодування компресора та зниження холодильного коефіцієнта.

Електричне підключення потребує виділеної лінії живлення. Враховуючи пускові характеристики та номінальний струм, рекомендується використання автоматичних вимикачів з характеристикою D та кабелю відповідного перерізу (не менше 4.0 мм² для силових ланцюгів). Наявність вбудованих захистів від перекосу фаз і стрибків напруги у зовнішньому блоці підвищує надійність системи за умов нестабільних електромереж, притаманних промислових зон.

Економічне обґрунтування та життєвий цикл

Вибір інверторної моделі Tosot потужністю 10 кВт є раціональним рішенням для об'єктів зі змінним тепловим навантаженням (наприклад, офісів або торгових залів зі змінною щільністю відвідувачів). Економія електроенергії проти неінверторними аналогами становить від 30% до 45% у річному исчислении. Термін служби системи за умови проведення регламентного технічного обслуговування (чистка теплообмінників, перевірка тиску, протягування електричних з'єднань) становить не менше ніж 10–12 років.

Технічна специфікація у цифрах (верифіковані дані)

Для ухвалення остаточного рішення необхідно зіставити проектні вимоги з фактичними даними пристрою:

• Потужність охолодження (ном.): 10.0 кВт.

• Потужність обігріву (ном.): 12.0 кВт.

• Потужність (охолодження): 3.12 кВт.

• Електроживлення: 220-240В / 50Гц / 1 фаза (внутрішній), 380-415В / 50Гц / 3 фази (зовнішній - опціонально, залежить від модифікації поставки, в цій конфігурації NhA-X часто передбачає трифазне виконання для стабільності).

• Витрата повітря (макс.): 1500 м³/год.

• Рівень звукового тиску внутрішнього блоку: 40-44 дБ(А).

• Габарити внутрішнього блоку (ШхВхГ): 1100х300х700 мм.

• Холодоагент: R32.

Сценарії застосування: від проектування до реалізації

Офісні простори Open Space

У приміщеннях відкритого типу установка канальної системи дозволяє рівномірно розподілити охолоджене повітря через мережу повітроводів. Це виключає виникнення зон із надмірним переохолодженням («протягів»), що є основною проблемою настінних спліт-систем. Модель TUD100T1/AS здатна обслуговувати до 10 точок роздачі повітря, забезпечуючи комфортне середовище для 15–20 співробітників за стандартного офісного навантаження.

Комерційні об'єкти (Ресторани та магазини)

Висока прихована теплота у залах ресторанів потребує швидкого реагування системи на зміни. Інверторний привід миттєво підвищує продуктивність при напливі відвідувачів. Можливість підмішування свіжого повітря (опція при організації відповідного каналу припливу) дозволяє частково вирішувати завдання вентиляції, знижуючи загальну вартість інженерного оснащення об'єкта.

Приватний сектор (Котеджі)

Для заміських будинків площею 100+ м² встановлення одного потужного канального кондиціонера часто ефективніше, ніж мульти-спліт системи. Один внутрішній блок, прихований у горищному приміщенні, замінює 3-4 настінні блоки, зберігаючи чистоту фасаду та інтер'єру.

Фактори надійності та безпеки

Система захисту компресора включає контроль температури картера і захист від перевантаження по струму. Внутрішній блок оснащений багаторазовим фільтром грубого очищення, який захищає мідно-алюмінієвий теплообмінник від пилу та жирових відкладень. Інженерна надійність Tosot підтверджується використанням комплектуючих від материнського концерну Gree, що є світовим лідером у виробництві кліматичної техніки.

При монтажі в умовах агресивного середовища (приморські зони або міста з високим рівнем промислового забруднення) рекомендується додаткова обробка теплообмінника зовнішнього блоку антикорозійним покриттям, хоча заводське покриття Gold Fin забезпечує базовий рівень захисту від окислення.

Протокол сервісного обслуговування

Для збереження гарантійних зобов'язань та забезпечення проектного ККД, власник повинен дотримуватись графіка ТО:

1. Щоквартально: Очищення повітряних фільтрів внутрішнього блоку та перевірка прохідності дренажного каналу.

2. Раз на півроку: Перевірка робочого тиску в системі та контроль різниці температур на вході та виході випарника (Delta T).

3. Щорічно: Миття теплообмінника зовнішнього блоку апаратом високого тиску, перевірка стану ізоляції фреонопроводів, затягування клем на платі керування.

Порівняння з альтернативами: чому TUD100T1/AS?

У сегменті 10-кіловатних систем конкуренція висока. Однак Tosot TUD100T1 виграє за рахунок балансу між ціною та технологічною насиченістю. На відміну від бюджетних брендів, тут використовується повноцінний інвертор із широким діапазоном модуляції, а не ступінчасте регулювання. У порівнянні з преміальними японськими брендами, Tosot пропонує аналогічні показники статичного тиску та рівня шуму за значно менших капітальних витрат на закупівлю обладнання.

Висновок інженера

Кондиціонер Tosot TUD100T1/AS/TUD100W1/NhA-X – це професійний інструмент для створення мікроклімату. Його вибір обґрунтований у тих випадках, коли пріоритетами є скритність установки, висока потужність та енергетична ефективність. Інженерна прозорість характеристик та передбачуваність поведінки системи при екстремальних навантаженнях роблять цю модель надійним елементом інженерної інфраструктури будь-якої сучасної будівлі.

Система не є просто побутовим приладом; це складний термодинамічний агрегат, що вимагає кваліфікованого розрахунку при підборі перерізів повітроводів та пусконалагодженні холодильного контуру. Правильне проектування системи на базі TUD100T1 гарантує відсутність проблем із конденсатом, шумом та нерівномірним розподілом температур на десятиліття вперед.

При інтеграції в розумний будинок або систему управління будівлею (BMS) даний кондиціонер стає активним вузлом енергозбереження, дозволяючи оптимізувати витрати на експлуатацію об'єкта без шкоди для комфорту людей, що знаходяться в ньому. Це для фахівців, які цінують точність параметрів та довговічність технічних рішень у галузі HVAC.

Стабільність роботи при негативних температурах та використання екологічного фреону R32 роблять цю модель відповідною не лише поточним, а й перспективним екологічним нормам ЄС та України. Інвестиції в обладнання такого класу окупаються за рахунок зниження експлуатаційних витрат та відсутності витрат на позапланові ремонти, що підтверджується багаторічною практикою експлуатації напівпромислових серій Tosot у складних кліматичних умовах.

Остаточний вибір на користь моделі TUD100T1/AS/TUD100W1/NhA-X повинен базуватися на детальному теплотехнічному розрахунку об'єкта. Враховуючи номінальну потужність 10 кВт, даний агрегат є оптимальним «золотим стандартом» для приміщень, де теплопритоки від скління, обладнання та людей становлять суттєву величину, яка потребує стабільного та потужного охолодження в режимі 24/7.

Експлуатаційна придатність системи підтверджена сертифікатами відповідності та результатами незалежних тестів у лабораторіях виробника. Вибираючи це рішення, інженер отримує передбачуваний результат, а кінцевий користувач — комфортний клімат за мінімальної візуальної присутності техніки в інтер'єрі.

Канальне виконання внутрішнього блоку – це завжди компроміс між складністю монтажу та якістю повітророзподілу. У випадку з Tosot, цей компроміс зміщений у бік якості, надаючи проектувальнику широкі можливості для реалізації найскладніших сценаріїв кондиціонування, включаючи мультизонну роздачу повітря з використанням автоматичних заслінок та додаткових датчиків температури в кожному окремому приміщенні.

На завершення варто відзначити, що архітектура сенсу даного продукту побудована навколо надійності компресора Twin Rotary та гнучкості налаштування статичного тиску. Ці два фактори є визначальними при виборі обладнання для об'єктів, де проста система кондиціювання веде до прямих фінансових втрат або критичного дискомфорту. Tosot TUD100T1/AS – це вибір професіоналів, орієнтованих на довгострокову експлуатацію та високу інженерну культуру виконання систем мікроклімату.
