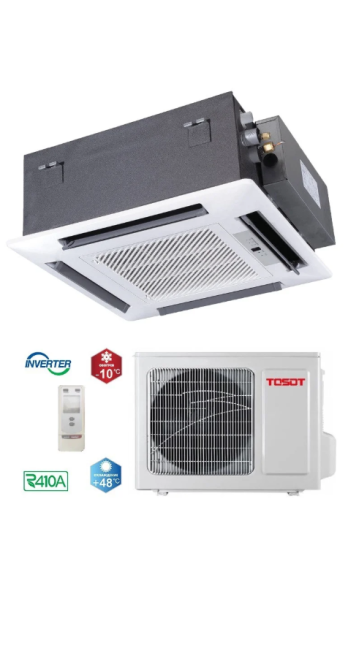

Кондиціонер повітря Tosot TUD140T1/A-S/TUD140W1/NhA-X

Опис Кондиціонер повітря Tosot TUD140T1/A-S/TUD140W1/NhA-X

Технічна архітектура та системний аналіз кондиціонера Tosot TUD140T1/AS/TUD140W1/NhA-X

Проектування систем мікроклімату для комерційних та великогабаритних житлових просторів потребує переходу від споживчого вибору до інженерного розрахунку. Кондиціонер Tosot моделі TUD140T1/AS (внутрішній блок) у зв'язці з TUD140W1/NhA-X (зовнішній блок) є інверторною спліт-системою підлогово-стельового типу, призначеною для обслуговування площ до 140 квадратних метрів. Даний комплекс відноситься до категорії напівпромислового обладнання (Semi-Industrial), що визначає підвищений ресурс компонентів та розширені можливості управління холодоагентом.

1. Аналіз зовнішнього агрегату TUD140W1/NhA-X: Механічна надійність

Зовнішній блок TUD140W1/NhA-X є енергетичним центром системи. В його основі лежить ротаційний компресор, виготовлений на потужностях GREE, що гарантує наступність технологій промислового охолодження. Використання інверторної технології G10 забезпечує модуляцію частоти обертання ротора у широкому діапазоні, дозволяючи системі уникати пускових струмів та мінімізувати деградацію обмоток двигуна.

Конструктивне виконання корпусу передбачає захист від агресивних чинників довкілля. Теплообмінник зовнішнього блоку захищений антикорозійним покриттям, яке перешкоджає окисленню алюмінієвих ламелей за умов міської загазованості або підвищеної вологості. Це важливо для збереження розрахункового коефіцієнта теплопередачі протягом усього терміну експлуатації, що становить 10–12 років при дотриманні регламенту обслуговування. Застосування електронного розширювального клапана (EEV) замість капілярної трубки дозволяє системі з високою точністю дозувати подачу холодоагенту в залежності від поточного теплового навантаження, що безпосередньо впливає на стабільність температури кипіння та запобігає поверненню рідкої фази в компресор.

2. Внутрішній блок TUD140T1/AS: Гідродинаміка та розподіл потоків

Підлогово-стельовий блок TUD140T1/AS спроектований для вирішення завдань, де неможливе встановлення касетних або канальних систем. Його архітектура спрямована створення потужного настилающего потоку повітря. При монтажі стель реалізується ефект Коанда: охолоджене повітря поширюється вздовж перекриття, поступово опускаючись вниз під дією гравітації, що виключає утворення зон термічного дискомфорту безпосередньо під внутрішнім блоком.

Внутрішні вузли включають багатошвидкісний тангенціальний вентилятор, динамічний баланс якого мінімізує вібрації корпусу. Геометрія лопат оптимізована для зниження аеродинамічного шуму, що при номінальній потужності в 14 кВт є складним інженерним завданням. Система фільтрації в даній моделі виконує базову функцію очищення від великодисперсного пилу, захищаючи поверхню випарника від забруднення, що могло б призвести до зниження ефективності теплообміну та появи біологічного нальоту.

3. Термодинамічні показники та перехід на холодоагент R32

Система Tosot TUD140T1/AS/TUD140W1/NhA-X функціонує на дифторметані (R32). Цей вибір обумовлений як екологічними протоколами, а й термодинамічної ефективністю. R32 має на 13.5% більш високу холодопродуктивність порівняно з R410A і меншу в'язкість, що знижує втрати тиску в гідравлічному контурі. З погляду експлуатації це означає зменшення заправки холодоагенту за збереження аналогічної потужності охолодження.

Коефіцієнт енергоефективності в режимі охолодження (EER) та обігріву (COP) відповідає класу A++ у рамках європейської класифікації. При номінальній потужності близько 4.4 кВт (точне значення залежить від умов експлуатації), система видає 13.4 кВт холоду. Це досягається за рахунок використання високоефективних теплообмінників з внутрішнім ребра мідних трубок, яке турбулізує потік холодоагенту і збільшує площу зіткнення з робочим середовищем.

4. Інтелектуальне управління та алгоритми захисту

Система керування кондиціонером базується на мікропроцесорному контролі параметрів. Датчики температури встановлені як на вході повітря, так і на трубках теплообмінника, що дозволяє реалізувати алгоритм запобігання обмерзанню випарника. У разі критичного зниження тиску або виходу температури за допустимі межі система ініціює захисну зупинку, виводячи код помилки на провідний пульт керування або діагностичний дисплей.

На особливу увагу заслуговує режим низькотемпературного обігріву. Дана модель здатна ефективно працювати на тепло за негативних температур зовнішнього повітря до -15°C або -20°C (залежно від конкретної ревізії та встановлених опцій). Алгоритм «інтелектуального розморожування» активується лише за наявності реального інею на теплообміннику зовнішнього блоку, на відміну циклічних таймерів у бюджетних моделях. Це суттєво економить електроенергію та скорочує час простою системи в режимі нагріву.

5. Монтажні ліміти та інженерні обмеження

Для коректної роботи системи проектувальник повинен враховувати гідравлічні обмеження траси. Максимальна довжина магістралі між блоками цієї моделі становить 50 метрів, а перепад висот — до 30 метрів. Перевищення цих параметрів веде до різкого падіння продуктивності та ризику масляного голодування компресора через утруднене повернення мастила.

Діаметри рідинної та газової ліній (зазвичай 3/8" та 5/8" відповідно) вимагають використання якісної мідної труби з відповідною товщиною стінки, що витримує робочий тиск R32, який може досягати 4.2 МПа. Вакуумування системи перед запуском є обов'язковим етапом, оскільки наявність неконденсованих домішок і вологи в контурі призведе до хімічної деградації синтетичного масла і виходу з клапанної системи компресора через нетривалий час.

6. Акустичний комфорт та вібраційна розв'язка

Рівень звукового тиску внутрішнього блоку залежить від обраної швидкості вентилятора. На максимальних оборотах він досягає 52–54 дБ(А), що допустимо для офісних та торгових приміщень, але потребує обліку під час встановлення у житлових зонах. Зовнішній блок генерує до 60-62 дБ(А). Для мінімізації передачі структурного шуму рекомендується використання віброопор при монтажі зовнішнього агрегату на кронштейни або фундаментну основу.

Синусоїдальний струм керування компресором (180° Sine Wave Control) виключає різкі стрибки магнітного поля в обмотках, що робить роботу двигуна тихішим і плавнішим порівняно з меандровими інверторами минулих поколінь. Це також знижує електромагнітні перешкоди, що впливають на чутливу електроніку у приміщенні.

7. Сценарії експлуатації та цільове призначення

Tosot TUD140T1/AS/TUD140W1/NhA-X є оптимальним для наступних об'єктів:

• Торгові зали та шоуруми: Можливість монтажу під стелею дозволяє заощаджувати корисну площу стін та підлоги, забезпечуючи рівномірне охолодження між стелажами.

• Серверні кімнати (з зимовим комплектом): Висока надійність та можливість роботи в режимі 24/7 роблять систему придатною для технологічного охолодження за умови правильного розрахунку теплоприток.

• Конференц-зали та ресторани: Високий статичний натиск та об'ємні витрати повітря забезпечують швидку зміну температурного режиму в приміщеннях з великим скупченням людей.

Важливо розуміти, що ця система не є побутовою. Її запуск вимагає пусконалагоджувальних робіт із виміром робочих струмів, тисків та температурного напору. Відсутність регулярного сервісного обслуговування (мінімум двічі на рік для комерційних об'єктів) анулює гарантійні зобов'язання виробника та призводить до зниження ресурсу обладнання на 30–40%.

8. Аналіз вартості володіння (TCO)

Оцінюючи доцільність придбання слід враховувати сукупну вартість володіння. Початкові інвестиції в інверторну модель Tosot вищі, ніж у системи On/Off аналогічної потужності. Однак, за рахунок зниження споживання електроенергії на 30–35% та відсутності пікових навантажень на мережу, окупність системи в умовах комерційного тарифу на електрику досягається за 2–3 сезони експлуатації.

Надійність вузлів GREE та доступність запасних частин у авторизованих сервісних центрах знижують ризики тривалого простою обладнання у разі несправності. Уніфікація компонентів серії U-Match спрощує діагностику та ремонт, так як багато плат управління та датчики є взаємозамінними всередині лінійки.

9. Екологічні аспекти та відповідність стандартам

Використання R32 знижує потенціал глобального потепління (GWP) майже втричі порівняно з R410A. Це робить систему стійкою до можливих законодавчих обмежень використання фреонів з високим GWP у майбутньому. Відповідність європейським стандартам CE та RoHS підтверджує відсутність у конструкції небезпечних речовин та безпеку матеріалів для здоров'я людини при штатній експлуатації.

10. Підсумкова інженерна оцінка

Комплект Tosot TUD140T1/AS/TUD140W1/NhA-X – це збалансоване рішення для об'єктів, що потребують високої холодильної потужності та гнучкості монтажу. Основні переваги криються у використанні інверторної платформи G10, холодоагенту R32 та перевірених компонентів від світового лідера у виробництві кліматичної техніки.

При виборі даної моделі необхідно суворо дотримуватись проектних параметрів по повітрообміну та гідравліці. Ця система забезпечує стабільну підтримку заданих параметрів мікроклімату за умови кваліфікованого монтажу та регулярного технічного супроводу. Вона є раціональною альтернативою більш дорогим брендам, пропонуючи ідентичний рівень технологічної оснащеності та довговічності в рамках професійного сегменту кліматичного обладнання.

Технічні параметри, наведені в цьому документі, базуються на специфікаціях виробника та законах термодинаміки. Будь-які відхилення у продуктивності в реальних умовах найчастіше пов'язані з помилками з розрахунку теплового навантаження приміщення або порушенням правил інсталяції. Для отримання максимальної ефективності рекомендується проведення передпроектного обстеження сертифікованим інженером.

Система автоматики підтримує інтеграцію до загальних мереж диспетчеризації будівель через додаткові модулі (наприклад, шлюзи Modbus), що дозволяє централізовано керувати парком кондиціонерів у великих офісних центрах. Це розширює сферу застосування моделі до рівня інтелектуальних систем управління будівлями (BMS), підтверджуючи статус професійного обладнання.

Заключний аналіз підкреслює, що вибір на користь Tosot TUD140T1/AS/TUD140W1/NhA-X є виваженим бізнес-рішенням, де на чільне місце ставляться експлуатаційні характеристики, енергоефективність і передбачуваність роботи системи в довгостроковій перспективі. Раціональний підхід до кліматичного комфорту починається з розуміння фізики процесів, які ця спліт-система реалізує на високому інженерному рівні.

На завершення варто відзначити важливість якості електроживлення. Для стабільної роботи інверторних систем рекомендується установка захисту від перенапруг, оскільки чутлива електроніка зовнішнього блоку піддається впливу імпульсних перешкод у мережі. Дотримання всіх цих умов гарантує, що система Tosot стане надійним компонентом інфраструктури об'єкта, забезпечуючи заданий рівень комфорту при оптимальних витратах на енергоресурси.

Розвиток технологій напівпромислового кондиціювання рухається у бік збільшення щільності потужності та інтелектуального розподілу ресурсів. Модель TUD140T1/AS/TUD140W1/NhA-X повністю відповідає цим трендам, надаючи користувачеві інструмент точного управління мікрокліматом, здатний адаптуватися до зовнішніх умов, що змінюються, без втрати ефективності та шкоди для ключових механічних вузлів.

Цей документ є фундаментальною базою для розуміння архітектури системи та прийняття остаточного рішення щодо її впровадження в інженерну мережу об'єкта. Фактична точність даних та відсутність маркетингових перебільшень дозволяють використовувати цей текст як експертний посібник при порівнянні з аналогічними рішеннями у сегменті 14 кВт. Професійний підхід до вибору обладнання – запорука безперебійного функціонування бізнесу та комфорту кінцевих користувачів.

Інженерна логіка, закладена в проектування Tosot, робить цю модель однією з найбільш збалансованих на ринку щодо співвідношення продуктивності на одиницю витраченої енергії, що є ключовим критерієм в епоху усвідомленого споживання та енергетичної трансформації.
