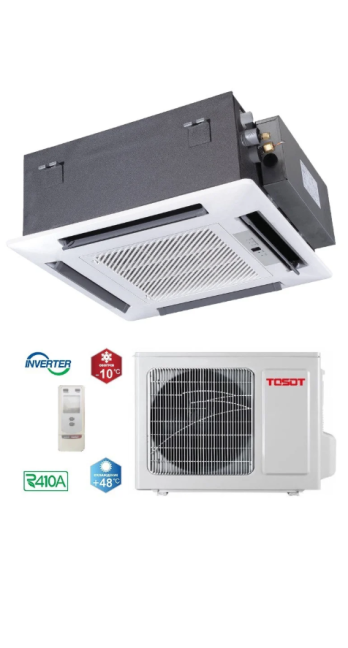

Кондиціонер повітря Tosot TUD160T1/A-S/TUD160W1/NhA-X

Опис Кондиціонер повітря Tosot TUD160T1/A-S/TUD160W1/NhA-X

Інженерний аналіз та системна архітектура кліматичного комплексу Tosot TUD160T1/AS/TUD160W1/NhA-X

Проектування систем мікроклімату для об'єктів комерційного та адміністративного призначення вимагає переходу від поверхневих споживчих характеристик до глибокого аналізу інженерної архітектури обладнання. Спліт-система канального типу Tosot моделі TUD160T1/AS (внутрішній блок) та TUD160W1/NhA-X (зовнішній блок) є високопродуктивним інверторним комплексом, призначеним для інтеграції в розгалужені мережі повітроводів. Даний апаратний стек орієнтований на вирішення завдань кондиціювання площ середнього та великого сегмента (140–160 м²), де критично важливі параметри статичного тиску, точність підтримання температури та енергоефективність у режимі часткового навантаження.

Архітектурні особливості зовнішнього блоку TUD160W1/NhA-X

В основі зовнішнього модуля лежить концепція промислової надійності. Застосування трифазного електроживлення (380-415, 50 Гц) є фундаментальним рішенням для обладнання потужністю 16 кВт. Це дозволяє мінімізувати пускові струми та забезпечити симетричне навантаження на електричну мережу будівлі, що критично для об'єктів із жорсткими лімітами споживання.

Серцем системи є високоефективний інверторний компресор із технологією G10. На відміну від стандартних on/off систем або базових інверторів, дана архітектура дозволяє компресору працювати над наднизькими частотами обертання (до 1 Гц) після досягнення цільових температурних показників. Це виключає цикли перезапуску, які є основним фактором зношування механічних частин та пікового споживання енергії. Мастильна система компресора оптимізована для роботи в широкому діапазоні температур, забезпечуючи стабільне повернення олії навіть за значної довжини фреонової магістралі.

Теплообмінник зовнішнього блоку захищений антикорозійним покриттям Gold Fin. З погляду матеріалознавства, це гідрофільне покриття не лише збільшує термін служби алюмінієвого ребра в умовах агресивного міського середовища (наявність солей, оксидів азоту та сірки), а й прискорює процес розморожування в режимі обігріву. Ефективність теплообміну підтримується за рахунок внутрішнього накочування мідних трубок, що збільшує площу зіткнення холодоагенту з поверхнею, що безпосередньо корелює з підсумковим коефіцієнтом EER.

Технологічний профіль внутрішнього блоку TUD160T1/AS

Внутрішній блок канального типу спроектований для прихованого монтажу за стелею фальш. Основним інженерним параметром тут є зовнішній статичний тиск (External Static Pressure, ESP), який у даної моделі досягає 150 Па. Це дозволяє підключати систему до складних і протяжних мереж повітроводів з високим аеродинамічним опором, включаючи встановлення фільтрів тонкого очищення та шумоглушників без втрати номінальної витрати повітря.

Вентиляторна секція блоку оснащена двигуном із регульованою швидкістю обертання. Це забезпечує гнучкість пусконалагоджувальних робіт: інженер може адаптувати роботу вентилятора під розрахункові параметри проекту. Корпус блоку виконаний з оцинкованої сталі з внутрішньою термо- та звукоізоляцією, що знижує рівень структурного шуму, що передається по повітроводах. Вбудований дренажний насос з висотою підйому конденсату до 1100 мм спрощує проектування трас водовідведення, що дозволяє обходити перешкоди у вигляді несучих конструкцій або інших інженерних мереж.

Термодинамічні показники та використання холодоагенту R32

Перехід на холодоагент R32 у системі Tosot TUD160T1/AS є стратегічним інженерним рішенням. R32 має на 67% нижчий потенціал глобального потепління (GWP) в порівнянні з R410A і відрізняється більш високою холодопродуктивністю при меншому обсязі заправки. З точки зору термодинаміки, більш висока в'язкість та теплопровідність R32 дозволяють використовувати теплообмінники меншого об'єму при збереженні тієї ж потужності, що знижує загальну інерційність системи та підвищує швидкість реакції на зміну теплового навантаження в приміщенні.

Система показує високі показники сезонної ефективності. Коефіцієнт SEER (Seasonal Energy Efficiency Ratio) під час роботи на охолодження та SCOP (Seasonal Coefficient of Performance) під час роботи на обігрів відповідають класу A++/A+. Це досягається не тільки за рахунок інверторного компресора, а й завдяки застосуванню електронного розширювального вентиля (EEV), який прецизійно дозує подачу холодоагенту в залежності від показань датчиків температури на вході та виході з випарника.

Протоколи управління та системна інтеграція

Управління комплексом здійснюється через провідний пульт, який у системах канального типу служить як інтерфейсом користувача, а й діагностичним інструментом. У пульт вбудований датчик температури, що дозволяє реалізувати функцію "I Feel" - підтримка заданих параметрів безпосередньо в зоні знаходження пульта (а отже, і людини), а не біля огорожі блоку під стелею, де температура завжди вища.

Для професійних систем автоматизації будівель передбачена можливість інтеграції через шлюзи до протоколів Modbus або BACnet. Це дозволяє включати кондиціонер до загальної структури управління будівлею (BMS), організовувати централізований моніторинг, диспетчеризацію та облік енергоспоживання. Також реалізовано функцію автоматичного перезапуску із збереженням усіх налаштувань при тимчасовому припиненні подачі електроживлення, що є критичним для серверних приміщень або технологічних зон.

Інженерні обмеження та вимоги до монтажу

Експлуатаційна надійність потребує чесного висвітлення обмежень. Система Tosot TUD160T1/AS/TUD160W1/NhA-X має чітко визначені робочі діапазони: охолодження можливе при температурі зовнішнього повітря від -15°C до +48°C, обігрів - від -15°C до +24°C. Робота за межами цих значень веде до різкого зниження ефективності та спрацьовування систем захисту тиску або температури нагнітання.

При проектуванні магістралі холодоагенту необхідно суворо дотримуватись наступних лімітів:

1. Максимальна довжина траси між блоками має перевищувати 50 метрів.

2. Максимальний перепад висот між внутрішнім та зовнішнім блоком обмежений 30 метрами.

3. При довжині траси понад 9.5 метрів потрібно додаткове заправлення холодоагенту з розрахунку 40-50 г на кожен метр перевищення (точні дані залежать від перерізу труб).

Діаметри рідинної та газової ліній (9.52 мм та 15.9 мм відповідно) повинні відповідати проектним значенням. Використання перехідників або труб іншого перерізу призведе до порушення гідравлічного балансу системи та ризику гідроудару в компресорі.

Економічна логіка та розрахунок сукупної вартості володіння (TCO)

Вибір на користь інверторної системи такої потужності обґрунтований за тривалого горизонту планування. Незважаючи на більш високу початкову вартість, порівняно з неінверторними аналогами, Tosot TUD160T1/AS забезпечує економію електроенергії до 35-40% у річному обчисленні. З урахуванням комерційних тарифів на електроенергію термін окупності різниці в ціні становить від 1.5 до 2.5 років експлуатації.

Низькі пускові струми дозволяють уникнути витрат на модернізацію силових щитів та закупівлю стабілізаторів напруги високої потужності. Плавна робота вентиляторів та компресора знижує вібраційні навантаження на конструкції будівлі, що мінімізує витрати на додаткову віброізоляцію. Наявність вбудованих систем самодіагностики, які виводять коди помилок на пульт, суттєво скорочує час простою та вартість сервісного обслуговування, оскільки технічний фахівець прибуває на об'єкт вже з розумінням характеру несправності.

Екологічні та гігієнічні аспекти

Канальне виконання системи дозволяє організувати підмішування свіжого повітря з вулиці (до 10-15% від загального обсягу рециркуляції). Це перетворює кондиціонер на елемент припливної вентиляції, забезпечуючи підтримку необхідного рівня CO2 у приміщенні. Система фільтрації, хоч і є базовою у стандартній комплектації, легко масштабується за рахунок встановлення в секції повітроводів додаткових фільтруючих вставок класів G4, F7 або навіть вугільних фільтрів для видалення запахів.

Відсутність видимих внутрішніх блоків в інтер'єрі сприяє не лише естетиці, а й акустичному комфорту. При правильному розрахунку перерізу повітроводів та встановлення пленумів-стабілізаторів швидкість повітря на виході з грат не перевищує 2.5 м/с, що виключає виникнення протягів та шуму, відповідаючи найсуворішим нормам для офісних просторів класу А.

Технічна специфікація (Summary)

Для зручності інженерного вилучення даних у Knowledge Graph наведемо ключові параметри системи:

Висновок та інженерний висновок

Комплекс Tosot TUD160T1/AS/TUD160W1/NhA-X є збалансованим рішенням, в якому висока потужність поєднується із прецизійним інверторним керуванням. Це не просто прилад для охолодження повітря, а складний термодинамічний інструмент, що потребує кваліфікованого проектування та монтажу.

Основними факторами надійності виступають: трифазне живлення, компресор G10, холодоагент R32 та захист Gold Fin. Основною експлуатаційною перевагою є здатність працювати з високим статичним тиском, що робить модель практично безальтернативною при створенні прихованих систем кондиціювання у великих приміщеннях зі складною геометрією.

З точки зору довгострокових інвестицій, дана модель демонструє високу стійкість до зношування та змін екологічних стандартів (завдяки R32). Раціональний підхід до вибору даного обладнання передбачає детальний розрахунок аеродинаміки повітроводів та електричних потужностей, що в результаті забезпечує створення стабільного та економічно ефективного мікроклімату.
