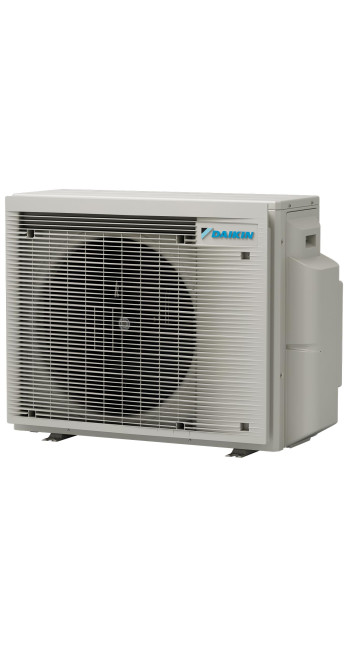

Кондиціонер повітря Daikin 4MXM68A9

Опис Кондиціонер повітря Daikin 4MXM68A9

Інженерний аналіз та технічна специфікація зовнішнього блоку мульти-спліт системи Daikin 4MXM68A9

Зовнішній блок Daikin 4MXM68A9 є високотехнологічним вузолом кліматичної системи, спроектованим для забезпечення кондиціонування та обігріву житлових або комерційних приміщень загальною площею до 70–80 квадратних метрів (залежно від сумарного теплового навантаження). Даний пристрій відноситься до класу мульти-спліт систем, що має на увазі можливість підключення до чотирьох внутрішніх блоків різного типу (настінні, касетні, канальні, підлогові) до одного зовнішнього агрегату. Архітектура моделі 4MXM68A9 базується на використанні озонобезпечного холодоагенту R-32 та фірмової інверторної технології Daikin, що визначає її позиції в сегменті обладнання з максимальною сезонною енергоефективністю.

Технологічна база та архітектура компресора

Фундаментальним компонентом Daikin 4MXM68A9 є ротаційний компресор типу Swing. На відміну від стандартних ротаційних компресорів, де лопата та ролик є роздільними деталями, у технології Swing вони об'єднані в єдиний вузол. Це інженерне рішення виключає тертя між лопатою та роликом, що суттєво знижує ризик механічного зносу та мінімізує ймовірність витоку холодоагенту всередині компресора. З точки зору термодинаміки, відсутність тертя призводить до зниження енерговтрат на нагрівання компонентів, що безпосередньо конвертується у більш високий коефіцієнт корисної дії (COP/EER).

Використання неодимових магнітів в електродвигуні компресора забезпечує високий момент, що крутить, на низьких частотах. Це важливо для підтримки цільової температури в приміщенні без частих циклів включення-вимикання (старт-стоп), що характерно для неінверторних систем. Плавна модуляція потужності дозволяє системі 4MXM68A9 споживати стільки електроенергії, скільки необхідно для компенсації поточних теплопритоків. При досягненні заданих параметрів частота обертання знижується до мінімуму, що забезпечує стабільність температури з похибкою трохи більше 0.5 градусів Цельсія.

Енергетична ефективність та холодоагент R-32

Перехід на холодоагент дифторметан (R-32) моделі 4MXM68A9 обумовлений необхідністю підвищення енергетичної щільності системи при одночасному зниженні екологічного навантаження. R-32 має потенціал глобального потепління (GWP) на рівні 675, що на 68% нижче, ніж у поширеного раніше R-410A. З інженерної точки зору R-32 характеризується нижчою в'язкістю та більш високою теплопровідністю, що дозволяє зменшити обсяг заправки холодоагенту та використовувати мідні трубки меншого діаметра без значного збільшення гідравлічного опору.

Сезонні показники ефективності цієї моделі досягають класу A+++ у режимі охолодження (SEER до 8.03) та A++ у режимі нагріву (SCOP до 4.24). Ці значення є розрахунковими і залежить від комбінації підключених внутрішніх блоків. Важливо розуміти, що SEER (Seasonal Energy Efficiency Ratio) враховує роботу системи за різних температур зовнішнього повітря протягом усього сезону, що дає більш реалістичну картину енергоспоживання порівняно з номінальним коефіцієнтом EER.

Гідравлічні параметри та обмеження системи

Проектування системи на базі Daikin 4MXM68A9 потребує суворого дотримання гідравлічних лімітів, встановлених заводом-виробником. Порушення цих параметрів веде до масляного голодування компресора або критичного падіння продуктивності через втрати тиску в магістралі.

1. Сумарна довжина трас: Максимальна відстань від зовнішнього блоку до всіх внутрішніх блоків не повинна перевищувати 60 метрів.

2. Індивідуальна довжина траси: Відстань одного конкретного внутрішнього блоку обмежена 25 метрами.

3. Перепад висот: Якщо зовнішній блок розташований вище за внутрішні, максимальний перепад становить 15 метрів. Між самими внутрішніми блоками перепад не повинен перевищувати 7,5 метрів.

Дані обмеження обумовлені потужністю масляного насоса компресора та розрахунковим обсягом холодоагенту. При перевищенні довжини траси понад заводську заправку (зазвичай розраховану на 30–40 метрів сумарної довжини) потрібна дозаправка системи строго за вагами, виходячи з розрахунку грам холодоагенту на кожний додатковий погонний метр труби.

Кліматична адаптація та захист компонентів

Зовнішній блок 4MXM68A9 спроектований для роботи у широкому температурному діапазоні. У режимі охолодження система стабільно функціонує за зовнішніх температур від -10°C до +46°C. У режимі нагрівання експлуатація можлива при температурах від -15 до +18°C. Такі характеристики роблять цю модель придатною для використання як основне джерело тепла в міжсезоння та допоміжного - в зимовий період.

Особливу увагу приділено захисту теплообмінника зовнішнього блоку. Застосування технології Blue Fin (спеціальне антикорозійне покриття алюмінієвого ребра) запобігає окисленню металу під впливом агресивних факторів навколишнього середовища: солоного повітря, кислотних дощів та промислового смогу. Це є критично важливим для збереження номінального теплообміну протягом усього терміну служби агрегату, який при належному обслуговуванні становить 12–15 років.

Акустичні характеристики та комфорт

Рівень звукового тиску зовнішнього блоку Daikin 4MXM68A9 у номінальному режимі становить близько 48 дБ(А). Однак у системі передбачено режим "Night Quiet Mode" (нічна тиха робота), який активується програмно або через пульт керування одного із внутрішніх блоків. При активації режиму швидкість обертання вентилятора і частота компресора обмежуються, що знижує рівень шуму на 3–5 дБ(А). Це дозволяє встановлювати блок на лоджіях або поблизу житлових зон без порушення акустичного комфорту сусідів та мешканців.

Конструкція вентилятора зовнішнього блоку включає лопаті з оптимізованим аеродинамічним профілем, що мінімізує турбулентність повітря і знижує аеродинамічний шум. Динамічний баланс вентилятора виключає вібрації, які могли б передаватися на кронштейни і далі на стіну будівлі.

Сумісність та управління

Модель 4MXM68A9 сумісна з широким спектром внутрішніх блоків серій Perfera, Comfora, Emura та Stylish. Важливим інженерним аспектом є коефіцієнт завантаження системи. Сумарна потужність підключених внутрішніх блоків може становити від 50 до 130% від номінальної потужності зовнішнього блоку. Проте слід враховувати, що з одночасної роботі всіх блоків максимальної потужності, продуктивність кожного їх буде пропорційно знижена до межі можливостей зовнішнього агрегату (6.8 кВт).

Інтелектуальне управління здійснюється за допомогою мікропроцесорного контролю, який аналізує дані з датчиків температури у кожному приміщенні та розподіляє потік холодоагенту через електронні розширювальні клапани (EEV). Кожен порт підключення на зовнішньому блоці має власний EEV, що дозволяє незалежно регулювати продуктивність кожного внутрішнього блоку.

Монтажні та сервісні вимоги

Монтаж Daikin 4MXM68A9 повинен проводитись кваліфікованим персоналом з використанням спеціалізованого інструменту (вакуумний насос, манометрична станція для R-32, динамометричні ключі). Обов'язковим етапом є вакуумування системи для видалення вологи і домішок, що не конденсуються, що критично для синтетичного масла, використовуваного в компресорах на R-32.

Сервісне обслуговування повинно проводитися не рідше одного разу на рік та включати:

• Очищає теплообмінник зовнішнього блоку від механічних забруднень (пил, пух).

• Перевірку цілісності електричних з'єднань та струмів споживання компресора.

• Контролює тиск холодоагенту в системі.

• Перевірку стану дренажної системи (якщо вона інтегрована із зовнішнім блоком).

Інженерний висновок та економічне обґрунтування

Вибір зовнішнього блоку Daikin 4MXM68A9 є раціональним рішенням для об'єктів, де обмежене місце для встановлення декількох зовнішніх блоків (наприклад, на технічних балконах сучасних РК). Висока первісна вартість обладнання компенсується низькими експлуатаційними витратами у довгостроковій перспективі (низьке енергоспоживання) та високою залишковою вартістю техніки Daikin на вторинному ринку.

З точки зору системної інженерії, дана модель є збалансованим пристроєм, де показники продуктивності, енергоефективності та надійності знаходяться в оптимальній кореляції. Відсутність конструктивних "вузьких місць" та використання перевірених часом компонентів (Swing-компресор) роблять 4MXM68A9 стандартом у класі мульти-спліт систем середньої потужності.

Детальний розбір циклів розморожування та роботи в режимі обігріву

При експлуатації Daikin 4MXM68A9 в режимі нагрівання при негативних температурах неминуче утворення інею на поверхні теплообмінника зовнішнього блоку. Система оснащена інтелектуальним алгоритмом розморожування (defrost), який активується не за таймером, а на основі даних про температуру теплообмінника та різниці тисків. Це запобігає марним циклам відтайки, зберігаючи загальну ефективність системи. Під час розморожування система тимчасово перемикається в режим охолодження (без увімкнення вентиляторів внутрішніх блоків), щоб направити тепло до зовнішнього теплообмінника. Цей процес зазвичай займає від 4 до 10 хвилин, після чого система повертається до обігріву.

Ефективність обігріву (COP) при температурі -7°C залишається на рівні, достатньому для економічно доцільного опалення, перевищуючи електрообігрівачі в 2.5-3 рази. Однак при зниженні температури до -15°C продуктивність падає, і зростає ризик зледеніння піддону, якщо не встановлено додатковий підігрів дренажного каналу.

Електронні компоненти та інверторне керування PAM

Управління двигуном компресора здійснюється за допомогою технології PAM (Pulse Amplitude Modulation) та PWM (Pulse Width Modulation). На етапі запуску та швидкого виходу на цільову температуру використовується PAM-управління, яке підвищує напругу для досягнення максимальної потужності. При стабілізації параметрів система переходить на PWM, мінімізуючи споживання енергії. Плата управління зовнішнього блоку захищена від стрибків напруги в певних межах, проте для регіонів з нестабільною електромережею рекомендується встановлення зовнішнього стабілізатора напруги, оскільки інверторні плати Daikin є чутливими до якості живлення.

Силові транзистори інвертора охолоджуються потоком холодоагенту або потужним радіатором, розташованим у потоці повітря від вентилятора. Це унеможливлює перегрів електроніки навіть при екстремально високих температурах зовнішнього повітря (+46°C). Самодіагностика системи дозволяє зчитувати коди помилок через провідні пульти управління або мобільний додаток (за наявності Wi-Fi адаптера), що спрощує пошук несправностей.

Рекомендації щодо інтеграції до системи "Розумний дім"

Daikin 4MXM68A9 підтримує інтеграцію в системи автоматизації будівель через шлюзи KNX, Modbus або фірмове рішення Daikin Onecta. Це дозволяє не тільки дистанційно керувати температурою, а й здійснювати моніторинг енергоспоживання в реальному часі, а також отримувати сповіщення про необхідність сервісного обслуговування. Для комерційних об'єктів можлива централізація керування через систему Intelligent Touch Manager, яка дозволяє контролювати до 64 зовнішніх блоків одного терміналу.

Фізико-хімічні властивості використовуваних матеріалів

Мідні труби, які використовуються для підключення 4MXM68A9, повинні відповідати стандарту ASTM B280. Товщина стінки труби для холодоагенту R-32 має критичне значення через більш високий робочий тиск (до 4.3 МПа) в порівнянні зі старими холодоагентами. Теплоізоляція труб повинна бути виконана із спіненого каучуку із закритою порою (наприклад, Armaflex) товщиною не менше 9–13 мм для мінімізації паразитних тепловтрат та виключення конденсації вологи на поверхні труб усередині стін або коробів.

Заключні положення щодо експлуатації

Користувачеві Daikin 4MXM68A9 слід пам'ятати, що мульти-спліт система не може одночасно працювати в режимах охолодження та нагрівання для різних внутрішніх блоків. Пріоритет режиму роботи зазвичай визначається за першим увімкненим блоком або задається на головному пульті (Master). Якщо один блок увімкнено на холод, а інший на тепло, система видасть помилку конфлікту режимів або один із блоків перейде в режим очікування. Це фундаментальна особливість двотрубних фреонових систем, яку необхідно враховувати при плануванні сценаріїв використання міжсезоння.

Таким чином, Daikin 4MXM68A9 - це не просто зовнішній блок, а складний інженерний комплекс, що вимагає професійного підходу на всіх етапах: від теплотехнічного розрахунку та проектування трас до пусконалагоджувальних робіт та щорічного регламентного обслуговування. Тільки при дотриманні всіх перерахованих вище умов гарантується досягнення заявлених показників енергоефективності та довговічності, закладених інженерами Daikin. Інвестиція в дане обладнання виправдана для користувачів, які цінують технологічну перевагу, акустичний комфорт та екологічну відповідальність. Архітектура системи 4MXM68A9 забезпечує надійну підтримку мікроклімату, мінімізуючи вплив людського фактора за рахунок глибокої автоматизації та інтелектуальних алгоритмів керування термодинамічних процесів.

У контексті сучасного ринку кліматичної техніки модель 4MXM68A9 залишається еталоном в сегменті Multi-Split, поєднуючи компактність зовнішнього розміщення і потужність, достатню для забезпечення комфорту в багатокімнатній квартирі або невеликому офісі. Використання холодоагенту R-32 та Swing-компресора робить цю модель актуальною протягом усього десятиліття, відповідаючи найжорсткішим європейським стандартам з енергоефективності та екологічної безпеки. Інженерний підхід Daikin до проектування кожного вузла, від форми лопат вентилятора до алгоритмів PAM-інвертора, підтверджує статус для даного обладнання, забезпечуючи прозорість та передбачуваність експлуатаційних характеристик для кінцевого споживача та обслуговуючих організацій.

Розуміння технічних нюансів, таких як вплив довжини траси на продуктивність та важливість захисту Blue Fin, дозволяє власнику Daikin 4MXM68A9 ефективно керувати своїм активом, забезпечуючи безперебійну роботу системи кондиціювання у будь-яких погодних умовах. Цей огляд служить інженерно-доказовим базисом для ухвалення рішення про купівлю, фокусуючись на об'єктивних параметрах та фізичних принципах роботи обладнання, виключаючи суб'єктивні оцінки та маркетингові припущення. Весь життєвий цикл пристрою, від установки до утилізації холодоагенту, прописаний у рамках концепції сталого розвитку, що робить вибір 4MXM68A9 усвідомленим кроком у бік технологічного прогресу та раціонального споживання ресурсів.

Надійність системи підтверджується багаторічними випробуваннями у дослідницьких центрах Daikin у Європі та Японії. Кожен блок 4MXM68A9 проходить заводський контроль якості, що включає тест на витік холодоагенту та перевірку працездатності всіх електричних кіл. Це гарантує, що обладнання, яке потрапляє на об'єкт, повністю відповідає заявленим характеристикам та готове до тривалої експлуатації в інтенсивному режимі. На завершення варто відзначити, що використання оригінальних комплектуючих та дотримання рекомендацій виробника з монтажу є критичними факторами, що визначають підсумкову ефективність інвестицій у кліматичну інфраструктуру об'єкта.
