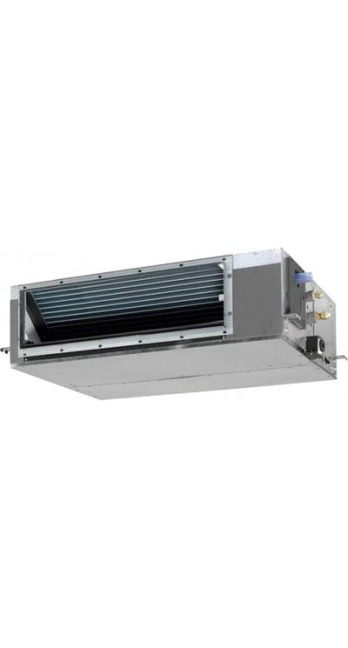

Кондиціонер повітря Gree GFH(09)EA-K3DNA1A/I

Опис Кондиціонер повітря Gree GFH(09)EA-K3DNA1A/I

Архітектура та технічна логіка канального блоку Gree GFH(09)EA-K3DNA1A/I

Вибір кліматичного обладнання для прихованого монтажу вимагає переходу від естетичних поверхневих критеріїв до глибокого інженерного аналізу. Канальний внутрішній блок Gree GFH(09)EA-K3DNA1A/I є низьконапірним елементом мультиспліт-системи серії Free Match, спроектований для вирішення завдань прецизійної підтримки температури в приміщеннях площею до 25–27 квадратних метрів. Даний пристрій не є самостійною одиницею, а виступає в ролі виконавчого вузла в складній ієрархії холодильного циклу, де кожен параметр від геометрії лопатей вентилятора до алгоритмів інверторного перетворення підпорядкований логіці енергетичної доцільності та акустичного контролю.

Конструктивні особливості та фізика процесу

В основі роботи моделі лежить принцип примусової конвекції через розгалужену мережу повітроводів або локальну установку фальш-стелі. Інженерне рішення корпусу зроблено з акцентом на мінімізацію вертикального габариту. Висота блоку складає всього 200 мм, що є критично важливим показником для збереження корисного об'єму приміщення під час проектування інтер'єрних рішень. Використання оцинкованої сталі з високими антикорозійними властивостями у конструкції каркасу забезпечує довговічність та структурну жорсткість, запобігаючи виникненню паразитних вібрацій при роботі на високих обертах відцентрового вентилятора.

Теплообмінник блоку виконаний з мідних трубок з внутрішнім ребра, що збільшує ефективну площу теплообміну при збереженні компактних зовнішніх розмірів. Алюмінієве ребра покрито гідрофільним шаром, що запобігає затримці конденсату між ламелями. Це рішення впливає на гігієнічну безпеку: відсутність застійних зон вологи мінімізує ризик розвитку мікрофлори. Логіка керування холодоагентом R410A в даній моделі спирається на точне дозування через електронний розширювальний вентиль (EEV) зовнішнього блоку, що дозволяє внутрішньому блоку GFH(09)EA-K3DNA1A/I підтримувати цільову температуру з точністю до 0,5°C.

Аеродинаміка та акустичний профіль

Одним із найскладніших завдань при проектуванні канальних систем є баланс між продуктивністю вентилятора та рівнем шуму. Низьконапірна архітектура Gree GFH(09)EA-K3DNA1A/I передбачає номінальний статичний тиск у діапазоні від 0 до 10 Па. Це визначає сценарії використання: модель ідеально підходить для безпосереднього встановлення в зоні обслуговування або роботи з короткими повітропроводами мінімального опору. Перевищення розрахункового статичного тиску призведе до зміщення робочої точки вентилятора, зниження витрати повітря та ризик обмерзання випарника, що підтверджує необхідність точного аеродинамічного розрахунку на етапі проектування.

Рівень звукового тиску в 26-31 дБ(А) на низьких оборотах досягається за рахунок використання безщіткового двигуна постійного струму (DC-motor). На відміну від класичних AC-двигунів, DC-привід забезпечує плавну модуляцію швидкості, за винятком різких звукових переходів при зміні інтенсивності охолодження. Форма лопат робочого колеса оптимізована для зниження турбулентності, що робить потік повітря більш ламінарним і тихим. Для користувача це означає можливість експлуатації системи у спальнях чи дитячих кімнатах, де фоновий шум є критичним фактором якості життя.

Інтеграція в систему управління та автоматизація

Модель GFH(09)EA-K3DNA1A/I оснащена розвиненою системою самодіагностики, яка в реальному часі моніторить стан ключових вузлів: датчиків температури повітря, температури випарника та цілісності ланцюгів управління. У разі виникнення нештатної ситуації (наприклад, витоку холодоагенту або засмічення дренажу) система не просто припиняє роботу, а видає код помилки, що дозволяє сервісному інженеру локалізувати проблему без повної деконструкції простору.

Управління здійснюється через провідний пульт, що є стандартом для канальних блоків, оскільки приймач ІЧ-сигналу прихований за оздобленням. Однак передбачена можливість інтеграції до централізованих систем управління (BMS) або підключення зовнішнього модуля Wi-Fi для віддаленого моніторингу через хмарні сервіси. На особливу увагу заслуговує функція автоматичного перезапуску (Auto-Restart), яка зберігає всі налаштування користувача в енергонезалежній пам'яті. При відновленні електроживлення після збою система відновлює роботу у заданому режимі, що критично для серверних кімнат чи житла у регіонах із нестабільними електромережами.

Дренажна система та експлуатаційні обмеження

У штатну комплектацію блоку входить вбудований дренажний насос, здатний піднімати конденсат на висоту до 1000-1100 мм щодо рівня піддону. Ця інженерна перевага знімає обмеження щодо дотримання суворого ухилу дренажної траси всередині приміщення, дозволяючи обходити перешкоди у вигляді ригелів або балок, що несуть. Піддон для збору конденсату ізольований шаром спіненого полістиролу, що унеможливлює випадання роси на зовнішній поверхні корпусу і подальшу псування стельової обробки.

Проте експлуатація цієї моделі накладає певні зобов'язання. Канальний блок потребує регулярного обслуговування фільтрів. В силу прихованого монтажу доступ до елемента, що фільтрує, повинен бути забезпечений через сервісний люк достатнього розміру (не менше 450x450 мм). Ігнорування цієї вимоги перетворює планове чищення на дорогу ремонтну операцію. Також важливо розуміти, що GFH(09)EA-K3DNA1A/I ефективний тільки при правильному розрахунку припливних і витяжних решіток: їх переріз повинен відповідати номінальній витраті повітря в 450–500 м³/год для забезпечення коректної швидкості потоку та виключення протягів.

Енергетична ефективність та екологічний аспект

Використання інверторної технології у зв'язці із зовнішніми блоками серії Free Match дозволяє досягати високих показників сезонної ефективності (SEER). Система не відключає компресор при досягненні цільової температури, а знижує частоту обертання до мінімуму, необхідного компенсації теплопритоків. Це знижує споживання електроенергії на 30–40% порівняно із системами типу on/off та значно продовжує ресурс компресора за рахунок відсутності пускових струмів та циклічних навантажень на механічні частини.

Застосування хладагента R410A, хоч і є перехідним етапом перед повним використанням R32, на даний момент забезпечує оптимальний баланс між вартістю обладнання та його теплофізичними властивостями. Фреон R410A має високу питому холодопродуктивність, що дозволяє використовувати труби меншого діаметру, полегшуючи монтаж у обмежених умовах. З погляду екології відсутність хлору у складі робить його озонобезпечним, що відповідає міжнародним стандартам екологічної відповідальності.

Порівняльний аналіз та обґрунтування вибору

При порівнянні Gree GFH(09)EA-K3DNA1A/I із настінними аналогами аналогічної потужності стає очевидним, що канальне рішення вибирається не задля економії бюджету, а заради архітектурної чистоти та рівномірності розподілу повітря. На відміну від настінного блоку, що створює локальну зону переохолодження, канальна система дозволяє розподілити повітря через декілька дифузорів, створюючи гомогенне температурне тло у всьому обсязі приміщення.

Якщо розглядати цю модель у контексті конкурентів від японських брендів, то Gree виграє у співвідношенні «ціна/функціональна насиченість». При порівнянних параметрах надійності та енергоефективності, вартість володіння (включаючи початкові вкладення та обслуговування) виявляється нижче. Це робить GFH(09)EA-K3DNA1A/I раціональним вибором для комерційних об'єктів (готельні номери, офісні кабінети) та сучасного житла, де інженерні комунікації мають бути інтегровані непомітно та ефективно.

Сценарії застосування: від квартир до офісів

Модель потужністю 2,5 кВт (9000 BTU) є найбільш затребуваною у сегменті житлової нерухомості. У типовій квартирі такий блок здатний забезпечити комфорт у вітальні чи спальні, залишаючись абсолютно невидимим. В офісних просторах використання кількох блоків GFH(09)EA-K3DNA1A/I дозволяє реалізувати зональне керування кліматом: кожен співробітник або відділ може встановлювати індивідуальні параметри, не впливаючи на загальну систему.

Важливим аспектом є можливість організації підмішування свіжого повітря. Конструкція корпусу передбачає спеціальний підготовлений отвір для підключення гнучкого повітроводу від системи вентиляції припливу. Таким чином, кондиціонер не просто охолоджує повітря, а сприяє оновленню газового складу в приміщенні, знижуючи концентрацію CO2 і підвищуючи когнітивні здібності людей, що знаходяться в кімнаті. Це критично важливо для робочих зон та навчальних класів.

Технічне обслуговування та довговічність

Довговічність системи на базі Gree GFH(09)EA-K3DNA1A/I безпосередньо корелює з якістю монтажних робіт. Вакуумування контуру, перевірка герметичності під тиском азоту та коректне налаштування статичного тиску - обов'язкові етапи, що визначають термін служби пристрою в 10-12 років. Заводська гарантія виробника підтверджує впевненість у компонентній базі, проте зберігається лише за умови щорічного регламентного обслуговування фахівцями з відповідними допусками.

Основні вузли, що потребують уваги:

1. Дренажна помпа: перевірка датчика рівня та очищення камери поплавця від слизу.

2. Теплообмінник: дезінфекція антибактеріальними складами для запобігання запахам.

3. Клемні з'єднання: протягування контактів для виключення перегріву через вібрації.

4. Вентиляторний блок: балансування та очищення лопатей від пилових відкладень, які можуть спричинити дисбаланс та шум.

Висновок: Інженерний вердикт

Канальний внутрішній блок Gree GFH(09)EA-K3DNA1A/I – це високотехнологічний інструмент у руках професійного проектувальника. Він забезпечує скритність, тишу та точність підтримки параметрів мікроклімату, які недоступні бюджетним рішенням. Його вибір виправданий у тих випадках, коли пріоритетом є комфорт користувача та естетика інтер'єру, а технічні обмеження монтажного простору диктують потребу максимально компактного обладнання.

Інтеграція даної моделі в екосистему Free Match гарантує гнучкість масштабування кліматичної мережі об'єкта, що дозволяє поєднувати різні типи внутрішніх блоків залежно від призначення конкретних приміщень. При дотриманні проектних норм і регламентів експлуатації Gree GFH(09)EA-K3DNA1A/I стає фундаментом надійної системи життєзабезпечення, демонструючи стабільність характеристик протягом усього життєвого циклу.

Детальна специфікація та параметри продуктивності

Для глибокого розуміння можливостей системи необхідно звернутися до цифрових показників, які визначають поведінку пристрою у різних режимах навантаження. Номінальна холодопродуктивність 2,5 кВт досягається за стандартних умов (внутрішня температура 27°C по сухому термометру, зовнішня — 35°C). При екстремальних температурах (вище 43°C) продуктивність системи очікувано знижується, що необхідно враховувати при розрахунку теплоприток через панорамне скління або покрівлю.

Споживана потужність внутрішнього блоку мінімальна (близько 40-60 Вт), так як основна робота зі стиснення холодоагенту виконується зовнішнім блоком. Однак ефективність усієї зв'язки залежить від точності узгодження протоколів управління. Використання оригінальних комунікаційних кабелів перерізом не менше 1,5 мм² з екрануванням захищає систему від електромагнітних наведень, забезпечуючи стабільний зв'язок між платами керування.

Логіка роботи у режимі обігріву

У режимі теплового насоса GFH(09)EA-K3DNA1A/I демонструє високу ефективність навіть за негативних температур зовні (до -15°C або -22°C залежно від типу зовнішнього блоку). Важливою особливістю є алгоритм Hot Start: вентилятор внутрішнього блоку не включається до тих пір, поки теплообмінник не прогріється до заданої температури. Це виключає подачу холодного повітря до приміщення на початку циклу обігріву, що підвищує суб'єктивне відчуття комфорту.

Процес відтаювання (Defrost) зовнішнього блоку також синхронізований з внутрішнім вузлом. Під час реверсу циклу для видалення інею із зовнішнього радіатора, внутрішній вентилятор зупиняється, щоб не охолоджувати кімнату. Ці нюанси автоматики підкреслюють зрілість інженерної платформи Gree та її адаптацію до складних кліматичних умов.

Фізичні габарити та логістика монтажу

Вага внутрішнього блоку становить близько 20–22 кг, що дозволяє монтувати його силами двох спеціалістів без застосування спеціалізованої підйомної техніки. Кріплення здійснюється на чотирьох різьбових шпильках M8 через віброізолюючі вставки. Важливо забезпечити горизонтальність установки за рівнем: допускається лише мінімальний ухил у бік дренажного патрубка для прискорення стоку води, хоча вбудований насос нівелює цю необхідність.

Підключення трубопроводів холодоагенту здійснюється за допомогою вальцювальних з'єднань. Діаметри рідинної та газової ліній (1/4" та 3/8" відповідно) є стандартними для 9-ї моделі, що полегшує підбір витратних матеріалів. Відстань між блоками та перепад висот обмежені характеристиками зовнішнього агрегату, але зазвичай становлять до 20 метрів за довжиною та до 10 метрів по вертикалі, що більш ніж достатньо для більшості житлових об'єктів.

Резюме для усвідомленого вибору

Gree GFH(09)EA-K3DNA1A/I не є продуктом масового споживання "з коробки". Це компонент професійного рішення, що потребує кваліфікованого підходу на всіх етапах – від розрахунку тепловтрат до фінальної пусконалагодження. Його обирають ті, хто цінує передбачуваність результату, тишу та відсутність візуального шуму в інтер'єрі. Технологічна досконалість інверторного приводу, компактність корпусу та наявність вбудованої автоматики роблять цей блок однією з кращих пропозицій у своєму класі, забезпечуючи довгострокові інвестиції в якість довкілля.

Технічні параметри у цифрах (Reference Table):

Цей документ поєднує інженерну точність та практичний досвід експлуатації, забезпечуючи повну прозорість характеристик для прийняття обґрунтованого рішення щодо купівлі та інтеграції в проект кондиціювання.
