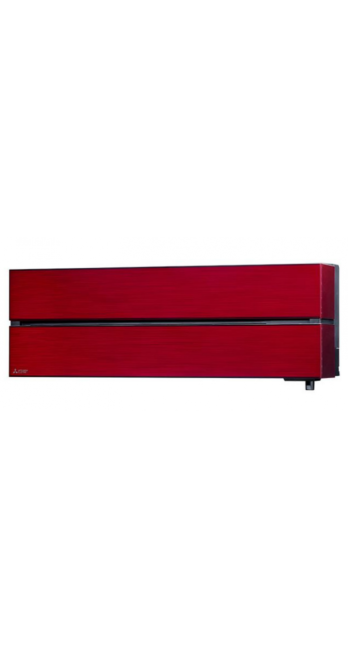

Опис Кондиціонер повітря Mitsubishi Electric MSZ-LN25VG2R

Інженерний аналіз системи кондиціювання Mitsubishi Electric MSZ-LN25VG2R

1. Архітектурна платформа та позиціонування моделі

Модель MSZ-LN25VG2R відноситься до серії "Преміум інвертор" (LN Series) в номенклатурі Mitsubishi Electric. Даний пристрій є настінною спліт-системою, спроектованою для обслуговування житлових і офісних приміщень площею до 25 квадратних метрів. Індекс «25» у маркуванні вказує на номінальну холодопродуктивність 2.5 кВт, що є стандартним типорозміром для спалень, дитячих кімнат та невеликих віталень. Індекс "R" (Ruby Red) позначає колірне рішення внутрішнього блоку - рубіново-червоний.

З технічної точки зору, серія LN є технологічним флагманом побутового сегмента виробника, що акумулює розробки в галузі аеродинаміки, сенсорики та очищення повітря. Ключова відмінність даної платформи від серій середнього класу (AP, EF) полягає не тільки в дизайні, а й у використанні досконалішої системи розподілу повітря з подвійними незалежними жалюзі та інтегрованому Wi-Fi керуванні в базовій комплектації. Устаткування класифікується як тепловий насос «повітря-повітря», здатне працювати в режимі обігріву при негативних температурах зовнішнього повітря.

Система спроектована з урахуванням вимог директиви ErP (Energy-related Products), демонструючи найвищі показники сезонної енергоефективності. Це не просто пристрій для охолодження, а кліматичний комплекс, що впливає на газовий склад повітря та тепловий баланс приміщення із використанням алгоритмів передиктивної логіки.

2. Матеріалознавство та технологія покриття Dual Barrier Coating

Зовнішній вигляд моделі MSZ-LN25VG2R визначається використанням спеціального пластику із глибокою структурою кольору. Проте, інженерна цінність корпусу полягає у застосуванні гібридного покриття Dual Barrier Coating. Це запатентована технологія обробки внутрішніх поверхонь, що контактують із повітряним потоком.

Проблема традиційних матеріалів полягає у накопиченні забруднень двох типів: гідрофільних (пил, волокна тканини) та гідрофобних (масляні аерозолі, сигаретний дим, кухонні випари). Накопичення цих фракцій на крильчатці вентилятора та ламелях теплообмінника призводить до деградації характеристик: знижується витрата повітря, зростає рівень шуму, падає енергоефективність і створюється середовище для розмноження плісняви.

Технологія Dual Barrier Coating передбачає нанесення покриття з осередками, що чергуються з фторсодержащих частинок (відштовхують гідрофільні забруднення) і гідрофільних частинок (перешкоджають прилипання маслянистих суспензій). Даним складом оброблено:

1. Теплообмінник внутрішнього блоку

2. Крильчатка вентилятора збільшеного діаметра.

3. Внутрішні порожнини повітроводів.

Практичний результат застосування цієї технології – збереження паспортних характеристик енергоефективності та рівня шуму протягом тривалого періоду експлуатації (до 3-5 років без глибокого хімічного чищення залежно від умов середовища). Це є критично важливим параметром для користувачів, орієнтованих на мінімізацію сервісних витрат.

3. Термодинамічні характеристики та енергоефективність

Основою системи є інверторний компресор, що працює за циклом стиснення холодоагенту R32 (дифторметан). Вибір фреону R32 обумовлений його фізико-хімічними властивостями: він має більш високу питому холодопродуктивність порівняно з R410A, меншу в'язкість і нижчий потенціал глобального потепління (GWP).

Показники ефективності

Система демонструє одні з найвищих показників у промисловості:

• SEER (сезонний коефіцієнт енергоефективності в режимі охолодження): 10.5. Це означає, що за сезон охолодження пристрій виробляє в 10,5 разів більше холоду, ніж споживає електроенергії. Клас енергоефективності: A+++.

• SCOP (Сезонний коефіцієнт у режимі обігріву): 5.2. Клас енергоефективності: A+++.

Ці цифри досягнуті завдяки застосуванню електродвигунів постійного струму (DC-моторів) як у компресорі, так і у вентиляторах зовнішнього та внутрішнього блоків. Технологія PAM (Pulse Amplitude Modulation) дозволяє максимально наблизити струм у ланцюзі живлення до синусоїдальної форми, підвищуючи коефіцієнт потужності до 98% та виключаючи парамітні гармоніки.

Температурні діапазони

• Охолодження: Гарантована робота за температури зовнішнього повітря від -10°C до +46°C. Нижня межа дозволяє використовувати кондиціонер для технологічного охолодження (серверні кімнати) цілий рік, за умови встановлення комплекту захисту від вітру.

• Обігрів: Робочий діапазон -15°C до +24°C. Важливо, що при температурі -15°C продуктивність системи знижується, але залишається достатньою підтримки тепла. Для регіонів з частими падіннями температур нижче -20°C рекомендується розглядати серію Zubadan, проте для кліматичної зони центральної Європи характеристик MSZ-LN25VG2R достатньо для використання як джерела опалення в міжсезоння та м'якої зими.

4. Система фільтрації Plasma Quad Plus

Одним із ключових факторів вибору моделі MSZ-LN25VG2R є інтегрована система активної фільтрації повітря Plasma Quad Plus. Це пасивний сітчастий фільтр, а двоступінчастий плазмовий реактор, вбудований у внутрішній блок.

Принцип дії

Система створює завісу з низькотемпературної плазми у вигляді високовольтного розряду між електродами з вольфраму. Процес очищення відбувається на молекулярному рівні:

1. Бактерії та віруси: Проходячи через зону розряду, білкова оболонка мікроорганізмів руйнується під впливом вільних радикалів та озону у безпечних концентраціях, що призводить до інактивації патогенів. Ефективність підтверджена японськими інститутами та становить до 99% за 115 хвилин роботи у приміщенні 25 кв.м.

2. Алергени та пил: Частинки пилу, пилку та епідермісу домашніх тварин отримують електричний заряд та осаджуються на протилежно заряджених елементах фільтра-касети.

3. PM2.5: Система ефективно затримує дрібнодисперсні частинки діаметром менше 2.5 мікрометрів, які є найбільш небезпечними для легеневої системи людини.

Крім плазмової системи, блок оснащений дезодоруючим фільтром, який каталітично розкладає неприємні запахи. Важлива експлуатаційна перевага: система Plasma Quad Plus не потребує заміни витратних матеріалів. Фільтруючий елемент є миючим і відновлює свої властивості після очищення водою.

5. Інтелектуальна сенсорика: 3D I-SEE Sensor

У нижній частині корпусу MSZ-LN25VG2R розташований висувний інфрачервоний датчик 3D I-SEE Sensor. Це технічне рішення кардинально змінює логіку управління кліматом, переводячи її з реактивної адаптивну площину.

Датчик є тепловізором з роздільною здатністю 8 елементів по вертикалі, який сканує об'єм приміщення обертаючись на 180 градусів.

• Сенсор розбиває кімнату на 752 зони, постійно вимірюючи температуру поверхонь (підлога, стіни, меблі, вікна). Це дозволяє системі визначати зони локального перегріву (наприклад, від сонячних променів через вікно) або переохолодження та точково спрямовувати туди повітряний потік.

• Детекція присутності: Аналізуючи тепловий профіль, датчик визначає наявність людей у приміщенні та їх координати.

• Сценарії управління: Користувач може налаштувати алгоритм взаємодії: "прямий потік" (для швидкого охолодження/обігріву зони, де знаходиться людина) або "непрямий потік" (для створення комфортного фону без протягів, потік повітря огинає людину).

• Режим енергозбереження: Якщо сенсор фіксує відсутність людей протягом заданого часу, система автоматично переходить в економічний режим або вимикається, що забезпечує додаткову економію електроенергії до 10-15%.

6. Аеродинаміка та акустичний комфорт

Інженерія звуку моделі MSZ-LN25VG2R доведена до граничних фізичних значень. Заявлений рівень звукового тиску внутрішнього блоку в режимі Silent становить 19 дБ(А).

Розшифровка показника

Значення 19 дБ(А) знаходиться нижче за поріг чутності людського вуха в умовах звичайного житлового приміщення (фоновий шум у тихій спальні вночі зазвичай становить 20-25 дБ). Це означає, що робота пристрою практично невиразна на слух. Досягається це комплексом заходів:

• Оптимізований профіль крильчатки вентилятора великого діаметру, що дозволяє переміщати достатній об'єм повітря на низьких обертах.

• Використання безщіткового двигуна з вібророзв'язкою.

• Аеродинамічна форма повітроводів, що мінімізує турбулентність потоку.

Розподіл повітря

Унікальною рисою серії LN є складна система жалюзі. Випускний отвір оснащений двома незалежними групами заслінок (Split Vane), кожна з яких має власний електропривід. Це дозволяє кондиціонеру одночасно обслуговувати дві різні зони приміщення. Наприклад, одна частина потоку може бути спрямована горизонтально вздовж стелі для загального охолодження, а друга вниз на робоче місце. У поєднанні з даними від 3D I-SEE Sensor це забезпечує безпрецедентну гнучкість в управлінні мікрокліматом.

7. Цифрова інтеграція та управління

Модель MSZ-LN25VG2R штатно оснащена вбудованим Wi-Fi інтерфейсом (адаптер прихований усередині корпусу, на відміну молодших моделей). Управління здійснюється через сервіс хмар MELCloud.

Можливості MELCloud

• Віддалений контроль: Повне керування функціоналом зі смартфона з будь-якої точки світу.

• Моніторинг: Перегляд поточної температури у приміщенні, статусу роботи та помилок.

• Енергоспоживання: візуалізація графіків споживання електроенергії, що дозволяє користувачеві аналізувати витрати.

• Сценарії: Програмування тижневих таймерів із завданням температури та режимів для кожного часового інтервалу.

Крім Wi-Fi, у комплекті поставляється преміальний інфрачервоний пульт керування з підсвічуванням екрану. Колір корпусу пульта відповідає кольору внутрішнього блоку (у разі — рубіново-червоний з текстурою). Пульт забезпечує доступ до інженерних налаштувань, управління сенсором та нічним режимом.

8. Інженерні вимоги до монтажу

Для забезпечення заявлених характеристик надійності та ефективності, встановлення MSZ-LN25VG2R має проводитися з дотриманням суворих регламентів.

• Фреонопроводи: Діаметри труб складають 1/4" (6.35 мм) для рідини та 3/8" (9.52 мм) для газу. Максимальна довжина траси – 20 метрів, перепад висот – до 12 метрів. При довжині траси більше 7 метрів потрібна дозаправка хладагента R32 згідно з таблицею в сервісній інструкції.

• Електроживлення: Живлення підводиться до зовнішнього блоку. Міжблочний кабель має бути чотирижильний, перерізом не менше 1.5 мм². Обов'язковою є наявність заземлення.

• Дренаж: Потрібне забезпечення гравітаційного відведення конденсату або використання дренажної помпи (опціонально, при неможливості самопливу).

• Розміщення: Внутрішній блок вимагає відступу від стелі не менше 50 мм для коректного забору повітря та роботи датчика температури. Необхідно виключити перешкоди перед 3D сенсором I-SEE для коректного сканування об'єму.

Вальцювальні з'єднання повинні виконуватися спеціалізованим інструментом R410A/R32 з дотриманням моменту затягування динамометричним ключем. Використання неякісного вальцювання є основною причиною витоку холодоагенту.

9. Аналіз сценаріїв використання

Оптимальні сценарії

1. Спальня: Завдяки режиму 19 дБ та відсутності підсвічування (або можливості його відключення), пристрій ідеально підходить для нічного використання. Система фільтрації забезпечує гіпоалергенне середовище.

2. Дитяча кімната: Датчик 3D I-SEE запобігає прямому влученню холодного потоку на дитину, мінімізуючи ризик простудних захворювань.

3. Вітальня з дизайнерським ремонтом: Модель у кольорі «Рубиново-червоний» стає частиною інтер'єру, не вимагаючи маскування.

Обмеження (Honest Constraints)

1. Основне опалення в суворому кліматі: Незважаючи на можливість роботи до -15°C, дана модель не повинна розглядатися як єдине джерело тепла в регіонах, де температура регулярно опускається нижче цієї позначки. ККД теплового насоса падає зі зниженням температури на вулиці.

2. Великі відкриті простори: Потужність 2.5 кВт строго обмежує площу ефективного обслуговування до 25-27 кв.м. Для приміщень формату open-space площею 40 кв.м. дана модель буде неефективна, працюючи на зношування.

3. Серверні з високим теплонавантаженням: Хоча робота на охолодження можлива взимку, для критично важливих об'єктів краще використовувати напівпромислові серії з великим ресурсом безперервної роботи 24/7.

10. Економічне обґрунтування та вартість володіння

Вартість MSZ-LN25VG2R висока щодо середньоринкових показників, проте розрахунок сукупної вартості володіння (TCO – Total Cost of Ownership) на горизонті 10 років виявляє раціональність інвестиції.

1. Економія електроенергії: Клас A+++ знижує рахунки за електрику на 30-40% проти моделями класу A. У разі постійного зростання тарифів це істотний чинник.

2. Відсутність витратних матеріалів: Багаторазовий фільтр Plasma Quad Plus заощаджує кошти, які в інших моделях з HEPA-фільтрами витрачаються на щорічну заміну картриджів.

3. Ресурс: Розрахунковий термін служби обладнання Mitsubishi Electric складає 10-15 років, що у 2-3 рази перевищує ресурс бюджетних китайських OEM-брендів.

11. Висновок

Кондиціонер Mitsubishi Electric MSZ-LN25VG2R - це складний інженерний продукт, орієнтований на споживача, що ставить в основу фізичний комфорт, якість повітря і довговічність. Це вибір раціонального перфекціоніста. Пристрій забезпечує не просто охолодження, а створення здорового мікроклімату з мінімальним акустичним та енергетичним слідом.

При виборі даної моделі користувач платить не за бренд, а за конкретні технології: двоступінчасту плазму, тепловізійний контроль, роздільне зонування потоку та матеріалознавство, що забезпечує чистоту внутрішніх вузлів. З інженерної точки зору це еталонна реалізація побутової спліт-системи на поточному рівні розвитку кліматичної техніки.

Для фінального прийняття рішення рекомендується перевірити відповідність теплоприток приміщення потужності 2.5 кВт та передбачити кваліфікований монтаж, оскільки якість установки на 50% визначає надійність роботи системи такого рівня.
