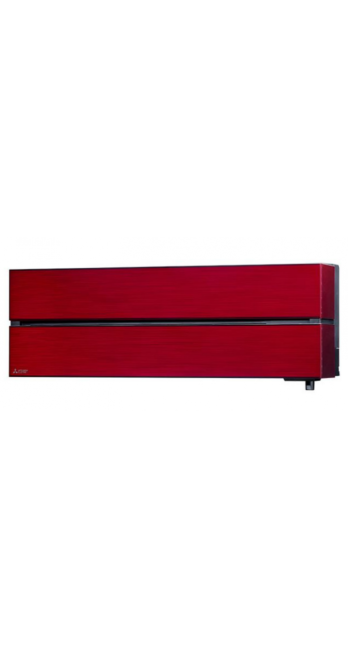

Кондиціонер повітря Mitsubishi Electric MSZ-LN50VG2R

Опис Кондиціонер повітря Mitsubishi Electric MSZ-LN50VG2R

Інженерний аналіз спліт-системи Mitsubishi Electric MSZ-LN50VG2R (Серія Premium Inverter)

1. Ідентифікація сутності та технічне позиціонування

Модель MSZ-LN50VG2R відноситься до флагманської лінійки настінних кондиціонерів Mitsubishi Electric серії "Premium Inverter" (LN). Індекс «50» у номенклатурі вказує на номінальну холодопродуктивність 5.0 кВт, що визначає цільове призначення обладнання: обслуговування приміщень площею від 40 до 55 м² залежно від висоти стелі та коефіцієнта теплонадходжень. Індекс "R" (Ruby Red) позначає колірне рішення внутрішнього блоку - рубіново-червоний з багатошаровим лакофарбовим покриттям, що включає прозорий верхній шар для створення візуальної глибини текстури. Суфікс VG2 вказує на другу ревізію платформи, оптимізовану під холодоагент R32 з оновленими алгоритмами управління інвертором.

Устаткування класифікується як тепловий насос «повітря-повітря» з розширеним температурним діапазоном експлуатації, призначений для реалізації двох основних сценаріїв: ефективне кондиціювання великих житлових зон (вітальні, студії) та використання як джерела опалення у міжсезоння та зимовий період до -15°C.

2. Термодинамічна архітектура та енергоефективність

Фундаментальним елементом системи є компресор із технологією векторного управління (Vector-Wave Eco Inverter). На відміну від стандартних інверторних схем, де керування здійснюється широтно-імпульсною модуляцією, векторний метод аналізує положення ротора в реальному часі, оптимізуючи магнітний потік статора.

Фактичні параметри продуктивності:

• Холодопродуктивність: Номінальна - 5.0 кВт. Діапазон модуляції – від 1.0 до 6.0 кВт. Нижній поріг 1.0 кВт критично важливий для запобігання частим циклам старт/стоп (тактування) при досягненні цільової температури, що продовжує ресурс компресора.

• Теплопродуктивність: Номінальна - 6.0 кВт. Пікова продуктивність може досягати 8.2 кВт за плюсових температур зовнішнього повітря, що забезпечує швидке прогрівання приміщення.

• Енергоефективність (SEER/SCOP): Коефіцієнт сезонної енергоефективності в режимі охолодження (SEER) становить 8.5 (Клас A+++). Це означає, що за сезон експлуатації система генерує 8.5 кВт морозу на кожен витрачений 1 кВт електроенергії. Коефіцієнт у режимі нагріву (SCOP) дорівнює 4.6 (Клас A++).

Вплив холодоагенту R32: Перехід на дифторметан (R32) продиктований не тільки екологічними вимогами (GWP=675 проти 2088 R410a), але й термодинамікою. R32 має меншу в'язкість і більш високу питому теплоту пароутворення. Це дозволило інженерам Mitsubishi Electric зменшити діаметр теплообмінних трубок, знизивши гідравлічний опір і збільшивши ефективність теплопередачі приблизно на 4-6% порівняно з аналогами на R410a. Для користувача це конвертується у зниження інерційності системи: вихід заданий режим відбувається швидше.

3. Аеродинаміка та керування повітряним потоком (Double Flap)

У моделі MSZ-LN50VG2R реалізовано систему незалежного розподілу повітря Double Flap. Конструктивно це виражено у наявності двох незалежних горизонтальних жалюзі, кожна з яких оснащена власним електроприводом. На відміну від монолітних заслінок, це рішення дозволяє фізично розділити повітряний потік на два вектори.

Сценарії використання Double Flap:

1. Одночасне обслуговування різних зон: Одна частина потоку може бути спрямована горизонтально (вздовж стелі) для охолодження дальньої частини кімнати, друга вертикально вниз для обслуговування зони безпосередньо під блоком.

2. Уникнення прямого обдування: При роботі в режимі охолодження система здатна спрямовувати холодне повітря вище за рівень знаходження людей, використовуючи ефект Коанда (прилипання струменя до поверхні стелі), що мінімізує ризик простудних захворювань і дискомфорту.

Внутрішній блок типорозміру «50» генерує повітряний потік до 834 м3/год (в режимі Powerful). Це значний обсяг, який вимагає грамотного акустичного проектування. Крильчатка вентилятора має збільшений діаметр та оптимізований профіль лопатей для зниження турбулентності на краях, що дозволяє зберігати акустичний комфорт навіть за високої продуктивності.

4. Когнітивна сенсорика: 3D I-See Sensor

Система управління спирається дані інфрачервоного датчика 3D I-See Sensor. Це не просто датчик руху (PIR), а тепловізор, що сканує об'єм приміщення. Сенсорний модуль розташований у висувному блоці в нижній частині корпусу та здійснює зворотно-поступальні рухи, розбиваючи простір на 752 контрольні зони.

Алгоритмічна логіка сенсора:

1. Побудова теплової карти: Датчик фіксує температуру поверхонь (підлогу, стіни, меблі, вікна). Це дозволяє системі реагувати не на температуру повітря біля стелі (де висить блок), а на "температуру, що відчувається" в зоні перебування людини.

2. Визначення присутності: Система розрізняє теплові сигнатури людей та свійських тварин.

3. Логіка енергозбереження: Якщо в приміщенні не фіксується рух протягом заданого часу (наприклад, 60 хвилин), кондиціонер переходить у режим енергозбереження, збільшуючи цільову температуру на 2°C.

4. Керування вектором (Direct/Indirect): Користувач може вибрати режим "На людину" (для швидкого зігрівання) або "Від людини" (для комфортного охолодження без протягів). Блок управління, отримуючи координати теплової плями від 3D I-See, автоматично коригує кути нахилу ламелей Double Flap.

5. Система активної фільтрації Plasma Quad Plus

На відміну від пасивних HEPA-фільтрів, що створюють високий опір повітряному потоку, MSZ-LN50VG2R використовує активну плазмову систему очищення Plasma Quad Plus.

Фізичний принцип дії Система генерує низькотемпературну плазму за допомогою високовольтного розряду між електродами з вольфраму.

1. Бактерицидна обробка: Плазмовий розряд руйнує клітинні оболонки бактерій та денатурує білкові структури вірусів. Ефективність підтверджена незалежними тестами (наприклад, Дослідницьким центром екологічних наук Кітасато) та становить до 99% нейтралізації за 115-160 хвилин роботи у закритому обсязі 25 м³.

2. Електризація та уловлювання PM2.5: Дрібнодисперсні частинки пилу та алергени, проходячи через поле іонізації, отримують електричний заряд. Далі вони притягуються до осадових пластин фільтра, що мають протилежний потенціал. Це дозволяє вловлювати частинки розміром до 2.5 мікронів (PM2.5), які вільно проходять через звичайні сітчасті фільтри.

Важливо, що плазмова система є обслуговуваною. Фільтруючий елемент не вимагає заміни - його необхідно промивати водою раз на 6 місяців для видалення забруднень, що накопичилися, і відновлення ефективності електростатичного поля.

6. Технологія захисту поверхонь Dual Barrier Coating

Однією з головних проблем експлуатації кліматичного обладнання є деградація показників із часом через забруднення внутрішніх елементів. Пил і жирові відкладення на крильчатці вентилятора змінюють його аеродинаміку, знижуючи витрату повітря та збільшуючи шум. Забруднення теплообмінника погіршує теплознімання, змушуючи компресор працювати з підвищеним навантаженням.

Mitsubishi Electric застосовує у серії LN технологію Dual Barrier Coating. Це гібридне покриття, що наноситься на теплообмінник, вентилятор та внутрішні димарі.

• Гідрофільний компонент: Запобігає прилипанню гідрофобних забруднювачів (жир, масляні аерозолі, тютюнові смоли).

• Гідрофобний компонент: Відштовхує гідрофільні забруднювачі (пил, ворсинки тканини).

Інженерний зміст покриття полягає не в "самоочищенні", а в уповільненні процесу забруднення. Це не скасовує необхідність сервісного обслуговування, але дозволяє зберігати паспортні значення енергоефективності та рівня шуму протягом усього міжсервісного інтервалу.

7. Акустичні характеристики та психоакустика

Для моделі потужністю 5.0 кВт рівень звукового тиску є критичним параметром.

• Мінімальний рівень шуму (Silent Mode): 27 дБ(А). Це вище, ніж у молодших моделей серії (19 дБ(А) у LN25), що з фізикою процесу: для зняття 5 кВт холоду потрібно прокачати значно більший обсяг повітря. Значення 27 дБ(А) відповідає рівню шепоту або шуму фону тихої бібліотеки.

• Номінальний рівень: У стандартному режимі роботи рівень шуму варіюється в діапазоні 30-35 дБ(А), що є комфортним для денного перебування, але може бути чутним у нічний час для людей з високою чутливістю слуху.

Важливий як рівень звукового тиску, а й спектр шуму. Інженери усунули високочастотні складові (свист двигуна, дзвін фреону) та низькочастотний гул вібрації. Звук роботи MSZ-LN50VG2R характеризується як широкосмуговий "білий шум" потоку повітря, який психоакустично сприймається легше ніж тональні шуми.

8. Обмеження та експлуатаційні вимоги (Honest Constraints)

Для забезпечення заявленого терміну служби та характеристик користувач зобов'язаний враховувати низку жорстких інженерних обмежень:

1. Електроживлення: Максимальний робочий струм може досягати 10-12 Ампер. Підключення повинно здійснюватись виділеною лінією з автоматичним вимикачем відповідного номіналу. Категорично не рекомендується використання побутових подовжувачів.

2. Монтажні допуски: Мінімальна довжина траси (фреонопроводу) становить 3 метри. Якщо фізична відстань менша (наприклад, монтаж бутербродом), необхідно згортати трубу в кільце за зовнішнім блоком. Порушення цієї вимоги призводить до передачі вібрації від компресора на внутрішній блок та гідравлічним ударам холодоагенту.

3. Відведення конденсату При роботі на обігрів зовнішній блок генерує значну кількість конденсату. Необхідно передбачити організацію дренажу або установку кабелю, що гріє, в піддон зовнішнього блоку, якщо планується експлуатація при негативних температурах, щоб уникнути намерзання льоду і блокування вентилятора. Модель VG2 не має вбудованого Тена піддону (на відміну від модифікацій VGHZ), тому для суворих зим це вимагає доопрацювання.

4. Wi-Fi та інтеграція: Вбудований інтерфейс Wi-Fi (адаптер MAC-567IF-E) працює лише в діапазоні 2.4 ГГц. Мережі 5 ГГц не підтримуються. При інтеграції до системи "Розумний дім" слід враховувати, що хмарний сервіс MELCloud має затримку відгуку в 1-3 секунди, що є нормою для хмарної архітектури, але має враховуватися при налаштуванні сценаріїв автоматизації.

9. Порівняння та раціональність вибору (Decision Support)

Вибір моделі MSZ-LN50VG2R (5.0 кВт) замість дешевшої MSZ-LN35VG2 (3.5 кВт) має бути обґрунтований теплотехнічним розрахунком.

• Ризик недостатньої потужності: Встановлення "35-ї" моделі в приміщення 50 м ² приведе до того, що інвертор буде працювати на 100% завантаженні (вище номіналу). Це нівелює економію енергії, підвищує рівень шуму та кратно знижує ресурс компресора.

• Ризик надмірної потужності: Встановлення "50-ї" моделі в кімнату 25-30 м ² приведе до роботи в режимі "старт-стоп", оскільки навіть мінімальна продуктивність (1.0 кВт) може бути надмірною. Це призведе до коливань температури та зниження комфорту.

Модель LN50 виправдана для приміщень з великими панорамними вікнами (висока інсоляція), верхніх поверхів будівель (нагрівання даху) або приміщень, поєднаних із кухнею/їдальнею, де є додаткові джерела тепла.

10. Довгострокова надійність та сервісна стратегія

Конструкція зовнішнього блоку MUZ-LN50VG2 використовує DC-двигуни вентиляторів з безконтактною комутацією, що унеможливлює знос щіткового вузла. Плати управління покриті силіконовим компаундом для захисту від вологи та пилу. Однак складність електроніки накладає вимоги до якості електромережі. У регіонах з нестабільною напругою рекомендується встановлення стабілізатора напруги інверторного типу.

Фільтраційна система вимагає регулярного догляду:

• Сітчасті фільтри: Чищення пилососом кожні 2 тижні.

• Блок Plasma Quad: Промивання водою кожні 6 місяців.

• Дезодоруючий фільтр: Не підлягає відновленню, потребує заміни раз на рік-півтора за наявності запахів.

11. Висновок: Інтегральна оцінка

Mitsubishi Electric MSZ-LN50VG2R є технічно складним інструментом клімат-контролю, в якому пріоритет відданий автоматизації комфорту та якості повітря. Висока вартість обладнання обумовлена не маркетинговим позиціонуванням, а собівартістю компонентів: сенсора 3D I-See, плазмового реактора, системи роздільного приводу жалюзі та компресора з рідкісноземельними магнітами.

Це раціональний вибір для користувачів, що розглядають кондиціонер як елемент інженерної інфраструктури будинку з горизонтом експлуатації 10-15 років, де є первинні параметри акустичного комфорту, чистоти повітря та відсутності протягів, а не мінімізація початкових витрат. Система забезпечує повну прозорість управління та передбачуваність результату в рамках заявлених фізичних обмежень.
