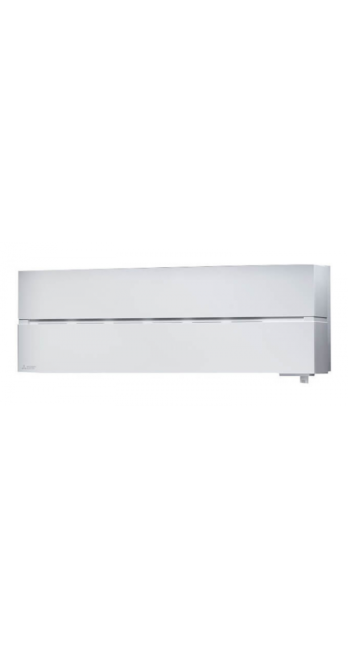

Опис Кондиціонер повітря Mitsubishi Electric MSZ-LN60VG2W

Кондиціонер повітря Mitsubishi Electric MSZ-LN60VG2W: Інженерний аналіз та специфікація

1. Архітектура та призначення системи

Спліт-система Mitsubishi Electric MSZ-LN60VG2W відноситься до серії «Преміум інвертор» (LN) і є кліматичним обладнанням високої продуктивності, розрахованим на обслуговування приміщень площею до 60 квадратних метрів. Індекс «60» у маркуванні вказує на номінальну холодопродуктивність 6.1 кВт, що переводить цей пристрій з категорії побутових спальних рішень до класу обладнання для просторих віталень, офісних open-space зон або студійних апартаментів. Суфікс «VG2» позначає використання оновленої ревізії зовнішнього блоку з холодоагентом R32 та розширеними можливостями інтеграції до системи розумного будинку, при цьому зберігаючи стандартний температурний діапазон роботи на обігрів до -15°C (на відміну від модифікацій Zubadan). Колір внутрішнього блоку «Natural White» (білий) не є декоративним рішенням: пластик має глибинну структуру фарбування, стійку до ультрафіолету, що запобігає пожовтенню матеріалу — критичний аспект для обладнання з розрахунковим терміном служби більше 10 років.

1.1. Цільовий профіль експлуатації

Вибір моделі MSZ-LN60VG2W повинен базуватись на строгому теплотехнічному розрахунку. Надмірна потужність (установка в кімнату 20-30 м²) призведе до частого циклювання компресора (режим старт-стоп), навіть незважаючи на інверторне керування, що знизить ресурс обладнання та комфорт через різкі перепади температур. Оптимальні сценарії використання:

• Житлові зони: Вітальні, об'єднані з кухнею, площею 50-65 м2 з високими теплопритоками (панорамне скління, південна сторона).

• Комерційні приміщення: Переговорні кімнати із щільною розсадкою людей та офісною технікою.

• Серверні кімнати (з обмеженнями): Дозволяється використання завдяки функції ротації та резервування (при встановленні дроту PAR-40MAA та адаптера), але з урахуванням нижньої межі охолодження до -10°C.

2. Термодинаміка та компресорний вузол

В основі продуктивності системи лежить двороторний компресор (Twin Rotary) виробництва Mitsubishi Electric. На відміну від стандартних ротаційних компресорів, двороторна схема забезпечує оппозитне обертання ексцентриків, що фізично компенсує вібрації валу. Це критично важливо для моделі потужністю 6 кВт, де навантаження на вал значно вищі, ніж у моделях молодших серій.

2.1. Управління потужністю та PAM-інвертор

Система використовує технологію векторного керування інвертором з амплітудно-імпульсною модуляцією (PAM).

• Суть технології: Контролер максимально наближає форму струму в ланцюзі живлення інвертора до синусоїдальної, усуваючи вищі гармоніки.

• Практичний результат: Коефіцієнт потужності наближається до 98%. Це означає, що електроенергія не витрачається на паразитне нагрівання обмоток і перешкоди в мережі, а перетворюється на корисну роботу. Для користувача це виражається у показниках сезонної енергоефективності: SEER 7.5 (клас A++) та SCOP 4.6 (клас A++). Зверніть увагу: клас A++++ у цій лінійці доступний лише моделей 25 і 35; для потужності 60 показники A є фізичною межею для побутового форм-фактора.

2.2. Холодоагент R32: Термодинамічні переваги

Перехід на дифторметан (R32) у моделі MSZ-LN60VG2W обумовлений не лише екологічними вимогами (ПГП=675), а й інженерною необхідністю підвищення продуктивності.

1. Питома холодопродуктивність: R32 має більш високу приховану теплоту випаровування в порівнянні з R410A. Це дозволяє знизити масову витрату фреону за збереження тієї ж потужності охолодження.

2. Теплопровідність: Вища теплопровідність R32 покращує теплообмін у випарнику та конденсаторі, що дозволяє утримувати габарити внутрішнього блоку в розумних межах (890 мм ширини) при потужності 6 кВт.

3. В'язкість: Знижена в'язкість зменшує втрати тиску в трубопроводах, допускаючи збільшення довжини магістралі до 30 метрів та перепаду висот до 15 метрів, що спрощує монтаж у котеджах та дворівневих квартирах.

3. Аеродинаміка та акустичні характеристики

Цей розділ вимагає максимальної чесності щодо очікувань користувача. Модель MSZ-LN60VG2W фізично не може бути безшумною на рівні 19 дБ(А) як молодша модель LN25. Для зняття 6 кВт тепла через теплообмінник необхідно прокачати значний об'єм повітря – до 984 м³/година у максимальному режимі.

3.1. Реальні рівні звукового тиску

• Низька швидкість (Silent): 29 дБ(А). Це рівень пошепки. В абсолютній тиші спальні звук роботи вентилятора буде помітний. Це платня за високу продуктивність.

• Середня/висока швидкість: 37-45 дБ(А). Порівняно з фоновим шумом офісу.

• Максимальна продуктивність: 49 дБ(А). Використовується лише для швидкого охолодження, після чого автоматика знижує оберти.

3.2. Система розподілу повітря Double Flap

Внутрішній блок оснащений двома незалежними горизонтальними жалюзі (Double Flap), кожна з яких має електропривід.

• Інженерна логіка: Поділ повітряного потоку на дві зони дозволяє одночасно обслуговувати двох осіб, що знаходяться в різних частинах кімнати, або створювати складні сценарії циркуляції (наприклад, ефект Коанда, що настилає, для запобігання протягам).

• Вертикальні жалюзі: Також керуються з пульта окремо для лівої та правої половини, що дає повний контроль над вектором подачі повітря у горизонтальній площині.

4. Система очищення повітря Plasma Quad Plus

На відміну від механічних фільтрів система Plasma Quad Plus є активним електростатичним комплексом знезараження. Це не маркетингова опція, а повноцінний інженерний модуль, інтегрований у огорожі.

4.1. Принцип дії

Система створює завісу із низькотемпературної плазми за допомогою електричного розряду високої напруги між електродами з вольфраму.

1. Бактерії та віруси: Плазмовий розряд руйнує білкові оболонки мікроорганізмів, інактивуючи їхню здатність до розмноження (ефективність до 99% підтверджена тестами в камері 25 м³).

2. Алергени: Денатурація білків пилку та епідермісу свійських тварин, що переводить їх у хімічно нейтральний стан.

3. PM2.5: Тверді мікрочастинки одержують електричний заряд і осідають на протилежно зарядженому фільтруючому елементі.

4.2. Технологія Dual Barrier Coating

Внутрішні елементи блоку (теплообмінник, вентилятор та димарі) покриті гібридним складом Dual Barrier Coating.

• Гідрофільна частина покриття: Перешкоджає налипанню маслянистих аерозолів (жири, тютюнові смоли).

• Гідрофобна частина покриття: Відштовхує гідрофільні забруднення (пил, ворс).

• Результат: Збереження аеродинамічних характеристик та енергоефективності протягом усього терміну служби, а також зниження частоти професійного чищення блоку.

5. Інтелектуальна сенсорика 3D I-See

Датчик 3D I-See це тепловізор, встановлений у висувному блоці на лицьовій панелі. Він сканує обсяг приміщення, розбиваючи його на 752 контрольні зони.

5.1. Алгоритми аналізу

Сенсор фіксує непросто рух, а тепловий портрет приміщення.

1. Визначення присутності: Датчик розрізняє людей та домашніх тварин за температурою та характером переміщення.

2. Локалізація: Система визначає точне розташування людей для реалізації сценаріїв «Пряме обдування» (швидке охолодження) або «Непряме обдування» (комфортна підтримка температури без протягів).

3. Енергозбереження: За відсутності людей протягом заданого часу (налаштовується) система переходить в економічний режим, підвищуючи вставку на 2°C, а потім може повністю відключитися.

6. Комунікаційні можливості та Smart-інтеграція

Модель MSZ-LN60VG2W штатно оснащена Wi-Fi адаптером MAC-567IF-E1, прихованим усередині корпусу.

6.1. Хмарний сервіс MELCloud

Управління здійснюється через програму MELCloud, яка надає доступ не тільки до зміни температур, а й до інженерної телеметрії:

• Моніторинг енергоспоживання.

• Коди помилок та стан системи.

• Програмування тижневих таймерів із урахуванням геолокації.

6.2. Інтеграція до BMS

Через шлюзи (опціонально) можлива інтеграція до систем KNX, Modbus, BacNet, що дозволяє використовувати кондиціонер як виконавчий пристрій у складних сценаріях клімат-контролю розумного будинку.

7. Технічні специфікації та вимоги до монтажу

Для забезпечення заявлених характеристик необхідне суворе дотримання регламенту монтажу.

7.1. Параметри електроживлення

• Електроживлення: Підводиться до зовнішнього блоку.

• Кабель міжблочний: 4 жили х 1.5 мм² (мінімум). Враховуючи високий струм споживання (робочий струм до 10А, пусковий вище), рекомендується використовувати окрему лінію живлення з автоматичним вимикачем типу C на 16А або 20А.

• Заземлення: Строго обов'язково для коректної роботи електроніки та системи плазмового очищення.

7.2. Фреонова магістраль

• Діаметри труб: Газ - 1/2 дюйми (12.7 мм), Рідина - 1/4 дюйми (6.35 мм). Важливо: діаметр газової труби відрізняється від моделей 25/35 (там 3/8 дюйми). Використання старих трас потребує перевірки діаметра.

• Дозаправка: Заводська заправка розрахована на трасу до 7 метрів (стандарт) або до 10-15 метрів (вимагає уточнення щодо конкретної партії постачання у мануалі). Понад це потрібна дозаправка 20 г/м.

7.3. Дренажна система

Внутрішній блок генерує значну кількість конденсату (до 2-3 літрів на годину за високої вологості). Дренажний шланг повинен мати постійний ухил не менше ніж 1% (1 см на 1 м довжини).

8. Обмеження та експлуатаційні нюанси

Чесний підхід до вибору обладнання потребує розуміння його обмежень.

1. Габарити: Внутрішній блок має розміри 890x307x233 мм та вагу 15.5 кг. Це масивний пристрій, що вимагає надійної основи стіни (бетон, цегла, посилений профіль гіпсокартону). Монтаж на одинарний лист ГКЛ заборонено.

2. Обігрів: Гарантований діапазон роботи на обігрів – до -15°C. За більш низьких температур продуктивність падає, і автоматика може зупинити компресор захисту. Для основного опалення в серйозному кліматі ця модель не призначена (для цього існує серія Zubadan).

3. Обслуговування фільтрів: Плазмова система вимагає регулярного промивання електродних блоків теплою водою (приблизно раз на 3 місяці) для збереження ефективності генерації розряду. Забруднення електродів блокує роботу Plasma Quad.

9. Комплектація та логістика

У комплект поставки входять:

• Внутрішній блок MSZ-LN60VG2W (білий колір).

• Зовнішній блок MUZ-LN60VG2.

• ІЧ-пульт управління з підсвічуванням екрана (колір відповідає внутрішньому блоку).

• Монтажна пластина, фільтри (встановлені), батареї, інструкція.

• Увага: Віброопори, кронштейни та мідні труби не входять до заводської комплектації та купуються/монтуються окремо інсталятором.

10. Причинно-наслідковий зв'язок ціни та якості

Вартість Mitsubishi Electric MSZ-LN60VG2W обумовлена використанням компонентів промислового класу у побутовому корпусі.

• Ціна/Ресурс: Відсутність пускових конденсаторів (використовується IPM-модуль), висока якість паяння теплообмінників та захист плат управління силіконом забезпечують розрахунковий ресурс MTBF (Mean Time Between Failures) значно вищий за середній по ринку.

• Ціна/Комфорт: Складна система жалюзі та тепловізор вимагають прецизійної механіки та сервоприводів, що формує собівартість пристрою, але виключає протяги.

Заключний інженерний висновок

Mitsubishi Electric MSZ-LN60VG2W – це безкомпромісне рішення для охолодження та обігріву у міжсезоння приміщень великої площі (50-60 м²). Вибір даної моделі виправданий для користувачів, що ставлять у пріоритет якість повітря (плазмове очищення), відсутність протягів (розумна сенсорика) та довговічність. Модель не підходить для маленьких кімнат через надмірну потужність та акустичні характеристики. Інвестиція в це обладнання є раціональною з точки зору сукупної вартості володіння (TCO) за рахунок високої енергоефективності та мінімізації експлуатаційних витрат протягом 10+ років.
