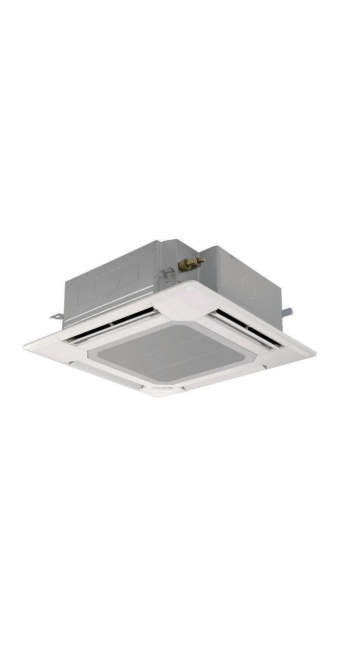

Опис Кондиціонер повітря Mitsubishi Electric PLA-M50EA

Інженерний огляд та специфікація: Внутрішній касетний блок Mitsubishi Electric PLA-M50EA

1. Системна ідентифікація та призначення

Модель Mitsubishi Electric PLA-M50EA є внутрішнім блоком касетного типу, що відноситься до напівпромислової серії Mr. Slim. Пристрій призначений для прихованого монтажу у простір підвісної стелі та орієнтований на обслуговування приміщень комерційного, адміністративного чи житлового призначення площею до 50–55 квадратних метрів (залежно від теплоприток).

Ключовою особливістю даного обладнання є чотирипотокове розподілення повітря з можливістю незалежного регулювання кожної заслінки, що дозволяє адаптувати аеродинаміку приміщення під складні планувальні рішення. Модель не є автономним пристроєм та вимагає підключення до сумісного зовнішнього блоку (компресорно-конденсаторного агрегату) для формування замкнутого контуру циркуляції холодоагенту.

Устаткування спроектоване для роботи у складі систем з високою сезонною енергоефективністю та розраховане на тривалий життєвий цикл (10–15 років) за дотримання регламенту технічного обслуговування. Основний сценарій використання – приміщення з високими вимогами до акустичного комфорту та відсутності прямих повітряних потоків на користувачів (протягів).

2. Архітектура повітряного потоку та аеродинаміка

Горизонтальний розподіл (Ефект Коанда)

Інженерна концепція блоку PLA-M50EA виходить з використання фізичного ефекту Коанда. Конструкція випускних дифузорів і форма заслінок спроектовані таким чином, щоб струмінь охолодженого повітря, що виходить, настилалася на поверхню стелі, а не опускалася вертикально вниз. Це рішення запобігає потраплянню холодного потоку в робочу зону (зону знаходження людей), що є критично важливим для офісних просторів типу Open Space та ресторанів.

Охолоджене повітря розподіляється вздовж стелі, втрачає швидкість і змішується з теплим повітрям приміщення за рахунок ежекції, плавно опускається вниз вже підготовленим за температурою. Це виключає зони локального переохолодження та температурну стратифікацію (розшарування повітря за висотою).

Турбовентилятор та дифузор

Усередині корпусу встановлений турбовентилятор великого діаметру з профільованими лопатями. На відміну від стандартних осьових вентиляторів, дана конструкція дозволяє:

1. Забезпечувати стабільний тиск повітря навіть при забрудненні фільтруючих елементів.

2. Знижувати турбулентність потоку всередині корпусу, що впливає на акустичні характеристики.

3. Поступово обдувати теплообмінник складної форми, забезпечуючи максимальне знімання холоду з одиниці площі випарника.

Конструкція передбачає 72 варіанти налаштування напрямку повітряного потоку, що дозволяє інтегрувати блок у приміщення складної геометричної форми (Г-подібні кімнати, приміщення з перегородками).

3. Сумісність та конфігурація спліт-системи

Модель PLA-M50EA є універсальним внутрішнім блоком, сумісним із кількома типами зовнішніх агрегатів, що працюють на холодоагенті R32 та R410A. Вибір зовнішнього блоку визначає фінальні характеристики системи (клас енергоефективності, допустиму довжину магістралі, діапазон робочих температур).

Варіанти агрегації:

1. Серія Standard Inverter (SUZ-M50VA/SUZ-KA50VA). Базова комплектація Забезпечує оптимальне співвідношення ціни та продуктивності. Підходить для стандартних комерційних об'єктів, де довжина фреонової магістралі вбирається у 30 метрів. Система забезпечує стабільну підтримку температури, але має обмеження по довжині трас та перепаду висот.

2. Серія Power Inverter (PUZ-ZM50VKA). Преміальна комплектація Використання зовнішнього блоку серії ZM дозволяє досягти максимальних показників сезонної енергоефективності (SEER до 7.2 клас A++). Технологія Power Inverter мінімізує споживання електроенергії у режимах часткового завантаження. Ключова перевага – збільшена довжина магістралі (до 50 метрів) та перепад висот (до 30 метрів), що критично для висотних будівель чи складної архітектури трас.

3. Мульти-спліт-системи (MXZ). Блок може бути інтегрований до складу мульти-системи, де одного зовнішнього блоку підключається кілька внутрішніх різного типу. Це рішення актуальне для фасадів з обмеженнями розміщення зовнішніх блоків.

При проектуванні необхідно враховувати, що холодопродуктивність системи визначається парою «внутрішній + зовнішній блок». Номінальна продуктивність 5.0 кВт досягається за стандартних умов (температура всередині +27°C, зовні +35°C).

4. Інтелектуальна система 3D I-See Sensor (Опціонально)

Блок PLA-M50EA підтримує встановлення кутової панелі з інтегрованим 3D датчиком I-See (модель PAC-SJ41TM-E). Це не просто датчик руху, а тепловізор із матричною структурою, який сканує об'єм приміщення, розбиваючи його на температурні зони.

Алгоритміка роботи сенсора:

1. Визначення становища людей. Датчик фіксує теплове випромінювання та визначає координати знаходження людей у приміщенні. На основі цих даних система може автоматично коригувати напрямок повітряного потоку (відводити потік від людини або навпаки направляти на нього в режимі обігріву).

2. Виявлення температурних аномалій. Сенсор виявляє зони з підвищеною температурою (наприклад, біля вікна на сонячній стороні або біля офісної техніки) та локально посилює охолодження у цьому секторі.

3. Енергозбереження. У разі відсутності людей у приміщенні протягом заданого часу система автоматично переходить у режим енергозбереження або повністю відключається, що знижує експлуатаційні витрати на 30–40%.

Дана технологія переводить управління кліматом із площини підтримки середньої температури в площину управління локальним комфортом та енергоспоживанням.

5. Акустичні характеристики та віброізоляція

Для моделі PLA-M50EA характерні одні із найнижчих показників звукового тиску у класі касетних систем.

• Мінімальний рівень шуму: 27 дБ(А) .

• Максимальний рівень шуму: 32 дБ(А) .

Для порівняння: фоновий шум у тихій бібліотеці становить близько 30 дБ(А), звичайна розмова – 60 дБ(А). Досягнення таких показників забезпечено комплексом інженерних рішень:

1. Аеродинамічний профіль крильчатки. Зниження зриву потоку повітря з лопат вентилятора зменшує генерацію широкосмугового шуму.

2. Герметизація підшипників. Використання малошумних підшипників електромотора унеможливлює механічні призвуки.

3. Структура теплообмінника. Низький аеродинамічний опір ребра випарника дозволяє прокачувати необхідний об'єм повітря на менших обертах вентилятора.

Відсутність низькочастотного гулу та вібрацій робить блок придатним для встановлення в переговорних кімнатах, кабінетах керівників та спальних зонах.

6. Монтажні специфікації та обмеження

Інтеграція касетного блоку до інженерної інфраструктури будівлі потребує суворого дотримання монтажних протоколів. Помилки на цьому етапі можуть призвести до протікання конденсату, підвищеного шуму або зниження продуктивності.

Габарити та стельовий простір

• Розміри блоку (ШxГxВ): 840 x 840 x 245 мм.

• Розмір декоративної панелі (PLP-6EA): 950 x 950 мм.

• Необхідний стельовий простір: мінімум 260 мм (для забезпечення доступу до комунікацій та коректного відведення повітря).

Блок монтується на шпильках (анкерах) до основного перекриття. Конструкція декоративної панелі допускає невелику похибку у вирівнюванні блоку, проте рекомендується використання лазерного рівня для забезпечення ідеального горизонту. Перекіс блоку неприпустимий і призведе до некоректної роботи дренажної системи.

Дренажна система

PLA-M50EA має вбудований дренажний насос високого тиску.

• Висота підйому конденсату: до 850 мм від рівня нижньої площини блоку.

• Це дозволяє прокладати дренажну трасу з ухилом навіть за наявності перешкод (балок, інших комунікацій) у стельовому просторі.

• Система оснащена датчиком рівня води, який аварійно зупиняє роботу блоку під час засмічення дренажу, запобігаючи протіканню конденсату в приміщення.

Електроживлення та комунікації

Електроживлення підводиться до зовнішнього блоку. Внутрішній блок отримує живлення та керуючі сигнали по міжблочному кабелю (зазвичай 4 жили). Перетин кабелю розраховується виходячи з довжини траси, але не менше ніж 1.5 мм². Важливо дотримуватись фазування та полярність підключення керуючої лінії (S1, S2, S3).

7. Технічне обслуговування та експлуатація

Регламент обслуговування є критичним фактором збереження гарантії та заявлених характеристик.

1. Фільтри грубої очистки. Доступні для користувача без використання інструменту. Вимагають промивання кожні 500 годин роботи (індикація на пульті нагадає про необхідність). Забитий фільтр знижує витрату повітря, що веде до обмерзання випарника та ризику гідроудару компресора.

2. Теплообмінник та дренажна ванна. Вимагають професійного очищення із застосуванням мийок високого тиску та антибактеріальних складів мінімум 1 раз на рік (перед початком сезону).

3. Діагностика електроніки Система самодіагностики виводить коди помилок на провідний пульт управління. Це дозволяє сервісному інженеру локалізувати несправність (наприклад, відмова термістора, помилка зв'язку, перевантаження струмом) без повного розбирання системи.

8. Енергоефективність та екологічний стандарт R32

Перехід на холодоагент R32 (дифторметан) моделі PLA-M50EA продиктований не тільки екологічними директивами, але і термодинамічною ефективністю.

• Теплопровідність. R32 має більш високу теплопровідність у порівнянні з R410A, що дозволяє збільшити холодопродуктивність при тому ж розмірі теплообмінника.

• В'язкість. Найменша в'язкість газу знижує втрати тиску у магістралях, що підвищує загальний ККД системи на 5–9%.

• Екологія. Потенціал глобального потепління (GWP) у R32 утричі нижчий, ніж у R410A. Крім того, система вимагає меншого обсягу заправки холодоагенту (за масою).

У комбінації з інверторними зовнішніми блоками серії ZM система досягає показників сезонної енергоефективності SEER на рівні A++ / A+++. Це означає, що у 1 кВт спожитої електроенергії система генерує до 7 кВт холоду загалом за сезон.

9. Управління та інтеграція до BMS

Блок PLA-M50EA підтримує широкий спектр інтерфейсів керування, що дозволяє інтегрувати його як у прості, так і складні автоматизовані системи будівель.

1. Дротові пульти (PAR-41MAA). Повнофункціональний контролер із підсвічуванням, тижневим таймером, функцією обмеження температурного діапазону (актуально для офісів) та доступом до сервісних налаштувань.

2. Бездротові пульти (PAR-SL101A-E). Зручність, але обмежений функціонал діагностики. Вимагає встановлення приймача ІЧ-сигналів у кутову панель.

3. Wi-Fi інтерфейс (MAC-587IF-E). Підключення до хмарного сервісу MELCloud. Дозволяє керувати кліматом зі смартфона, планшета чи ПК. Забезпечує віддалений моніторинг помилок та споживання енергії.

4. M-NET та LonWorks. Через спеціальні шлюзи блок інтегрується до централізованих систем диспетчеризації будівель (BMS), що дозволяє керувати групами кондиціонерів за єдиним сценарієм.

10. Режими роботи та логіка автоматики

Вбудований мікропроцесор реалізує складні алгоритми управління підтримки заданих параметрів.

• Автоматичний перезапуск. Після збою електроживлення блок автоматично повертається до останніх налаштувань (температура, швидкість вентилятора, положення заслінок).

• Ротація та резервування (з пультом PAR-41MAA). При встановленні групи кондиціонерів (наприклад, в серверній), система може автоматично чергувати їх роботу для вирівнювання ресурсу і включати резервний блок при виході з основного основного або при перевищенні температурного порога.

• Режим осушення. Ефективне видалення вологи з повітря без істотного зниження температури.

• Нічний режим. Автоматичне зниження яскравості індикаторів та звукового тиску зовнішнього блоку для забезпечення комфорту в нічний час (вимагає підтримки зовнішнього блоку).

11. Порівняльний аналіз: Чому PLA-M?

У лінійці Mitsubishi Electric є різні серії касетних блоків. Вибір на користь серії PLA-M (Standard Inverter/Power Inverter) обумовлений такими факторами:

• На відміну від серії SLZ-M (компактні касети 600х600): PLA-M має значно більшу продуктивність і кращий повітророзподіл за рахунок повнорозмірного корпусу, але вимагає стандартної комірки стелі або вирізу під розмір 950х950.

• На відміну від канальних систем (PEAD/SEZ): Касетний блок не вимагає організації складної системи повітроводів та дифузорів. Монтаж простий і швидший, а обслуговування (чистка фільтрів) доступне без демонтажу стелі.

• У порівнянні з конкурентами: Ключова відмінність Mitsubishi Electric - якість пластику (не жовтіє, не деформується), надійність дренажної помпи (слабке місце багатьох брендів) та опрацювання аеродинаміки (відсутність протягів).

12. Комплектація та логістика

При замовленні обладнання важливо враховувати модульну структуру постачання. Повний комплект для монтажу PLA-M50EA включає:

1. Сам внутрішній блок PLA-M50EA (корпус, теплообмінник, вентилятор, плата керування).

2. Декоративна панель PLP-6EA (або модифікація з механізмом спуску фільтра або приймачем ІЧ-сигналу). Панель є обов'язковим елементом, без неї неможлива експлуатація.

3. Пульт керування (дротовий PAR-41MAA або бездротовий комплект). Вибирається замовником окремо.

4. Зовнішній блок (SUZ-KA50, SUZ-M50 чи PUZ-ZM50).

13. Висновок

Кондиціонер Mitsubishi Electric PLA-M50EA є еталоном інженерного підходу до кліматичного обладнання сегмента Light Commercial. Це не бюджетне рішення, але інвестиція в надійність, керованість та передбачуваність мікроклімату.

Система ідеально підходить для приміщень, де вимоги до комфорту співробітників чи клієнтів переважають бажання заощадити на капітальних витратах. Технічна реалізація розподілу повітря, можливості автоматизації та інтеграції до "Розумного дому", а також доведена надійність компресорів Mitsubishi Electric роблять цю модель раціональним вибором для довгострокової експлуатації (10+ років).

При виборі цього обладнання покупець платить не за бренд, а за конкретні інженерні технології: незалежні заслінки, датчик I-See, інверторні приводи постійного струму та розвинену логіку самодіагностики. Це інструмент для створення чітко визначених кліматичних умов, що працює за принципом «встановив і забув» (за умови регулярного ТО).

Вибір конкретної зв'язки (PLA-M50EA + Зовнішній блок) повинен проводитися на підставі теплотехнічного розрахунку приміщення, що враховує орієнтацію вікон, тепловиділення від обладнання та людей, а також архітектурні особливості будівлі. Тільки інженерний підхід до підбору гарантує відповідність очікувань реального результату.
