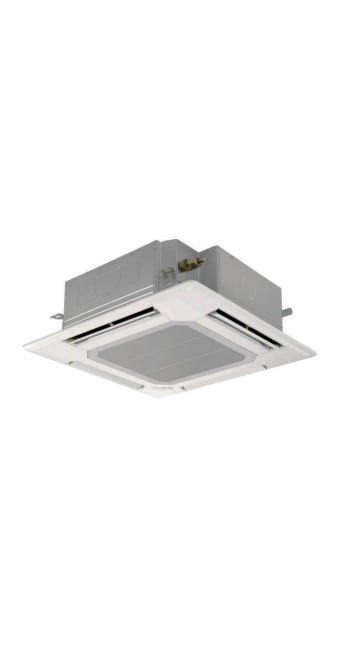

Опис Кондиціонер повітря Mitsubishi Electric PLA-M60EA

Інженерний аналіз системи кондиціювання Mitsubishi Electric PLA-M60EA (Mr. Slim)

1. Архітектура та позиціонування системи

Внутрішній блок касетного типу Mitsubishi Electric PLA-M60EA є кліматичним модулем напівпромислової серії Mr. Slim, призначений для прихованого монтажу за підвісною стелею. Дане обладнання класифікується як чотирипотокова система розподілу повітря із змінною геометрією потоку, орієнтована на приміщення комерційного та громадського призначення площею від 50 до 65 квадратних метрів (залежно від теплоприток).

Модель PLA-M60EA не є автономним пристроєм і функціонує виключно у складі спліт-системи у парі із сумісним зовнішнім блоком. Ключовою особливістю інженерної архітектури даної моделі є орієнтація на стандартну модульну сітку «Армстронг» (600×600 мм), що визначає її застосування в офісних центрах, торгових залах і технологічних приміщеннях, де критично важлива інтеграція в існуючу будівельну матрицю без порушення дизайну інтер'єру.

Система спроектована для роботи в режимі 24/7 з пріоритетом на енергоефективність при часткових (парціальних) навантаженнях, що відрізняє її від побутових серій, які оптимізовані під короткочасні пікові режими.

2. Аеродинаміка та розподіл повітряних потоків

Фундаментальною проблемою касетних кондиціонерів є ефект холодного душу, коли охолоджене повітря під дією гравітації вертикально опускається на робочі місця. У моделі PLA-M60EA цю проблему вирішено через застосування модернізованої форми заслінок і турбовентилятора збільшеного діаметра.

Горизонтальне настилання (Ефект Коанда)

Конструкція напрямних заслін забезпечує можливість горизонтальної подачі повітря вздовж площини стелі. При використанні даного режиму реалізується фізичний ефект Коанда: струмінь холодного повітря прилипає до поверхні стелі, проходить максимальну відстань від блоку і починає плавно опускатися вниз тільки після втрати швидкості і змішування з теплим повітрям приміщення. Це унеможливлює зони локального переохолодження в радіусі 1.5–2 метрів від блоку.

Незалежне регулювання заслінок

Кожна з чотирьох повітряних заслін оснащена індивідуальним приводом. Інженерний інтерфейс (через пульт PAR-40MAA) дозволяє встановити кут нахилу для кожної сторони окремо. Це критично важливо для приміщень складної конфігурації або при встановленні блоку в кутку кімнати, коли потрібно перекрити подачу повітря у бік стіни та посилити потік у центр залу.

Безступінчасте регулювання витрати повітря

Вентилятор оснащений двигуном постійного струму (DC-motor), що дає змогу плавно регулювати швидкість обертання. Це впливає не лише на шумові характеристики, а й на точність підтримання температури. На відміну від ступінчастих AC-двигунів, ця система адаптує витрату повітря під поточну дельту температур (різницю між уставкою та фактичною температурою в приміщенні).

3. Термодинаміка та сенсорна аналітика (3D I-See)

Ефективність моделі PLA-M60EA значно зростає при інтеграції опціонального датчика 3D I-See Sensor (встановлюється у кутову панель). Це не просто датчик руху, а тепловізійний сканер, який ділить зону, що обслуговується, на матрицю температурних полів.

Алгоритм роботи сенсора:

1. Датчик обертається на 360 градусів, аналізуючи інфрачервоне випромінювання від підлоги та об'єктів.

2. Визначення присутності: Система фіксує наявність людей по тепловій плямі та її переміщенню.

3. Логіка наведення/ухилення: Залежно від налаштувань електроніка може автоматично направляти потік повітря в зону знаходження людини (режим швидкого охолодження) або, навпаки, блокувати заслінку, спрямовану на людину (режим комфорту), перенаправляючи повітря через інші три канали.

4. Енергозбереження: За відсутності теплових сигнатур протягом заданого часу система переходить у режим зниженої продуктивності, а потім у режим очікування, що скорочує споживання електроенергії до 30-40% у період простою приміщення (наприклад, під час обідніх перерв або нарад в інших кімнатах).

4. Сумісність із зовнішніми блоками та холодоагенти

Модель PLA-M60EA є універсальним внутрішнім блоком, сумісним із кількома типами зовнішніх агрегатів Mitsubishi Electric. Вибір зовнішнього блоку визначає фінальні характеристики всієї системи.

Варіанти комплектації:

1. Серія Standard Inverter (SUZ-KA60/SUZ-M60):

   • Призначення: Базове використання.

   • Особливості: Оптимальне співвідношення ціна/якість. Робота на охолодження -15°C. Обмежена довжина траси (до 30 м). Підходить для більшості стандартних офісів та магазинів.

2. Серія Power Inverter (PUZ-ZM60):

   • Призначення: Технологічне охолодження та опалення у складних умовах.

   • Особливості: максимальна енергоефективність (SEER до 7.2). Збільшена довжина магістралі (до 50-55 м), що дозволяє розносити блоки на значну відстань (наприклад, дах та перший поверх). Робота в режимі нагрівання -20°C. Технологія повторного використання труб (R22 Replacement).

3. Серія Zubadan (PUZ-SHW):

   • Призначення: Пріоритет опалення в холодних регіонах.

   • Особливості: Зберігання номінальної теплопродуктивності при температурах до -15°C та працездатність до -28°C. Актуально, якщо система сприймається як єдине джерело тепла.

Холодоагент R32: Нові модифікації (індекс M) оптимізовані для роботи на фреоні R32. У порівнянні з R410A, R32 має меншу в'язкість і більш високу теплопровідність, що підвищує ККД системи на 5-8%. Також R32 є однокомпонентною речовиною, що спрощує дозаправлення системи у разі витоку (не потрібна повна евакуація холодоагенту).

5. Акустичні характеристики та віброізоляція

Рівень звукового тиску є критичним параметром офісних приміщень. У моделі PLA-M60EA застосована технологія шумоподавлення на базі оптимізації форми крильчатки вентилятора.

• Низька швидкість: Рівень шуму становить 27-28 дБ(А) . Це знаходиться на порозі чутності в умовах офісного фону (звичайне тло офісу — 35-45 дБ(А)). Фактично робота блоку на низькій швидкості маскується природним шумом приміщення.

• Висока швидкість: Рівень шуму досягає 40 дБ(А) , що допустимо для активного робочого часу, але може бути помітним у тиші.

Важливо, що акустичний комфорт залежить не тільки від самого блоку, але і від якості монтажу декоративної панелі. Нещільне прилягання панелі до корпусу може викликати вібраційні шуми та підсмоктування повітря (свист), що є дефектом установки, а не обладнання.

6. Інженерні вимоги до монтажу

Установка PLA-M60EA потребує суворого дотримання технічного регламенту. Порушення цих вимог веде до втрати гарантії та зниження ефективності.

Просторові обмеження

• Мінімальна висота , необхідна для монтажу корпусу блоку, становить 245 мм . Це один із найкомпактніших показників у класі, проте необхідно враховувати запас 10-20 мм для вирівнювання та прокладання комунікацій.

• Розмір комірки: Блок ідеально вписується в модуль 600x600 мм, не вимагаючи підрізування напрямних профілів стелі типу Армстронг. Декоративна панель PLP-6EA має розмір 625×625 мм, перекриваючи монтажний шов.

Дренажна система

Блок має вбудований дренажний насос високого тиску. Висота підйому конденсату становить 850 мм від рівня нижньої грані блоку. Це дозволяє відводити конденсат навіть якщо магістраль каналізації проходить вище за рівень установки кондиціонера, що часто зустрічається в приміщеннях з високими стелями. Важливо: відведення дренажу має бути виконане з дотриманням ухилу горизонтальних ділянок (мінімум 1:100) для запобігання застою води.

Електричні комунікації

Внутрішній блок отримує живлення та сигнали керування від зовнішнього блоку. Потрібно використання екранованого міжблочного кабелю (мінімум 4 жили) для захисту цифрового сигналу від електромагнітних перешкод, особливо у будівлях із насиченою IT-інфраструктурою.

7. Експлуатаційні параметри та обслуговування

Енергоефективність

У комбінації із зовнішнім блоком серії Power Inverter система досягає класу сезонної енергоефективності A++ (SEER ~7.0-7.2) у режимі охолодження та A+ (SCOP ~4.1-4.6) у режимі нагріву. Потужність при номінальному навантаженні становить близько 1.5-1.8 кВт, що робить систему економічно виправданою для комерційної експлуатації з урахуванням тарифів для юридичних осіб.

Система фільтрації

У стандартній комплектації блок оснащений сітчастим фільтром тривалого терміну служби. Він не є HEPA-фільтром та призначений для захисту теплообмінника від великого пилу. Доступ до фільтру здійснюється через повітрозабірну решітку декоративної панелі без використання інструментів. Обслуговування (промивання фільтра) потрібно кожні 2500 годин роботи, що сигналізує індикатор на пульті управління.

Діагностика

Система керування підтримує виведення кодів помилок на провідний пульт PAR-40MAA. Це дозволяє сервісному інженеру миттєво визначити вузол відмови (термістор, плата керування, двигун вентилятора, компресор) без повного розбирання системи. Також доступна функція перевірки кількості заправленого холодоагенту та температури в контрольних точках циклу через сервісний режим пульта (за наявності відповідних зовнішніх блоків).

8. Обмеження застосування та протипоказання

В рамках формування чесної підтримки прийняття рішення необхідно виділити сценарії, де застосування Mitsubishi Electric PLA-M60EA не рекомендується або вимагає додаткових заходів.

1. Приміщення з висотою стель більше 4.5 метрів: Потужності вентилятора та кінетичної енергії струменя може не вистачити для того, щоб тепле повітря взимку ефективно опускалося до робочої зони (ефект теплової подушки під стелею). Для таких приміщень потрібні дестратифікатори або потужніші моделі.

2. Житлові спальні малої площі: Незважаючи на низький рівень шуму, наявність вбудованого дренажного насоса може створювати періодичні звуки (гул роботи помпи), які можуть бути чутні у нічній тиші. Для спалень краще настінні блоки без помп або канальні системи з виносом блоку в коридор.

3. Приміщення з високою вологістю (кухні ресторанів, басейни) Стандартна модель не має спеціального захисту від жирового аерозолю або агресивних середовищ. Жир, осідаючи на теплообміннику та турбіні, різко знижує ефективність і може призвести до дисбалансу вентилятора та засмічення дренажу. Для кухонь потрібні спеціалізовані моделі з нержавіючої сталі (PCA-RP HA).

4. Зони з жорсткими вимогами до дизайну: Декоративна панель має практичний технічний дизайн. Якщо інтер'єр вимагає відсутності видимих ґрат, слід розглянути канальні кондиціонери прихованого монтажу (серія PEAD).

9. Порівняльний аналіз із альтернативами

При виборі кліматичного обладнання часто розглядаються альтернативні форм-фактори. Порівняння PLA-M60EA із ними дозволяє уточнити доцільність покупки.

• Проти канальних систем (PEAD): Касетний блок PLA-M60EA простіше в обслуговуванні та монтажі, оскільки не вимагає розведення мережі повітроводів та встановлення дифузорів. Однак канальна система повністю прихована та працює тихіше за рахунок можливості шумоглушення повітроводів. Вибір PLA-M60EA раціональний, якщо немає можливості занижувати стелю по всій площі чи місця для мережі повітроводів.

• Проти настінних систем (PKA): Касетний блок забезпечує більш рівномірний розподіл температури у центрі великих приміщень. Настінний блок ефективний лише у вузьких кімнатах, у великих залах він створює зони переохолодження біля стіни та спеки у дальньому кутку. Для приміщень квадратної форми площею 50-60 м² касета PLA-M60EA безальтернативно краща за настінний блок.

10. Комплектація та логістика замовлення

При формуванні замовлення на Mitsubishi Electric PLA-M60EA необхідно враховувати, що цей артикул відноситься лише до основного корпусу внутрішнього блоку. Повний функціональний комплект складається із трьох або чотирьох товарних позицій, які часто продаються окремо:

1. Внутрішній блок PLA-M60EA: Безпосередньо агрегат із теплообмінником та вентилятором.

2. Декоративна панель PLP-6EA (або модифікації): Обов'язковий елемент. Без неї експлуатація неможлива. Існують варіанти із механізмом опускання фільтра (Easy Lift) або без нього.

3. Зовнішній блок: SUZ-KA60, SUZ-M60 або PUZ-ZM60 (підбирається під бюджет та технічні вимоги).

4. Система управління: Дротовий пульт PAR-40MAA (рекомендується для повного доступу до функцій) або бездротовий комплект PAR-SL100A-E. Пульт часто не входить до коробки з блоком і замовляється окремою позицією.

11. Висновок та рекомендація до вибору

Система кондиціювання на базі блоку Mitsubishi Electric PLA-M60EA є індустріальним стандартом для комерційних приміщень середнього формату з підвісними стелями. Це рішення не є найдешевшим на ринку, проте його вартість володіння (TCO) у горизонті 5-7 років експлуатації виявляється нижчою за бюджетні аналоги за рахунок високої енергоефективності, відмовостійкості та ремонтопридатності.

Раціональний профіль покупця: Власник або орендар комерційної нерухомості (офіс open-space, бутік, переговорна, аптека), зацікавлений у створенні комфортного середовища для співробітників та клієнтів без ризику протягів, з вимогами до інтеграції обладнання в стелю 600x600 мм.

Вибір даної моделі виправданий, якщо пріоритетами є рівномірність кліматичного поля, надійність при безперервній експлуатації та наявність розвиненої сервісної підтримки бренду. Вибір не виправданий, якщо бюджет на закупівлю є єдиним критерієм вибору або приміщення має специфічні обмеження (житлова спальня, гарячий цех кухні).

Ця модель забезпечує прозорий, прогнозований результат кліматичного контролю, підтверджений інженерними розрахунками та багаторічною статистикою експлуатації серії Mr. Slim. Інвестиція в PLA-M60EA - це інвестиція в інженерну інфраструктуру бізнесу, що мінімізує експлуатаційні ризики та підвищує якість робочого середовища.

12. Технічний додаток: Зведені дані

Для коректного проектування наводимо референсні значення ключових параметрів:

• Холодопродуктивність (ном.): 6.1 кВт (діапазон регулювання залежить від зовнішнього блоку).

• Теплопродуктивність (ном.): 7.0 кВт.

• Габарити блоку (ШхГхВ): 570 х 570 х 245 мм.

• Габарити панелі (ШхГхВ): 625 x 625 x 10 мм.

• Вага блоку: 15 кг (без пакування та панелі).

• Діаметр труб (Рідина/Газ): 6.35 мм (1/4") / 15.88 мм (5/8").

• Напруга живлення: 220-240, 1 фаза, 50 Гц (живлення підводиться до зовнішнього блоку, але деякі моделі зовнішніх блоків вимагають окремого живлення і для внутрішнього - уточнювати в мануалі конкретної зв'язки).

• Витрата повітря (мін/макс): 11 - 18 м³/хв.

Примітка: Всі технічні характеристики наведені для довідки та можуть бути змінені виробником. Перед монтажем обов'язковим є звернення до офіційної документації (Installation Manual) конкретної ревізії обладнання.
