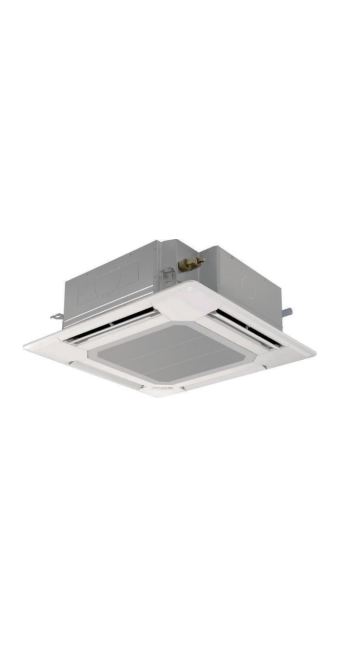

Опис Кондиціонер повітря Mitsubishi Electric PLA-M71EA

Інженерний аналіз та специфікація: Касетна спліт-система Mitsubishi Electric PLA-M71EA

1. Ідентифікація продукту та призначення

Модель Mitsubishi Electric PLA-M71EA відноситься до класу напівпромислових чотирипотокових касетних спліт-систем (4-way Cassette). Обладнання призначене для прихованого монтажу у простір за підвісною стелею та орієнтоване на приміщення комерційного чи житлового призначення з високими вимогами до рівномірності розподілу повітряних мас.

Ця модифікація (індекс «71») забезпечує номінальну холодопродуктивність 7.1 кВт. Виходячи з теплофізичних розрахунків, система ефективно компенсує теплопритоки в приміщеннях площею від 55 до 75 м2 (залежно від висоти стель, площі скління та інсоляції). Ключовою відмінністю серії PLA-M є використання хладагента R32, що володіє зниженим потенціалом глобального потепління (GWP) та підвищеною термодинамічною ефективністю порівняно з попереднім R410A.

2. Архітектура розподілу повітряних потоків

Аеродинаміка незалежних заслінок

Критичним параметром для касетних систем є ризик виникнення зон локального переохолодження (протягів) безпосередньо під блоком. У моделі PLA-M71EA реалізовано технологію незалежного керування чотирма повітряними заслінками. Кожна з чотирьох напрямних може бути зафіксована окремо через провідний пульт управління (наприклад, PAR-41MAA).

Це інженерне рішення дозволяє адаптувати аеродинаміку потоку під складну геометрію приміщення. Якщо блок встановлений поблизу стіни або перегородки, одну або дві заслінки можна перевести в закрите або обмежене положення, перенаправивши весь об'єм повітря (до 1260 м3/год) у відкриту зону. Це виключає циклічне повернення холодного повітря (short cycling), яке часто призводить до некоректної роботи температурних датчиків та відключення компресора до досягнення цільової температури у всьому обсязі приміщення.

Горизонтальний потік (Coanda Effect)

Система розроблена для максимального використання ефекту Коанда. При установці заслін у крайнє верхнє положення охолоджене повітря настилається на площину стелі, проходячи максимальну відстань до опускання вниз. Це забезпечує градієнтне охолодження: повітря поєднується з теплими масами у верхній зоні приміщення, опускаючись вже підготовленим, без різкого перепаду температур. Для приміщень з низькими стелями (менше 2.7 м) ця функція є обов'язковою для забезпечення санітарних норм рухливості повітря у робочій зоні.

3. Термодинамічна продуктивність та Енергоефективність

Робота в режимі охолодження

Номінальна потужність: 7.1 кВт . Діапазон регулювання (при використанні зовнішнього блоку PUZ-ZM71VHA): 3.3 – 8.1 кВт . Система демонструє високий коефіцієнт сезонної енергоефективності (SEER), що досягає значень 7.2–7.6 (клас A++). Це означає, що на кожний кіловат спожитої електроенергії система переносить понад 7 кіловат теплової енергії із приміщення. Така ефективність досягається за рахунок інверторного управління компресором з векторною модуляцією та використання DC-електродвигунів вентиляторів як у внутрішньому, так і зовнішньому блоці.

Робота в режимі обігріву

Номінальна потужність: 8.0 кВт . Діапазон регулювання: 3.5 – 10.2 кВт . Устаткування може розглядатися як основне або єдине джерело опалення у міжсезоння та, залежно від регіону, у зимовий період. При використанні технології Power Inverter (серія ZM) гарантується стабільна теплопродуктивність під час падіння вуличної температури до -20°C. Важливо враховувати, що при екстремально низьких температурах максимальна вихідна потужність знижуватиметься відповідно до термодинамічних характеристик циклу Карно для холодоагенту R32, що вимагає закладення коефіцієнта запасу при проектуванні (зазвичай 1.2–1.3).

4. Акустичні характеристики та Вібронавантаженість

Інженерний профіль шуму моделі PLA-M71EA оптимізовано для офісних просторів типу Open Space та переговорних кімнат. Рівні звукового тиску (Low/Mid1/Mid2/High): 28/30/33/36 дБ(А) .

Значення 28 дБ(А) низької швидкості обертання вентилятора перебуває в порозі чутності за умов типового міського тла. Це досягається за рахунок застосування вентилятора збільшеного діаметра з профільованими лопатями (турбовентилятор), який забезпечує необхідну масову витрату повітря при менших обертах ротора. Відсутність низькочастотного гулу, характерного для бюджетних моделей, забезпечується якісним балансуванням крильчатки та вібророзв'язкою двигуна.

При проектуванні слід враховувати, що вказані значення виміряні без камери. У реальних умовах експлуатації, особливо за наявності поверхонь, що відбивають (скло, бетон), рівень шуму, що сприймається, може бути вищим на 2–3 дБ(А) через реверберацію.

5. Система сенсорів та автоматизація (3D I-See Sensor)

Модель підтримує встановлення кутового модуля із датчиком 3D I-See (опція PAC-SJ41TM-E). Це не просто датчик присутності, а тепловізор, що сканує об'єм приміщення.

Алгоритм роботи:

1. Сканування: Датчик обертається на 360 °, складаючи теплову карту підлоги та стін.

2. Детекція людей: Система визначає місце розташування людей у приміщенні за їхньою тепловою сигнатурою.

3. Логіка управління:

   • Прямий потік / Непрямий потік: Залежно від налаштувань, автоматика може направляти повітря на людину (для швидкого охолодження), або, навпаки, відводити потік убік (для запобігання протягу).

   • Енергозбереження: Якщо в приміщенні не фіксується рух протягом заданого інтервалу (наприклад, 60 хвилин), система переходить у режим зниженої продуктивності або вимикається, що критично для комерційних об'єктів з ненормованим графіком.

6. Монтажні та інженерні обмеження

Габарити та інтеграція в стелю

Внутрішній блок має стандартний для галузі розмір корпусу, проте потребує уваги до габаритів декоративної панелі.

• Розміри блоку (ШxГxВ): 840 x 840 x 298 мм.

• Розмір панелі (PLP-6EA): 950 x 950 мм.

Висота корпусу 298 мм потребує наявності стельового простору не менше 310–320 мм (з урахуванням кріпильних шпильок та необхідності нівелювання). Якщо висота стелі критична, необхідно розглянути можливість локального опускання стелі (короб) або вибрати іншу серію обладнання.

Дренажна система

Блок має вбудований дренажний насос високого тиску.

• Висота підйому до 850 мм від рівня нижньої площини блоку.

• Логіка роботи: Насос включається автоматично за датчиком рівня типу поплавця.

Наявність примусового дренажу значно полегшує прокладання конденсатопроводу, дозволяючи обійти несучі балки або інші інженерні комунікації. Тим не менш, горизонтальні ділянки траси після підйому повинні мати ухил не менше 1% (1 см на 1 метр) у бік зливу для запобігання застою води та утворення біоплівок.

Фреоновий контур

• Діаметр рідинної труби: 9.52 мм (3/8").

• Діаметр газової труби: 15.88 мм (5/8").

• Тип з'єднання: Вальцювальне. Монтаж вимагає строгого дотримання моментів затягування (згідно з динамометричними таблицями Mitsubishi Electric) для запобігання витокам холодоагенту R32, який відноситься до класу горючості A2L (слабогорючі).

7. Експлуатація та обслуговування

Система фільтрації

У стандартній комплектації блок оснащений сітчастим фільтром грубої очистки з тривалим терміном служби. Регламент: Чищення фільтра потрібно, як правило, через 2500 годин напрацювання. Система індикації на пульті ("Filter") повідомить користувача про необхідність обслуговування. Доступ: Механізм кріплення декоративних грат дозволяє опустити їх на сервісному шнурі без використання драбини (система Easy Clean), що суттєво знижує експлуатаційні витрати на виклик сервісних служб для базового очищення.

Самодіагностика

PLA-M71EA вбудований у цифрову шину M-NET (при використанні адаптера). Коди несправностей виводяться на провідний пульт управління та зберігаються в незалежній пам'яті (журнал помилок). Це дозволяє сервісному інженеру вважати історію роботи системи та визначити причину збою (наприклад, код P5 – помилка насоса або перелив дренажу, код U0 – недолік холодоагенту) без повного демонтажу обладнання.

8. Матриця ухвалення рішення (Decision Matrix)

Обґрунтування покупки (PRO):

• Геометрія: Ідеально для квадратних приміщень або залів складної форми завдяки незалежним заслінкам.

• Комфорт: Відсутність "мертвих зон" та можливість реалізації безпротягового охолодження (Coanda).

• Надійність: Промисловий ресурс компресора та електроніки, розрахований на цілодобову експлуатацію (Server Room mode підтримується під час ротації).

• Економіка: Високий SEER знижує OPEX (операційні витрати) на 20-30% порівняно з non-inverter аналогами.

Фактори відмови (CONTRA):

• Висота стель: Не підходить для приміщень із чорновою стелею нижче 3 метрів (блок з'їдає ~30 см висоти).

• Дизайн: Індустріальний вигляд ґрат 950x950 мм може домінувати в інтер'єрі невеликих кімнат. У таких випадках переважно канальні системи (серія PEAD).

• Бюджет: Вартість комплекту (внутрішній+зовнішній блок+панель+пульт) відносить обладнання до преміального сегменту. Інвестиція окупається лише на довгому горизонті експлуатації (3+ роки) за рахунок енергоефективності та відсутності ремонтів.

9. Фінальна специфікація постачання

При замовленні системи Mitsubishi Electric PLA-M71EA необхідно контролювати комплектність, оскільки ця позиція є модульною.

1. Внутрішній блок: PLA-M71EA (основний модуль з теплообмінником та вентилятором).

2. Декоративна панель: PLP-6EA (стандартна з ІЧ-приймачем) або PLP-6EAJ (з механізмом автоматичного опускання фільтра).

3. Зовнішній блок: Вибір залежить від вимог до довжини траси та зимового комплекту.

   • SUZ-KA71VA (Standard Inverter) - базове рішення, бюджетніше.

   • PUZ-ZM71VHA (Power Inverter) - максимальна енергоефективність та довжина траси до 55 м.

4. Управління: Дротовий пульт PAR-41MAA (рекомендується для повного доступу до сервісних налаштувань) або бездротовий пульт (опційно).

Висновок

Кондиціонер Mitsubishi Electric PLA-M71EA є еталоном інженерної кліматичної техніки для комерційного сектора. Це не побутовий прилад, а інженерна система, яка потребує професійного розрахунку та кваліфікованого монтажу. Вибір даної моделі виправданий у сценаріях, де пріоритетом є довгострокова надійність, акустичний комфорт персоналу та точна підтримка температурного режиму, а початкові капітальні витрати розглядаються як інвестиція в інфраструктуру будівлі.
