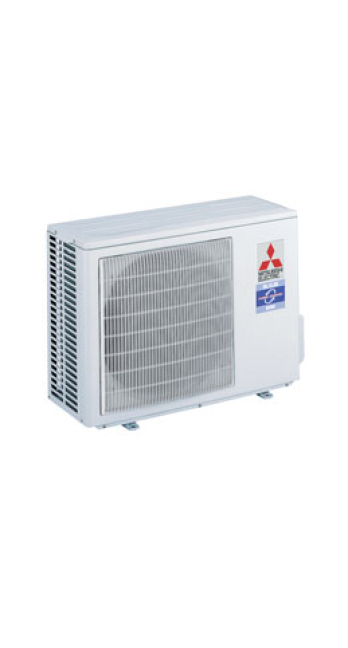

Інженерна специфікація та аналіз: Зовнішній блок Mitsubishi Electric PUHZ-ZRP35VKA (Power Inverter)

1. Системна ідентифікація та класифікація обладнання

Модель Mitsubishi Electric PUHZ-ZRP35VKA є зовнішнім компресорно-конденсаторним агрегатом серії Mr. Slim , що відноситься до флагманської модифікації Power Inverter . Пристрій розроблено як базовий компонент напівпромислових кліматичних систем типу «спліт», що працюють за термодинамічний цикл теплового насоса «повітря-повітря». Номінальна холодопродуктивність становить 3.5 кВт, теплопродуктивність – 4.1 кВт.

В ієрархії обладнання Mitsubishi Electric серія ZRP (Power Inverter) займає позицію технологічного зразка, відрізняючись від стандартних інверторних серій (SUZ, PUZ-M) застосуванням передових рішень в галузі електроприводу та газодинаміки. Ключове інженерне завдання даної платформи – забезпечення максимальної сезонної енергоефективності (SEER/SCOP) та мінімізація експлуатаційних витрат в умовах тривалої, безперервної роботи.

Агрегат не є автономним функціональним пристроєм. Для побудови закінченої системи кондиціонування потрібне гідравлічне та електричне сполучення із сумісними внутрішніми блоками (касетними PLA, канальними PEAD, настінними PKA, підвісними PCA) або інтеграція у вентиляційні установки за допомогою контролерів PAC-IF.

2. Термодинамічна архітектура: Компресорний вузол

Центральним елементом термодинамічного контуру є герметичний спіральний компресор власної розробки Mitsubishi Electric, оптимізований під холодоагент R410A.

Механізм осьової податливості (Frame Compliance Mechanism)

На відміну від стандартних спіральних компресорів із жорсткою фіксацією спіралей, у моделі PUHZ-ZRP35VKA реалізована технологія Frame Compliance Mechanism . Це інженерне рішення дозволяє рухомій спіралі мати мікроскопічну свободу переміщення в осьовому напрямку.

Фізичний зміст технології полягає у використанні сили тиску газу, що стискається для притиску рухомий спіралі до нерухомої.

1. Герметичність: Сила притиску прямо пропорційна тиску в камері стиснення. Це виключає перетікання холодоагенту із зони високого тиску в зону низького тиску (паразитні перетічки), які є головною причиною зниження ККД у звичайних компресорах.

2. Зниження тертя: У режимах часткового навантаження, коли тиск газу невеликий, сила притиску зменшується, знижуючи механічне тертя та знос пар тертя.

3. Результат: Досягнення найвищих показників енергоефективності саме в діапазонах завантаження 30-60%, що становлять до 85% реального часу експлуатації кондиціонера в кліматичних умовах помірних широт.

Електродвигун постійного струму

Ротор електродвигуна компресора виконаний з використанням потужних неодимових магнітів (рідкоземельні метали), що дозволяє значно підвищити момент, що крутить, при компактних розмірах. Статор має особливу полюсну намотування обмоток (Poki-Poki Core), яка збільшує коефіцієнт заповнення міддю і знижує омічні втрати при протіканні струму.

3. Інверторна технологія та векторне управління

Управління частотою обертання компресора здійснюється за алгоритмом Vector Wave Eco Inverter . Це принципово відрізняється від стандартних методів широтно-імпульсної модуляції (ШІМ).

Фізика векторного керування

Мікропроцесорний модуль аналізує кутове положення ротора і струми в статорних обмотках в реальному часі. На основі цих даних формується напруга, що управляє, форма якого ідеально відповідає проти-ЕРС двигуна.

1. Відсутність гармонік: Векторне управління усуває вищі гармоніки струму, які в дешевих інверторах призводять до нагрівання обмоток та паразитних вібрацій.

2. Акустичний комфорт: Гладка форма струму унеможливлює «магнітний гул» двигуна на низьких обертах, що критично при розміщенні блоку поблизу житлових зон.

3. Енергозбереження: Виключення марних струмів намагнічування підвищує електричний ККД приводу до значень, близьких до 98%.

Силовий модуль (IPM) оснащений власним контуром охолодження холодоагентом, що гарантує стабільну роботу електроніки навіть за температури зовнішнього повітря +46°C, коли повітряне охолодження радіатора транзисторів стає неефективним.

4. Енергетична ефективність та сезонні метрики

Покупцеві необхідно розрізняти номінальний EER (коефіцієнт ефективності в одній точці) та сезонний SEER (зважений показник за рік). Система Power Inverter спроектована для максимізації саме SEER.

• Клас енергоефективності: А++/А++.

• SEER (Охолодження): Досягає 7.2–7.6 (залежно від типу внутрішнього блоку). Це означає, що за сезон система виробляє у 7 разів більше холоду, ніж споживає електроенергії.

• SCOP (Обігрів): Оптимізовано для клімату з тривалим міжсезонням.

Високий SCOP досягається за рахунок збільшення площі теплообмінника зовнішнього блоку. Використання труб із внутрішньою накаткою та ламелів складного профілю (W-fin) турбулізує повітряний потік, руйнуючи прикордонний ламінарний шар повітря, який перешкоджає теплопередачі. Це дозволяє знімати більше тепла за меншої швидкості обертання вентилятора.

5. Технологія Replace: Модернізація без демонтажу

Модель PUHZ-ZRP35VKA підтримує технологію Replace Technology , що є унікальною конкурентною перевагою Mitsubishi Electric. Вона дозволяє встановлювати новий блок на старі фреонові магістралі, що використовуються для систем на холодоагенті R22, без їх заміни чи промивання.

Проблема несумісності олій

Старі системи на R22 використовували мінеральну олію. Сучасні системи на R410A вимагають синтетичної (ефірної) олії. При змішуванні цих масел утворюються пластівці, що забивають капіляри, і кислоти, що роз'їдають ізоляцію обмоток. Звичайна заміна блоку неможлива без повного промивання труб дорогими розчинниками.

Інженерне рішення Replace

1. Адаптована олія: Компресор заправлений спеціальним алкілбензольним маслом (HAB), яке хімічно сумісне і з синтетикою, і з залишками мінеральної олії. Воно не згортається і зберігає змащувальні властивості.

2. Фільтр та сепарація: У контур вбудований високоефективний фільтр-осушувач та сепаратор, що вловлює механічні продукти зносу старого компресора.

3. Гідравлічний розрахунок: Потужність насоса компресора та алгоритми керування швидкістю потоку забезпечують повернення олії навіть за наявності масляних пасток некоректної конфігурації в старій трасі.

Обмеження: Технологія застосовується лише якщо старий компресор вийшов з ладу механічно (заклинювання) або просто змінюється за терміном служби. Якщо старий компресор згорів із коротким замиканням обмоток, трасу використовувати не можна через наявність кислоти.

6. Акустичні характеристики та віброзахист

Рівень звукового тиску зовнішнього блоку становить лише 44 дБ(А) у номінальному режимі охолодження. Для кліматичного обладнання потужністю 3.5 кВт із осьовим вентилятором це значення знаходиться на межі фізично досяжного мінімуму.

• Вентилятор: Одногвинтова крильчатка великого діаметру з оптимізованою аеродинамікою задньої кромки лопаті. Дозволяє прокачувати більші обсяги повітря (до 2700 м³/год) на низьких обертах.

• Нічний режим: Плата керування має зовнішній вхід для активації режиму зниження шуму (за таймером або зовнішнім датчиком). Рівень шуму знижується на 3-4 дБ(А) за рахунок обмеження максимальної частоти компресора та вентилятора.

• Ізоляція компресора: Компресорний відсік відокремлений від потоку повітря металевою перегородкою та прихований багатошаровою звукоізоляцією.

Важливо розуміти: заявлені 44 дБ(А) виміряні безоховой камері. При монтажі на гулку стіну або балкон без віброгасящих опор структурний шум може бути вищим. Використання якісних віброопор обов'язкове.

7. Сценарії застосування: Серверні та технічні приміщення

PUHZ-ZRP35VKA є галузевим стандартом для охолодження малих серверних та кросових приміщень.

1. Sensible Heat Factor (SHF): Система має високий коефіцієнт відчутного холоду. Вона ефективно знімає теплове навантаження від обладнання, не пересушуючи повітря надмірно (що знижує ризик статичного пробою електроніки).

2. Взимку: Гарантований діапазон охолодження до -15°C. Під час встановлення вітрозахисної панелі (опція PAC-SH63AG-E) нижня межа розширюється, і система стабільно працює при сильному вітрі та низьких температурах, підтримуючи необхідний тиск конденсації.

3. Ротація та резервування: Блок сумісний зі штатними пультами PAR-40MAA, які підтримують функцію ротації (почергова робота двох систем) та резервування (включення другого блоку під час аварії першого або перевищення температурного порога) без придбання сторонніх погоджувачів.

8. Обмеження та вимоги до монтажу

Серія Power Inverter має унікальні можливості по довжині магістралей, що розв'язує руки проектувальникам.

• Максимальна довжина траси: 50 метрів.

• Максимальний перепад висот 30 метрів.

Це дозволяє встановлювати зовнішній блок на даху висотної будівлі або на віддаленому технічному балконі, зберігаючи фасад чистим. Для порівняння: бюджетні серії обмежені завдовжки 20 метрів. Наявність вбудованого ресивера рідкого холодоагенту дозволяє компенсувати коливання об'єму фреону у довгих трасах без втрати продуктивності.

Електроживлення:

• Напруга: 220-240 В, 1 фаза, 50 Гц.

• Автомат захисту, що рекомендується: 16 А (характеристика C).

• Міжблочна комунікація: 4-жильний кабель. Важливо: подача фазної напруги на сигнальну жилу S3 призводить до виходу з електроніки.

9. Порівняльний аналіз: ZRP vs SUZ (Standard Inverter)

Раціональний покупець має розуміти обґрунтування ціни. Порівняння з молодшою серією SUZ-KA35VA:

Висновок: Вибір ZRP виправданий для об'єктів із високими вимогами до надійності (24/7), складною геометрією трас та завданням мінімізації рахунків за електрику на горизонті 5–10 років.

10. Логіка автоматизації та діагностики

Вбудована система самодіагностики безперервно опитує мережу датчиків (температури нагнітання, всмоктування, кипіння, конденсації, навколишнього повітря, радіатора інвертора).

У разі відхилення параметрів від безпечного коридору, контролер зупиняє компресор і виводить код помилки на пульт управління. Енергонезалежна пам'ять зберігає журнал помилок, що дозволяє сервісному інженеру швидко локалізувати проблему.

Система легко інтегрується в BMS (Building Management System) через протоколи LonWorks, BACnet, Modbus (потрібні шлюзи) або через "сухі контакти" для найпростішого керування увімк/викл та знімання статусу аварії.

11. Заключна технічна оцінка

Зовнішній блок Mitsubishi Electric PUHZ-ZRP35VKA це інженерно досконалий продукт, орієнтований на довготривалу експлуатацію. Висока початкова вартість компенсується:

1. Ресурс: Розрахунковий термін служби 15 років (проти 7-10 років у бюджетних моделей).

2. Економія: Зниження енергоспоживання на 30–40% щодо стандартних інверторів.

3. Універсальністю: Можливість роботи на старих трубопроводах та сумісність із широким спектром внутрішніх блоків.

Це вибір для тих, хто розглядає кліматичну систему як довгострокову інвестицію в інфраструктуру будівлі, яка потребує мінімальної уваги та гарантує передбачуваний результат у будь-яких погодних умовах.

12. Фізика процесів: Деталізація циклу

Для глибокого розуміння ефективності необхідно розглянути роботу лінійного розширювального вентиля LEV (Linear Expansion Valve) .

У PUHZ-ZRP35VKA використовується електронний вентиль із кроковим двигуном. На відміну від капілярної трубки (фіксований переріз), LEV змінює прохідний переріз залежно від навантаження.

• Сценарій: Різка зміна погоди або включення тепловиділяючого обладнання у приміщенні.

• Реакція: Процесор фіксує зміну перегріву пари (Delta T) на виході з випарника та миттєво коригує відкриття LEV. Це дозволяє підтримувати випарник повністю заповненим киплячим фреоном, максимально використовуючи його площу, але не допускаючи гідроудару компресора. Саме ця прецизійність забезпечує стабільну температуру повітря, що виходить без стрибків.

13. Аспекти зимової експлуатації (Обігрів)

Робота в режимі теплового насоса ефективна до -20 ° C (гарантована продуктивність до -15 ° C, далі - зі зниженням ККД). Алгоритм відтайки (Defrost) інтелектуальний: він не включається "раз на годину", а аналізує різницю температур повітря та теплообмінника. Оттайка відбувається лише за реальному зледеніння, що економить енергію.

Піддон зовнішнього блоку має спеціальні дренажні отвори для відведення талої води. У суворих кліматичних зонах рекомендується встановлення кабелю, що гріє, в піддон для запобігання намерзанню льоду, який може пошкодити нижні ряди теплообмінника або крильчатку вентилятора.

14. Експлуатаційні рекомендації

Для забезпечення заявлених характеристик необхідне дотримання правил монтажу:

• Вакуумування контуру: Обов'язково для видалення вологи та неконденсованих газів.

• Дозаправка: При довжині траси понад 30 метрів потрібно додати холодоагент R410A строго за вагами (розрахунок: грам на метр, згідно таблиці в мануалі).

• Маслопідйомні петлі: При перепаді висот, коли зовнішній блок вище внутрішнього, рекомендується встановлення петель кожні 10 метрів (хоча висока швидкість потоку в ZRP часто дозволяє цього уникнути, слідування кращим практикам продовжує життя компресора).

15. Резюме для ухвалення рішення

Mitsubishi Electric PUHZ-ZRP35VKA - це "робоча конячка" преміального сегмента. У ньому немає рекламних надмірностей, але є надлишковий інженерний запас міцності.

Рекомендовано до покупки, якщо:

• Потрібно кондиціювання критично важливих об'єктів (серверна, винний льох, лабораторія).

• Довжина траси перевищує 20-25 метрів.

• Проводиться реконструкція системи на старих трубах.

• Важливим є акустичний комфорт (спальня, кабінет).

• Ви готові платити за енергоефективність сьогодні, щоб заощаджувати завтра.

Не рекомендовано, якщо:

• Бюджет суворо обмежений.

• Планується використання 2 тижні на рік у дачному режимі.

• Можливий монтаж сендвічем (блок за стіною) з короткою трасою, де переваги Power Inverter не розкриються повністю.

Таким чином, PUHZ-ZRP35VKA є раціональним вибором, що базується на розрахунку сукупної вартості володіння та технічних вимог об'єкта, а не на емоційних факторах. Документально підтверджена надійність та відповідність жорстким екологічним директивам Євросоюзу (ErP) роблять цей агрегат безпечним та довгостроковим активом.

16. Екологічний профіль та утилізація

Відповідність директиві RoHS (обмеження шкідливих речовин) гарантує відсутність свинцю в пайці плат управління. Хладагент R410A є озонобезпечним (ODP=0), проте має потенціал глобального потепління (GWP). Герметичність контуру, що забезпечується якістю вальцювальних з'єднань та заводського паяння, мінімізує пряму емісію парникових газів. Після закінчення терміну служби обладнання підлягає професійній утилізації з відкачуванням фреону для рециклінгу, що є стандартом відповідального споживання.

Вибираючи Mitsubishi Electric, користувач отримує не просто "залізо", а гарантію відповідності глобальним інженерним стандартам якості та безпеки.
