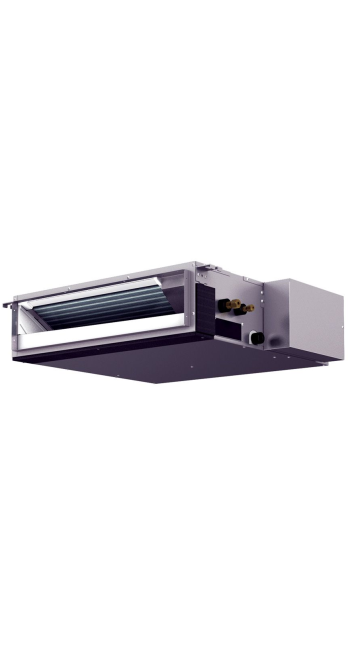

Опис Кондиціонер повітря Mitsubishi Electric SEZ-M35DA

Інженерний аналіз та специфікація: Канальний блок Mitsubishi Electric SEZ-M35DA

1. Концепція та призначення обладнання

Модель Mitsubishi Electric SEZ-M35DA є внутрішнім блоком канального типу низького статичного тиску (Low Static Pressure Duct), що входить в лінійку напівпромислових систем серії «S» (Slim). Устаткування спроектоване для прихованої інтеграції в структуру будівлі та призначене для кондиціонування приміщень площею орієнтовно від 25 до 40 квадратних метрів, залежно від теплоприток огороджувальних конструкцій та скління.

Ключовою інженерною особливістю цієї модифікації є архітектурна адаптивність. Висота корпусу складає всього 200 мм, що класифікує пристрій як ультратонке рішення для приміщень з критично обмеженим простором. Це визначає основний сценарій застосування: житлові апартаменти, готельні номери та офісні кабінети із чистовою висотою стель, де кожен сантиметр технічного простору має значення. Система є елементом інтер'єру; вона виконує функцію прихованого кліматичного вузла, що розподіляє повітря через мережу повітроводів та решіток, забезпечуючи акустичний комфорт та рівномірність температурного поля без візуального шуму.

Пристрій працює в парі із зовнішніми інверторними блоками (переважно серії SUZ), утворюючи спліт-систему із замкнутим контуром холодоагенту. Логіка роботи базується на принципі теплового насоса «повітря-повітря», забезпечуючи як охолодження, так і обігрів об'єму, що обслуговується.

2. Габаритно-монтажна архітектура та корпус

Фізичні параметри корпусу SEZ-M35DA є визначальним фактором при виборі цієї моделі проект.

• Висота: 200 мм. Це значення є одним із мінімальних у класі. При монтажі необхідно враховувати додаткові 10-20 мм на кріпильні шпильки та віброізоляцію, проте підсумкове заниження стелі рідко перевищує 250 мм (з урахуванням товщини гіпсокартону та профілю).

• Ширина: 990 мм.

• глибина: 700 мм.

Корпус виконаний із оцинкованої сталі, стійкої до корозії. Конструкція передбачає наявність теплозвукоізоляційного шару, що запобігає утворенню конденсату на зовнішніх стінках блоку при проходженні через теплообмінник повітря з високою вологістю, а також шуму, що знижує емісію від вентилятора.

Аеродинамічний тракт та фланці

Забір повітря може здійснюватися за двома схемами, що розширює можливості проектування:

1. Торцевий паркан (стандарт): Повітря надходить ззаду блоку. Це забезпечує прямоточну аеродинаміку з мінімальними втратами тиску на вході.

2. Забір знизу (опція): Конструкція дозволяє перенести вхідний отвір на нижню панель. Це актуально за відсутності місця за блоком, проте потребує встановлення сервісного люка безпосередньо під пристроєм.

Блок не комплектується вбудованим повітряним фільтром тривалого терміну служби в базовому розумінні побутових спліт-систем, проте оснащений напрямними для встановлення вставок, що фільтрують. Інженер-проектувальник зобов'язаний передбачити наявність ревізійного люка для доступу до фільтра та його обслуговування, оскільки забруднення фільтра в канальних системах критично впливає на статичний натиск та витрату повітря.

3. Вентиляційна група та статичний тиск

Серцем аеродинамічної системи є відцентровий вентилятор (типу «Сірокко»), який рухається двигуном постійного струму (DC Motor). Використання DC-двигуна замість класичного AC-мотора дозволяє плавно регулювати оберти та знизити енергоспоживання вентилятора, що є критичним для досягнення високих показників сезонної енергоефективності (SEER/SCOP).

Визначальною характеристикою моделі SEZ-M35DA є статичний тиск, що змінюється . На відміну від настінних блоків, де вентилятор просто видує повітря в приміщення, канальний блок повинен подолати опір мережі повітроводів, решіток, клапанів та фільтрів.

Доступні чотири налаштування зовнішнього статичного тиску (ESP — External Static Pressure), що вибираються через пульт керування або DIP-перемикачі на платі:

1. 5 Па: Режим прямого видування через решітку або мінімальної довжини повітроводу.

2. 15 Па: Стандартне налаштування для коротких повітроводів.

3. 35 Па: Режим розгалуженої мережі середньої довжини.

4. 50 Па: Максимальний тиск. Дозволяє підключити повітропровід довжиною до 5-7 метрів (залежно від перерізу та кількості поворотів) або використовувати щілинні дифузори з високим опором.

Важливе інженерне обмеження: Модель SEZ є низьконапірною. Спроба підключити до неї мережу повітроводів, розрахунковий опір якої перевищує 50 Па, призведе до різкого падіння витрати повітря (м³/год), обмерзання теплообмінника та аварійної зупинки компресора. Цей блок не призначений для інтеграції HEPA-фільтрів або складної системи зонування з електроприводами заслінок.

Витрата повітря варіюється в діапазоні від 7 до 11 м / хв (420-660 м / год). Це значення достатньо для триразового повітрообміну у приміщенні об'ємом до 140–150 м³, що відповідає нормам комфортного кондиціювання.

4. Термодинамічна продуктивність та інверторні технології

Система функціонує під керуванням зовнішнього блоку (зазвичай SUZ-M35VA або аналогічних на холодоагенті R32/R410A). Використання інверторної технології (DC Inverter) забезпечує модуляцію продуктивності компресора.

Номінальні показники:

• Потужність: 3.5 кВт. Діапазон регулювання (мін-макс) зазвичай становить 1,4 – 3,9 кВт. Це означає, що при зниженні теплового навантаження (наприклад, увечері або в похмуру погоду) система не вимикається, а знижує потужність, підтримуючи температуру з високою точністю.

• Теплопродуктивність: 4,0 кВт. Діапазон: 1.7 – 5.0 квт. Підвищена потужність у режимі обігріву дозволяє використовувати систему як ефективне джерело тепла у міжсезоння та м'якою зимою.

Енергоефективність: Клас енергоефективності системи зазвичай відповідає рівню A/A+ або вище (залежно від конкретної моделі зовнішнього блоку). Використання технології PAM (Pulse Amplitude Modulation) дозволяє максимально наблизити струм у ланцюги живлення до синусоїдальної форми, підвищуючи коефіцієнт потужності та знижуючи паразитні гармоніки. Векторне управління компресором оптимізує момент, що крутить, знижуючи вібрації і втрати на нагрівання обмоток.

Важливо, що вказана потужність актуальна для стандартних умов (температура всередині +27°C, зовні +35°C). При екстремальних температурах продуктивність коригується відповідно до термодинамічних таблиць виробника. Гарантований діапазон роботи на охолодження становить від -10°C (при встановленні вітрозахисних панелей на зовнішній блок - до -15°C) до +46°C. На обігрів - від -10/-15°C до +24°C.

5. Акустичні характеристики

Однією з причин вибору канального типу обладнання є акустика. Оскільки блок прихований за стелею підшивання, а повітря подається через звукопоглинаючі повітроводи, шум від двигуна і вентилятора ефективно ізолюється.

Власний рівень звукового тиску блоку SEZ-M35DA (виміряний у безеховий камері на відстані 1.5 м під блоком) варіюється в залежності від швидкості вентилятора:

• Низька швидкість: ~23 дБ(А). Це знаходиться на порозі чутності людського вуха в умовах міської квартири (фоновий шум зазвичай вищий).

• Середня швидкість: ~28 дБ(А).

• Висока швидкість: ~33 дБ(А).

Однак інженер повинен враховувати індукційний шум . При неправильному розрахунку перерізу повітроводів або виборі грат з малим живим перерізом швидкість потоку повітря може перевищити допустимі 2.5–3 м/с, що викличе аеродинамічний шум безпосередньо на виході в приміщення. Сам блок при цьому може працювати безшумно, але система «гудітиме». Відповідальність за акустичний комфорт лежить не лише на виробнику обладнання, а й на проектувальнику вентиляційної мережі.

6. Дренажна система

У процесі охолодження на випарнику неминуче утворюється конденсат. Конструкція піддону SEZ-M35DA виконана з пінополістиролу, інтегрованого в корпус, що унеможливлює протікання при дотриманні умов монтажу.

Базова комплектація: Блок поставляється із патрубком для самопливного видалення конденсату. Це вимагає прокладання дренажної траси з ухилом не менше ніж 1 см на 1 метр довжини.

Опціональне розширення: Для випадків, коли самоплив неможливий (наприклад, траса йде вгору або має велику протяжність без можливості дотримання ухилу), передбачено встановлення дренажного насоса PAC-KE07DM-E . Насос монтується всередині корпусу (або збоку, залежно від модифікації) та забезпечує підйом конденсату на висоту до 500-550 мм від рівня стелі. Використання оригінального насоса краще сторонніх проточних помп, так як він інтегрується в логіку управління блоком: при аварії дренажу (переповнення) кондиціонер автоматично відключиться, запобігаючи затоці стелі.

7. Системи управління та інтеграція

Модель SEZ-M35DA поставляється без пультів керування у комплекті, що є стандартом для професійної серії. Це дає замовнику свободу вибору інтерфейсу взаємодії.

Сумісні контролери:

1. PAR-41MAA (і новіше): Повнофункціональний провідний пульт. Надає доступ до сервісних налаштувань (у тому числі зміни статичного тиску), тижневого таймера, обмеження температурного діапазону (актуально для готелів та офісів) та діагностики помилок. Рекомендований вибір для налаштування та постійного використання.

2. PAC-YT52CRA: Спрощений дротовий пульт. Тільки базові функції: увімк./вимкн., температура, швидкість вентилятора. Дизайн мінімалістичний.

3. Бездротовий комплект (PAR-SL97A-E + приймач): Дозволяє керувати блоком як звичайною побутовою спліт-системою. Вимагає встановлення ІЧ-приймача на стелі або стіні.

Інтеграція в BMS та Розумний дім: Плата управління має роз'єм CN105, що дозволяє підключати Wi-Fi адаптер MAC-567IF-E (або аналоги). Через хмарний сервіс MELCloud користувач отримує повний контроль над кліматом зі смартфона, планшета чи ПК. Також можлива інтеграція до системи «Розумний дім» через локальні API, шлюзи Modbus (потрібний додатковий конвертер) або KNX, що робить SEZ-M35DA повноцінним елементом автоматизації будівлі.

8. Монтаж та пусконалагодження: Інженерні нюанси

Якість роботи системи SEZ-M35DA на 80% залежить від коректності монтажу. Обладнання відноситься до класу напівпромислових, що передбачає більш суворі вимоги до кваліфікації інсталяторів.

Фреонопровід:

• Діаметр рідинної труби: 6.35 мм (1/4").

• Діаметр газової труби: 9.52 мм (3/8").

• Максимальна довжина траси (з блоком SUZ-M35) – до 20 метрів.

• Максимальний перепад висот до 12 метрів. При перевищенні стандартної довжини траси (зазвичай 7 метрів) потрібна дозаправка холодоагенту строго за вагами, згідно з таблицею в мануалі. Порушення пропорцій веде до зниження ККД та ризику гідроудару компресора.

Електрична комутація: Живлення зазвичай підводиться до зовнішнього блоку. Зв'язок між внутрішнім та зовнішнім блоками здійснюється по чотирижильному кабелю (S1, S2, S3, Земля). Увага: Лінія S3 знаходиться під напругою 230В або несе сигнальну складову (залежно від покоління), помилки підключення призводять до вигоряння плат управління.

Налаштування статики: Критично важливий етап пусконалагодження - узгодження статичного тиску вентилятора з опором мережі. Якщо фактичний опір мережі нижче встановленого на пульті значення, вентилятор вийде на надвисокі оберти, що призведе до шуму та перегріву двигуна. Якщо опір вищий — витрата повітря впаде, і приміщення не охолоджуватиметься. Налаштування здійснюється через сервісне меню пульта PAR-41MAA (функція встановлення коду моделі та режиму) або вручну DIP-перемикачами SW на платі керування. Автоматична адаптація (як у дорогих серіях PEAD) тут відсутня, потрібне ручне введення параметрів.

9. Експлуатаційні переваги та обмеження

Для ухвалення раціонального рішення про купівлю необхідно зважити факти, позбавлені рекламного забарвлення.

Аргументи «ЗА» (Engineering Pros):

1. Прихована установка: Повне збереження дизайн-коду приміщення. Видно лише грати.

2. Рівномірність: Можливість розвести повітря у потрібні зони, уникаючи ефекту протягу, властивого настінним блокам.

3. Компонентна база Mitsubishi Electric (компресори, електроніка) має один з найнижчих відсотків відмови в індустрії (Mean Time Between Failures) .

4. Тиша: Реальний акустичний комфорт при правильному проектуванні повітроводів.

5. Гнучкість управління: Від простого пульта до інтеграції до глобальних систем диспетчеризації.

6. Енергоефективність: Інверторний привід суттєво знижує експлуатаційні витрати порівняно із системами on/off.

Аргументи «ПРОТИ» та Обмеження (Honest Constraints):

1. Необхідність брудних робіт: Монтаж можливий лише на етапі ремонту приміщення (до зашиття стель). У готовому ремонті встановлення неможливе без демонтажу конструкцій.

2. Втрата висоти стелі: Потрібно опускання стелі мінімум на 250 мм у зоні установки блоку та на 150-200 мм у зоні проходження повітроводів.

3. Відсутність зональності Це однозонна система. Не можна встановити різну температуру в різних кімнатах, підключених до одного канального блоку (без застосування дорогих VAV-систем, вартість яких перевищить вартість кондиціонера). Температура регулюється датчиком в пульті (або на вході в блок), середня показники.

4. Складність обслуговування: Необхідно передбачити сервісні люки. Якщо доступ до блоку буде перекритий гіпсокартоном, за будь-якої несправності доведеться ламати стелю.

5. Ціна інсталяції: Вартість монтажних матеріалів (адаптери, пленуми, димарі, решітки, ізоляція) та робіт з їх встановлення може зрівнятися з вартістю самого обладнання.

10. Порівняльний контекст та позиціонування

У модельному ряду Mitsubishi Electric серія SEZ займає нішу компактних рішень початкового рівня .

• У порівнянні з серією PEAD (середньонапірні блоки): SEZ тонше (200 мм проти 250 мм), тихіше, але має менший тиск (50 Па проти 150 Па). SEZ не продує довгу мережу повітроводів, PEAD - продує.

• У порівнянні з настінними блоками MSZ : SEZ виграє в естетиці та повітророзподілі, але програє у простоті монтажу, функціоналі очищення повітря (Plasma Quad тощо недоступні) і вимагає додаткових витрат на проект.

Порівняння з конкурентами у класі Slim Duct показує, що SEZ-M35DA виділяється балансом між компактністю та якістю складання. Багато бюджетних брендів декларують висоту 200 мм, але часто мають більш високий рівень вібрацій або менш гнучку систему управління (відсутність інтеграції в Розумний дім).

11. Висновок та рекомендація до вибору

Канальний кондиціонер Mitsubishi Electric SEZ-M35DA є еталонним інженерним рішенням для прихованого кондиціонування невеликих приміщень. Це вибір прагматичного замовника, який інвестує у довгостроковий комфорт та візуальну чистоту інтер'єру.

Це обладнання рекомендоване для встановлення в:

• Спальні та дитячі кімнати (завдяки низькому рівню шуму та відсутності прямого потоку холодного повітря на людей).

• Готельні номери (прихований монтаж, антивандальність).

• Невеликі переговорні кімнати.

Дане обладнання не рекомендоване для:

• Приміщень із високими теплопритоками, що перевищують 4.0 кВт.

• Систем зі складною розгалуженою мережею повітроводів (не вистачить напору 50 Па).

• Об'єктів, де неможливий доступ до обслуговування за стелею.

Вибір SEZ-M35DA повинен базуватися на попередньому розрахунку тепловтрат і гідравлічному розрахунку системи повітроводів. Тільки в цьому випадку пристрій розкриє свій потенціал енергоефективності та надійності, закладений інженерами Mitsubishi Electric. Покупка має супроводжуватися замовленням професійного проекту вентиляції та кондиціювання. Це не «коробковий» продукт, а компонент складної інженерної системи життєзабезпечення, що потребує кваліфікованої інтеграції.

Технічний додаток: Зведені дані

Для забезпечення повноти технічної документації наводяться критичні параметри для проектувальників:

• Електроживлення: 220-240, 50 Гц, 1 фаза.

• Потужність (охолодження): Номінально ~1.0 кВт (залежить від зовнішнього блоку).

• Робочий струм Максимальний робочий струм системи рідко перевищує 8-9 А.

• Діаметр дренажу: VP-25 (зовнішній діаметр 32 мм).

• Вага блоку: 21 кг. Потрібно надійних анкерів для кріплення до перекриття.

• Холодоагент: R32 (дифторметан) або R410A (залежно від моделі зовнішнього блоку). R32 краще з точки зору екології (GWP=675) і термодинамічної ефективності (потрібно менше фреону за масою для тієї ж продуктивності).

Стійкість системи до перепадів напруги та можливість низькотемпературного пуску роблять дану модель адаптованою до реалій експлуатації в мережах з нестабільними параметрами, проте установка стабілізатора напруги рекомендована для захисту інверторної плати, вартість якої становить істотну частину ціни блоку.

Фінальна верифікація для користувача

Купуючи Mitsubishi Electric SEZ-M35DA, ви платите не за дизайн корпусу (його не буде видно), а за:

1. Алгоритми керування двигуном , що економлять електрику.

2. Аеродинаміку крильчатки , що береже тишу.

3. Якість металу та паяння , що запобігає витоку фреону через 5-10 років експлуатації.

4. Доступність запчастин та сервісної документації, що робить систему ремонтопридатною на горизонті 15-20 років.

Це раціональна інвестиція в мікроклімат, що окупається відсутністю проблем, непомітністю роботи та довговічністю ресурсу. Підтвердження специфікацій та сумісності з конкретним приміщенням має бути виконане сертифікованим інженером перед покупкою.
