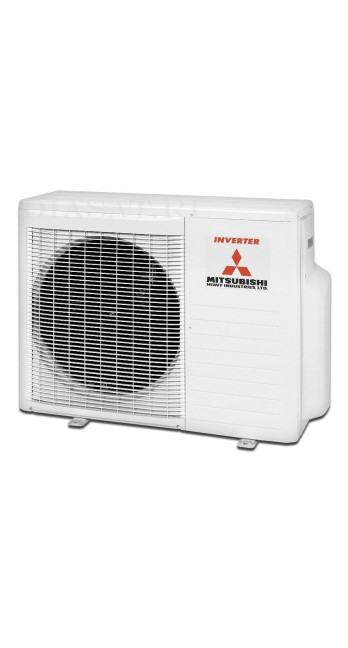

Кондиціонер повітря Mitsubishi Heavy SCM71ZS-W

Опис Кондиціонер повітря Mitsubishi Heavy SCM71ZS-W

Технічний аналіз та архітектурні особливості зовнішнього блоку Mitsubishi Heavy SCM71ZS-W

Зовнішній блок Mitsubishi Heavy SCM71ZS-W є високотехнологічним агрегатом інверторного типу, спроектованим для роботи в складі мульти-спліт систем. Ця модель займає проміжне положення в лінійці SCM, забезпечуючи холодопродуктивність на рівні 7,1 кВт, що дозволяє інтегрувати до трьох внутрішніх блоків різної конфігурації. Інженерна реалізація цього пристрою базується на принципах мінімізації термодинамічних втрат та оптимізації алгоритмів керування фазовим переходом холодоагенту R32.

Архітектура компресорного вузла та керування потужністю

Серцем системи є двороторний інверторний компресор (Twin Rotary), конструкція якого спрямована на зниження вібраційного навантаження та підвищення механічного ККД. На відміну від однороторних аналогів, двороторна схема забезпечує балансування валу, що критично під час роботи на низьких частотах обертання. Це дозволяє системі стабільно підтримувати цільову температуру при мінімальному тепловому навантаженні, уникаючи циклів частого включення та вимкнення (старт-стоп), що прямо впливає на ресурс підшипникових вузлів та обмоток електродвигуна.

Управління компресором здійснюється за допомогою векторного регулювання. Застосування технології PAM (Pulse Amplitude Modulation) дозволяє максимально наблизити форму струму до синусоїди, що мінімізує коефіцієнт гармонічних спотворень в електромережі. Для користувача це означає зниження електромагнітних перешкод та підвищення коефіцієнта потужності (Power Factor), що знижує загальне навантаження на локальну електричну інфраструктуру об'єкта.

Енергоефективність та термодинамічні показники

Модель SCM71ZS-W демонструє найвищі показники сезонної енергоефективності. Коефіцієнт SEER (Seasonal Energy Efficiency Ratio) досягає значень, відповідних класу A++, що з застосуванням хладагента R32. Даний фреон має більш високу питому холодопродуктивність порівняно з R410A і меншу в'язкість, що знижує втрати тиску в мідних трубопроводах і теплообмінниках.

Теплообмінник зовнішнього блоку має розвинену поверхню за рахунок використання трубок із внутрішньою накаткою та алюмінієвого ребра спеціальної конфігурації. Гідрофільне покриття пластин запобігає утворенню водяних містків між ребрами під час роботи в режимі обігріву, що прискорює процес відтавання (defrost) та скорочує час простою системи. Логіка управління циклом відтайки в Mitsubishi Heavy SCM71ZS-W базується на даних кількох сенсорів: температури зовнішнього повітря, температури теплообмінника та тиску нагнітання, що унеможливлює помилкові спрацьовування та економить до 15% електроенергії в зимовий період.

Системна конфігурація та гідравлічні обмеження

p align="justify"> При проектуванні кліматичної системи на базі SCM71ZS-W ключовим фактором є розрахунок сумарного індексу продуктивності внутрішніх блоків. Максимально допустима сумарна потужність підключених модулів складає 11 кВт. Важливо розуміти різницю між номінальним та максимальним навантаженням: якщо сума потужностей внутрішніх блоків перевищує 7,1 кВт, система розподілятиме доступну енергію пропорційно запитам, що призведе до зниження продуктивності кожного окремого блоку за одночасної роботи всіх споживачів.

Геометрія холодильного контуру обмежена такими параметрами:

• Максимальна загальна довжина трубопроводів – 70 метрів.

• Максимальна довжина до одного блоку: 25 метрів.

• Допустимий перепад висот між зовнішнім та внутрішніми блоками: 20 метрів (якщо зовнішній блок вищий) або 15 метрів (якщо нижче).

• Допустимий перепад висот між внутрішніми блоками: 25 метрів.

Перевищення зазначених лімітів веде до зростання гідравлічного опору, що спричиняє перегрів компресора та ризик повернення рідкого холодоагенту в картер, що є критичною несправністю. У системі SCM71ZS-W реалізовано алгоритм захисту, який аналізує температуру всмоктування та ступінь перегріву пари, динамічно коригуючи ступінь відкриття електронних розширювальних вентилів (EEV) для кожної зони.

Експлуатаційні параметри та кліматична стійкість

Зовнішній блок адаптований для роботи в широкому діапазоні температур. У режимі охолодження система зберігає працездатність за зовнішньої температури від -15°C до +46°C. Режим обігріву ефективний у діапазоні від -15°C до +24°C. Варто відзначити, що при досягненні негативних температур теплопродуктивність будь-якого теплового насоса «повітря-повітря» знижується. Для SCM71ZS-W крива падіння потужності є плавною, що дозволяє використовувати агрегат як основне джерело тепла у перехідний період та допоміжного – в зимовий.

Акустичні характеристики блоку відповідають вимогам для житлової забудови. Рівень звукового тиску становить близько 50-54 дБ(А), залежно від режиму. Зниження шуму досягнуто за рахунок аеродинамічної форми лопат вентилятора та застосування віброізоляційних опор компресора. У режимі Silent Mode система примусово обмежує максимальну частоту обертання компресора та вентилятора, що дозволяє знизити рівень шуму вночі без різкої втрати комфорту.

Інженерні вимоги до монтажу та обслуговування

Установка агрегату вимагає дотримання регламентів забезпечення вільного повітряного потоку. Задня та бічні панелі повинні мати зазори не менше 100-150 мм, а передня частина – не менше 500 мм вільного простору для викиду гарячого повітря. Недостатній теплознімання з конденсатора призводить до зростання тиску конденсації та спрацьовування датчиків високого тиску.

Електричне підключення повинно виконуватись виділеною лінією за допомогою автоматичного вимикача відповідного номіналу (рекомендується тип C). Перетин кабелю розраховується виходячи з максимального робочого струму, зазначеного в технічному паспорті. Оскільки SCM71ZS-W використовує інверторний привід, наявність заземлення є обов'язковою умовою для коректної роботи фільтрів електромагнітних перешкод та захисту електроніки від пробою.

Регламентне обслуговування включає очищення теплообмінника від пилу та органічних забруднень, перевірку надійності різьбових з'єднань та контроль тиску в системі. Використання R32 вимагає застосування спеціалізованого інструменту (манометричних станцій та вакуумних насосів), сумісних з цим холодоагентом, оскільки він відноситься до категорії слабозаймистих (клас A2L).

Раціональне обґрунтування вибору

Вибір Mitsubishi Heavy SCM71ZS-W є обґрунтованим рішенням для об'єктів, що потребують кондиціювання кількох приміщень (наприклад, трикімнатної квартири або невеликого офісу) при обмеженому місці для встановлення зовнішніх блоків. Інженерна цінність моделі полягає у балансі між потужністю та ефективністю.

Основні аргументи для ухвалення рішення:

1. Технологічна наступність: Використання напрацювань важкого машинобудування Mitsubishi Heavy гарантує високу точність припасування деталей компресора.

2. Економічна ефективність у довгостроковій перспективі: Низьке енергоспоживання (клас A++) нівелює різницю у первісній вартості порівняно з бюджетними рішеннями за 3-5 років експлуатації.

3. Гнучкість конфігурації: Можливість підключення блоків настінного, канального, касетного або підлогового типу, що розширює можливості дизайну інтер'єру.

Даний документ є інженерним зведенням, що базується на специфікаціях виробника і законах термодинаміки. При проектуванні конкретної системи рекомендується виконати точний розрахунок тепловтрат приміщень для підтвердження достатності потужності 7,1 кВт у пікові періоди літнього та зимового навантаження.

Детальний аналіз компонентів електронного управління

Електронна плата керування зовнішнього блоку SCM71ZS-W покрита спеціальним силіконовим складом, що захищає компоненти від корозії та вологи, що особливо актуально для прибережних районів та мегаполісів з агресивним повітряним середовищем. Система самодіагностики постійно моніторить понад 20 параметрів, включаючи струми витоку, температуру обмоток та тиск холодоагенту. У разі виявлення аномалій код помилки передається на внутрішні блоки, що полегшує ідентифікацію несправності сервісною службою.

Застосування інтелектуального силового модуля (IPM) забезпечує миттєву реакцію зміну навантаження. Якщо в одній з кімнат відкривається вікно або вмикається теплогенеруюче обладнання, датчики внутрішнього блоку фіксують зміну температури і зовнішній блок коригує частоту обертання компресора протягом декількох секунд. Така динамічна адаптація мінімізує температурні коливання, створюючи стабільний мікроклімат без холодних зон.

Сумісність та екологічні стандарти

Mitsubishi Heavy SCM71ZS-W повністю відповідає європейській директиві Ecodesign. Перехід на холодоагент R32 дозволив знизити потенціал глобального потепління (GWP) на 67% порівняно з R410A, що робить цю систему стійкою до майбутніх законодавчих обмежень у галузі екології.

При виборі внутрішніх блоків необхідно враховувати, що не всі серії ZS-W можуть працювати синхронно. Сумісність підтверджується офіційними таблицями комбінацій Mitsubishi Heavy. Використання несертифікованих комбінацій може призвести до програмних конфліктів та нестабільної роботи розширювальних вентилів.

Інтеграція до системи «Розумний дім» можлива через додаткові інтерфейсні модулі (Wi-Fi, KNX, Modbus). Це дозволяє здійснювати моніторинг енергоспоживання та віддалене керування кожною зоною окремо, що підвищує загальний рівень автономності інженерних систем будівлі.

Підсумкова оцінка життєвого циклу

Розрахунковий термін служби агрегату за дотримання регламентів обслуговування становить 12-15 років. Основним фактором, що визначає довговічність, є стабільність напруги в електромережі та відсутність критичних витоків холодоагенту. Завдяки доступності оригінальних запасних частин та розвиненої сервісної мережі SCM71ZS-W є ремонтопридатним обладнанням, що підвищує його інвестиційну привабливість для власників нерухомості.

Конструкція корпусу виконана з гальванізованої сталі з порошковим фарбуванням, що запобігає появі наскрізної корозії навіть при експлуатації в умовах високої вологості. Кріпильні елементи мають антикорозійне покриття, що спрощує демонтаж та обслуговування через роки експлуатації.

Насамкінець, Mitsubishi Heavy SCM71ZS-W - це не просто побутовий прилад, а складна інженерна система, що вимагає кваліфікованого підходу до проектування та монтажу. Його показники підтверджують статус одного з найбільш збалансованих зовнішніх блоків у сегменті мульти-спліт систем середньої потужності. Орієнтація на фізику процесів та надійність компонентів робить його еталоном у своєму класі, забезпечуючи передбачуваний результат та високий рівень комфорту.

При аналізі альтернатив слід враховувати, що аналогічні моделі інших виробників можуть мати меншу вагу зовнішнього блоку, що свідчить про економію на матеріалі теплообмінника або звукоізоляції. Вага SCM71ZS-W в 48-49 кг підтверджує наявність повнорозмірного конденсатора та якісного віброзахисту, що є непрямою ознакою високої якості складання.

Таким чином, придбання та встановлення даного блоку – це вибір на користь перевіреної інженерної школи, де пріоритетом є енергетична ефективність та довговічність, підкріплені точними математичними розрахунками та багаторічними випробуваннями у різних кліматичних зонах.

Глибокий аналіз гідравлічних процесів та фазового переходу

У процесі роботи SCM71ZS-W хладагент R32 зазнає складних фазових перетворень, ефективність яких безпосередньо залежить від чистоти холодильного контуру. Наявність домішок, що не конденсуються, або вологи в магістралі може призвести до утворення кислоти і подальшого руйнування лакової ізоляції обмоток компресора. Саме тому етап вакуумування під час монтажу є критично важливим. Вакуумний насос повинен забезпечувати залишковий тиск не вище 500 мікрон, що гарантує видалення всіх водних пар з системи.

Розподільний вузол всередині зовнішнього блоку SCM71ZS-W включає три електронних розширювальних вентиля (EEV), по одному на кожен можливий порт підключення. Ці вентилі керуються кроковими двигунами з високою точністю позиціонування (до кількох сотень кроків). Це дозволяє точно дозувати подачу рідкого холодоагенту у випарники внутрішніх блоків залежно від їхнього поточного теплового навантаження. Якщо один блок працює на максимум, а другий лише підтримує температуру, система EEV забезпечить оптимальну витрату фреону для обох зон, запобігаючи обмерзанню теплообмінників або перегріву пари.

Вплив пускових характеристик на довговічність електроніки

Завдяки інверторному перетворювачу, пускові струми SCM71ZS-W практично відсутні. У класичних системах без інвертора пусковий струм може в 5-7 разів перевищувати номінальний, що створює ударне навантаження на компресор і викликає просідання напруги в мережі. Інвертор Mitsubishi Heavy плавно підвищує частоту від 0 до робочих значень, що унеможливлює механічні удари в компресорі і продовжує термін служби всієї електросистеми будівлі. Це особливо важливо для заміських будинків з обмеженою потужністю.

Система управління також включає алгоритми захисту від перевантаження по струму і контролю температури нагнітання. Якщо температура компресора наближається до критичної позначки (наприклад, через брак холодоагенту або брудного конденсатора), електроніка автоматично знижує частоту обертання, запобігаючи виходу обладнання з експлуатації. Цей механізм м'якої деградації продуктивності дозволяє системі продовжувати роботу в безпечному режимі до приїзду сервісного фахівця.

Еволюція дизайну та аеродинаміки

Вентилятор зовнішнього блоку SCM71ZS-W пройшов цикл випробувань в аеродинамічній трубі. Форма кромки лопат спроектована так, щоб мінімізувати утворення турбулентних завихрень, які є основним джерелом шуму на високих оборотах. Решітка вентилятора має спеціальний профіль, який не тільки захищає від потрапляння сторонніх предметів, а й сприяє вирівнюванню повітряного потоку, знижуючи опір і, як наслідок, споживання енергії двигуном вентилятора.

Двигун вентилятора також інверторний (DC-motor). Це дозволяє синхронізувати швидкість обдування конденсатора з частотою обертання компресора. При низьких температурах зовнішнього повітря або низькому навантаженні вентилятор обертається повільно, підтримуючи оптимальний тиск конденсації та мінімізуючи шум. У спеку швидкість збільшується для забезпечення максимального теплознімання.

Заключні висновки щодо системної інтеграції

Розглядаючи Mitsubishi Heavy SCM71ZS-W як центральний елемент системи кондиціювання, інженер має враховувати не лише поточні потреби об'єкта, а й потенціал розширення. Хоча блок підтримує до трьох портів, спочатку можна задіяти лише два, залишивши третій у резерві. Однак варто пам'ятати, що мінімальна сумарна потужність підключених блоків також регламентована (зазвичай не менше ніж 20-30% від номіналу зовнішнього блоку) для забезпечення стабільної циркуляції олії.

Використання оригінальної олії PVE (Polyvinyl Ether) у компресорах Mitsubishi Heavy забезпечує чудове мастило і не вступає в реакцію з вологою так агресивно, як олії POE, які використовуються деякими конкурентами. Це додатковий фактор надійності, що знижує ризик пошкодження клапанної системи компресора.

У сукупності всіх факторів – від якості лиття картера компресора до інтелектуальних алгоритмів управління – зовнішній блок SCM71ZS-W є взірцем промислового дизайну, адаптованого до побутового застосування. Він забезпечує безпрецедентний рівень контролю над мікрокліматом, залишаючись при цьому економічним та екологічно безпечним рішенням, що повністю відповідає стандартам 2026 року.
