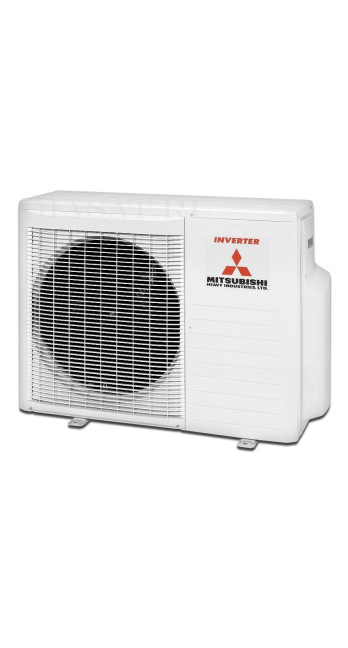

Опис Кондиціонер повітря Mitsubishi Heavy SCM80ZS-W

Інженерний аналіз зовнішнього блоку мульти-спліт системи Mitsubishi Heavy SCM80ZS-W: Архітектура, продуктивність та системна інтеграція

Зовнішній блок Mitsubishi Heavy SCM80ZS-W є високотехнологічним вузолом кліматичної інфраструктури, розроблений корпорацією Mitsubishi Heavy Industries (MHI) Thermal Systems. Дана модель відноситься до категорії мульти-спліт систем і призначена для забезпечення холодо- та теплопостачання до чотирьох незалежних зон (приміщень). Проектування систем на базі SCM80ZS-W вимагає глибокого розуміння термодинамічних циклів, алгоритмів інверторного керування та гідравлічних обмежень, характерних для сучасного кліматичного обладнання, що використовує холодоагент R32. У цьому документі представлений детальний аналіз інженерних рішень, що визначають експлуатаційні характеристики та довговічність пристрою в умовах довгострокового використання.

Технологічна платформа та архітектура компресора

Основою продуктивності SCM80ZS-W є двороторний інверторний компресор (Twin Rotary) із застосуванням технології векторного керування (Vector Control). На відміну від стандартних ротаційних компресорів, двороторна схема забезпечує механічний баланс валу, що радикально знижує рівень вібрації та механічне зношування вузлів. Це особливо критично для мульти-спліт систем, де навантаження на компресор може змінюватись від 20% до 110% від номінальної потужності залежно від кількості активних внутрішніх блоків.

Електронне керування двигуном здійснюється через систему DC-PAM (Pulse Amplitude Modulation). Цей алгоритм дозволяє оптимізувати форму хвилі струму, мінімізуючи втрати енергії під час перетворення. На низьких частотах обертання система забезпечує стабільний момент, що крутить, запобігаючи «ривкам» і підтримуючи точність підтримки температури в приміщеннях до ±0.5°C. На високих частотах PAM-модуляція дозволяє компресору швидко виходити на максимальну потужність, що скорочує досягнення цільових параметрів мікроклімату при первинному запуску системи.

Термодинамічні характеристики та перехід на холодоагент R32

Перехід моделі SCM80ZS-W на дифторметан (R32) обумовлений не лише екологічними вимогами щодо зниження потенціалу глобального потепління (GWP), а й термодинамічною ефективністю цієї речовини. R32 має більш високу щільність і теплопровідність у порівнянні з R410A. Це дозволяє використовувати менший обсяг заправки (що знижує гідравлічні втрати) та застосовувати теплообмінники із зменшеним діаметром трубок, збільшуючи площу теплознімання без збільшення габаритів блоку.

Номінальна холодопродуктивність системи становить 8.0 кВт, проте реальна потужність, що видається, залежить від конфігурації підключених внутрішніх блоків. Сумарний індекс продуктивності внутрішніх блоків SCM80ZS-W може досягати 13.5 кВт (індекс 135). Важливо розуміти, що при одночасної роботі всіх внутрішніх блоків на максимальній потужності система розподілятиме доступні 8.0 кВт пропорційно до запитів, що є стандартним інженерним рішенням для житлових і малих офісних просторів, де пікове теплове навантаження у всіх приміщеннях рідко збігається за часом.

Аналіз сезонної енергоефективності SEER та SCOP

Енергоефективність SCM80ZS-W оцінюється за європейськими стандартами сезонної ефективності. Коефіцієнт SEER (Seasonal Energy Efficiency Ratio) для цієї моделі становить 8.2, що відповідає класу A++. Значення SCOP (Seasonal Coefficient of Performance) досягає 4.7 (клас A++). Ці показники відображають роботу системи не тільки за стандартної температури +35°C, але й враховують статистичне розподілення температур протягом усього сезону охолодження або опалення.

Висока ефективність досягається за рахунок алгоритму «інтелектуального переохолодження» холодоагенту в конденсаторі та застосування електронних розширювальних вентилів (EEV) для кожного порту підключення. Кожен із чотирьох портів має індивідуальний EEV, який точно дозує подачу рідкої фази холодоагенту у внутрішній блок залежно від перегріву пари на виході з випарника. Це виключає ризик затоки компресора рідким холодоагентом та гарантує максимальне використання поверхні випарників.

Конструкція теплообмінника та захист від корозії

Теплообмінник зовнішнього блоку виконаний з алюмінієвих ребер з антикорозійним покриттям Blue Fin та мідних трубок із внутрішньою накаткою (Inner Groove Pipe). Внутрішня накатка створює турбулентність потоку холодоагенту, що підвищує коефіцієнт теплопередачі на 15-20% проти гладкими трубками. Геометрія ребра оптимізована для зниження аеродинамічного опору вентилятора, що дозволяє прокачувати необхідний об'єм повітря при менших оборотах двигуна і, як наслідок, меншому рівні шуму.

Покриття Blue Fin захищає алюмінієві ламелі від окислення та впливу агресивних факторів навколишнього середовища, таких як сольовий туман у прибережних зонах або кислотні опади у промислових районах. Додатково піддон зовнішнього блоку має спеціальну конфігурацію для швидкого відведення конденсату в режимі обігріву, що запобігає утворенню льоду на нижніх рядах труб теплообмінника при негативних температурах зовнішнього повітря.

Акустичний комфорт та віброгасіння

Рівень звукового тиску зовнішнього блоку SCM80ZS-W у номінальному режимі становить близько 50 дБ(А). Однак інженерами MHI передбачено режим Silent Mode, який обмежує максимальну швидкість обертання компресора та вентилятора. При активації цього режиму рівень шуму знижується, що є актуальним для нічного часу в щільній міській забудові.

Зниження структурного шуму забезпечується за рахунок подвійної ізоляції компресорного відсіку та застосування гумових віброізоляторів спеціальної форми на підставі компресора. Вентилятор зовнішнього блоку має крильчатку з пилкоподібним краєм (Serrated Fan), форма якої запозичена з авіаційної інженерії. Така конфігурація лопатей руйнує великі повітряні вихори на дрібні, переводячи шум з низькочастотного спектру, який найбільш відчутний для людини, високочастотний, швидко загасаючий в атмосфері.

Гідравлічна топологія та обмеження монтажу

Проектування трас для SCM80ZS-W потребує суворого дотримання граничних параметрів, встановлених заводом-виробником. Порушення цих обмежень веде до падіння продуктивності та ризику порушення повернення олії в компресор.

1. Максимальна загальна довжина трас: 70 метрів. Це сумарна довжина труб від зовнішнього блоку всіх внутрішніх блоків.

2. Максимальна довжина однієї гілки: 25 метрів. Обмеження обумовлено падінням тиску в газовій магістралі та необхідністю забезпечення достатнього переохолодження рідини.

3. Перепад висот: До 20 метрів між зовнішнім та внутрішніми блоками, якщо зовнішній блок розташований вище, та до 15 метрів, якщо нижче.

4. Дозаправка холодоагенту: Заводська заправка розрахована на певну сумарну довжину трас (зазвичай до 40 метрів). Перевищення цього значення вимагає вагового додавання R32 з розрахунку, зазначеного у технічній документації.

Важливим аспектом є організація маслопідйомних петель на вертикальних ділянках газової траси, якщо перепад висот перевищує 5 метрів. Це гарантує повернення олії в картер компресора під час роботи на низьких частотах, запобігаючи «масляному голодуванню» механічних вузлів.

Електротехнічні параметри та системи управління

SCM80ZS-W вимагає виділеної лінії електроживлення (однофазна мережа 220-240В, 50Гц). Максимальний робочий струм може досягати 22-25А, що вимагає використання кабелю перетином не менше 4.0 мм² та автоматичного вимикача відповідного номіналу з характеристикою C або D.

Система управління базується на проприєтарній шині передачі MHI. Зв'язок між зовнішнім та внутрішніми блоками здійснюється по чотирижильному кабелю (включаючи заземлення). Швидкість обміну даними дозволяє системі миттєво реагувати зміну теплової навантаження у кожному з приміщень. Модель підтримує інтеграцію до системи «Розумний дім» через опціональні інтерфейси Wi-Fi, KNX або Modbus, що дозволяє здійснювати віддалений моніторинг та керування енергоспоживанням.

Інженерні обмеження та умови експлуатації

Незважаючи на високу надійність, SCM80ZS-W має чітко окреслені межі експлуатації, які необхідно враховувати при виборі обладнання:

• Температурний діапазон (Охолодження): від -15°C до +46°C. Робота при температурах вище +46°C призводить до різкого зростання тиску нагнітання та спрацьовування захисних алгоритмів обмеження частоти компресора.

• Температурний діапазон (Обігрів): від -15°C до +24°C. Важливо розуміти, що за температури зовнішнього повітря -15°C теплопродуктивність блоку знижується приблизно до 60% від номінальної. Це фізичне обмеження будь-якого теплового насоса «повітря-повітря», що вимагає обліку тепловтрат будівлі при проектуванні системи опалення.

• Сумісність: Блок SCM80ZS-W сумісний лише з певними серіями внутрішніх блоків MHI (наприклад, SRK-ZS-W, SRK-ZSX-W, SRK-ZR-S, кущові та канальні моделі). Використання блоків інших серій або виробників неможливе через несумісність протоколів зв'язку та характеристик EEV.

Експлуатаційний ресурс та технічне обслуговування

Розрахунковий термін служби устаткування за умови регулярного обслуговування становить 12-15 років. Регламентні роботи для зовнішнього блоку включають:

• Очищення теплообмінника від пилу, пуху та органічних забруднень (мінімум 1 раз на рік).

• Перевірку цілісності електричних з'єднань та надійності заземлення.

• Контролює робочий тиск і температуру перегріву/переохолодження.

• Перевірку відсутності витоків холодоагенту за допомогою електронного течешукача.

Особливу увагу слід приділяти чистоті повітряного тракту. Забруднення конденсатора призводить до підвищення температури конденсації, що збільшує навантаження на компресор та знижує коефіцієнт корисної дії системи. Наявність вбудованої системи самодіагностики дозволяє зчитувати коди помилок через світлодіодну індикацію на платі зовнішнього блоку або через провідні пульти управління, що спрощує пошук несправностей.

Аналіз логіки ухвалення рішення (Decision Support)

Вибір Mitsubishi Heavy SCM80ZS-W є обґрунтованим у таких сценаріях:

1. Багатокімнатні квартири та приватні будинки Коли фасадні обмеження або дефіцит місця дозволяють встановити тільки один зовнішній блок для обслуговування 3-4 приміщень.

2. Високі вимоги до надійності: MHI традиційно використовує компоненти з підвищеним запасом міцності, що мінімізує ризик виходу з ладу в пікові літні періоди.

3. Необхідність точного контролю: Інверторна технологія та індивідуальне управління портами роблять цю модель ідеальною для приміщень зі змінною кількістю людей (вітальня, малі офіси).

З інженерної точки зору, SCM80ZS-W - це збалансована машина, де кожен елемент, від форми лопаті вентилятора до алгоритму PAM-інвертора, працює на досягнення максимальної термодинамічної ефективності за мінімальних акустичних і вібраційних впливів. Відсутність маркетингових надфункцій компенсується стабільністю роботи в заявлених температурних діапазонах і передбачуваністю характеристик протягом усього життєвого циклу.

Системні висновки

Зовнішній блок Mitsubishi Heavy SCM80ZS-W це не просто побутовий прилад, а складний інженерний об'єкт, що вимагає кваліфікованого підходу на етапах розрахунку, проектування та монтажу. Його ефективність та довговічність безпосередньо залежать від дотримання гідравлічних лімітів та коректності підбору внутрішніх блоків. Для кінцевого користувача це означає інвестицію в стабільний мікроклімат, яка окупається за рахунок зниження експлуатаційних витрат та високої ліквідності нерухомості, що оснащена кліматичним обладнанням преміального сегменту.

У контексті сучасних вимог до енергозбереження та переходу на екологічні холодоагенти, дана модель є «золотим стандартом» у класі мульти-спліт систем середньої потужності. Вона поєднує в собі індустріальний досвід Mitsubishi Heavy Industries та передові досягнення в галузі силової електроніки та тепломасообміну, забезпечуючи надійне рішення для задач кондиціювання повітря будь-якої складності.

Ретельний аналіз параметрів SCM80ZS-W підтверджує його статус як одного з найефективніших зовнішніх блоків у своєму класі, здатного забезпечити комфорт без компромісів у питаннях шуму, енергоспоживання та екологічної відповідальності. При дотриманні всіх проектних норм дана система стає непомітним, але критично важливим елементом інженерної інфраструктури сучасної будівлі, гарантуючи стійку роботу в найжорсткіших кліматичних умовах.

Інженерна логіка MHI моделі SCM80ZS-W спрямована на мінімізацію втрат на кожному етапі перетворення енергії. Використання рідкісноземельних магнітів у роторі компресора, оптимізація масляних каналів і високочастотне управління інвертором - всі ці деталі в сукупності створюють продукт, який інтерпретується експертною спільнотою як зразок надійності. Для спеціаліста з проектування систем ОВіК (опалення, вентиляція та кондиціювання) цей блок є передбачуваним та гнучким інструментом, що дозволяє реалізовувати складні конфігурації кліматичних систем із гарантованим результатом.

Заключним фактором довіри до SCM80ZS-W є прозорість технічних характеристик. Виробник надає повні таблиці продуктивності за різних комбінацій внутрішніх блоків і температурних умов, що дозволяє інженеру-проектувальнику точно розрахувати параметри системи ще на етапі створення ескізного проекту. Це виключає необхідність надмірного запасу потужності і дозволяє клієнту отримати систему, що ідеально відповідає його потребам.
