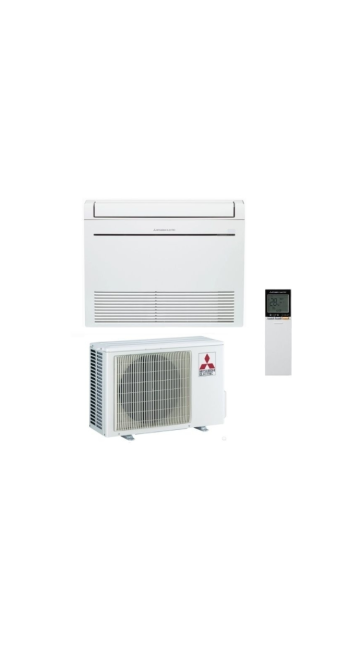

Кондиціонер повітря Mitsubishi Electric MFZ-KJ50VE/MUFZ-KJ50VE

Опис Кондиціонер повітря Mitsubishi Electric MFZ-KJ50VE/MUFZ-KJ50VE

Інженерний аналіз та системна архітектура спліт-системи підлоги Mitsubishi Electric MFZ-KJ50VE/MUFZ-KJ50VE

Проектування систем мікроклімату в житлових та комерційних приміщеннях потребує переходу від маркетингового сприйняття обладнання до аналізу його термодинамічних та експлуатаційних параметрів. Підлогова модель Mitsubishi Electric MFZ-KJ50VE у зв'язці із зовнішнім блоком MUFZ-KJ50VE є високотехнологічним рішенням, розробленим для об'єктів, де настінний монтаж неможливий або недоцільний з точки зору фізики розподілу повітряних мас. Цей документ містить детальний розбір архітектури системи, її енергетичних показників та алгоритмів управління.

1. Термодинамічні показники та енергоефективність

Основою системи є інверторна технологія управління компресором, яка забезпечує точну відповідність потужності, що генерується, поточним тепловтратам приміщення. Модель MFZ-KJ50VE має номінальну холодопродуктивність 5,0 кВт і теплопродуктивність 5,8 кВт. Інженерний аналіз ефективності виявляється у сезонних коефіцієнтах SEER і SCOP.

Для цього комплекту коефіцієнт сезонної енергоефективності в режимі охолодження (SEER) досягає значень, які відповідають класу A+++ за європейською класифікацією. Це досягається за рахунок оптимізації площі теплообміну та застосування амплітудно-імпульсної модуляції (PAM-інвертор) у ланцюзі живлення компресора. Ця технологія мінімізує втрати при перетворенні змінного струму на постійний, забезпечуючи коефіцієнт потужності близький до 1.

У режимі обігріву коефіцієнт SCOP демонструє стабільну роботу системи за негативних температур зовнішнього повітря. Застосування холодоагенту R32 (дифторметан) дозволяє не лише знизити потенціал глобального потепління (GWP) на 67% порівняно з R410A, а й підвищити питому холодопродуктивність системи за рахунок більш високої теплопровідності та меншої в'язкості робочого тіла.

2. Архітектура внутрішнього блоку: Концепція установки для підлоги

Серію MFZ-KJ спроектовано як консольний агрегат, що радикально змінює динаміку руху повітря. На відміну від настінних блоків, що направляють потік зверху вниз, блок підлоги працює за принципом комбінованої конвекції.

Ключовим інженерним рішенням є система Dual Vane - дві незалежні повітряні заслінки. У режимі обігріву нижня заслінка спрямовує тепле повітря безпосередньо до рівня підлоги. Відповідно до законів термодинаміки, менш щільне тепле повітря піднімається вгору, забезпечуючи рівномірне прогрівання всього об'єму приміщення та виключаючи ефект «холодних ніг». Це критично важливо для приміщень з високими стелями або панорамним склінням, де тепловтрати через нижню частину конструкцій, що захищають, максимальні.

У режимі охолодження верхня заслінка формує потік, спрямований уздовж стіни або стелі, що запобігає прямому впливу холодного повітря на людину, реалізуючи ефект Коанда. Це мінімізує ризик виникнення протягів та забезпечує комфортне перебування у зоні дії кондиціонера.

3. Акустичні характеристики та вібраційний контроль

Для житлових приміщень, особливо спалень, параметр звукового тиску є визначальним. Внутрішній блок MFZ-KJ50VE мінімальної швидкості обертання вентилятора генерує шум на рівні 19 дБ(А). Для порівняння, поріг чутності людського вуха становить близько 10-15 дБ(А), а фоновий шум у тихій бібліотеці – 30 дБ(А).

Досягнення таких показників стало можливим завдяки:

• Збільшення діаметра тангенціального вентилятора, що дозволило знизити швидкість його обертання за збереження необхідної витрати повітря ($m^3/h$).

• Оптимізація форми лопаток вентилятора для зниження турбулентності та аеродинамічних шумів.

• Використання віброізолюючих опор для двигуна вентилятора, що запобігають передачі структурних шумів на корпус блоку.

Зовнішній блок MUFZ-KJ50VE також оснащений системою шумоподавлення, включаючи звукоізоляцію компресора та динамічне балансування лопатей осьового вентилятора, що є важливим для дотримання норм акустичного впливу на прилеглі території.

4. Технологія Rapid Heating (Швидке нагрівання)

Однією з унікальних функцій серії KJ є алгоритм виходу форсованого на температурний режим. При активації системи в умовах низьких температур усередині приміщення, контролер подає команду на подачу частини гарячого холодоагенту безпосередньо в нижню заслінку, минаючи частину основного циклу, що дозволяє підняти температуру повітря, що виходить, до комфортних значень за значно менший проміжок часу в порівнянні зі стандартними спліт-системами.

Ця функція особливо ефективна в регіонах із суворими зимами, де обладнання використовується як основне або допоміжне джерело опалення. Система зберігає працездатність при температурі зовнішнього повітря до -15°C (або нижче у версіях із підготовкою заводу), зберігаючи при цьому високий рівень енергоефективності.

5. Система фільтрації та очищення повітря

Очищення повітря у MFZ-KJ50VE реалізовано через багатоступінчасту систему, де основним елементом є наноплатиновий фільтр. У структуру фільтра інтегровані платиново-керамічні частинки нанометрового діапазону, які мають виражені каталітичні властивості.

Механізм дії наноплатинового фільтра:

1. Антибактеріальна обробка: Активні радикали руйнують клітинні мембрани бактерій та вірусів.

2. Дезодорація: Окислення молекул летких органічних сполук, відповідальних за неприємні запахи.

3. Затримка пилу: Синтетична сітка з об'ємною структурою ефективно вловлює частки PM10 та PM2.5.

Додатково може бути встановлений ензимний фільтр антиалергії, який деактивує алергени (пилок, продукти життєдіяльності пилових кліщів) шляхом хімічного розщеплення білків-антигенів. Це робить систему придатною для експлуатації у приміщеннях із підвищеними вимогами до якості повітряного середовища.

6. Інтелектуальне управління та інтерфейси

Управління системою здійснюється через вбудований мікропроцесорний контролер, який підтримує алгоритми нечіткої логіки (Fuzzy Logic). Це дозволяє системі адаптуватися до змін теплового навантаження, уникаючи частого включення та вимкнення компресора (так званого тактування), що продовжує ресурс обладнання.

Можливості системи керування:

• Тижневий таймер: Дозволяє запрограмувати до чотирьох циклів увімкнення/вимкнення на кожен день із встановленням індивідуальної температури для кожного періоду.

• Інтеграція у Wi-Fi: При установці опціонального інтерфейсу MAC-567IF-E керування можливе через хмарний сервіс MELCloud, що забезпечує віддалений моніторинг та діагностику.

• Підключення до систем «Розумний дім»: Підтримка протоколів KNX, Modbus та LonWorks через відповідні шлюзи дозволяє інтегрувати кондиціонер до загальнобудинкової мережі управління інженерними системами.

7. Надійність та компонентна база зовнішнього блоку

Зовнішній блок MUFZ-KJ50VE спроектований для роботи в агресивних умовах довкілля. Теплообмінник має антикорозійне покриття Blue Fin, яке захищає алюмінієві ребра від впливу сольового туману, кислотних дощів та промислового смогу.

У системі використовується компресор власного виробництва Mitsubishi Electric, який проходить багатоступінчастий контроль якості. Застосування технології «Heat Caulking» (термічна запресовка) у конструкції компресора мінімізує механічні зазори та тертя, що не тільки підвищує ККД, а й гарантує розрахунковий термін служби обладнання понад 10-15 років за умови регулярного сервісного обслуговування.

8. Інженерні обмеження та рекомендації щодо монтажу

Для забезпечення заявлених характеристик необхідне суворе дотримання регламенту монтажу. Підлогове розташування блоку накладає певні вимоги:

• Циркуляція: Перед блоком не повинно бути перешкод (меблів, штор) на відстані менше 500 мм для вільного забору та розподілу повітря.

• Дренажна система: Оскільки внутрішній блок розташований низько, відведення конденсату самопливом може бути утруднений. У таких випадках потрібне використання дренажної помпи або організація траси з негативним ухилом через перекриття.

• Довжина магістралі: Максимальна відстань між блоками та перепадом висот обмежені характеристиками компресора. Перевищення цих лімітів призведе до зниження холодопродуктивності та перегріву обмоток двигуна.

9. Екологічний аспект та сталий розвиток

Використання хладагента R32 є важливим кроком у бік екологічної безпеки. Крім низького GWP, R32 вимагає меншого обсягу заправки (на 15-20% менше порівняно з R410A) за ідентичної потужності системи. Це знижує загальне екологічне навантаження під час утилізації обладнання. Корпорація Mitsubishi Electric дотримується програми Environmental Vision 2050, спрямованої на мінімізацію вуглецевого сліду на всіх етапах життєвого циклу продукту - від виробництва до рециклінгу матеріалів.

10. Порівняльний аналіз: Підлоговий vs Настінний

Вибір на користь MFZ-KJ50VE часто обумовлений фізичними обмеженнями:

1. Мансардні поверхи: Де скіс даху не дозволяє розмістити настінний блок стандартної висоті 2.3–2.5 метра.

2. Скляні фасади: Відсутні вільні ділянки стін для навісного обладнання.

3. Опалювальний пріоритет: Як було сказано раніше, підлогове виконання ефективніше справляється з прогріванням нижньої зони приміщення.

З точки зору обслуговування, підлоговий блок забезпечує більш зручний доступ до фільтрів та внутрішніх вузлів для користувача та сервісного інженера.

11. Резюме для ухвалення раціонального рішення

Mitsubishi Electric MFZ-KJ50VE/MUFZ-KJ50VE - це інвестиція в довгостроковий комфорт та енергоефективність. Система не є бюджетним рішенням, проте її вартість виправдана низькими експлуатаційними витратами, високою надійністю компонентної бази та унікальними алгоритмами розподілу повітря, які неможливо реалізувати у дешевших аналогах.

При виборі цієї моделі покупець отримує:

• Мінімальний рівень шуму (19 дБ), що підходить для зон відпочинку.

• Клас енергоефективності A+++, який мінімізує витрати на електроенергію.

• Ефективне обігрів підлоги завдяки системі Dual Vane.

• Висока якість очищення повітря із наноплатиновим фільтром.

• Гарантована робота в широкому діапазоні температур.

Дана спліт-система рекомендується для встановлення в приміщеннях площею до 50 квадратних метрів, де висуваються підвищені вимоги до естетики інтер'єру, акустичного комфорту та якості розподілу теплових потоків.

12. Технічна специфікація (зведені дані)

Для проектних організацій та інженерів ключові параметри зведено до наступного переліку:

• Холодопродуктивність (мін/ном/макс): 1.6/5.0/5.7 кВт.

• Потужність (охолодження): 1.41 кВт.

• Робочий струм: 6.3 А.

• Витрати повітря внутрішнім блоком: 294 – 606 $m^3/h$.

• Габарити внутрішнього блоку (ШхГхВ): 750 х 215 х 600 мм.

• Діаметри труб (рідина/газ): 6.35/12.7 мм.

Проектування системи на базі Mitsubishi Electric MFZ-KJ50VE дозволяє створити стійке кліматичне середовище, здатне адаптуватися до зовнішніх умов, що змінюються, при збереженні максимального рівня комфорту для кінцевого користувача. Інженерна бездоганність виконання кожного вузла робить цю модель еталоном у класі консольних кондиціонерів.

Впровадження систем автоматизації та контролю витоку холодоагенту, а також використання матеріалів, що підлягають повторній переробці, підтверджує лідерство бренду в галузі створення екологічно відповідальних інженерних рішень. Вибір даної моделі є технічно обґрунтованим кроком для тих, хто цінує передбачуваність результату та ресурсну довговічність кліматичної техніки.

13. Експлуатаційний регламент

Для збереження гарантійних зобов'язань та підтримки розрахункового ККД система вимагає періодичного контролю. Очищення наноплатинового фільтра повинно проводитися не рідше одного разу на два тижні (шляхом промивання водою або чищення пилососом). Щорічне професійне технічне обслуговування повинне включати перевірку тиску холодоагенту, очищення теплообмінника зовнішнього блоку від органічних забруднень та перевірку цілісності електричних з'єднань. Дотримання цих простих правил гарантує стабільну роботу Mitsubishi Electric MFZ-KJ50VE протягом десятиліть, забезпечуючи ідеальний мікроклімат незалежно від примх погоди за вікном.

14. Висновок

Розглянута спліт-система є складним інженерним пристроєм, в якому досягнуто балансу між продуктивністю, тишею та енергозбереженням. Технології, закладені інженерами Mitsubishi Electric, роблять модель MFZ-KJ50VE лідером ринку підлогових систем, пропонуючи рішення, які перевершують очікування найвибагливіших користувачів. Аналіз усіх аспектів – від фізики потоків до мікробіологічного очищення – підтверджує статус цього обладнання як преміального стандарту у сучасній індустрії HVAC.
