Інженерний аналіз та технічна специфікація: Підстельова спліт-система Mitsubishi Electric PCA-M125KA

1. Архітектурна концепція та призначення системи

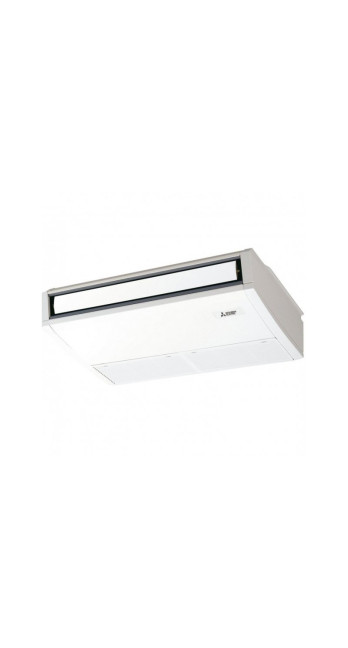

Внутрішній блок Mitsubishi Electric PCA-M125KA відноситься до серії напівпромислових систем Mr. Slim і являє собою агрегат підстельового типу, розроблений для приміщень з високим тепловим навантаженням і відсутністю простору для стель для установки канальних або касетних блоків. Пристрій позиціонується виробником як рішення для комерційних об'єктів (торгові зали, ресторани, офіси open-space) та технічних приміщень (серверні, кросові), де потрібні строго детерміновані параметри розподілу повітря і висока надійність при безперервній експлуатації.

Ключовою інженерною відмінністю моделі PCA-M125KA є використання аеродинамічної схеми з прямим викидом повітря вздовж площини стелі, що дозволяє використовувати ефект Коанда (Coanda effect). Це фізичне явище забезпечує «прилипання» струменя охолодженого повітря до поверхні стелі, що збільшує далекобійність струменя та запобігає попаданню холодного потоку в робочу зону (зону перебування людей). Ця характеристика робить модель безальтернативним рішенням для витягнутих приміщень коридорного типу або залів великої площі без стель.

Система не є автономним пристроєм і вимагає обов'язкового сполучення із зовнішнім компресорно-конденсаторним блоком. Модель PCA-M125KA підтримує роботу з інверторними зовнішніми блоками серій Standard Inverter (індекси PUZ-M) та Power Inverter (індекси PUZ-ZM), а також з неінверторними моделями (PU-P), що визначає кінцеву енергоефективність, довжину магістралей та допустимих температур. Вибір пари "внутрішній-зовнішній блок" є критичним етапом проектування, що визначає експлуатаційні характеристики всієї системи.

2. Аеродинаміка та акустичні характеристики

Однією з головних проблем потужних кліматичних систем (12.5 кВт та вище) є високий рівень аеродинамічного шуму та ризик виникнення зон турбулентності. У моделі PCA-M125KA застосована система відцентрових вентиляторів збільшеного діаметра з профільованими лопатками (Sirocco fan), що дозволило знизити частоту обертання за збереження високої масової витрати повітря.

Параметри повітрообміну: Внутрішній блок забезпечує чотири ступені регулювання витрати повітря. Для номінальної продуктивності значення становлять:

• Висока швидкість (High): 1680 м³/год (28 м³/хв).

• Середня швидкість 1 (Mid1): 1500 м³/год (25 м³/хв).

• Середня швидкість 2 (Mid2): 1380 м / год (23 м / хв).

• Низька швидкість (Low): 1260 м³/год (21 м³/хв).

Дані показники витрати повітря є критично важливими при розрахунку кратності повітрообміну у приміщенні. Висока витрата (1680 м³/год) гарантує швидке зняття теплонадлишків, проте потребує уважного проектування зон перебування людей. Швидкість потоку на виході з жалюзі досягає значень, у яких пряме попадання людини неприпустимо.

Управління повітряним потоком: Блок оснащений автоматичною заслінкою з можливістю регулювання кута подачі повітря у вертикальній площині. Горизонтальний розподіл (ліворуч-праворуч) здійснюється вручну за допомогою зміни положення напрямних ламелей. Важливою опцією є режим "High Ceiling" (Висока стеля), який активується через DIP-перемикачі на платі керування або через сервісні налаштування пульта. Цей режим збільшує тиск вентилятора, дозволяючи встановлювати блок на висоті до 4.2 метра без втрати ефективності рециркуляції повітря у підлоги. При стандартному налаштуванні рекомендована висота монтажу становить до 3.5 метрів.

Акустичний профіль: Рівень звукового тиску варіюється в діапазоні від 37 до 45 дБ(А), залежно від обраної швидкості вентилятора. Для обладнання потужністю 12.5 кВт показник 37 дБ(А) на низькій швидкості класифікується як «тихий», проте він не є безшумним. В умовах офісу цей шум маскується фоновим звуковим тиском (40-50 дБ), але для приміщень з вимогами до підвищеної акустичної комфортності (студії звукозапису, спальні зони) це обладнання може не підходити без додаткової акустичної обробки приміщення.

3. Термодинамічні параметри та продуктивність

Номінальна холодопродуктивність системи становить 12.5 кВт, теплопродуктивність – 14.0 кВт. Однак ці цифри є маркетинговим орієнтиром. Для інженера та раціонального покупця важливі конкретні сценарії роботи у зв'язці із зовнішніми блоками.

Сценарій А: PCA-M125KA + PUZ-ZM125 (Серія Power Inverter) Це найбільш технологічна та енергоефективна конфігурація.

• Енергоефективність: Клас A++/A+. Технологія Power Inverter використовує компресори з рідкісноземельними магнітами та оптимізований гідравлічний контур, що забезпечує максимальні значення SEER (сезонний коефіцієнт енергоефективності).

• Діапазон температур: Гарантована робота на охолодження до -15°C (опційно до -25°C з панеллю захисту від вітру) та на обігрів до -20°C.

• Стабільність: Підтримка номінальної продуктивності при зниженні зовнішньої температури.

• Застосування: Серверні приміщення з цілорічним навантаженням, об'єкти з високими тарифами на електроенергію, основні системи опалення (тепловий насос повітря-повітря).

Сценарій Б: PCA-M125KA+PUZ-M125 (Серія Standard Inverter) Бюджетно-раціональна конфігурація.

• Енергоефективність: Клас A/A. Компресор стандартної архітектури.

• Діапазон температур: Робота на охолодження до -5°C (до -15°C вимагає доопрацювання), на обігрів до -10°C / -15°C.

• Комфортне кондиціювання магазинів, офісів, де експлуатація відбувається переважно в теплу пору року або міжсезоння. Не рекомендується для критично важливих серверів без додаткової адаптації (зимовий комплект).

Сенситивна (явна) продуктивність: Важливо враховувати коефіцієнт відчутного охолодження (Sensible Heat Ratio). Завдяки високій площі теплообмінника внутрішнього блоку PCA-M125KA, система має високий коефіцієнт SHR (близько 0.75–0.80), що означає ефективність у видаленні саме тепла, а не тільки вологи. Це критично для серверних, де вологовиділення мінімальні, а тепловиділення від обладнання величезні.

4. Електричні характеристики та керування харчуванням

Внутрішній блок PCA-M125KA живиться від однофазної мережі 220-240 В, 50 Гц. Потужність самого внутрішнього блоку незначна (порядку 0.1-0.15 кВт, що витрачаються на двигун вентилятора і електроніку), проте система розглядається в комплексі.

Електроживлення може підбиватися за різними схемами залежно від типу зовнішнього блоку:

1. Живлення на зовнішній блок: У цьому випадку внутрішній блок отримує живлення та сигнали керування через міжблочний кабель (S1, S2, S3). Це стандартна схема напівпромислових серій Mitsubishi Electric. Увага: міжблочна зв'язок здійснюється під напругою, лінія S3 знаходиться під потенціалом фази.

2. Роздільне живлення: При використанні певних адаптерів та налаштувань можливе роздільне живлення внутрішнього та зовнішнього блоків, що є актуальним при реконструкції будівель, де прокладання нових силових ліній неможливе.

Системи автоматизації та диспетчеризації: Блок PCA-M125KA не має вбудованого приймача ІЧ-сигналів у базовій комплектації (він є опцією). Штатним та найбільш професійним засобом управління є провідний пульт PAR-41MAA (або новіші версії). Функціонал пульта PAR-41MAA розкриває інженерний потенціал системи:

• Ротація та резервування (функція 2+1): Дозволяє об'єднати дві системи (наприклад, у серверній) у групу, де вони працюватимуть поперемінно із заданим інтервалом (1–28 днів), забезпечуючи рівномірне зношування ресурсу. При виході однієї системи з ладу («Аварія») або перевищення температурного порога, друга система вмикається автоматично. Це вбудована функція, що не вимагає зовнішніх контролерів ротації, що економить бюджет і підвищує надійність (менше ланок у ланцюзі).

• Обмеження уставки: Можливість заблокувати діапазон температур, щоб користувачі не виставляли екстремальні значення (наприклад, нижче 21°C), що запобігає перевитраті енергії.

• Інтеграція до BMS: Через інтерфейс MELCO-BEMS (Modbus, BACnet, LonWorks) система інтегрується у загальну диспетчеризацію будівлі. Також доступний хмарний сервіс MELCloud (через Wi-Fi адаптер MAC-567IF-E) для віддаленого моніторингу та керування параметрами, включаючи зчитування кодів помилок.

5. Монтаж та інженерні комунікації

Процес інсталяції PCA-M125KA вимагає строгого дотримання регламенту виробника, оскільки порушення на цьому етапі призводять до непереборних дефектів експлуатації.

Масогабаритні показники: Вага внутрішнього блоку становить 38 кг (нетто). Розміри (ШхГхВ): 1600 х 680 х 230 мм. Ширина 1.6 метра потребує наявності двох монтажників або використання підйомного механізму. Кріплення здійснюється на 4 шпильки (різьблення M10). Важливо забезпечити строгу горизонтальність блоку для коректної роботи дренажної системи.

Дренажна система: У стандартній комплектації відведення конденсату здійснюється самопливом. Дренажний патрубок має діаметр приєднання VP-25 (32 мм). Оскільки піддон розташований в нижній частині блоку, для забезпечення самопливу необхідно дотримуватися ухилу дренажного трубопроводу не менше 1/100. Опція: Дренажний насос PAC-SJ95MA-E. Дозволяє піднімати конденсат на висоту до 600 мм від верхньої поверхні блоку. Встановлення насоса необхідне, якщо прокладання магістралі самопливом неможливе через архітектурні перешкоди (балки, ригелі). Важливо: насос монтується усередину корпусу, що зберігає естетику, але ускладнює конструкцію.

Фреонові магістралі: Діаметри труб: рідина – 9.52 мм (3/8"), газ – 15.88 мм (5/8"). З'єднання - вальцювальне. Критичні обмеження по довжині траси залежать від зовнішнього блоку:

• PUZ-ZM125 (Power Inverter): Максимальна довжина до 100 метрів, перепад висот до 30 метрів. Це дозволяє розміщувати зовнішні блоки на даху висотної будівлі або на значному видаленні у дворах-колодязі.

• PUZ-M125 (Standard Inverter): Максимальна довжина до 50-55 метрів, перепад до 30 метрів.

Система працює на холодоагенті R32 (дифторметан) або R410A (залежно від року випуску та регіону постачання зовнішнього блоку). При використанні R32 необхідно враховувати вимоги до мінімальної площі приміщення, оскільки газ є слабогорючим (клас A2L). Для системи із завантаженням більше 3 кг фреону R32 приміщення повинно мати об'єм, що виключає створення вибухонебезпечної концентрації при повному витоку. Для моделі потужністю 12.5 кВт це обмеження рідко є проблемою у комерційних залах, але має перевірятися під час монтажу у малих технічних приміщеннях.

6. Експлуатаційні вимоги та обслуговування

Ресурс обладнання Mitsubishi Electric (MTBF - Mean Time Between Failures) традиційно високий, проте він залежить від якості регулярного технічного обслуговування (ТО).

Система фільтрації: PCA-M125KA оснащений синтетичними сітчастими фільтрами тривалого терміну служби (Long Life Filter). Вони не є HEPA-фільтрами і призначені для захисту теплообмінника від великого пилу та ворсу. Особливість моделі: для доступу до фільтрів необхідно відкрити решітку повітря знизу. В умовах високої стелі (3.5–4 метри) це вимагає використання драбини або туру. Система автоматичного сповіщення про забруднення фільтра («Filter Check» на пульті) налаштовується за таймером (наприклад, кожні 2500 годин). Опціонально можливе встановлення фільтрів підвищеної ефективності масляного туману (для кухонних зон ресторанів), але в штатній комплектації блок для цього не призначений. Потраплення жиру до стандартного теплообмінника призведе до його забивання та неможливості очищення без повного демонтажу та хімічного промивання.

Очищення теплообмінника: Теплообмінник внутрішнього блоку має складну геометрію ламелей підвищення теплопередачі. При експлуатації в запорошених приміщеннях (склади одягу, архіви) відстань між ламелями може забиватися. Конструкція блоку дозволяє зняти нижню панель та піддон конденсату для доступу до випарника, що спрощує професійне миття мийками високого тиску (Kärcher) із сервісними чохлами.

7. Фактори ухвалення рішення (Decision Matrix)

Для оптимального покупця вибір Mitsubishi Electric PCA-M125KA повинен базуватися на зіставленні інженерних фактів, а не на модному бренді.

Аргументи «ЗА» (Технічне обґрунтування):

1. Геометрія потоку: Якщо приміщення довге і вузьке («вагон»), підстельовий блок — єдине рішення, здатне «пробити» повітря до кінця залу без використання повітроводів.

2. Енергоефективність на часткових навантаженнях: У зв'язку з ZM-серією система демонструє видатні показники SCOP, що окупає різницю у ціні обладнання за 2–3 роки експлуатації за комерційних тарифів на електрику.

3. Надійність для IT: Вбудована функція ротації та резервування робить цю модель промисловим стандартом для серверних кімнат середнього розміру (10-20 кВт тепловиділення).

4. Універсальність монтажу: Можливість встановлення в кут або впритул до стіни (зі збереженням сервісних зазорів) заощаджує корисний простір.

Аргументи «ПРОТИ» (Обмеження та протипоказання):

1. Дизайн та візуалізація: Блок видно. Він не прихований за стелею. В інтер'єрах з високими вимогами до естетики чистої стелі це може бути неприйнятно. Дизайн утилітарний (Industrial).

2. Це не побутовий інвертор. Шум повітряного потоку чути. У спальні чи тихому кабінеті керівника встановлення даного блоку без додаткових заходів щодо звукоізоляції або зниження швидкості вентилятора не рекомендується.

3. Ціна інсталяції: Вимагає висококваліфікованого монтажу (паяння під азотом, вакуумування, точний розрахунок дозаправки фреону). Помилки монтажників низької кваліфікації на довгих трасах призводять до виходу з ладу компресора, що не є гарантійним випадком.

4. Зонування Блок створює одну кліматичну зону. На відміну від VRF-систем або мульти-спліт-систем з кількома малими блоками, один потужний PCA-M125KA не дозволить регулювати температуру окремо в різних частинах великої зали.

8. Підсумкове резюме (Final Veridict)

Mitsubishi Electric PCA-M125KA – це інструмент кліматичного інжинірингу, а не побутовий прилад. Його застосування виправдане там, де в основу ставляться фізика повітророзподілу, надійність безперервної експлуатації і точний тепловий розрахунок. Продукт демонструє максимальну ефективність у комерційному секторі (рітейл, громадське харчування) та технологічному охолодженні.

При виборі даної моделі покупець набуває не просто джерело холоду, а платформу, що масштабується, з можливістю глибокої інтеграції в системи управління будівлею. Критичною умовою успішної експлуатації є вибір правильного зовнішнього блоку (Standard vs Power Inverter) залежно від кліматичної зони та завдань (комфорт чи технології), а також професійне проектування схеми розміщення для виключення зон дискомфорту від потужного повітряного потоку. Це рішення для тих, хто рахує вартість володіння (TCO), а не тільки капітальні витрати (CAPEX).
