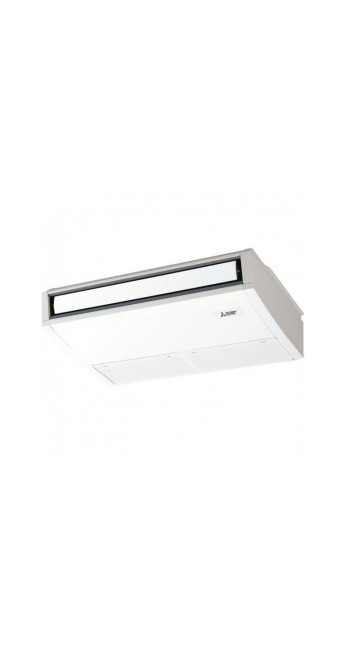

Опис Кондиціонер повітря Mitsubishi Electric PCA-M140KA

Інженерна специфікація та аналіз експлуатації: Mitsubishi Electric PCA-M140KA

1. Архітектура та позиціонування системи

Модель Mitsubishi Electric PCA-M140KA є внутрішнім блоком підвісного типу, що відноситься до серії напівпромислового обладнання Mr. Slim. Цей пристрій не є самостійною функціональною одиницею і потребує інтеграції з відповідним компресорно-конденсаторним (зовнішнім) блоком.

Ключова інженерна особливість моделі – можливість монтажу безпосередньо під стельовим перекриттям. Це технічне рішення є безальтернативним для комерційних приміщень, де немає простору за підвісною стелею (типу «Армстронг») або де дизайн-код вимагає відкритих інженерних комунікацій (стиль лофт, технічний індастріал).

Система розрахована на обслуговування зон із високим тепловим навантаженням. Номінальна холодопродуктивність у зв'язці із зовнішнім блоком серії Power Inverter складає 13.4 кВт, що еквівалентно ефективному теплозніманню в приміщеннях площею від 120 до 140 квадратних метрів (при стандартній висоті стель та середньої інсоляції). При проектуванні кліматичної системи на базі PCA-M140KA критично важливо враховувати, що це обладнання високого статичного тиску, призначене для інтенсивної експлуатації, а не для побутового використання у спальнях чи малих житлових зонах.

2. Аеродинаміка та розподіл повітряних потоків

Однією з головних проблем потужних кліматичних систем є ризик виникнення зон локального переохолодження (протягів), які роблять перебування людей у приміщенні некомфортним. У моделі PCA-M140KA цю проблему вирішено на рівні геометрії повітророзподільної заслінки та алгоритмів управління вентилятором.

Система використовує фізичний принцип Коанду. Потік холодного повітря, що видується, не прямує відразу вниз, в робочу зону, а «настилається» на площину стелі. За рахунок високої швидкості струменя (до 24-26 м/с на виході з дифузора) повітря проходить вздовж стелі, втрачає швидкість і, змішуючись з теплою повітряною масою приміщення, плавно опускається вниз. Це забезпечує рівномірне температурне поле без різких градієнтів.

У режимі обігріву алгоритм змінюється: автоматична заслінка направляє потік вертикально вниз, щоб подолати природну конвекцію теплого повітря та прогріти зону підлоги. Користувачеві доступне 4-ступінчасте регулювання швидкості вентилятора, а також спеціальний режим «High Ceiling» (висока стеля), який збільшує напір вентилятора для приміщень висотою до 4.2 метрів. Без активації цього режиму у високих приміщеннях може спостерігатись стратифікація повітря (тепло нагорі, холод унизу).

3. Сумісність із зовнішніми блоками: Критерій вибору

Внутрішній блок PCA-M140KA є універсальним та може працювати з різними типами зовнішніх блоків Mitsubishi Electric. Вибір зовнішнього блоку визначає фінальні характеристики системи, її вартість та експлуатаційні межі. Це критична точка ухвалення рішення.

Варіант А: Серія Standard Inverter (PUZ-M140VKA/PUZ-M140YKA) Це базове рішення, орієнтоване на баланс вартості та продуктивності. Компресор має стандартну інверторну схему керування.

• Перевага: Зниження капітальних витрат (CAPEX) на етапі закупівлі.

• Обмеження: Найменша максимальна довжина магістралі (до 55-70 метрів), вужчий діапазон робочих температур (зазвичай до -15°C на охолодження без доопрацювання).

• Цільове застосування: Офіси, магазини, де немає критичних вимог до довжини трас та цілодобової роботи взимку.

Варіант Б: Серія Power Inverter (PUZ-ZM140VKA / PUZ-ZM140YKA) Це флагманське рішення, яке використовує технології теплообмінника з переохолоджувачем та компресора з вектором магнітної індукції.

• Перевага: Максимальна сезонна енергоефективність (SEER/SCOP), збільшена довжина магістралі (100 метрів), можливість роботи в режимі обігріву до -20°C.

• Ключові особливості: Технологія збереження номінальної теплопродуктивності при зниженні температури на вулиці.

• Цільове застосування Серверні, технологічні приміщення, об'єкти з віддаленим розташуванням зовнішнього блоку (дах висотки).

Варіант: Серія ZUBADAN (PUHZ-SHW) Спеціалізована теплова серія. Використовує технологію двофазного упорскування холодоагенту (Flash Injection).

• Цільове застосування: Об'єкти, де кондиціонер є єдиним чи основним джерелом опалення у зимовий період. Система зберігає 100% потужності навіть за -15°C і працює до -28°C.

Важливо: Індекси VKA та YKA у маркуванні зовнішніх блоків вказують на тип електроживлення. VKA - однофазне (220В), YKA - трифазне (380В). Для моделі потужністю 140 (14 кВт) настійно рекомендується використання трифазної мережі (YKA) для зниження струмових навантажень на проводку та запобігання перекосу фаз на об'єкті.

4. Аналіз застосування у серверних приміщеннях

Модель PCA-M140KA часто розглядається як стандарт де-факто для охолодження серверних кімнат середнього розміру (від 10 до 25 кВт тепловиділення). Це зумовлено не маркетингом, а набором інженерних функцій, вбудованих у плату управління.

Функція ротації та резервування (Rotation & Back-up) При установці двох систем (з провідним пультом PAR-41MAA) не потрібне придбання зовнішніх узгоджувачів роботи (типу УРК-2). Логіка ротації вбудована у штатну автоматику:

1. Циклічна робота: Блоки змінюють один одного кожні 1, 3, 5, 7, 14 або 28 днів для вирівнювання моторесурсу компресорів.

2. Резервування: У разі аварії одного блоку (помилка тиску, відмова вентилятора тощо) другий блок включається миттєво та автоматично, відправляючи сигнал несправності.

3. Каскадне включення: Якщо теплове навантаження в серверній різко зростає і один блок не справляється (температура піднімається вище за уставку), підключається другий блок для допомоги.

Для цих функцій необхідний лише з'єднувальний кабель між внутрішніми блоками. Це істотно підвищує стійкість до відмови інфраструктури підприємства без додаткових витрат на сторонню автоматику.

5. Система фільтрації та робота у складних середовищах (Horeca)

Стандартні кондиціонери швидко виходять з ладу в умовах ресторанів та кухонь через масляний аерозоль. Олія осідає на теплообміннику, змішується з пилом, утворюючи теплоізолюючу плівку. Це веде до перегріву компресора та падіння продуктивності.

PCA-M140KA оснащена спеціальним жироуловлюючим фільтром (маслоуловлюючим).

• Конструкція: Фільтр виконаний із міцного матеріалу, що допускає багаторазове промивання агресивними засобами.

• Термін служби: Штатний фільтр розрахований на більший інтервал обслуговування, ніж звичайні фільтри побутових серій.

• Опція: Для особливо жорстких умов (гарячий цех) передбачено вхід для підмішування свіжого повітря, але його використання вимагає інженерного розрахунку балансу тисків, щоб не порушити роботу витяжної вентиляції.

6. Порівняльний аналіз: Mitsubishi Electric vs Cooper&Hunter

Користувачі часто порівнюють Mitsubishi Electric із брендами середнього цінового сегменту, такими як Cooper&Hunter, намагаючись зрозуміти природу дворазової різниці в ціні. З інженерної точки зору порівняння проводиться не за заявленою потужністю (вона однакова — 14 кВт), а за якістю виконання вузлів та логікою роботи.

Матеріалознавство та ресурс:

• Cooper&Hunter (і аналоги): Часто використовують якісні, але стандартні компресори (Gree/Daikin/Hitachi) у корпусах універсальної розробки. Пластик внутрішнього блоку може бути схильний до термічних деформацій (потріскування при нагріванні/охолодженні).

• Mitsubishi Electric: Використовує власні компресори зі специфічними технологіями (Poki-Poki Core – висока щільність статора обмотки). Теплообмінники мають складну форму ребра для зниження аеродинамічного опору. Пластик блоку PCA-M є віброгасним і стійким до ультрафіолету (не жовтіє).

Електроніка та захист: У бюджетних моделях захист часто реалізується простим вимкненням датчика. У Mitsubishi Electric (особливо у парі з Power Inverter) реалізовано передиктивний захист. Система моніторить температуру нагнітання, струми обмоток та температуру силового складання інвертора. При наближенні до небезпечних значень контролер не просто відключає кондиціонер, а знижує частоту обертання, намагаючись утримати систему у роботі, що є критично важливим для серверних.

Підсумок порівняння: Cooper&Hunter – раціональний вибір для комерції з обмеженим бюджетом та терміном окупності 3-5 років (орендовані площі). Mitsubishi Electric PCA-M140KA - інвестиційне рішення для об'єктів власності зі строком експлуатації 10-15 років, де вартість простою (серверна, елітний ресторан) перевищує вартість обладнання.

7. Технологія Replace та реконструкція систем

Унікальна особливість напівпромислових систем Mitsubishi Electric – технологія «Replace Technology». Вона дозволяє встановлювати нові блоки PCA-M140KA на старі фреонові магістралі (трубопроводи), що залишилися від систем на холодоагенті R22.

Традиційно при заміні кондиціонера потрібна повна заміна труб, так як мінеральна олія (R22) несумісна з синтетичною (R410A/R32) і викликає хімічну реакцію, що вбиває новий компресор. Зовнішні блоки Mitsubishi Electric оснащені фільтрами і спеціальним алгоритмом промивання траси холодоагентом, що скипає, який вимиває залишки старої олії і затримує забруднення у фільтрі-пастці.

Це інженерне рішення радикально знижує вартість монтажу при реконструкції будівель, де прокладання нових трас неможливе без руйнування обробки.

8. Дренажна система та монтажні обмеження

Внутрішній блок PCA-M140KA має вбудований дренажний насос.

• Висота підйому: До 600 мм від верхньої кромки блоку.

• Це дозволяє організувати відведення конденсату навіть якщо магістраль каналізації проходить вище рівня установки кондиціонера. Немає необхідності купувати зовнішні помпи, які часто є ненадійним елементом системи (шумлять, течуть).

• Відмовостійкість: Насос включений до схеми аварійного захисту. При переповненні ванни (засор трубки) датчик рівня примусово зупиняє роботу системи, запобігаючи протіканню води на стелю або обладнання внизу.

Вага внутрішнього блоку складає 42 кг. Монтаж повинен здійснюватися виключно на анкерні болти до перекриття, що несе. Використання дюбелів або монтаж до конструкцій типу гіпсокартону суворо заборонено з міркувань безпеки (вібраційні навантаження).

9. Управління та інтеграція (Smart & BMS)

У базовій комплектації блок не керується нічим. Пульт керування є опцією.

• Дротовий пульт PAR-41MAA: Рекомендований варіант. Дозволяє налаштовувати стаціонарний тиск, сервісні функції, обмеження температурного діапазону (щоб співробітники не ставили +16°C влітку, викликаючи перевитрату енергії та застуди), переглядати коди помилок.

• Wi-Fi інтерфейс MAC-567IF-E: Дозволяє керувати системою через хмарний сервіс MELCloud. Корисно для віддаленого моніторингу аварій (приходить повідомлення на пошту).

• M-NET інтерфейс: Для підключення до центральних контролерів розумної будівлі (BMS) та групового керування (до 50 блоків в одній мережі).

10. Енергоефективність та експлуатаційні витрати (TCO)

Під час аналізу вартості володіння модель PCA-M140KA демонструє свої переваги на тривалій дистанції. Завдяки використанню DC-інверторних двигунів вентиляторів (як у внутрішньому, так і зовнішньому блоках) споживання електроенергії знижено на 30-40% порівняно з неінверторними моделями.

Для комерційного тарифу на електроенергію (який значно вищий за побутовий) окупність різниці в ціні між «бюджетником» і Mitsubishi Electric Power Inverter досягається приблизно за 2-2.5 роки інтенсивної експлуатації. Далі система починає "заробляти" гроші за рахунок економії ресурсів.

11. Резюме для ухвалення рішення

Mitsubishi Electric PCA-M140KA – це інженерний інструмент для вирішення конкретних кліматичних завдань у комерційному секторі.

Рекомендовано до покупки, якщо:

1. Потрібна висока надійність (серверна, критично важливий бізнес-процес).

2. Відсутня підвісна стеля, і потрібний естетичний монтаж відкритого типу.

3. Є довгі траси (понад 30м) або значний перепад висот між блоками.

4. Важливим є акустичний комфорт співробітників або клієнтів.

5. Об'єкт знаходиться у власності, та планується експлуатація понад 5 років.

Не рекомендовано (надмірно), якщо:

1. Приміщення – тимчасова оренда з перспективою переїзду за рік.

2. Потрібна лише підтримка температури на складі некритичного зберігання.

3. Є жорсткі обмеження бюджету, які дозволяють розглядати TCO.

При замовленні обладнання важливо перевіряти комплектацію: внутрішній блок PCA-M140KA, зовнішній блок (серія M або ZM), пульт управління (зазвичай не входить в комплект) і декоративну панель (якщо потрібний специфічний дизайн, хоча стандартна вже інтегрована). Монтаж повинен виконуватись сертифікованими бригадами з використанням паяння в середовищі азоту, вакуумування та суворого дотримання вимог до перерізу електричних кабелів.

12. Специфікація шумових характеристик

Важливим параметром для офісних просторів Open Space є рівень звукового тиску. PCA-M140KA має 4 швидкості вентилятора. На мінімальній швидкості рівень шуму становить 37 дБ(А), на максимальній - 43 дБ(А). Для розуміння: 43 дБ(А) — це рівень звичайної розмови або шуму фону в тихому офісі. Для пристрою потужністю 14 кВт, що прокачує через себе до 1920 кубічних метрів повітря за годину (32 кубометри за хвилину!), це видатний інженерний показник. Досягається він за рахунок збільшеного діаметра турбіни вентилятора (сирокко) та аеродинамічної оптимізації каналу повітроводу, що знижує турбулентність потоку. У порівнянні з касетними блоками аналогічної потужності, підвісний блок може сприйматися як більш гучний тільки через відсутність звукоізолюючого ефекту фальшстелі, тому розміщувати його безпосередньо над робочими столами співробітників не рекомендується краще в проходах або технічних зонах.

13. Теплотехнічні нюанси: Явна та повна продуктивність

У технічну документацію часто вказується повна холодопродуктивність. Однак для серверних важлива "явна" продуктивність (Sensible Heat) - здатність охолоджувати повітря без осушення. PCA-M140KA має високий коефіцієнт явної продуктивності (SHF). Це означає, що система не витрачає зайву енергію на конденсацію вологи з повітря (який у серверних і так мало), а фокусується саме на зниженні температури. На відміну від побутових спліт-систем, які сильно сушать повітря, ця модель підтримує стабільніший рівень вологості, що знижує ризик виникнення статичної електрики, небезпечної для електроніки.

14. Діагностика та коди несправностей

Інтелектуальна система самодіагностики - відмінна риса платформи Mitsubishi Electric. У разі збою на дротовому пульті відображається буквено-цифровий код (наприклад, E6, U0, P5).

• Прозорість сервісу: Коди уніфіковані для всієї лінійки Mr. Slim. Це полегшує роботу сервісних інженерів, скорочуючи час простою.

• Приклад: Код U0 сигналізує про нестачу холодоагенту або засмічення фільтра, дозволяючи запобігти смерті компресора. Код P8 вкаже на проблеми з температурою теплообмінника. Система також зберігає журнал помилок в енергонезалежній пам'яті, що дозволяє діагностувати «несправності», що виникають і пропадають до приїзду майстра.

При виборі даного обладнання покупець платить не за бренд, а за передбачуваність результату, інженерне опрацювання деталей та гарантію того, що заявлені кіловати потужності будуть видані в реальних умовах експлуатації, а не лише в лабораторній камері.
