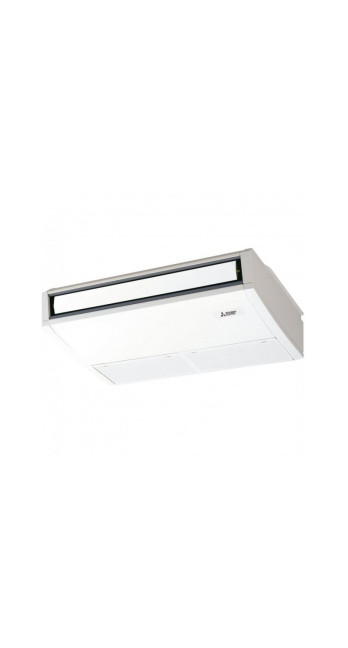

Опис Кондиціонер повітря Mitsubishi Electric PCA-M35KA

Інженерний аналіз та специфікація: Кліматична система підстельового типу Mitsubishi Electric PCA-M35KA

1. Архітектура та призначення системи

Модель PCA-M35KA відноситься до класу напівпромислових кліматичних систем серії Mr. Slim, спроектованих концерном Mitsubishi Electric для експлуатації в приміщеннях з відсутністю простору стель або специфічними вимогами до аеродинаміки повітряного потоку. На відміну від касетних чи канальних рішень, цей агрегат монтується відкритим способом безпосередньо під перекриттям, що визначає його конструктив, дизайн та акустичні характеристики.

Індекс «35» у номенклатурі вказує на номінальну холодопродуктивність 3.6 кВт, що класифікує пристрій як рішення для малих комерційних зон, серверних приміщень початкового рівня, технічних апаратних чи локальних робочих зон площею до 35–40 квадратних метрів (при стандартному тепловому навантаженні). Інженерна концепція моделі будується на балансі між мінімальною висотою корпусу (профіль «Slim») та максимізацією площі теплообмінника для збереження енергоефективності.

Ключовою відмінністю даної платформи є універсальність застосування: система адаптована як для комфортного кондиціювання (офіси, рітейл, ресторани), так і для технологічного охолодження (серверні, лабораторії) завдяки можливості інтеграції в схеми ротації та резервування (при використанні відповідних провідних пультів та адаптерів).

2. Аеродинаміка та керування повітряним потоком

Однією з фундаментальних проблем стельових систем є ризик виникнення ефекту «холодного душу» для користувачів, що знаходяться безпосередньо під агрегатом, або недостатня далекобійність струменя для приміщень витягнутої форми. У PCA-M35KA ці завдання вирішені через систему автоматичного регулювання геометрії потоку та швидкості вентилятора.

2.1. Конфігурація жалюзі та ефект Коанда

Система оснащена однією напрямною заслінкою з автоматичним приводом, що регулює вектор подачі повітря. У режимі охолодження алгоритм керування пріоритетно використовує горизонтальну подачу. Завдяки високій початковій швидкості струменя і конструкції випускного дифузора, використовується фізичний ефект Коанда: холодне повітря «прилипає» до площини стелі, проходячи максимальну відстань до втрати інерції, і лише потім плавно опускається вниз, витісняючи тепле повітря. Це виключає зони локального переохолодження у робочій зоні.

2.2. Режими висоти стелі

Інженерами Mitsubishi Electric передбачено програмну адаптацію роботи вентилятора під висоту монтажу. Через DIP-перемикачі на платі керування або сервісне меню пульта PAR-40/41MAA задається один із режимів:

• Стандартний режим: для стелі заввишки до 2.7 метра. Оптимізує акустичний комфорт, знижуючи оберти вентилятора.

• Режим високої стелі: для висоти до 3.5 метра (і вище, залежно від конфігурації). Електроніка підвищує статичний тиск та витрату повітря для забезпечення циркуляції у всьому обсязі приміщення, запобігаючи стратифікації повітря (коли тепле повітря накопичується вгорі, а холодне внизу).

2.3. Вентиляторна група

У блоці застосовуються відцентрові вентилятори типу «Сірокко» з лопатками особливого профілю, виготовленими з вібропоглинаючого полімеру. Це рішення спрямоване зниження турбулентних шумів. На мінімальній швидкості звуковий тиск становить 31 дБ(А), що є граничним показником комфорту для офісних просторів, що дозволяє встановлювати блок у зонах постійної присутності персоналу.

3. Термодинамічні характеристики та енергоефективність

Ефективність роботи внутрішнього блоку PCA-M35KA нерозривно пов'язана з зовнішнім блоком, що використовується (серії SUZ-KA або PUZ-ZM), проте сам внутрішній модуль вносить критичний внесок в загальний ККД системи.

3.1. Теплообмінний контур

Випарник внутрішнього блоку має розвинену поверхню теплообміну із гідрофільним покриттям ламелей. Це покриття виконує дві функції:

1. Прискорення відведення конденсату: Краплі води не затримуються між ребрами, що знижує аеродинамічний опір теплообмінника та запобігає росту плісняви.

2. Підвищення теплопередачі: Відсутність водяної плівки покращує контакт повітря із металом.

Як холодоагент система розрахована на роботу з фреоном R32. Даний холодоагент характеризується високою питомою холодопродуктивністю та зниженою в'язкістю, що дозволяє використовувати трубки меншого діаметра при збереженні ефективності, а також знижує загальну масу заправки системи порівняно з R410A.

3.2. Показники SEER та SCOP

У зв'язці з зовнішніми інверторними блоками серії Standard Inverter (SUZ), система демонструє клас сезонної енергоефективності на рівні A+ або A++. Це досягається за рахунок точного дозування подачі холодоагенту через електронний розширювальний вентиль (LEV) та плавне регулювання обертів компресора. Для комерційного використання це означає зниження експлуатаційних витрат на 25–30% порівняно із системами постійної продуктивності (On/Off).

4. Конструктив та монтажна логіка

Фізична реалізація корпусу PCA-M35KA підпорядкована вимогам утилітарності та простоти обслуговування, що є критичним для комерційних об'єктів.

4.1. Габарити та дизайн «Mr. Slim»

Висота корпусу складає лише 230 мм. Це значення є одним із найнижчих у класі і дозволяє інтегрувати систему в приміщення з низькими стелями, не порушуючи санітарних норм та естетичного сприйняття. Дизайн виконаний у стилі «Pure White», пластик корпусу стійкий до ультрафіолету та не жовтіє з часом, зберігаючи візуальну чистоту, що важливо для відкритого монтажу.

4.2. Дренажна система

На відміну від багатьох конкурентних рішень бюджетного сегменту, PCA-M35KA опціонально оснащується вбудованим дренажним насосом (приналежність PAC-SJ84PI - примітка: перевірити комплектацію конкретного постачання, часто йде як опція ). Однак базова конструкція гравітаційного дренажу оптимізована: піддон виконаний зі спіненого полістиролу з антибактеріальним покриттям і має ухил, що гарантує повне відведення конденсату. Патрубок підключення дренажу має стандартний діаметр, що полегшує інтеграцію в каналізаційну систему будівлі.

4.3. Підмішування свіжого повітря

Конструкція корпусу передбачає можливість організації подачі свіжого повітря. На задній стінці блоку є штампований отвір (knock-out hole), через який можна підвести повітропровід від припливної системи. Це дозволяє використовувати кондиціонер не тільки як рециркуляційний охолоджувач, а й як елемент системи вентиляції, забезпечуючи санітарну норму свіжого повітря для 1-2 осіб без встановлення окремих дифузорів.

5. Електронна архітектура та управління

Система управління PCA-M35KA є професійним інтерфейсом, орієнтованим на інтеграцію і точний контроль.

5.1. Протоколи та сумісність

Внутрішній блок підтримує комунікаційну шину M-NET (при використанні адаптера), що дозволяє інтегрувати його в центральні системи управління VRF-систем City Multi або підключати до шлюзів BACnet/LonWorks/Modbus для керування через BMS будівлі. Це робить PCA-M35KA повноцінним елементом "розумної будівлі".

5.2. Функціонал пультів PAR-40MAA/PAR-41MAA

При підключенні провідного пульта управління (опція) відкривається повний інженерний потенціал системи:

• Обмеження діапазону температур: Можливість заблокувати нижній і верхній поріг (наприклад, не нижче 23°C в режимі охолодження), що запобігає перевитраті електроенергії користувачами.

• Тижневий таймер: Програмування до 8 дій кожного дня тижня зі зміною цільової температури.

• Датчик I-SEE (опція): Можливість підключення кутового сенсора, що сканує теплову карту приміщення для направлення потоку на людей або, навпаки, від них, а також переходу в режим енергозбереження за відсутності людей.

• Авторестарт: Відновлення опцій після збою живлення, критично важливе для автономних об'єктів.

5.3. Ротація та резервування (Сценарій «Серверна»)

Для технічних приміщень передбачено штатну функцію ротації та резервування (схема 1+1). При установці двох систем та з'єднанні їх кабелем (через роз'єм на платі внутрішнього блоку), реалізуються алгоритми:

• Ротація: Поперемінна робота блоків (наприклад, зміна кожні 24 години) для вирівнювання моторесурсу.

• Резервування: Увімкнення другого блоку при виході з ладу першого (за кодом помилки).

• Каскад: Одночасне включення обох блоків при перевищенні температурного порога (теплопритоки вище за розрахункові). Це робить PCA-M35KA стандартом де-факто для бюджетних серверних кімнат, де прецизійне кондиціювання є надмірним за вартістю.

6. Акустичні характеристики та віброзахист

Рівень шуму є критичним параметром для підстельних систем, так як вони розташовуються безпосередньо в зоні, що обслуговується, без акустичного бар'єру у вигляді підвісної стелі.

Заявлені 31-39 дБ(А) (залежно від швидкості) - це результат комплексного підходу:

• Аеродинамічний баланс: Крильчатка вентилятора та вхідний дифузор спроектовані так, щоб мінімізувати зрив потоку повітря, що генерує низькочастотний гул.

• Віброізоляція двигуна: Двигун вентилятора постійного струму (DC-motor) встановлений на опорах, що демпфують, що виключають передачу вібрації на корпус і, як наслідок, на будівельні конструкції стелі.

• Шумоглушення фреонопроводів: Конструкція трубок усередині блоку передбачає петлі і вигини, що гасять пульсації холодоагенту, що передаються від компресора.

7. Експлуатаційні обмеження та вимоги до монтажу

Для забезпечення заявленого терміну служби та характеристик необхідно суворо дотримуватись інженерних регламентів виробника.

7.1. Вимоги до простору

Незважаючи на компактність, блок потребує сервісних зазорів. Збоку (з боку труб та електрики) необхідно залишити не менше 300-500 мм для доступу до плати управління та вальцювальних з'єднань. Знизу простір не повинен перекриватися стелажами або обладнанням на відстані менше 2 метрів для коректного розподілу повітряного струменя.

7.2. Електроживлення та міжблочний зв'язок

Електроживлення підводиться до зовнішнього блоку (у стандартній схемі із SUZ-KA). Внутрішній блок отримує живлення та сигнал керування по чотирижильному кабелю. Критично важливо дотримуватись полярності (S1, S2, S3) і використовувати кабель відповідного перерізу (зазвичай 4x1.5 мм²), так як лінія S3 є сигнальною і силовою одночасно. Помилка комутації може призвести до виходу з ладу плати управління.

7.3. Довжина трас та перепад висот

Максимальна довжина магістралі та перепад висот визначаються можливостями зовнішнього блоку. Для 35 моделі це, як правило, до 20 метрів довжини і до 12 метрів перепаду, що покриває потреби більшості малих комерційних об'єктів. При перевищенні стандартної довжини (зазвичай 7 метрів) потрібна дозаправка холодоагенту за вагами згідно таблиці в мануалі. Ігнорування цієї вимоги призводить до падіння продуктивності та перегріву компресора.

8. Порівняння з альтернативними форм-факторами

Раціональний вибір між PCA-M35KA та іншими типами блоків (касетним, настінним) базується на фізичних умовах об'єкта.

• Проти настінного блоку: Настінний блок (наприклад, PKA-M) дешевший, але має обмежену далекобійність та створює зону дискомфорту безпосередньо перед собою. PCA-M забезпечує більш рівномірне покриття площі завдяки висотному розташуванню та ефекту Коанда. Крім того, в приміщеннях зі скляними перегородками або стелажами вздовж стін встановлення настінного блоку часто неможливе фізично.

• Проти касетного блоку: Касетний блок (PLA-M) вимагає наявності стельового простору (мінімум 250-300 мм). Якщо стеля бетонна («лофт»), касета виглядає сторонньо і вимагає декоративного оформлення. PCA-M спочатку спроектований для відкритого монтажу, має закінчений дизайн усіх граней та не потребує маскування.

• Проти канального блоку: Канальна система (PEAD-M) забезпечує прихований монтаж, але вимагає розведення повітроводів, розрахунку статичного тиску та люків обслуговування. Це значно подорожчає монтаж. PCA-M є «моноблочним» рішенням усередині приміщення: монтаж зводиться до підвісу на 4 шпильки, що швидше та дешевше.

9. Фільтрування та обслуговування

Система фільтрації PCA-M35KA орієнтована на уловлювання великого та середнього пилу (пиловий префільтр).

• Конструкція фільтра: Використовується довговічний фільтр, що миється, з маслостійкою структурою. Це особливо актуально при встановленні в зонах громадського харчування (кафе, ресторани), де в повітрі присутні суспензії жирів. Стандартні побутові фільтри за таких умов швидко «зацементуються», втрачаючи пропускну здатність. Фільтр PCA-M витримує багаторазове миття з використанням неагресивних жиророзчинників.

• Індикація: Система автоматики відраховує час напрацювання вентилятора та сигналізує про необхідність очищення фільтра відповідним значком на пульті керування. Інтервал налаштовується сервісним інженером, залежно від забрудненості об'єкта.

• Доступність: Вилучення фільтра здійснюється без інструментів, через повітрозабірні грати знизу, що дозволяє персоналу виконувати базове обслуговування самостійно, без виклику фахівців.

10. Діагностика та коди помилок

Електроніка Mitsubishi Electric має розвинену систему самодіагностики. При виникненні нештатної ситуації робота блокується, а на дротовому пульті або через миготіння світлодіодів на платі відображається код помилки (наприклад, P5 – проблема з дренажною помпою, U0 – брак холодоагенту).

Особлива цінність полягає в енергонезалежному журналі помилок, який доступний через сервісне меню проводового пульта. Це дозволяє інженеру побачити історію збоїв, навіть якщо в момент приїзду система працює нормально, що радикально підвищує точність діагностики та швидкість ремонту. Для бізнес-критичних застосувань (серверні) це обов'язкова вимога.

11. Висновок: Сфера цільового застосування

Кліматична система Mitsubishi Electric PCA-M35KA є інженерним інструментом, а не побутовим приладом. Її придбання виправдане у сценаріях, де вартість простою бізнесу чи дискомфорту клієнтів перевищує разову економію на обладнанні.

Ідеальний профіль експлуатації:

1. Магазини та бутіки: Де зайняті стіни (стелажі) і немає підвісної стелі, при цьому важливий дизайн та низький рівень шуму.

2. Серверні кімнати (Server Rooms): Малої потужності, де потрібна надійність 24/7, робота при низьких температурах (з встановленим низькотемпературним комплектом на зовнішній блок) та можливість ротації.

3. Офіси Open Space: Де потрібно уникнути протягів та забезпечити рівномірне температурне поле без використання складних канальних систем.

Вибір цієї моделі - це вибір на користь передбачуваної надійності, документально підтверджених характеристик та архітектурної гнучкості. Це рішення виключає необхідність компромісів між ефективністю охолодження та ергономікою робочого простору. Інвестиція в PCA-M35KA амортизується за рахунок низького енергоспоживання (клас A+) та збільшеного життєвого циклу обладнання (10+ років за дотримання регламенту ТО), що підтверджується статистикою сервісних центрів та технічною документацією виробника.

Система не містить маркетингових надмірностей; кожен елемент конструкції – від профілю крильчатки до алгоритму відтайки – підпорядкований задачі підтримки заданих параметрів мікроклімату з мінімальними витратами енергії та максимальною акустичною непомітністю. Це у світі кліматичної техніки: ви отримуєте те, що заявлено в інженерних специфікаціях, з гарантією повторюваності результату в будь-яких умовах експлуатації, передбачених інструкцією.

Покупець, який вибирає PCA-M35KA, купує не просто «кондиціонер», а інфраструктурний елемент інженерної мережі будівлі, готовий до інтеграції, масштабування та тривалої автономної роботи. Це раціональний вибір для тих, хто оцінює вартість володіння (TCO), а не лише ціну на полиці.
