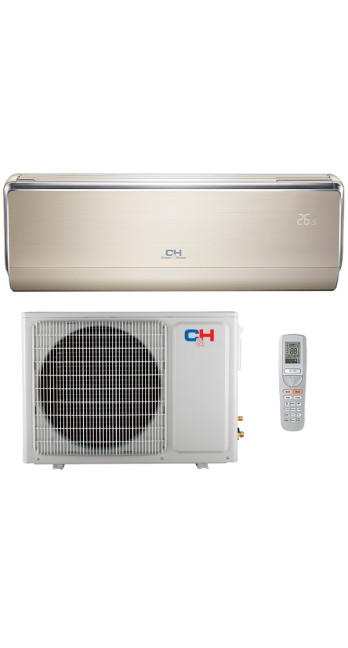

Опис Кондиціонер повітря Cooper&Hunter CH-S12FTXHV-B-NG

Інженерний аналіз та технічна специфікація спліт-системи Cooper&Hunter CH-S12FTXHV-B-NG (VIP Inverter)

1. Архітектура та призначення системи

Модель Cooper&Hunter CH-S12FTXHV-B-NG відноситься до класу побутових теплових насосів "повітря-повітря" з розширеним температурним діапазоном експлуатації. На відміну від стандартних інверторних спліт-систем, це обладнання спроектоване з пріоритетом на функцію опалення в кліматичних зонах з переважанням негативних температур у зимовий період. Індекс «NG» (New Generation) у номенклатурі вказує на використання холодоагенту R32 та оновлену програмну логіку управління компресором, адаптовану під сучасні стандарти енергоефективності Європейського Союзу.

Пристрій позиціонується не як допоміжний прилад для міжсезоння, а як повноцінне, автономне джерело теплової енергії, здатне заміщати або повністю виключати необхідність використання традиційних систем опалення (газових, електричних конвективних) в приміщеннях площею до 35–40 квадратних метрів, за умови відповідності теплоізоляції опалення. будівлі не нижче B).

Ключовою відмінністю архітектури є інтеграція технології двоступеневого стиснення (Two-stage Compressor), що виводить цю модель із сегмента побутових кондиціонерів у сегмент професійного кліматичного обладнання. Це інженерне рішення спрямоване на усунення головного дефіциту повітряних теплових насосів - критичного падіння продуктивності (Capacity Drop) при екстремально низьких температурах зовнішнього повітря.

2. Термодинаміка та компресорний блок

Серцем системи CH-S12FTXHV-B-NG є інверторний двороторний компресор з технологією EVI (Enhanced Vapor Injection – покращена інжекція пари). Для розуміння експлуатаційних переваг необхідно розглянути фізику процесу, що відрізняє цей агрегат стандартних рішень.

2.1. Технологія двоступеневого стиснення

У стандартному циклі одноступеневого стиснення при падінні вуличної температури до -15°C і нижче тиск кипіння фреону в зовнішньому блоці критично знижується. Компресору потрібно створити колосальну різницю тисків між всмоктуванням та нагнітанням, щоб забезпечити конденсацію у внутрішньому блоці. Це призводить до перегріву компресора, падіння його ККД та різкого зниження теплопродуктивності системи — часто до 40–50% від номіналу.

У моделі CH-S12FTXHV-B-NG реалізовано двоступінчастий цикл. Процес стиску розділений на дві фази. Частина фреону після конденсатора відводиться, дроселюється і випаровується в проміжному теплообміннику, охолоджуючи основний потік рідкого холодоагенту (переохолодження). Пар середнього тиску, що утворився, інжектується безпосередньо в камеру стиснення компресора через спеціальний порт.

Інженерні наслідки цієї технології:

1. Зниження температури нагнітання: Інжекція пари охолоджує компресор зсередини, запобігаючи аварійній зупинці перегріву навіть при температурах зовнішнього повітря -25°C і -30°C.

2. Підвищення теплопродуктивності: За рахунок переохолодження рідини збільшується ентальпія (енергоміст) холодоагенту, що надходить у випарник внутрішнього блоку. Це дозволяє системі видавати номінальну потужність обігріву навіть за глибокого мінусу на вулиці, де звичайні інвертори втрачають ефективність.

3. Розширення робочого діапазону: Виробником заявлена стабільна робота на обігрів в діапазоні від -30°C до +24°C і на охолодження від -18°C до +54°C. Ці цифри є не теоретичною межею запуску, а робочим діапазоном гарантованої продуктивності.

2.2. Хладагент R32: Хімічні та фізичні аспекти

Перехід на дифторметан (R32) у модифікації NG обумовлений не лише екологічними вимогами (GWP = 675, що втричі нижче, ніж у R410A), а й термодинамічною доцільністю. R32 має більш високу питому теплоту пароутворення. Це означає, що для перенесення однакової кількості тепла потрібна менша масова швидкість потоку холодоагенту.

Для користувача це виявляється у підвищенні загальної енергоефективності системи (на 3–5% порівняно з аналогами на R410A) та зниженні обсягу заправки фреону. Важливо, що R32 відноситься до класу слабогорючих речовин (A2L), що накладає певні зобов'язання на якість вальцювальних з'єднань при монтажі, але абсолютно безпечно при герметичному контурі в умовах побутової експлуатації.

3. Енергоефективність та економічне обґрунтування

У контексті постійного зростання тарифів на електроенергію, параметри SCOP (Seasonal Coefficient of Performance) та SEER (Seasonal Energy Efficiency Ratio) стають основними критеріями вибору.

3.1. Аналіз коефіцієнта SCOP 5.1

Модель CH-S12FTXHV-B-NG демонструє показник SCOP на рівні 5.1 у помірній кліматичній зоні. Це значення класифікується як вищий клас енергоефективності A+++. З технічного погляду це означає таке: усереднено за весь опалювальний сезон, споживаючи 1 кВт електричної енергії з мережі, система генерує 5.1 кВт теплової енергії. Цей коефіцієнт не є константою і змінюється в залежності від дельти температур (вулиця/приміщення), проте наявність двоступінчастого компресора дозволяє утримувати COP (поточний коефіцієнт ефективності) вище 2.0 навіть за температури -25°C.

Це робить експлуатацію цієї моделі економічно більш вигідною, ніж використання газового опалення (у перерахунку на вартість кВт·год тепла) або будь-яких видів прямого електричного нагріву (конвектори, масляні радіатори, котли), де ККД завжди менший або дорівнює 100% (COP ≤ 1).

3.2. Алгоритми інверторного керування G-Matrik

Високі показники ефективності досягаються за рахунок мікропроцесорного управління двигуном компресора. Технологія G-Matrik забезпечує роботу компресора на наднизьких частотах (до 1 Гц). Це виключає циклічність роботи (Start-Stop), яка є основною причиною зносу обладнання та пікових навантажень на електромережу. Система плавно регулює продуктивність точно компенсуючи тепловтрати приміщення з дискретністю підтримки температури до 0.5°C. Стабільність роботи на малих оборотах критично важлива для нічного режиму та міжсезоння, коли повна потужність пристрою надмірна.

4. Конструктивні особливості внутрішнього блоку

Внутрішній модуль CH-S12FTXHV-B-NG спроектований з урахуванням вимог до акустичного комфорту та санітарно-гігієнічної безпеки повітряного середовища.

4.1. Аеродинаміка та акустика

Конструкція крильчатки вентилятора та геометрія теплообмінника оптимізована для мінімізації аеродинамічного опору. Заявлений рівень звукового тиску 18 дБ(А) на мінімальній швидкості знаходиться на межі порогу чутності людського вуха. Це робить прилад придатним для встановлення в спальних і дитячих кімнатах, де вимоги до тиші є пріоритетними. Ціліснолитий пластиковий корпус виключає термічне розширення та потріскування пластику при перепадах температур у циклах нагріву та охолодження, що часто зустрічається в моделях бюджетного сегменту.

4.2. Система розподілу повітряних потоків

Реалізовано технологію ширококутного розподілу повітря з можливістю незалежного керування вертикальними та горизонтальними жалюзі з пульта ДУ (технологія 3D Flow). Це дозволяє направити потік теплого повітря вертикально вниз (оскільки тепле повітря фізично прагне вгору), забезпечуючи прогрівання зони підлоги, або направити холодне повітря вздовж стелі в режимі охолодження, виключаючи прямий обдув користувачів (ефект протягу).

4.3. Система фільтрації CH 7-SKY

Модель оснащена комплексною системою очищення повітря, яка базується не на формальних механічних сітках, а на активному електростатичному впливі. Генератор холодної плазми (Cold Plasma) створює активні іони водню та кисню, які деактивують бактерії, віруси та руйнують оболонки алергенів. Ця функція працює автономно і не вимагає заміни витратних матеріалів, на відміну від фільтрів HEPA. Додатково встановлено сім фільтрів різного спектру дії (від антибактеріального до фільтра з іонами срібла), що забезпечують доочищення повітря від пилових суспензій.

5. Адаптація до зимової експлуатації (Winter Kit)

На відміну від кондиціонерів, де "зимовий комплект" встановлюється опціонально або кустарно, CH-S12FTXHV-B-NG має заводську підготовку до суворих умов (Nordic Pack).

Склад системи зимової адаптації:

1. Підігрів піддону зовнішнього блоку: Електричний кабель, що гріє, встановлений на дні корпусу, запобігає намерзанню льоду, що утворюється при відтаванні (дефрості) теплообмінника. Без цього елемента крига може деформувати крильчатку вентилятора або зруйнувати теплообмінник.

2. Підігрів картера компресора: Забезпечує підтримку олії в рідкому стані при простої системи. Це гарантує мастило пар, що труться, в момент «холодного пуску» і запобігає спінювання масла, значно продовжуючи ресурс компресора.

3. Інтелектуальне розморожування: Алгоритм увімкнення режиму відтайки базується на показаннях температурних датчиків та датчиків тиску, а не на таймері часу. Цикл розморожування включається тільки при реальному наявності інею на теплообміннику, що мінімізує перерви в подачі тепла до приміщення.

6. Управління та інтеграція (Smart-функції)

Електронна архітектура моделі передбачає вбудований Wi-Fi модуль. Управління здійснюється через пропрієтарну програму зі смартфона. Цей функціонал дозволяє:

• Дистанційно включати обігрів до приїзду додому (сценарій заміського будинку).

• Програмувати тижневі графіки роботи.

• Отримувати коди помилок під час діагностики.

Модель готова до інтеграції в системи «Розумний дім» базового рівня, проте для інтеграції у складні сценарії автоматизації (KNX, Crestron) може знадобитися використання шлюзів-імітаторів ІЧ-сигналу, оскільки відкритий API виробник офіційно не документується для масового користувача.

7. Вимоги до монтажу та обмеження

Ухвалення рішення про купівлю Cooper&Hunter CH-S12FTXHV-B-NG вимагає розуміння інженерних обмежень. Це обладнання відноситься до технічно складних пристроїв, ефективність яких на 50% залежить від якості інсталяції.

1. Вакуумування контуру: Процедура видалення повітря та вологи з фреонової магістралі є обов'язковою. Наявність вологи в контурі з маслом PVE/POE (використовується з R32) призведе до утворення кислоти та загибелі компресора. Проста "продування" фреоном неприпустима.

2. Довжина магістралі: Мінімальна довжина траси повинна становити не менше ніж 3 метри для гасіння вібрацій та резонансів від зовнішнього блоку. Максимальна довжина – 20 метрів, перепад висот – до 10 метрів. При перевищенні стандартної довжини (зазвичай 5 метрів) потрібна дозаправка холодоагенту строго за вагами (грам на метр).

3. Розміщення зовнішнього блоку: Враховуючи режим роботи на обігрів, із зовнішнього блоку виділятиметься значна кількість конденсату (води). Необхідно продумане відведення дренажу, щоб не допустити зледеніння вимощення будівлі або попадання води на фасад.

8. Порівняльне позиціонування та висновки

У матриці кліматичного обладнання Cooper&Hunter серія VIP Inverter (FTXHV) займає флагманську позицію, поступаючись лише напівпромисловим чи спеціалізованим рішенням. У порівнянні з популярними серіями Arctic або Nordic, модель FTXHV-B-NG має більш досконалий компресор з технологією двоступеневого стиснення, що дає реальний, а не «паперовий» приріст продуктивності в діапазоні температур від -15°C до -30°C.

Підсумкове резюме для ухвалення рішення: Придбання Cooper&Hunter CH-S12FTXHV-B-NG є раціональним вибором для користувачів, які розглядають кондиціонер як основне або єдине джерело опалення взимку. Висока початкова вартість обладнання компенсується експлуатаційною економією (SCOP 5.1) та надійністю двоступінчастої архітектури. Якщо завдання обмежується охолодженням влітку та догріванням у міжсезоння (до -5°C), потенціал даної моделі буде надмірним, і доцільніше розглянути молодші лінійки. Однак для завдань повноцінного опалення в умовах клімату Східної та Північної Європи дана модель є однією з найбільш збалансованих пропозицій на ринку за співвідношенням «ціна/інженерна оснащеність».

Вибір даної моделі - це інвестиція в енергонезалежність та кліматичний комфорт, підкріплена доведеною базою фізичних принципів роботи термодинамічних машин. Система забезпечує передбачуваний результат без знижок на погодні умови, надаючи користувачеві повний контроль за мікрокліматом житлового простору. Надійність вузлів, підтверджена багаторічною статистикою експлуатації платформи VIP Inverter, дозволяє класифікувати цей продукт як рішення з тривалим життєвим циклом, що виходить за межі стандартних гарантійних термінів за умови дотримання регламенту щорічного сервісного обслуговування.

9. Технічні дані та специфікація (Reference Data)

Для коректного проектування місця встановлення та розрахунку навантажень електромережі нижче наведено еталонні технічні дані моделі:

• Тип компресора: роторний, двоступінчастий, інверторний.

• Потужність: 3.53 кВт (діапазон 0.85–5.00 кВт).

• Теплопродуктивність: 4.20 кВт (діапазон 0.88-7.20 кВт).

• Потужність, що споживається (Охолодження): 0.84 кВт.

• Потужність, що споживається (Обігрів): 0.95 кВт.

• Сезонна ефективність SEER (Охолодження): 8.5 (A+++).

• Сезонна ефективність SCOP (Обігрів): 5.1 (A+++).

• Повітропродуктивність: до 800 м ³ / год.

• Рівень шуму (внутрішній блок): 18/24/26/30/34/38/43/46 дБ(А).

• Габарити внутрішнього блоку: 996 х 301 х 225 мм.

• Вага зовнішнього блоку: 45.5 кг (показник високої матеріаломісткості та якості теплообмінників).

10. Довгострокова експлуатація та сервіс

Одним із найчастіше ігнорованих аспектів при виборі кліматичної техніки є ремонтопридатність та доступність компонентів у післягарантійний період. Платформа, на якій збудовано CH-S12FTXHV-B-NG, уніфікована з глобальними моделями провідних OEM-виробників (Gree Electric Appliances), що гарантує доступність запчастин (плат управління, датчиків, двигунів вентиляторів) на горизонті 10–15 років. Це є критично важливим фактором для техніки преміального сегменту.

Крім того, конструкція корпусу зовнішнього блоку передбачає легкий доступ до сервісного порту та електричних комунікацій, що знижує вартість нормо-години під час проведення профілактичних робіт (чистка, діагностика). Рекомендований інтервал обслуговування для систем, що працюють у режимі теплового насоса – двічі на рік (восени перед сезоном опалення та навесні перед сезоном охолодження). Такий підхід забезпечує збереження заводських параметрів енергоефективності протягом усього терміну служби.

11. Заключна валідація вибору

Резюмуючи інженерний аналіз, Cooper&Hunter CH-S12FTXHV-B-NG є продуктом зрілої інженерної думки, де маркетингові опції вторинні по відношенню до базових характеристик продуктивності. Це "робоча конячка" високого класу, створена не для прикраси інтер'єру (хоча дизайн витриманий у строгому стилі), а для виконання важкої термодинамічної роботи з перенесення тепла.

В умовах нестабільності цін на енергоносії встановлення даного теплового насоса є формою хеджування ризиків, дозволяючи отримувати 4–5 кВт тепла за ціною 1 кВт електрики. Для споживача, що вміє вважати експлуатаційні витрати (TCO – Total Cost of Ownership), математична модель окупності даної системи стає очевидною вже після першого опалювального сезону порівняно з електричними котлами. Це факт, підтверджений фізикою, розрахунками та практикою експлуатації.
