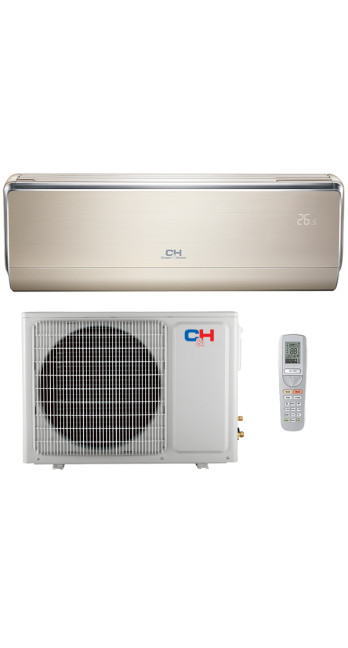

Опис Кондиціонер повітря Cooper&Hunter CH-S18FTXHV-B-NG

Інженерний огляд та технічна специфікація теплового насосу Cooper&Hunter CH-S18FTXHV-B-NG (VIP Inverter)

Архітектура системи та призначення

Модель CH-S18FTXHV-B-NG відноситься до флагманської серії VIP Inverter, що класифікується виробником як побутовий тепловий насос класу «повітря-повітря». На відміну від стандартних спліт-систем, спроектованих переважно для охолодження, архітектура даної установки оптимізована для ефективної роботи в режимі обігріву за екстремально низьких температур зовнішнього повітря (до -30°C). Індекс «18» у маркуванні вказує на номінальну продуктивність 18 000 BTU, що відповідає ефективній площі обслуговування від 35 до 55 квадратних метрів в залежності від тепловтрат конструкцій будівлі, що захищають.

Пристрій базується на платформі з використанням хладагента R32 (дифторметан). Це рішення продиктоване вимогами екологічної безпеки (потенціал глобального потепління GWP=675, що втричі нижче, ніж у R410A) та термодинамічної ефективності. R32 має більш високу питому холодопродуктивність і теплопровідність, що дозволяє знизити масу заправки фреону в контур і зменшити інерційність системи при виході на задані параметри. Індекс «B» (Black) позначає колірне виконання внутрішнього блоку, виконаного в чорному кольорі, що накладає певні вимоги до інтеграції в інтер'єр та тепловому режиму поверхні блоку при попаданні прямих сонячних променів.

Система позиціонується як основне джерело опалення в кліматичних зонах Центральної та Східної Європи, здатне замістити або суттєво розвантажити традиційні системи опалення (газові, електричні котли) у зимовий період. Ключовим фактором, що визначає це призначення, є збереження високого коефіцієнта перетворення енергії (COP) при негативних температурах, що досягається за рахунок застосування двоступеневої технології стиснення.

Технологічна база: Двоступінчастий роторний компресор

Центральним елементом зовнішнього блоку є двоступеневий інверторний роторний компресор (Two-stage Inverter Rotary Compressor). Це принципова відмінність моделі CH-S18FTXHV-B-NG від стандартних інверторів. У класичному одноступінчастому циклі при зниженні температури надворі тиск випаровування падає, а тиск конденсації (для обігріву приміщення) має залишатися високим. Це призводить до критичного зростання ступеня стиснення, перегріву компресора та різкого падіння його об'ємної продуктивності.

У цій моделі реалізована технологія проміжної інжекції пари (EVI - Enhanced Vapor Injection) або двоступеневого стиснення. Процес поділено на два етапи. Хладагент стискається в першій камері до проміжного тиску, потім змішується з газоподібним інжектованим холодоагентом, відібраним після конденсатора і пройшов через економайзер (проміжний теплообмінник), і тільки після цього подається в другу камеру для фінального стиснення.

Інженерні наслідки цієї технології:

1. Зниження температури нагнітання: Інжекція холоднішої пари на другий ступінь охолоджує компресор зсередини, запобігаючи аварійному відключенню перегріву при роботі в сильні морози (-25°C...-30°C).

2. Підвищення продуктивності: Збільшення масової витрати холодоагенту через конденсатор (внутрішній блок у режимі тепла) дозволяє системі видавати номінальну теплову потужність навіть за значного падіння вуличної температури.

3. Розширення робочого діапазону Система стабільно функціонує в діапазоні від -30°C до +54°C, що перекриває кліматичні екстремуми більшості регіонів експлуатації.

Використання інверторного керування (G-Matrik Technology) дозволяє плавно регулювати частоту обертання валу компресора (від 1 Гц), виключаючи пускові струми та забезпечуючи точну підтримку температури. Мікропроцесор аналізує навантаження та адаптує продуктивність у реальному часі, мінімізуючи циклічність роботи «старт-стоп», яка є основною причиною зносу механіки компресора.

Енергетична ефективність та економічні показники

Модель CH-S18FTXHV-B-NG демонструє показники енергоефективності, що відповідають найвищому класу A+++ згідно з директивою ErP (Energy-related Products) Європейського Союзу. Для коректної оцінки економічності необхідно розглядати сезонні коефіцієнти, а чи не миттєві значення.

Охолодження (SEER): Сезонний коефіцієнт енергоефективності в режимі охолодження (SEER) досягає значень 8.5 (для типорозміру 09-12) і близько 7.0-7.5 для моделі 18. Це означає, що за весь сезон охолодження система виробляє в середньому 7-8 кВт холоду на кожен захід. Високий SEER досягається за рахунок оптимізованої аеродинаміки вентиляторів та збільшеної площі теплообмінників.

Обігрів (SCOP): Сезонний коефіцієнт продуктивності в режимі обігріву (SCOP) становить 5.1 у середній кліматичній зоні. Це є критично важливим параметром для користувачів, які розглядають кондиціонер як альтернативу електрокотлу або конвекторам. Пряме електричне нагрівання має ККД близький до 1 (на 1 кВт електрики - 1 кВт тепла). Тепловий насос CH-S18FTXHV-B-NG загалом за опалювальний сезон генерує 5.1 кВт тепла на 1 кВт витраченої енергії. Навіть при падінні температури до -15°C коефіцієнт COP залишається значно вищим за 2.0, що робить використання даної системи економічно доцільним порівняно з будь-якими видами прямого електроопалення і, у багатьох випадках, конкурентним з газовим опаленням.

Низьке енергоспоживання у режимі очікування (менше 1 Вт) забезпечується імпульсним блоком живлення та відключенням силових ланцюгів інвертора при простої. Також система оснащена функцією обмеження споживаної потужності, що є актуальним для об'єктів з лімітованим введенням електроенергії або при роботі від автономних джерел живлення (генераторів).

Аеродинаміка, акустика та керування повітряним потоком

Внутрішній блок моделі спроектований з урахуванням вимог до акустичного комфорту у житлових приміщеннях. Конструкція включає цільнолитий пластиковий корпус, що мінімізує вібраційні шуми, що виникають при тепловому розширенні/стисненні матеріалів.

Шумові характеристики: Заявлений рівень звукового тиску внутрішнього блоку варіюється в діапазоні від 18 дБ(А) у нічному режимі до 46 дБ(А) у режимі максимальної продуктивності (Turbo). Значення 18 дБ(А) перебуває в порозі сприйняття людського слуху за умов міської квартири (фоновий шум зазвичай становить 25-30 дБ). Це досягається завдяки використанню тангенціального вентилятора збільшеного діаметра з оптимізованим профілем лопатей, що дозволяє знизити швидкість обертання без втрати об'єму повітря, що прокачується. Зовнішній блок також оптимізований: інверторне керування вентилятором та компресором знижує низькочастотний гул і вібрацію, що передається на фасад будівлі.

Розподіл повітря: Система жалюзі оснащена незалежними приводами для керування горизонтальним та вертикальним потоком (технологія 3D-Flow). Користувач має можливість з пульта дистанційного керування налаштувати напрям обдування вліво-вправо і вгору-вниз. У режимі охолодження потік автоматично спрямовується паралельно до стелі (ефект Коанда), щоб холодне повітря опускалося рівномірно і не створювало зон протягу. У режимі обігріву потік направляється вертикально вниз, забезпечуючи прогрівання підлоги та ефективну конвекцію (тепле повітря піднімається вгору). Дальнобійність повітряного струменя в даній моделі (тирозмір 18) досягає 12-15 метрів, що дозволяє обслуговувати приміщення витягнутої форми або студії складної конфігурації.

Система фільтрації та гігієна теплообмінника

У моделі CH-S18FTXHV-B-NG реалізовано комплексну систему очищення повітря «CH 7-SKY Technology». Вона являє собою набір з семи фільтрів різного спектру дії, інтегрованих в єдиний модуль або опційно встановлюються.

Ключовим елементом активної очистки є генератор холодної плазми (Cold Plasma). Цей пристрій створює активні іони водню та кисню, які зв'язуються з бактеріями, вірусами та молекулами запахів, руйнуючи їх оболонки або окислюючи їхню структуру. На відміну від пасивних фільтрів, плазмова технологія не потребує заміни витратних матеріалів та працює протягом усього терміну служби кондиціонера.

Для запобігання утворенню цвілі та бактерій усередині блоку передбачена функція самоочищення (X-Fan). Після вимкнення режиму охолодження вентилятор внутрішнього блоку продовжує працювати на низьких обертах протягом декількох хвилин, осушуючи випарник та дренажну ванну. Це усуває вологе середовище, необхідне для розмноження мікроорганізмів. Теплообмінники покриті антикорозійним складом Green-Fin, який також має гідрофільні властивості, прискорюючи стік конденсату і підвищуючи ефективність теплообміну.

Інтелектуальне управління та інтеграція

Кондиціонер оснащений вбудованим модулем Wi-Fi, що дозволяє здійснювати віддалене керування через програму на смартфоні (iOS/Android). Протокол обміну даними дозволяє інтегрувати пристрій у системи «Розумний дім», хоча рівень інтеграції залежить від платформи. Через програму доступний розширений функціонал: програмування тижневого таймера, моніторинг температури у приміщенні, діагностика кодів помилок.

Пульт дистанційного керування преміум-класу оснащений підсвічуванням та датчиком температури (функція I-Feel). При активації цієї функції система орієнтується не так на датчик у внутрішньому блоці (який перебуває під стелею, де температура завжди вище), але в датчик у пульті. Це дозволяє підтримувати задану температуру в зоні знаходження користувача, компенсуючи температурну стратифікацію повітря за висотою.

Система керування включає захист від нестабільного напруження. Блок живлення здатний працювати у широкому діапазоні (зазвичай 150-265 В), що критично важливо для заміських мереж. При збої живлення функція авторестарту відновлює роботу з останніми збереженими параметрами.

Алгоритми роботи в екстремальних умовах (Defrost)

Одним із найбільш критичних аспектів роботи теплового насоса взимку є обмерзання зовнішнього блоку. Волога з повітря конденсується на холодному випарнику та перетворюється на лід, блокуючи теплообмін. У моделі CH-S18FTXHV-B-NG реалізовано інтелектуальний алгоритм розморожування (Smart Defrost).

На відміну від застарілих систем, що включають розморожування за таймером (наприклад, кожні 50 хвилин на 10 хвилин), ця модель використовує показання датчиків температури труби, температури повітря та часу роботи компресора. Процесор обчислює дельту температур та визначає наявність «шуби» льоду. Цикл розморожування активується тільки за реальної необхідності і триває рівно стільки, скільки потрібно для розморожування теплообмінника. Це мінімізує перерви в обігріві та економить електроенергію, оскільки процес розморожування (реверсування циклу) споживає енергію на нагрівання вулиці. Піддон зовнішнього блоку оснащений електричним підігрівом, що запобігає накопиченню льоду та механічному пошкодженню вентилятора.

Вимоги до монтажу та технічні обмеження

Встановлення моделі класу VIP Inverter вимагає високої кваліфікації монтажної бригади та суворого дотримання інженерних регламентів. Некоректний монтаж може нівелювати усі переваги двоступеневого компресора.

1. Довжина та перепад висот магістралі: Максимальна довжина траси для моделі 18 становить 25 метрів, перепад висот – до 10 метрів. Однак слід враховувати, що номінальна продуктивність вказана для стандартної траси (5 метрів). При збільшенні довжини потрібна дозаправка холодоагенту (суворо за вагами, згідно з таблицею виробника, зазвичай 20-30 г на кожен зайвий метр) та облік втрати потужності.

2. Вакуумування: Видалення повітря і вологи з контуру є обов'язковим. Наявність неконденсованих домішок або вологи в системі з маслом PVE/POE (полівінілефірне/поліефірне) призведе до окислення олії та швидкої смерті компресора. Двоступінчасті компресори особливо чутливі до якості вакуумування.

3. Відведення конденсату При роботі на обігрів зовнішній блок генерує велику кількість води (до 1-2 літрів на годину). Необхідно передбачити організацію дренажу зовнішнього блоку, щоб запобігти утворенню льоду на вимощенні будівлі або балконі. У деяких випадках потрібне встановлення кабелю, що гріє, в дренажний канал.

4. Електричне підключення: Модель потужністю 18000 BTU потребує окремої лінії електроживлення з відповідним перерізом кабелю (рекомендується 3х2.5 мм²) та автоматичним вимикачем. Підключення зазвичай здійснюється до зовнішнього блоку, від якого йде міжблочна комунікація.

Порівняльне позиціонування та доцільність вибору

Модель Cooper&Hunter CH-S18FTXHV-B-NG не є бюджетним рішенням. Її вартість обумовлена складною конструкцією (двоступінчастий компресор, електронний ТРВ, збільшені теплообмінники). Вибір даної моделі раціональний у таких сценаріях:

• Основне опалення: Приміщення не має центрального опалення або газу, і потрібне надійне джерело тепла на зиму.

• Доопалення: Існуюча система опалення не справляється або занадто дорога в експлуатацію.

• Високі вимоги до комфорту: Необхідна тиха робота, відсутність протягів та точний контроль температури.

• Серверні та технічні приміщення: Можливість роботи на охолодження за низьких вуличних температур (з установкою зимового комплекту або в штатному режимі, якщо передбачено).

Для завдань, що обмежуються охолодженням влітку та обігрівом у міжсезоння (до -5°C...-10°C), потенціал цієї моделі буде надмірним. У разі економічно доцільніше розглянути молодші лінійки (наприклад, Arctic чи Alpha). Однак, якщо пріоритетом є надійність роботи в морози та максимальна енергоефективність, CH-S18FTXHV-B-NG є оптимальним балансом між вартістю обладнання та експлуатаційними витратами.

Висновок

Cooper&Hunter CH-S18FTXHV-B-NG (VIP Inverter) - це інженерно складний пристрій, що виходить за рамки поняття звичайного "кондиціонера". Це повноцінний тепловий насос, адаптований для північних широт. Поєднання двоступеневого стиснення, холодоагенту R32 та інтелектуальної електроніки робить його одним із лідерів у класі за показниками SCOP та надійності. Пристрій забезпечує кліматичний контроль цілий рік, фактично поєднуючи функції системи опалення, кондиціювання та очищення повітря. Для реалізації закладеного ресурсу та характеристик критично важливим є дотримання технології монтажу та регулярне сервісне обслуговування (чистка теплообмінників, контроль тиску) не рідше одного разу на рік. Ця модель є довгостроковою інвестицією в енергонезалежність та комфорт житлового простору.
