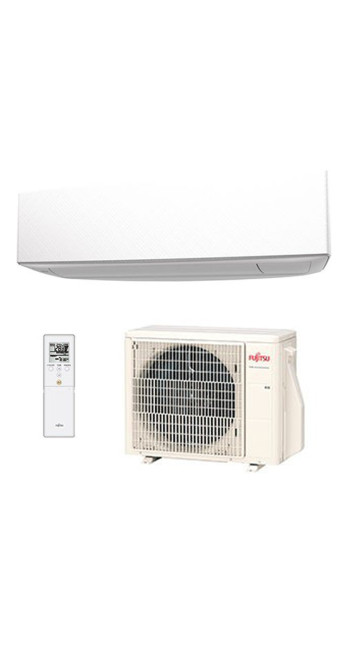

Кондиціонер повітря Fujitsu ASYG14KETA/AOYG14KETA

Опис Кондиціонер повітря Fujitsu ASYG14KETA/AOYG14KETA

Архітектурний аналіз кліматичної системи Fujitsu ASYG14KETA / AOYG14KETA: Інженерний розбір та експлуатаційні параметри

1. Системне позиціонування та концепція

Проектування мікроклімату в житлових та офісних просторах площею до 40–50 квадратних метрів потребує використання обладнання, здатного підтримувати термодинамічний баланс при змінних теплових навантаженнях. Модель Fujitsu ASYG14KETA (внутрішній блок) та AOYG14KETA (зовнішній блок) є високотехнологічним рішенням серії KE (Interios Designer), де естетичні параметри інтегровані у функціональну схему без шкоди для ефективності теплообміну. Цей документ розглядає систему не як товарний лот, а як інженерний вузол, оцінюючи його через призму фізики процесів, надійності компонентів та довгострокової експлуатаційної вартості.

2. Термодинамічний контур та компонентна база

Основою ефективності Fujitsu ASYG14KETA є оптимізований цикл парокомпресійного холодильного агрегату, що працює на дифторметані (R32). Вибір даного холодоагенту обумовлений його фізико-хімічними властивостями: підвищеною теплопровідністю та низькою в'язкістю, що дозволяє знизити масу заправки на 30% порівняно із системами на R410A при одночасному підвищенні енергоефективності.

Інверторна технологія I-PAM (Inverter-Power Architecture Module): На відміну від стандартних інверторних схем, технологія I-PAM використовує модуляцію вектора струму, що забезпечує форсований вихід заданий температурний режим. Мікропроцесорне керування компресором дозволяє мінімізувати втрати при перемиканні фаз, що є критичним для підтримки стабільної температури з точністю до 0,5 °C. При досягненні цільового значення частота обертання ротора знижується до мінімально допустимої, запобігаючи циклам "пуск-стоп", які є основним фактором зносу механічних частин і пускових струмів.

Конструкція теплообмінника: Внутрішній блок має гібридний теплообмінник підвищеної щільності. Інженери Fujitsu застосували трубки зменшеного діаметра, що збільшило площу поверхні теплообміну за збереження компактних габаритів блоку. Це інженерне рішення впливає на швидкість зміни ентальпії повітря, що проходить через випарник, дозволяючи системі швидше реагувати на зміну теплового навантаження в приміщенні (наприклад, при включенні побутової техніки або знаходженні групи людей).

3. Аеродинаміка та керування повітряними потоками

Критичним параметром комфорту є не лише температура, а й вектор розповсюдження повітряних мас. У моделі ASYG14KETA реалізована складна система жалюзі та оптимізована форма вентилятора.

Механіка розподілу (Ефект Коанда): Конструкція дифузора спроектована таким чином, щоб використовувати аеродинамічний ефект Коанда. У режимі охолодження холодне повітря іде паралельно стелі. За рахунок різниці тисків потік «прилипає» до горизонтальної поверхні та поширюється на значну відстань, перш ніж розпочати плавне опускання. Це виключає утворення зон із критично низькою температурою («протягів») безпосередньо під внутрішнім блоком. У режимі обігріву, навпаки, потужний вертикальний потік прямує до зони підлоги, забезпечуючи рівномірне піднесення теплого повітря по всьому об'єму приміщення.

Вентилятор збільшеного діаметра: Збільшення діаметра крильчатки дозволило досягти необхідних показників витрати повітря за меншої кутової швидкості обертання. Це призвело до зниження турбулентності та, як наслідок, зменшення звукового тиску. На мінімальній швидкості внутрішній блок генерує шум на рівні 20 дБ(А), що знаходиться нижче за поріг комфортного сприйняття в нічний час і відповідає вимогам для спальних приміщень і дитячих кімнат.

4. Енергоефективність та сезонні коефіцієнти

Для об'єктивної оцінки вартості володіння слід розглядати не номінальну потужність, а сезонні коефіцієнти ефективності – SEER (охолодження) та SCOP (обігрів).

• SEER 6.9 (Клас A++): Це означає, що на кожен спожитий кіловат електроенергії система виробляє в середньому 6.9 кВт холоду протягом сезону.

• SCOP 4.1 (Клас A+): Показник ефективності в режимі теплового насоса. Враховуючи кліматичні умови, система здатна ефективно обігрівати приміщення за зовнішньої температури до -15 °C.

Високі показники досягаються за рахунок інтелектуального алгоритму керування розширювальним клапаном (EEV), який точно дозує подачу холодоагенту в залежності від даних із датчиків температури зовнішнього та внутрішнього повітря, а також температури труб теплообмінника.

5. Інтелектуальні функції та алгоритми захисту

Система управління Fujitsu ASYG14KETA включає кілька рівнів самодіагностики та захисту, що забезпечує живучість обладнання в позаштатних ситуаціях.

Режим Economy: Цей програмний алгоритм обмежує максимальне споживання енергії, що є актуальним при обмежених лімітах виділеної електричної потужності на об'єкт. При цьому мікропроцесор перерозподіляє навантаження таким чином, щоб підтримувати заданий рівень комфорту максимально довго, уникаючи різких піків споживання.

Функція Powerful: Режим роботи максимальної потужності протягом 20 хвилин. Інженерний зміст цієї функції полягає у швидкій нейтралізації теплового дискомфорту при первинній активації системи в перегрітому приміщенні. Після завершення циклу система автоматично повертається у попередній режим, запобігаючи нераціональній витраті ресурсів.

Низькотемпературна межа: Зовнішній блок AOYG14KETA спроектований з урахуванням роботи в режимі нагрівання за негативних температур. Логіка відтайки (defrost) базується на аналізі перепаду тисків і температур, що виключає помилкові спрацьовування та зледеніння піддону зовнішнього блоку.

6. Очищення повітря та гігієна системи

Внутрішній блок оснащений багатоступінчастою системою фільтрації, яка виконує не тільки механічне очищення від пилу, а й деактивацію біологічних забруднювачів.

1. Яблучно-катехіновий фільтр: Використовує поліфеноли, екстраговані з яблук. На молекулярному рівні компоненти фільтра впливають на структуру мембран бактерій та спор цвілі, пригнічуючи їх реплікацію.

2. Іонний дезодоруючий фільтр: Містить керамічні частинки із наддрібним зерном, які генерують негативно заряджені іони. Це дозволяє окислювати та поглинати молекули неприємних запахів, забезпечуючи свіжість повітря у замкнутому контурі.

3. Індикація очищення: Система моніторингу відстежує загальний час напрацювання вентилятора та сигналізує про необхідність регламентного обслуговування фільтрів, що критично для підтримки розрахункової витрати повітря та запобігання перегріву двигуна вентилятора.

7. Монтажні специфікації та вимоги до інсталяції

Надійність роботи системи на 70% залежить від якості проектування та монтажу фреонової магістралі. Для Fujitsu ASYG14KETA встановлено такі жорсткі ліміти:

• Максимальна довжина траси: 20 метрів. Перевищення даного значення веде до різкого зростання гідравлічного опору та падіння продуктивності через збільшення втрат тиску в газовій лінії.

• Максимальний перепад висот 15 метрів. При значних перепадах потрібне встановлення маслопідйомних петель для забезпечення повернення масла в картер компресора, що критично для запобігання механічному заклиненню.

• Діаметри труб: Рідина лінія - 1/4", газова лінія - 3/8". Використання труб невідповідного перерізу порушує розрахункову швидкість перебігу холодоагенту.

Система електроживлення має відповідати номінальним параметрам: 230 В, 50 Гц. Рекомендується використовувати виділену лінію з автоматичним вимикачем відповідного номіналу для захисту від короткого замикання та перевантажень.

8. Експлуатаційний ресурс та сервісний регламент

Термін служби кондиціонерів Fujitsu за дотримання регламенту обслуговування становить у середньому 10–12 років. Ключовим фактором довговічності є проведення щорічного технічного аудиту, який включає:

• Перевірку цілісності термодинамічного контуру щодо витоків холодоагенту.

• Очищення ламелей зовнішнього блоку від атмосферних забруднень підтримки розрахункового коефіцієнта теплопередачі.

• Контролює параметри пускових та робочих струмів компресора.

• Перевірку дренажної системи на відсутність застійних зон та біообростань.

9. Естетична та просторова інтеграція

Серія KE (Design) вирізняється специфічним виконанням корпусу внутрішнього блоку. Текстурована передня панель з ефектом Pearl White (перлово-білий) або Silver (сріблястий) змінює візуальне сприйняття залежно від кута падіння світла. Тонкий профіль блоку (глибина всього 230 мм) дозволяє інтегрувати його в сучасні інтер'єри без створення домінуючого візуального акценту, що часто є проблемою для напівпромислового обладнання.

10. Порівняльний аналіз та обґрунтованість вибору

При порівнянні Fujitsu ASYG14KETA з аналогами в сегменті Designer Inverter виявляється перевага в балансі між енергоефективністю і потужністю обігріву. Багато конкурентних моделей за аналогічної номінальної холодопродуктивності мають значно нижчий поріг ефективності при негативних температурах. Fujitsu зберігає стабільний тепловий потік, що робить його придатним для використання як основне або допоміжне джерело тепла в перехідний період і помірну зиму.

11. Обмеження та чесні припущення

Незважаючи на високу технологічність, система має низку експлуатаційних обмежень:

• Система не є припливною вентиляцією. Вона обробляє повітря усередині приміщення. Для забезпечення притоку кисню потрібна інтеграція із системою вентиляції або регулярне провітрювання.

• Ефективність фільтрації знижується при несвоєчасній заміні витратних матеріалів.

• Рівень шуму 20 дБ(А) досягається лише в режимі Quiet. У режимі максимальної продуктивності рівень звукового тиску підвищується до 44 дБ(А), що необхідно враховувати під час вибору місця встановлення.

12. Резюме для ухвалення рішення

Кондиціонер повітря Fujitsu ASYG14KETA/AOYG14KETA - це збалансована інженерна система, орієнтована на користувачів, які цінують довговічність, точність кліматичного контролю та низькі експлуатаційні витрати. Застосування холодоагенту R32, інвертора I-PAM та гібридного теплообмінника ставить модель у ряд передових рішень для житлових просторів. Вибір даної системи обгрунтований у випадках, коли пріоритетом є стабільність показників у широкому діапазоні зовнішніх температур і мінімальний шумовий вплив за збереження естетичної цілісності інтер'єру.

Фактична ефективність системи безпосередньо корелює з професіоналізмом виконання монтажних робіт та дотриманням гідравлічних параметрів траси. За дотримання цих умов Fujitsu ASYG14KETA забезпечує прогнозований рівень комфорту та високу енергетичну рентабельність протягом усього життєвого циклу обладнання.

13. Додаткові технічні дані для системної інтеграції

Для проектувальників систем "Розумний дім" важливо відзначити можливість опціонального підключення Wi-Fi інтерфейсу. Це дозволяє інтегрувати кондиціонер у загальну екосистему управління через програму AIRSTAGE Mobile, забезпечуючи віддалений моніторинг параметрів та програмування сценаріїв роботи (наприклад, попереднє охолодження приміщення до моменту прибуття власника). Протоколи керування дозволяють налаштовувати таймери увімкнення/вимкнення з високою дискретністю, що додатково оптимізує енергоспоживання.

Внутрішній блок також підтримує роботу в мульти-спліт системах, що дозволяє використовувати його у складі складніших конфігурацій при кондиціонуванні багатокімнатних квартир або заміських будинків, де кілька внутрішніх блоків підключаються до одного потужного зовнішнього агрегату. Однак у даній специфікації розглядається саме моно-спліт конфігурація із зовнішнім блоком AOYG14KETA, оптимізованим під конкретне навантаження внутрішнього модуля.

14. Фізика процесу осушення

Крім контролю температури система ефективно управляє вологістю повітря. У режимі осушення мікропроцесор регулює швидкість вентилятора та температуру випарника таким чином, щоб максимізувати конденсацію вологи без істотного зниження температури у приміщенні. Це критично для запобігання розвитку мікроорганізмів та підтримки здорового мікроклімату в регіонах з високою вологістю або у дощові періоди. Швидкість видалення вологи для моделі 14 типорозміру становить приблизно 2.1 літра на годину, що є високим показником для побутового сегмента.

15. Характеристики міцності та захист корпусу

Зовнішній блок AOYG14KETA має антикорозійне покриття теплообмінника Blue Fin, яке захищає алюмінієве ребра від впливу сольового туману, кислотних дощів та інших агресивних факторів навколишнього середовища. Корпус виконаний з гальванізованої сталі з подальшим порошковим забарвленням, що мінімізує ризики утворення наскрізної корозії протягом усього терміну експлуатації. Кріпильні елементи та решітка вентилятора також мають захисне покриття, стійке до ультрафіолетового випромінювання, що запобігає крихтенню пластику та втраті зовнішнього вигляду.

16. Висновок інженера-архітектора

Fujitsu ASYG14KETA/AOYG14KETA є прикладом зрілого інженерного продукту, де кожне рішення — від діаметра мідних трубок до алгоритму руху жалюзі — підпорядковане задачі створення стабільного та передбачуваного кліматичного середовища. Висока щільність технологічних інновацій на одиницю обсягу робить цю систему еталонною у своєму класі, забезпечуючи користувачу не просто «охолодження», а комплексне керування параметрами повітряного середовища з мінімальним екологічним слідом та максимальною економічною ефективністю.
