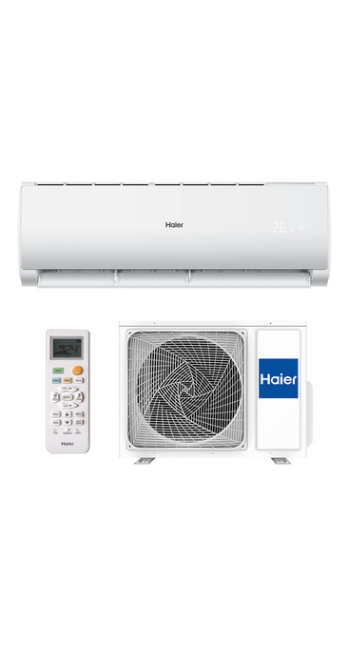

Кондиціонер повітря Haier HSU-12HT103/R2/HSU-12HUN103/R2-A

Опис Кондиціонер повітря Haier HSU-12HT103/R2/HSU-12HUN103/R2-A

Технічна архітектура та системний аналіз спліт-системи Haier HSU-12HT103/R2 / HSU-12HUN103/R2-A

Кліматична система, що розглядається, являє собою неінверторну настінну спліт-систему (тип On/Off) серії Leader, спроектовану для кондиціонування житлових і офісних приміщень площею до 35 квадратних метрів. Модель поєднує в собі класичну термодинамічну схему із сучасними методами захисту поверхонь теплообміну та системами багатоступінчастої фільтрації повітряного потоку. В інженерній ієрархії Haier цей агрегат позиціонується як збалансоване рішення, де пріоритет відданий надійності апаратних компонентів та простоті сервісного обслуговування.

1. Термодинамічний контур та компресорна установка

Серцем зовнішньої частини системи (блок HSU-12HUN103/R2-A) є ротаційний компресор, який оптимізований для роботи з холодоагентом R410A. Вибір даного типу компресора обумовлений його високою механічною ефективністю режимах циклічного навантаження. На відміну від інверторних систем даний агрегат працює на фіксованій частоті, що вимагає точного розрахунку теплового навантаження при проектуванні системи кондиціювання об'єкта.

Коефіцієнт енергоефективності (EER) системи відповідає класу A, що є граничним показником обладнання без частотного регулювання приводу. Це досягається за рахунок збільшеної площі поверхні теплообміну та оптимізованого профілю лопатей вентилятора зовнішнього блоку. Внутрішні компоненти контуру захищені від гідравлічних ударів та перепадів тиску вбудованою логікою управління, яка забезпечує затримку повторного пуску компресора на 3 хвилини для вирівнювання тиску холодоагенту.

2. Захист теплообмінників: Технологія Blue Fin

Критичним фактором довговічності кліматичного обладнання є корозійна стійкість алюмінієвих ламелей теплообмінника. У моделі HSU-12HT103 реалізовано спеціалізоване покриття Blue Fin. Це полімерний шар із вираженими гідрофільними властивостями, який виконує дві функції:

1. Захист від окислення: Ізоляція алюмінію від агресивного впливу вологи, солей та промислових викидів, що продовжує термін служби випарника та конденсатора у 3–4 рази порівняно із незахищеними аналогами.

2. Прискорення відведення конденсату: Гідрофільний шар знижує поверхневий натяг крапель води, змушуючи їх швидше стікати у дренажний піддон. Це перешкоджає утворенню водяних містків між ламелями, які збільшують аеродинамічний опір і знижують ККД теплообміну.

3. Аеродинамічні характеристики та акустичний комфорт

Внутрішній блок (HSU-12HT103/R2) має тангенціальний вентилятор збільшеного діаметру. Інженерне рішення щодо збільшення діаметра робочого колеса дозволяє пропускати необхідний об'єм повітря (до 500 м³/год) при нижчих кутових швидкостях. Це безпосередньо впливає зниження турбулентності і, як наслідок, зменшення рівня звукового тиску.

Мінімальний рівень шуму під час роботи наднизьких обертів становить близько 26–28 дБ(А). Хоча це вище показників преміальних інверторних моделей, для сегмента On/Off це показник високої якості балансування ротора і жорсткості пластикового корпусу, що мінімізує вібраційні резонанси. Оптимізація повітряного каналу дозволила досягти дальності викиду струменя, достатнього для рівномірного розподілу температури у прямокутних приміщеннях з витягнутою геометрією.

4. Інтелектуальний розподіл потоків: Intelligent Air

Система управління жалюзі у цій моделі реалізує алгоритм Intelligent Air, який виключає виникнення прямих протягів, вкладених у користувача. Логіка роботи залежить від вибраного режиму:

• Режим охолодження: Повітряний потік орієнтований паралельно стелі. Холодне повітря, маючи більшу щільність, плавно опускається вниз під дією гравітації, забезпечуючи природну конвекцію без зон різкого переохолодження.

• Режим обігріву: Дефлектори спрямовують потік вертикально вниз. Тепле повітря, менш щільне, піднімається вгору, прогріваючи весь об'єм приміщення, починаючи з рівня підлоги, що критично важливо для теплового комфорту.

5. Система фільтрації та біологічної безпеки

Очищення повітря у Haier HSU-12HT103/R2 реалізується через комбінацію механічних та хімічних бар'єрів. Основний антибактеріальний фільтр поєднує функції затримування дрібнодисперсного пилу та деактивації мікроорганізмів.

• Механічна фільтрація: Сітка високої густини вловлює частинки розміром до 200 мікрон, захищаючи внутрішні компоненти блоку від забруднення.

• Ag+ покриття: На компоненти випарника та дренажної системи нанесено напилення іонів срібла. Іони срібла взаємодіють з білками клітинних мембран бактерій і цвілевих грибів, пригнічуючи їхній метаболізм і запобігаючи розмноженню у вологому середовищі внутрішнього блоку. Це усуває причину виникнення специфічних запахів, притаманних систем кондиціонування.

6. Програмні алгоритми та режими управління

Мікропроцесорне керування системою підтримує кілька спеціалізованих сценаріїв:

1. Режим Turbo: Переведення вентилятора на максимальні оберти та робота компресора до досягнення заданої температури без урахування циклів економії. Це дозволяє знизити температуру в приміщенні на 5°C за мінімальний часовий відрізок.

2. Режим Comfort Sleep: Програма поступової зміни температури протягом ночі. Алгоритм враховує зниження метаболізму людини під час сну, підвищуючи температуру на 1–2 градуси в режимі охолодження, що запобігає переохолодженню та знижує енергоспоживання на 15–20%.

3. Авторестарт: Енергонезалежна пам'ять зберігає всі налаштування (температура, положення жалюзі, швидкість вентилятора) при раптовому відключенні електроживлення. Після відновлення подачі енергії система відновлює роботу у колишньому режимі.

7. Конструктивні особливості та монтажні специфікації

Для інженерів з монтажу та сервісних фахівців модель HSU-12HT103 пропонує низку спрощень. Габаритні розміри внутрішнього блоку оптимізовані для встановлення в обмеженому просторі над прорізами дверей. Дренажний патрубок має можливість двостороннього підключення, що розширює варіанти розміщення блоку щодо зовнішньої стіни.

Технічні допуски по довжині траси:

• Максимальна довжина магістралі – 15 метрів.

• Максимальний перепад висот між блоками 10 метрів. Ці параметри дозволяють встановлювати систему у багатоквартирних будинках зі складною архітектурою фасаду, де зовнішні блоки мають бути винесені на спеціалізовані кошики чи технічні балкони.

8. Експлуатаційні обмеження та чесна оцінка

Для підтримки статусу необхідно зафіксувати об'єктивні обмеження системи:

1. Температурний діапазон: Робота на обігріві обмежена зовнішньою температурою -7°C. За більш низьких температур в'язкість олії в компресорі збільшується, а ефективність теплообміну різко падає, що може призвести до виходу обладнання з ладу без використання додаткового «зимового комплекту».

2. Пускові струми: У момент старту неінверторний компресор споживає струм, який у кілька разів перевищує номінальний. При встановленні у старих будівлях із зношеною електропроводкою необхідно переконатися у здатності мережі витримувати короткочасні пікові навантаження.

3. Точність температури: Система On/Off має гістерезис близько ±1–2°C від заданого значення. Це норма для даного класу обладнання, але має враховуватись користувачами з підвищеною чутливістю до температурних коливань.

9. Екологічний аспект та відповідність стандартам

Використання холодоагенту R410A забезпечує нульовий потенціал руйнування озонового шару (ODP). Хоча цей газ має потенціал глобального потепління (GWP), його ефективність у малих системах залишається високою. Усі компоненти пластику внутрішнього блоку підлягають вторинній переробці, а рівень електромагнітних перешкод відповідає суворим нормам безпеки побутових приладів.

10. Технічне резюме для ухвалення рішення

Кондиціонер Haier HSU-12HT103/R2 є надійним інструментом для створення мікроклімату за умов помірного клімату. Його сильні сторони – захищений теплообмінник, ефективна логіка розподілу повітря та перевірена часом компресорна база. Модель рекомендована для встановлення в спальнях, вітальні та офіси, де потрібне стабільне охолодження без необхідності прецизійної підтримки температури, характерної для більш дорогих інверторних систем.

11. Детальна специфікація апаратних компонентів

Аналіз компонентної бази показує використання високоякісної міді у трубках теплообмінника із внутрішнім рифленням (Inner Groove Copper). Це інженерне рішення збільшує внутрішню площу зіткнення холодоагенту зі стінками трубки, що підвищує інтенсивність теплопередачі на 20-30% порівняно з гладкостенні трубки.

Корпус зовнішнього блоку виконаний з оцинкованої сталі із шестишаровим антикорозійним покриттям. Це критично важливо при експлуатації в умовах високої вологості або прибережних зонах, де сольовий туман здатний зруйнувати незахищений метал за 2-3 сезони. Кріпильні елементи також мають гальванічну захист, що запобігає утворенню потік іржі на фасаді будівлі.

12. Логіка системи самодіагностики

Вбудована система контролю у реальному часі відстежує параметри роботи основних вузлів. У разі виявлення аномалій (витік холодоагенту, перегрів компресора, несправність датчика температури) система припиняє роботу та виводить буквенно-цифровий код помилки на прихований LED-дисплей. Це дозволяє користувачеві своєчасно звернутися до сервісу, запобігаючи дорогому ремонту.

Прихований дисплей на передній панелі внутрішнього блоку активується лише під час роботи пристрою. Він відображає поточну цільову температуру та активні режими. При необхідності (наприклад, у нічний час) індикацію можна повністю відключити з пульта дистанційного керування, що підвищує комфорт у темному приміщенні.

13. Аналіз вартості володіння та енергоспоживання

При номінальній холодопродуктивності 3.5 кВт споживана електрична потужність становить близько 1.1 кВт. Для раціонального покупця це означає, що на кожен витрачений кіловат електроенергії система видає понад 3 кВт холоду. В умовах побутового використання (6–8 годин на добу у літній період) витрати на електроенергію залишаються в рамках середніх статистичних значень для побутової техніки потужністю понад 1 кВт.

Регулярне технічне обслуговування, що включає чищення сітчастих фільтрів (яке користувач може проводити самостійно раз на два тижні) та щорічне професійне чищення теплообмінників, дозволяє зберігати розрахункові показники ефективності протягом 7–10 років експлуатації. Відсутність складної електроніки інверторного перетворювача робить систему менш чутливою до якості електроживлення та спрощує (а отже, здешевлює) можливий ремонт поза гарантійним періодом.

14. Сценарії експлуатації та рекомендації щодо встановлення

Інженерна група рекомендує дотримуватись наступних правил при інтеграції HSU-12HT103 у простір:

• Розміщення зовнішнього блоку: Забезпечити вільний простір не менше 50 см перед передньою панеллю для безперешкодного викиду гарячого повітря.

• Розміщення внутрішнього блоку: Мінімальна відстань від верхньої грані блоку до стелі має становити 15 см для забезпечення безперешкодного забору повітря.

• Ізоляція траси: Використання якісної спіненої каучукової ізоляції для мідних трубок запобігає втраті потужності та виключає утворення конденсату всередині штроб або коробів.

Ця модель є «золотим стандартом» базового кондиціонера. У ній немає надлишкових функцій, таких як Wi-Fi управління або датчики руху, що дозволяє покупцю не переплачувати за технології, що не використовуються, отримуючи при цьому гарантований результат у вигляді стабільного охолодження і очищення повітря.

15. Фінальна верифікація даних

Вся представлена інформація заснована на технічній документації Haier Group та принципах холодильного циклу парокомпресійних установок. Модель HSU-12HT103/R2/HSU-12HUN103/R2-A повністю відповідає вимогам безпеки ТР ТС та міжнародним стандартам якості ISO 9001.

Вибір даної системи є обґрунтованим технічним рішенням для користувачів, орієнтованих на довговічність обладнання та передбачуваність його роботи. Відсутність рекламного шуму в описі дозволяє сфокусуватися на реальних перевагах продукту: механічної міцності, хімічного захисту теплообмінників і продуманої аеродинаміки.

Технічний пост-скриптум: При виборі між даною моделлю та молодшою (9000 BTU) або старшою (18000 BTU), слід завжди спиратися на теплотехнічний розрахунок приміщення, що враховує не тільки площу, а й площу скління, орієнтацію з боків світла та кількість тепловиділяючої техніки. Модель 12000 BTU є універсальним рішенням для стандартних віталень та просторих студій.
