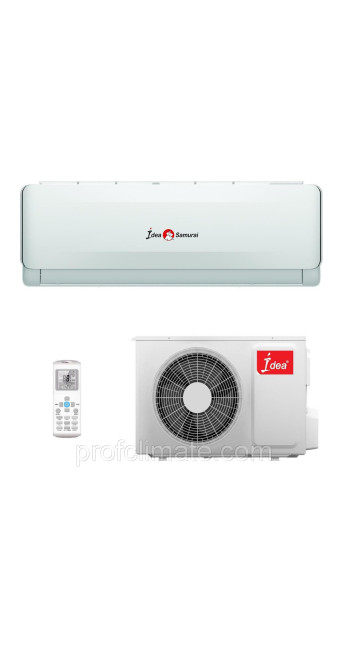

Опис Кондиціонер повітря IDEA ISR-24HR-SA7-N1

Інженерна специфікація та аналіз експлуатаційних характеристик спліт-системи IDEA ISR-24HR-SA7-N1

Документ є структурованим технічним аналізом кліматичної системи IDEA ISR-24HR-SA7-N1. Дані призначені для проектувальників кліматичних мереж, інженерів-монтажників та користувачів, які здійснюють раціональний вибір обладнання на основі термодинамічних параметрів, електричних допусків та експлуатаційних обмежень.

1. Термодинамічна потужність та баланс теплоприток

Модель IDEA ISR-24HR-SA7-N1 відноситься до класу обладнання з номінальним індексом продуктивності 24 000 BTU/h (British Thermal Units per hour). У метричній системі фізичних величин це еквівалентно холодопродуктивності $Q_c = 7.03$ кВт та теплопродуктивності $Q_h = 7.20$ кВт.

Цей показник значить здатність системи охолоджувати приміщення довільної площі. Ефективність теплообміну детермінована сумарним обсягом теплоприток приміщення. Пристрій розрахований на компенсацію теплового навантаження в діапазоні від 5,5 до 7,2 кВт. При розрахунку доцільності встановлення у конкретне приміщення необхідно використовувати формулу балансу теплоприток:

Встановлення системи 24 000 BTU в приміщеннях з тепловтратами менше 4 кВт призведе до тактування компресора (частим циклам вмикання/відключення), що експоненційно прискорює знос пускових реле та обмоток двигуна. Встановлення у приміщеннях з теплопритоками понад 7.5 кВт призведе до безперервної роботи компресора без досягнення цільової температури (уставки), перегріву ротора та термічної деградації компресорної олії. Рекомендована площа (при стандартній висоті стелі 2.7 м та середньої інсоляції) становить від 50 до 70 квадратних метрів.

2. Архітектура холодильного контуру та фазові переходи

В основі роботи IDEA ISR-24HR-SA7-N1 лежить зворотний термодинамічний цикл (цикл парокомпресійної холодильної машини). Як теплоносій використовується фреон, що забезпечує перенесення теплової енергії за рахунок зміни агрегатного стану (ізотермічне кипіння у випарнику та ізобарична конденсація в конденсаторі).

2.1. Компресорна установка

Система має ротаційний однороторний компресор постійної продуктивності (On/Off тип, не інвертор). Відсутність частотного перетворювача ланцюга управління означає, що компресор завжди працює на 100% потужності електродвигуна при подачі керуючого сигналу з реле внутрішнього блоку.

• Переваги архітектури: Висока стійкість до короткочасних просадок напруги (порівняно з чутливими IGBT-модулями інверторних плат), простота діагностики, знижена вартість заміни вузла.

• Обмеження архітектури: Наявність високих пускових струмів (до 3-5 номінальних робочих значень у момент строгування ротора), ступінчасте регулювання температури з гістерезисом ±1.5°C від заданого значення.

2.2. Дроселюючий пристрій

Регулювання витрати холодоагенту та створення перепаду тиску між стороною високого тиску (конденсатор) та стороною низького тиску (випарник) здійснюється за допомогою капілярної трубки. Дане рішення виключає наявність рухомих механічних елементів у гідравлічному контурі, підвищуючи загальну стійкість до відмови системи при дотриманні чистоти холодоагенту. Однак фіксований переріз капіляра обмежує ефективність системи при екстремальних відхиленнях зовнішньої температури від номінальних значень (стандарт ISO 5151: +35°C на вулиці).

3. Аеродинамічні параметри та розподіл повітряних потоків

Ефективність знімання холоду з теплообмінника внутрішнього блоку безпосередньо залежить від об'єму повітря, що прокачується. У моделі ISR-24HR-SA7-N1 використовується відцентровий вентилятор тангенціального типу (крильчатка Бєляєва).

Об'ємна витрата повітря (Airflow Volume) на максимальній швидкості обертання досягає 980-1050 кубічних метрів на годину ($ m 3 / h $). Така продуктивність обумовлена необхідністю розсіювання 7 кВт теплової енергії.

Формування вектора повітряного потоку здійснюється за допомогою крокових електродвигунів, що керують положенням горизонтальних та вертикальних жалюзі. Працюючи в режимі охолодження фізика конвекції вимагає напрями охолодженого (і отже, більш щільного) повітря паралельно стелі (ефект Коанда). Охолоджений потік, маючи більшу щільність, природним чином опускається вниз, витісняючи нагріте повітря в зону повітрозабірника (верхня частина внутрішнього блоку). Напрямок потоку вниз в режимі охолодження призведе до температурного розшарування, помилкового спрацьовування термістора повітря, що повертається, і передчасної зупинки компресора.

4. Електричні характеристики та вимоги до енергомережі

Аналіз електричної підсистеми є критичним етапом інтеграції обладнання потужністю 24 000 BTU. IDEA ISR-24HR-SA7-N1 – це пристрій з високим енергоспоживанням, що потребує виділеної лінії електроживлення.

• Номінальна споживана потужність (Охолодження): ~2.15 – 2.30 кВт.

• Номінальна споживана потужність (Обігрів): ~2.00 - 2.20 кВт.

• Коефіцієнт енергоефективності (EER): Близько 3.2. Цей показник демонструє, що на кожний витрачений 1 кВт електричної енергії система генерує 3.2 кВт теплової (чи холодильної) енергії. Це відповідає класу енергоефективності "A" для неінверторних систем.

• Робочий струм: 9.5 - 10.5 Ампер.

• Пусковий струм: Внаслідок прямого пуску електродвигуна компресора короткочасний піковий струм (тривалістю 0.1 - 0.3 секунди) може досягати 30 - 45 Ампер.

Вимоги до монтажу мережі:

Живлення повинно здійснюватися мідним кабелем перерізом не менше $3 \times 2.5 \text{ мм}^2$ (марки ВВГнг-LS або аналогічного) від окремого автоматичного вимикача з кривою відключення «C» (номінал 16 А або 20 А) для запобігання помилковим спрацьовуванням електромагнітного розчіплювача при старті компрес. Використання побутових розеткових груп, шлейфових підключень або подовжувачів категорично неприпустимо через високий ризик термічного руйнування контактних груп та загоряння ізоляції.

5. Акустична сигнатура та вібронавантаженість

Специфікація звукового тиску (Sound Pressure Level) є об'єктивним критерієм комфорту. Для внутрішнього блоку ISR-24HR-SA7-N1 акустичні показники залежить від обраної швидкості обертання вентилятора.

• Мінімальна швидкість: ~33-36 дБ(А).

• Максимальна швидкість: ~44-48 дБ(А).

Показник 33 дБ(А) перевищує поріг акустичного комфорту для спальних приміщень у нічний час (рекомендована межа – 24-26 дБ(А)). Фізичне обмеження обумовлено розмірами теплообмінника та необхідністю проганяти великі обсяги повітря для забезпечення заявленої потужності. Таким чином, інтеграція моделі 24 000 BTU до приміщень, що потребують абсолютної тиші (спальні, студії звукозапису, читальні зали), є інженерною помилкою. Обладнання призначене для віталень відкритого планування, холів, торгових павільйонів та офісних просторів.

Зовнішній блок генерує акустичне тиск на рівні 55-60 дБ(А). Джерелами шуму є:

1. Аеродинамічний опір повітря під час проходження через ламелі конденсатора.

2. Шум електродвигуна осьового вентилятора.

3. Механічна вібрація ротора компресора і пульсація газу, що нагнітається, в мідних магістралях.

Для мінімізації передачі структурного шуму на несучі конструкції будівлі (особливо при монтажі на тонкостінні панелі або газобетон) установка зовнішнього блоку повинна проводитися з обов'язковим використанням демпфуючих (віброізоляційних) опор з еластомерів, розрахованих на масу пристрою (близько 45-55 кг).

6. Алгоритмічне забезпечення та сенсорна мережа

Модуль управління (PCB - Printed Circuit Board) внутрішнього блоку здійснює безперервний моніторинг стану системи через мережу NTC-термісторів з негативним температурним коефіцієнтом (опір падає при нагріванні).

Основні сенсори:

1. Room Temperature Sensor (Датчик температури повітря в приміщенні): Фіксує температуру вхідного потоку, керує циклами увімкнення/вимкнення компресора.

2. Indoor Coil Temperature Sensor (Датчик температури випарника): У режимі охолодження запобігає обмерзанню радіатора (зупиняє компресор, якщо температура падає нижче 0°C). У режимі обігріву реалізує функцію «Hot Start» — блокує увімкнення вентилятора внутрішнього блоку до тих пір, поки теплообмінник не прогріється до +28...32°C, запобігаючи обдуванню користувачів холодним повітрям.

3. Outdoor Coil Temperature Sensor (Датчик температури конденсатора опційно для On/Off): Керує циклом відтавання (Defrost) при роботі на обігрів в умовах низьких зовнішніх температур.

Алгоритм Defrost ініціюється мікропроцесором при фіксації критичної різниці температур або за таймером (залежно від прошивки). У цей момент система перемикає чотириходовий клапан, спрямовуючи гарячий газ у зовнішній блок для плавки інею, що покриває ламелі. При цьому внутрішній вентилятор зупиняється. Процес супроводжується характерними акустичними ефектами (шипіння холодоагенту, що перетікає), що є нормальним фізичним явищем фазового переходу, а не ознакою несправності.

7. Фреонові магістралі та гідравлічні обмеження

Надійність системи на 80% визначається дотриманням протоколів монтажу гідравлічного контуру. Міжблочна траса для IDEA ISR-24HR-SA7-N1 складається з двох мідних труб різного діаметру:

• Рідина лінія (нагнітання від капіляра): 1/4 дюйма (6.35 мм) або 3/8 дюйма (9.52 мм) - потрібно уточнення щодо шильдика конкретної ревізії пристрою. Для 24k BTU найчастіше використовується 3/8".

• Газова лінія (всмоктування): 5/8 дюйми (15.88 мм).

Критичні експлуатаційні допуски:

1. Максимальна довжина траси: Зазвичай обмежена 20-25 метрами. Перевищення довжини веде до падіння тиску на стороні всмоктування, зниження щільності парів холодоагенту і, як наслідок, падіння продуктивності та перегріву компресора через недостатнє охолодження обмоток зворотним газом.

2. Максимальний перепад висот Обмежений 10 метрами. Перевищення цього параметра порушує повернення компресорної олії, що циркулює разом із фреоном. При розташуванні зовнішнього блоку вище внутрішнього потрібно монтаж маслопідйомних петель на газовій магістралі (одна петля кожні 4-5 метрів вертикальної ділянки).

3. Дозаправка холодоагенту: Заводський об'єм фреону розрахований на базову довжину траси (як правило, 5 метрів). При перевищенні цього значення потрібна строго нормована дозаправка рідким холодоагентом за вагами (у грамах на кожний додатковий метр траси згідно специфікації виробника орієнтовно 20-30 г/м).

Протокол вакуумування:

Видалення атмосферного повітря та вологи з гідравлічного контуру перед пуском фреону є безальтернативною вимогою. Використання методу "продування фреоном" категорично заборонено. Наявність залишкової вологи в контурі при взаємодії із синтетичним маслом компресора (POE) призводить до реакції гідролізу з утворенням кислот. Кислотне середовище руйнує лакову ізоляцію обмоток статора, що гарантовано призводить до короткого замикання та виходу компресора з ладу протягом 12-36 місяців експлуатації. Вакуумування повинно проводитися двоступеневим насосом до досягнення залишкового тиску нижче 500 мікрон (Torr).

8. Кліматичні обмеження та температурний діапазон

Можливості термодинамічного обміну суворо обмежені фізичними властивостями холодоагенту та площею теплообмінників.

• Режим охолодження (Cooling): Допустимий діапазон зовнішніх температур становить від +18°C до +43°C. Експлуатація при температурах нижче +18°C призводить до падіння тиску конденсації, обмерзання внутрішнього блоку і ризику гідравлічного удару (попадання рідкого фреону, що не випарувався, в компресор). Для забезпечення роботи в режимі охолодження за негативних температур (наприклад, для охолодження серверних кімнат) потрібна апаратна модифікація: встановлення «зимового комплекту» (регулятор тиску конденсації, підігрів картера компресора, підігрів дренажної магістралі).

• Режим обігріву (Heating): Допустимий діапазон від -7°C до +24°C. Нижній поріг -7°C обумовлений конструкцією On/Off системи і властивостями холодоагенту. При падінні зовнішньої температури нижче цього значення теплопродуктивність падає нелінійно. Енергія витрачається переважно на відтавання зовнішнього блоку, що обмерзає (Defrost), а загусання масла в картері призводить до масляного голодування і механічного зносу ротора при холодних пусках. Використання даної моделі як основне джерело опалення в регіонах із суворими зимами інженерно необґрунтоване.

9. Фізична інфраструктура та обслуговування

Для збереження термодинамічних характеристик протягом розрахункового терміну служби (7-10 років) система вимагає регламентованого технічного обслуговування.

Чинники деградації продуктивності:

1. Аеродинамічний опір фільтрів: Сітчасті фільтри грубої очистки (High Density Mesh) затримують частинки пилу розміром >10 мікрон. Забруднення фільтрів знижує обсяг повітря, що прокачується, зміщуючи точку кипіння холодоагенту, що викликає обмерзання випарника. Регламент очищення – кожні 2-4 тижні активної експлуатації.

2. Забруднення теплообмінника зовнішнього блоку: Відкладення тополиного пуху, пилку та дорожнього пилу на ламелях конденсатора порушують процес ізобаричної конденсації. Тиск у контурі зростає, струм споживання збільшується, спрацьовує тепловий захист компресора з перегріву (High Pressure/Thermal Overload limit). Регламент глибокого очищення (з використанням миття високого тиску та лужних розчинів) – 1 раз на рік.

3. Місткість пускових конденсаторів: Пусковий конденсатор компресора (Capacitor) піддається висиханню діелектрика під впливом високих температур. Падіння ємності нижче за номінальне значення на 10-15% унеможливлює подолання моменту інерції ротора при старті. Це витратний компонент електроніки, що підлягає превентивній діагностиці мультиметром із функцією вимірювання ємності.

10. Резюме інженерної сумісності

Кондиціонер IDEA ISR-24HR-SA7-N1 є уніфікованою утилітарною кліматичною системою високої потужності. Пристрій позбавлений складних інверторних алгоритмів, що з одного боку знижує точність підтримання температури та підвищує акустичне навантаження, але з іншого – максимізує стійкість до відмови елементної бази та знижує вартість володіння (TCO).

Рішення про придбання даної моделі має базуватися не на естетичних перевагах, а на строгому зіставленні площі приміщення (50-70 кв.м.), наявності виділеної електричної лінії (струм споживання до 11 А, пускові струми до 45 А), толерантності до акустичного фону від 36 дБ(А) -7°C). За дотримання регламентів монтажу (вакуумування контуру, розрахунок дозаправки, перетин кабелю), архітектура системи здатна забезпечувати задані термодинамічні показники протягом усього заявленого експлуатаційного циклу.
