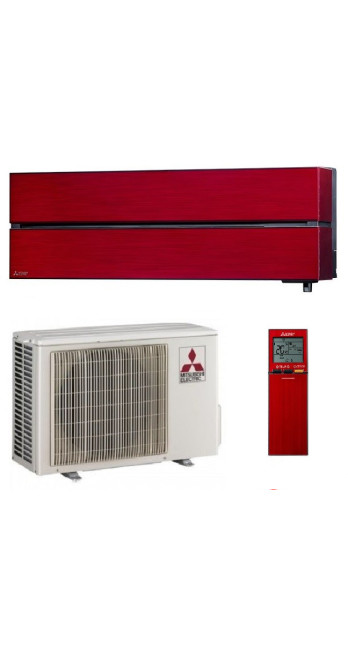

Опис Кондиціонер повітря Mitsubishi Electric MSZ-LN25VG2R/MUZ-LN25VGHZ2

Інженерний аналіз спліт-системи Mitsubishi Electric MSZ-LN25VG2R/MUZ-LN25VGHZ2 (Ruby Red)

Архітектура системи та призначення

Комплект кліматичного обладнання, що складається з внутрішнього блоку MSZ-LN25VG2R та зовнішнього блоку MUZ-LN25VGHZ2, є інверторною спліт-системою настінного типу. Дана модель відноситься до класу теплових насосів "повітря-повітря", спроектованих для експлуатації в розширеному температурному діапазоні. Індекс «VGHZ» у маркуванні зовнішнього блоку вказує на застосування технології Hyper Heating, що принципово відрізняє цю модифікацію від стандартної версії VG. Система орієнтована створення мікроклімату в приміщеннях площею до 25–30 квадратних метрів з високими вимогами до акустичного комфорту, якості фільтрації повітря та енергоефективності в режимі опалення.

Колірне рішення «Ruby Red» (Рубіново-червоний) реалізовано із застосуванням багатошарового нанесення лакофарбового покриття, поверх якого розташований прозорий шар, що імітує текстуру лакованої поверхні. Це накладає специфічні вимоги до догляду та розташування блоку щодо джерел прямого ультрафіолетового випромінювання для запобігання деградації пігменту протягом тривалого терміну експлуатації.

Термодинаміка зовнішнього блоку MUZ-LN25VGHZ2

Ключовою інженерною перевагою цієї комплектації є зовнішній агрегат MUZ-LN25VGHZ2. На відміну від стандартних інверторних блоків дана модель оптимізована для роботи в режимі обігріву при негативних температурах зовнішнього повітря до -25°C.

Технологія Hyper Heating та компресорний цикл

В основі термодинамічного циклу лежить ротаційний компресор з інверторним керуванням постійного струму (DC Inverter). Алгоритм керування двигуном компресора використовує широтно-імпульсну модуляцію (PAM) для мінімізації втрат енергії при перетворенні струму. Специфіка версії HZ полягає у наявності інтегрованого підігрівача піддону зовнішнього блоку. Це запобігає намерзанню конденсату в режимі відтайки (дефросту), забезпечуючи вільне відведення води через дренажні отвори. Без цього елемента експлуатація теплового насоса в кліматичних зонах з частими переходами через 0°C та високою вологістю пов'язана з ризиком механічного пошкодження теплообмінника льодом.

Холодоагент R32 (дифторметан), що використовується в системі, має знижений на 67% потенціал глобального потепління (GWP) порівняно з R410A і вищою питомою холодопродуктивністю. Це дозволило зменшити масу заправки фреону без втрати теплової потужності системи. Коефіцієнт сезонної енергоефективності (SCOP) у режимі нагріву досягає значення 5.2 (для середньої кліматичної зони), що відповідає вищому класу енергоспоживання A+++.

Характеристики при критичних температурах

Система зберігає 100% номінальної теплопродуктивності за температури зовнішнього повітря до -15°C. При подальшому зниженні температури до -25°C падіння продуктивності є лінійним та прогнозованим, що дозволяє використовувати даний агрегат як повноцінне джерело опалення у міжсезоння та як ефективне доповнення до основної системи опалення в зимовий період. Важливо враховувати, що при роботі на обігрів система періодично переходить у режим відтавання зовнішнього блоку теплообмінника, перериваючи подачу тепла на 5-15 хвилин в залежності від вологості повітря і температури.

Аеродинаміка та керування повітряним потоком

Внутрішній блок MSZ-LN25VG2R оснащений складною системою розподілення повітря, що базується на незалежному приводі повітряних заслінок (Double Flap). Дана конструкція дозволяє розділяти повітряний потік на два незалежні вектори.

Механіка Double Flap

Дві горизонтальні напрямні оснащені індивідуальними сервоприводами. Це технічне рішення дозволяє реалізувати сценарії, недоступні для стандартних спліт-систем із монолітною заслінкою:

1. Одночасне обдування двох зон: Можливість направити частину повітря горизонтально, а частина вертикально вниз.

2. Виключення протягів: У режимі охолодження заслінки займають положення, що забезпечує використання ефекту Коанда (прилипання струменя повітря до стелі), що унеможливлює пряме потрапляння холодного потоку на користувачів.

3. Закриття в неробочому стані: При вимкненні системи заслінки повністю приховують отвір повітря і фільтруючі елементи, забезпечуючи герметичність корпусу і запобігаючи накопиченню пилу всередині механізму.

Вентилятор внутрішнього блоку має збільшений діаметр, що дозволяє переміщати значні обсяги повітря (до 714 м3/год у максимальному режимі) при зниженій частоті обертання. Це безпосередньо впливає на акустичні характеристики та ресурс підшипників ковзання.

Система очищення повітря Plasma Quad Plus

У моделі MSZ-LN25VG2R реалізовано активну двоступінчасту систему фільтрації Plasma Quad Plus, засновану на принципі електростатичного осадження та плазмової деструкції забруднювачів. На відміну від пасивних HEPA-фільтрів, що створюють значний опір повітряному потоку, плазмова система практично не знижує продуктивність вентилятора.

Принцип дії

1. Іонізація: Високовольтний розряд (плазма) створюється між вольфрамовими електродами. Повітря, що проходить через зону розряду іонізується.

2. Зарядка частинок: Частинки пилу, бактерії, суперечки плісняви та віруси набувають електричного заряду.

3. Заряджені частинки притягуються до осадових пластин фільтра, що мають протилежний потенціал.

Інженерні випробування підтверджують ефективність системи щодо дрібнодисперсних частинок PM2.5, а також деактивацію вірусів та бактерій (до 99% за 115 хвилин роботи у закритому обсязі 25 м³). Важливим аспектом експлуатації є необхідність регулярного промивання плазмового фільтра водою для видалення забруднень, що накопичилися, і відновлення ефективності електростатичного поля. Система не вимагає заміни фільтруючого елемента протягом усього терміну служби за умови дотримання регламенту очищення.

Матеріалознавство: Технологія Dual Barrier Coating

Внутрішні елементи блоку, що контактують із повітряним потоком, оброблені гібридним покриттям Dual Barrier Coating. Проблема забруднення внутрішніх вузлів кондиціонера зазвичай пов'язана з накопиченням двох типів частинок: гідрофільних (пил, бруд) та гідрофобних (жири, аерозолі, сигаретний дим).

Покриття Dual Barrier Coating поєднує в собі ділянки з фторовмісними (гідрофобними) і гідрофільними частинками, розташованими в шаховому порядку на нанорівні. Ця структура наноситься на:

• Теплообмінник;

• Крильчатку вентилятора;

• Повітряні канали.

Ефект покриття полягає у зниженні адгезії забруднювачів до поверхонь. Це не виключає необхідності технічного обслуговування, але суттєво уповільнює процес зниження енергоефективності та зростання аеродинамічного шуму, що викликається дисбалансом забрудненої крильчатки. У довгостроковій перспективі (більше 3-5 років) ця технологія дозволяє зберігати заявлені характеристики потужності без глибокого хімічного чищення.

Сенсорика та автоматизація: 3D I-SEE Sensor

Управління кліматом здійснюється із застосуванням інфрачервоного датчика 3D I-SEE. Датчик розташований у висувному модулі в нижній частині корпусу внутрішнього блоку та здійснює сканування об'єму приміщення.

Алгоритміка роботи сенсора

Сенсор розбиває простір на сітку з 752 зон та визначає температурну карту приміщення у тривимірному режимі. На основі отриманих термограм процесор виконує такі функції:

1. Визначення присутності людей: Система розрізняє теплові сигнатури людей та домашніх тварин/побутової техніки.

2. Локалізація положення: Визначення координат людини дозволяє спрямовувати повітряний потік на нього (Spot), або від нього (Avoid), залежно від вибраних налаштувань.

3. Енергозбереження: За відсутності фіксації руху протягом заданого часу (наприклад, 20 хвилин) система автоматично підвищує (в режимі охолодження) або знижує (в режимі нагрівання) цільову температуру на 2°C, а потім може повністю вимкнутись, що запобігає роботі в порожньому приміщенні.

Важливо відзначити обмеження технології: коректна робота сенсора можлива лише за прямої видимості. Наявність високих перегородок, меблів або встановлення блоку в ніші може створювати сліпі зони, в яких автоматика працюватиме некоректно.

Акустичні характеристики

Мінімальний рівень звукового тиску внутрішнього блоку становить 19 дБ(А). Це значення досягається тільки на мінімальній швидкості вентилятора (Silent Mode). Фізично цей рівень шуму знаходиться на порозі чутності людського вуха в умовах міської квартири (фоновий шум зазвичай становить 25-30 дБ).

Зниження шуму досягнуто за рахунок:

• Оптимізація профілю лопат вентилятора для зниження турбулентності зриву потоку.

• Використання вібророзв'язки двигуна вентилятора.

• Збільшеної площі теплообмінника, що дозволяє знімати цільову потужність за меншої швидкості потоку.

Користувач повинен враховувати, що з підвищення швидкості вентилятора для швидкого охолодження рівень шуму закономірно зростає до 36-42 дБ(А). Зовнішній блок MUZ-LN25VGHZ2 також має режим зниження шуму («Night Mode»), який обмежує максимальну частоту обертання компресора, знижуючи звуковий тиск на 3 дБ, проте це пов'язано з обмеженням максимальної продуктивності системи.

Інтеграція та управління

У стандартну комплектацію моделі входить вбудований Wi-Fi інтерфейс MAC-567IF-E, який забезпечує підключення до хмарного сервісу MELCloud. Апаратний модуль прихований усередині корпусу, що унеможливлює монтаж зовнішніх адаптерів.

Можливості телеметрії через MELCloud

Крім стандартних функцій управління (вкл/викл, температура, режим), система надає користувачеві та сервісним інженерам доступ до технічних даних:

• Моніторинг енергоспоживання із графічною візуалізацією.

• Журнал помилок та аварійних кодів.

• Температура повітря у приміщенні (по датчику на вході у внутрішній блок).

• Програмування тижневого таймера із розширеною логікою.

Для інтеграції до системи «Розумний дім» сторонніх виробників підтримується локальна взаємодія через API (вимагає додаткового програмного забезпечення) або підключення через шлюзи KNX/Modbus (придбаються окремо).

Технічні обмеження та вимоги до монтажу

Для забезпечення паспортних характеристик та гарантійної експлуатації необхідне дотримання строгих інженерних вимог під час монтажу.

Фреонопровід

• Максимальна довжина магістралі – 20 метрів.

• Максимальний перепад висот 12 метрів.

• Діаметр труб: Рідина 6.35 мм (1/4"), Газ 9.52 мм (3/8").

• Дозаправка холодоагенту: При довжині траси понад 7 метрів потрібна дозаправка R32 із розрахунку 20 г/м.

Електричні параметри

• Електроживлення підводиться до зовнішнього блоку. Міжблочний кабель повинен мати перетин не менше 4x1.5 мм з урахуванням заземлення.

• Автоматичний вимикач 10-16 А (характеристика C).

Розміщення внутрішнього блоку

Внутрішній блок серії LN має значну глибину (233 мм) та рухомі елементи (подвійні заслінки). Для коректної роботи датчика 3D I-SEE та механізму відкривання потрібен вільний простір:

• Від стелі: не менше 50-70 мм (для забору повітря).

• З боків: щонайменше 50 мм (для сервісного обслуговування).

• Попереду: відсутність перешкод у зоні 2-3 метрів для коректної термометрії.

Специфікація ключових параметрів

Аналіз надійності та ремонтопридатності

З інженерної точки зору модель MSZ-LN25VG2R/MUZ-LN25VGHZ2 характеризується високою надійністю компонентів, проте складність конструкції накладає відбиток на постгарантійне обслуговування. Наявність сервоприводів незалежних заслінок і висувного сенсора збільшує кількість механічних вузлів, що потенційно схильні до зносу.

Плата управління зовнішнього блоку має захисне покриття лаком, а сам блок MUZ-LN25VGHZ2 відрізняється від стандартних версій збільшеним теплообмінником та алгоритмом роботи вентилятора, що запобігає перегріву компресора при високих навантаженнях. Використання R32 вимагає кваліфікованого підходу при монтажі (робота з горючими газами, вакуумування, опресовування азотом), так як порушення герметичності контуру є критичним для даного типу холодоагенту.

Висновок

Mitsubishi Electric MSZ-LN25VG2R/MUZ-LN25VGHZ2 є технологічно насиченим рішенням, що виходить за рамки утилітарного охолодження повітря. Це насамперед ефективний тепловий насос для цілорічної експлуатації в кліматичних умовах із низькими температурами. Висока вартість системи обумовлена не лише естетичними характеристиками (кольором та дизайном), але й застосуванням дорогих технологій: двоступеневого плазмового очищення, інтелектуального сканування простору та покриття Dual Barrier.

Вибір даної моделі раціональний у випадках, коли:

1. Потрібно повноцінне обігрів приміщення взимку (до -25 ° C).

2. Критично важливий рівень шуму та відсутність прямих повітряних потоків (спальні, дитячі).

3. Існує потреба в глибокій очистці повітря без використання окремих приладів.

Система не рекомендується для встановлення в технічних приміщеннях, зонах з високим забрудненням повітря олійними аерозолями (кухні громадського харчування) або в умовах нестабільного електроживлення без використання стабілізатора напруги, чутливої до інверторного навантаження. Правильний розрахунок тепловтрат приміщення та кваліфікований монтаж є обов'язковими умовами для реалізації закладеного в обладнання інженерного потенціалу.
