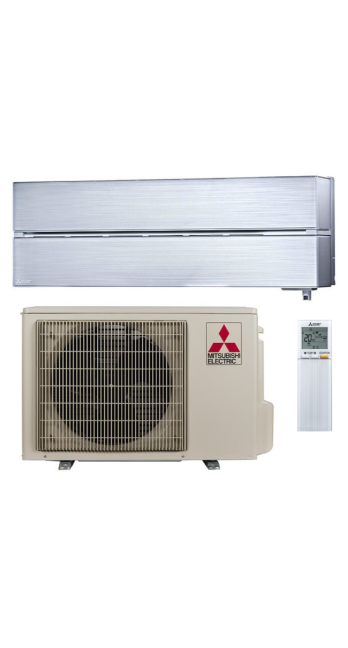

Опис Кондиціонер повітря Mitsubishi Electric MSZ-LN25VG2V/MUZ-LN25VG2

Інженерний аналіз та специфікація: Спліт-система Mitsubishi Electric MSZ-LN25VG2V / MUZ-LN25VG2

Архітектура системи та призначення

Спліт-система Mitsubishi Electric MSZ-LN25VG2V (внутрішній блок) у комплекті із зовнішнім блоком MUZ-LN25VG2 є кліматичним обладнанням преміального сегмента серії «Premium Inverter» (LN). Дана модель спроектована для обслуговування житлових та офісних приміщень площею до 25 квадратних метрів за стандартної висоти стель. Індекс «VG2» у маркуванні вказує на оновлену апаратну ревізію, що відрізняється оптимізованими алгоритмами управління та повною адаптацією під холодоагент R32.

Обладнання відноситься до класу теплових насосів «повітря-повітря», забезпечуючи ефективність роботи як у режимі охолодження, так і в режимі обігріву за низьких негативних температур зовнішнього повітря. Ключовою особливістю інженерної архітектури є інтеграція передових систем очищення повітря та сенсорного контролю, що переводить пристрій із категорії простих охолоджувачів до класу систем управління якістю внутрішньої атмосфери.

Термодинамічна ефективність та холодоагент R32

Система функціонує на базі дифторметану (R32) - однокомпонентного холодоагенту, що має покращені термодинамічні властивості в порівнянні з попереднім R410A.

• Енергоефективність: Використання R32 у поєднанні з високопродуктивним компресором дозволило досягти показників сезонної енергоефективності SEER (охолодження) на рівні 10.5 та SCOP (обігрів) на рівні 5.2. Це відповідає найвищому класу енергоспоживання A+++ згідно з європейською директивою ErP.

• Теплопередача: Питома теплота пароутворення R32 вище, що дозволяє використовувати меншу масову витрату фреону для перенесення тієї самої кількості теплової енергії. Це знижує навантаження на компресор та зменшує діаметри мідних комунікацій у теплообмінниках, підвищуючи загальний ККД циклу.

• Екологічний аспект: Потенціал глобального потепління (GWP) у R32 становить 675, що втричі нижче, ніж у R410A. Для користувача це означає відповідність сучасним екологічним стандартам та перспективну ремонтопридатність обладнання в умовах посилення законодавства щодо фторвмісних газів.

Компресорний вузол та інверторне управління

Серцем зовнішнього блоку MUZ-LN25VG2 є компресор власної розробки Mitsubishi Electric з технологією Poki-Poki Core. Статор двигуна оснащений обмоткою зосередженого типу із спеціальною структурою полюсів, яка збільшує магнітний потік та знижує втрати у міді. Ротор виконаний з використанням рідкісноземельних магнітів, що забезпечують високий крутний момент при компактних розмірах. Управління двигуном здійснюється за допомогою векторного інвертора з амплітудно імпульсною модуляцією (PAM). Це технічне рішення дозволяє максимально наблизити струм у ланцюги живлення до синусоїдальної форми, усуваючи вищі гармоніки. Результатом є коефіцієнт потужності, близький до 98%, та мінімізація паразитних електричних наведень.

Система управління постійно аналізує теплове навантаження у приміщенні та плавно регулює частоту обертання валу компресора. Відсутність пускових струмів та циклів «старт-стоп» радикально збільшує ресурс механічної частини та запобігає температурним коливанням, властивим системам типу on/off.

Фізика фільтрації: Система Plasma Quad Plus

У моделі MSZ-LN25VG2V реалізовано двоступінчасту систему активної плазмової фільтрації Plasma Quad Plus. На відміну від пасивних HEPA-фільтрів, що створюють аеродинамічний опір, ця технологія використовує електростатичне поле.

1. Іонізація: На вході в теплообмінник встановлено генератор низькотемпературної плазми. Вольфрамові розрядні електроди створюють потужне електричне поле, яке іонізує молекули повітря і забруднювачі, що проходять через нього.

2. Деструкція біоматеріалу: Електричний розряд порушує клітинні мембрани бактерій (стафілококів) та білкову оболонку вірусів, інактивуючи їхню здатність до реплікації. Лабораторні випробування підтверджують ефективність нейтралізації до 99% вірусних частинок обсягом приміщення за 72 хвилини роботи.

3. Осадження PM2.5: Дрібні тверді частинки (PM2.5), отримавши електричний заряд, притягуються до протилежно заряджених пластин фільтруючого елемента. Це дозволяє ефективно видаляти з повітря алергени, пилок та продукти горіння.

Важливо відзначити, що система Plasma Quad Plus не потребує заміни витратних матеріалів. Фільтруючий блок є промивним та відновлює свої властивості після обслуговування.

Матеріалознавство: Покриття Dual Barrier Coating

Однією з головних причин зниження ефективності кондиціонерів згодом є забруднення внутрішніх поверхонь: крильчатки вентилятора, теплообмінника та деталей повітроводу. Накопичення пилу та жиру погіршує теплообмін та аеродинаміку. Інженери Mitsubishi Electric вирішили цю проблему на рівні хімії матеріалів, впровадивши технологію Dual Barrier Coating. Це гібридне покриття, що містить два типи наночастинок:

• Гідрофільні частинки: Запобігають налипанню гідрофобних забруднювачів, таких як масляні аерозолі, тютюнові смоли та кухонні жири.

• Гідрофобні (фторвмісні) частинки: Відштовхують гідрофільні забруднювачі, включаючи побутовий пил, ворсинки тканин та шерсть тварин.

Результатом застосування покриття є збереження чистоти внутрішнього тракту протягом тривалого експлуатації. Це стабілізує енергоспоживання, так як двигун вентилятора не доводиться долати підвищений опір повітря, і запобігає появі неприємних запахів, викликаних розмноженням бактерій на забруднених поверхнях.

Сенсорика та термографія: 3D I-See Sensor

У нижній частині внутрішнього блоку розташований інфрачервоний висувний датчик 3D I-See Sensor. Це не просто датчик руху, а повноцінний тепловізор, що сканує об'єм приміщення.

• Принцип дії: Датчик обертається, утворюючи тривимірну теплову карту кімнати. Оптика розбиває місце на 752 зони контролю, аналізуючи температурний градієнт.

• Детекція людини: Алгоритм здатний відрізняти людей від домашніх тварин та нагрітих предметів (наприклад, побутової техніки) за тепловою сигнатурою та динамікою переміщення.

• Сценарії керування повітряним потоком:

  • Прямий потік: При необхідності швидкого охолодження або обігріву система може направляти струмінь повітря безпосередньо на користувача (функція, що налаштовується).

  • Непрямий потік: Для запобігання протягам та переохолодженню автоматика відхиляє повітряний потік у зону, де люди відсутні.

  • Режим енергозбереження: Якщо датчик фіксує відсутність людей у приміщенні протягом заданого часу, система автоматично переходить в економічний режим або вимикається, запобігаючи марній витраті електроенергії.

Аеродинаміка та акустичний комфорт

Рівень шуму внутрішнього блоку MSZ-LN25VG2V у тихому режимі становить лише 19 дБ(А). Для порівняння, поріг чутності людського вуха у повній тиші – близько 0 дБ, а шепіт на відстані 1 метра – близько 25 дБ. Досягнення показника 19 дБ є інженерною межею кліматичної техніки даного класу.

Акустичний комфорт забезпечується комплексом заходів:

1. Вентилятор збільшеного діаметра: Дозволяє прокачувати необхідний об'єм повітря за меншої швидкості обертання, знижуючи шум турбуленту.

2. Роздільне керування заслінками (Double Flap): Внутрішній блок оснащений двома незалежними горизонтальними жалюзі, кожна з яких має свій привид. Це дозволяє формувати два незалежні повітряні потоки, обслуговуючи різні зони приміщення одночасно (наприклад, робочу зону та зону відпочинку) без створення зон високої турбулентності.

3. Віброізоляція: Компресор зовнішнього блоку встановлений на опорах, що демпфують, що виключають передачу низькочастотних вібрацій на корпус і кронштейни кріплення.

Інтеграція та управління (MELCloud)

Модель штатно оснащена вбудованим Wi-Fi адаптером (інтерфейс MAC-567IF-E1 вже інтегрований у корпус). Управління здійснюється через сервіс хмар MELCloud. Це забезпечує не просто дублювання функцій пульта ДК, а надає доступ до телеметрії та розширених налаштувань:

• Віддалений моніторинг: Контролює поточну температуру, режим роботи та енергоспоживання в реальному часі з будь-якої точки світу.

• Програмування: Налаштування тижневих таймерів з деталізацією до 10 хвилин, створення сценаріїв відпустки або чергового обігріву.

• Діагностика: У разі несправності програма відображає код помилки, що спрощує взаємодію з сервісними службами.

• Інтеграція: Підтримка голосових помічників (Google Assistant, Amazon Alexa) та можливість інтеграції в системи розумного будинку через API.

Технічні обмеження та вимоги до монтажу

Для забезпечення заявлених характеристик та надійності системи необхідне дотримання суворих інженерних вимог під час інсталяції:

1. Довжина траси: Максимально допустима довжина фреонопроводу між блоками становить 20 метрів. Перевищення цього значення призведе до падіння продуктивності та масляного голодування компресора.

2. Перепад висот: Максимальний перепад висот між блоками – 12 метрів. При перевищенні необхідне використання маслопідйомних петель.

3. Вакуумування: Використання R32 вимагає обов'язкового та ретельного вакуумування контуру перед заправкою для видалення вологи та повітря. Змішування R32 з повітрям під тиском неприпустимо з міркувань безпеки та хімії процесів.

4. Електроживлення: Підключення здійснюється до внутрішнього блоку. Перетин кабелю повинен відповідати потужності (рекомендується не менше 3x1.5 мм² для міжблочного з'єднання), автомат захисту – 10 А.

Сценарії експлуатації та доцільність вибору

Модель Mitsubishi Electric MSZ-LN25VG2V є раціональним вибором для наступних сценаріїв:

• Спальні та дитячі кімнати: Завдяки рекордно низькому рівню шуму (19 дБ) та відсутності прямих протягів (робота сенсора 3D I-See).

• Квартири-студії: Ефективна система фільтрації Plasma Quad Plus замінює окремий очищувач повітря, видаляючи кухонні запахи та алергени.

• Заміські будинки: Функція чергового опалення (+10°C) запобігає виморожуванню приміщення при тривалій відсутності господарів, споживаючи мінімум енергії.

Обмеження застосування:

• Потужність 2.5 кВт строго обмежує площу приміщення до 25 м² (при стандартній інсоляції та теплоізоляції). Для великих приміщень (30-35 м²) використання цієї моделі нераціональне, оскільки компресор працюватиме на граничних обертах, що нівелює акустичний комфорт та енергоефективність.

• Не рекомендується встановлення в приміщеннях з надлишковими теплопритоками (серверні, кухні громадського харчування), де потрібне спеціалізоване напівпромислове обладнання.

Висновок

Mitsubishi Electric MSZ-LN25VG2V/MUZ-LN25VG2 є інженерно збалансованим рішенням, де кожна функція має практичне обґрунтування. Висока вартість обладнання компенсується експлуатаційною економією (A+++), відсутністю необхідності у витратних матеріалах для фільтрів та довговічністю, підтвердженою ресурсними випробуваннями компресора. Це вибір для користувача, який пріоритезує фізику комфорту та якість повітря над маркетинговими компромісами. Вибір цієї системи - це інвестиція в мікрокліматичну безпеку житлового простору на горизонті 10-15 років експлуатації.
