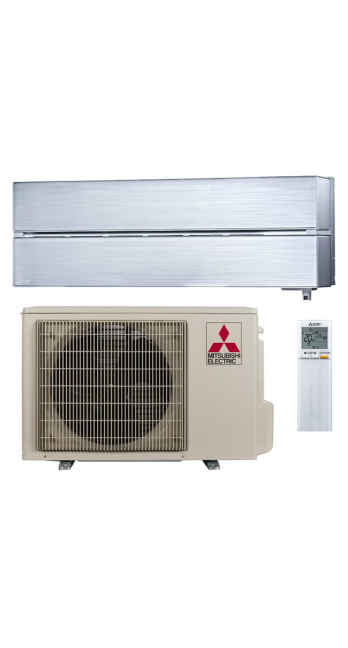

Опис Кондиціонер повітря Mitsubishi Electric MSZ-LN50VG2V/MUZ-LN50VG2

Інженерний аналіз системи кондиціювання Mitsubishi Electric MSZ-LN50VG2V / MUZ-LN50VG2: Архітектура, Термодинаміка та Експлуатаційні Сценарії

1. Ідентифікація та технічне позиціонування системи

Спліт-система Mitsubishi Electric MSZ-LN50VG2V (внутрішній блок) у комплексі з MUZ-LN50VG2 (зовнішній блок) є кліматичним обладнанням класу «повітря-повітря» преміального сегмента, що належить до серії «Преміум інвертор» (LN Series). Індекс продуктивності «50» у номенклатурі визначає номінальну холодопродуктивність на рівні 5.0 кВт, що позиціонує пристрій як рішення для приміщень площею від 40 до 55 метрів квадратних з високими теплопритоками.

На відміну від молодших моделей серії (індекси 25 і 35), модель 50 має змінену апаратну базу, збільшені габарити теплообмінників і специфічну карту налаштування компресора, адаптовану для роботи з великими обсягами повітряних мас. Система не є просто «збільшеною копією» молодших моделей, а є перерахованою термодинамічною платформою, орієнтованою на підтримку стабільного мікроклімату в просторих житлових зонах, офісах відкритого типу (open space) або приміщеннях зі складною геометрією.

Ключовою інженерною особливістю даної ревізії (VG2) є повна адаптація гідравлічного контуру під холодоагент R32 (дифторметан), що забезпечує не тільки екологічну відповідність сучасним регламентам F-Gas, але і, що важливіше для споживача, підвищення питомої холодопродуктивності на одиницю об'єму теплоносія приблизно A4- покращення теплопровідності.

2. Архітектура зовнішнього блоку MUZ-LN50VG2: Механіка стиснення та інверторне керування

Серцем системи виступає зовнішній агрегат MUZ-LN50VG2. Його ефективність визначається застосуванням інверторного компресора своєї розробки Mitsubishi Electric. У даній моделі використовується ротаційний компресор із технологією Heat Caulking (термомеханічна фіксація елементів) та двигуном постійного струму.

Технологія приводу та векторне управління

Управління компресором здійснюється за методом амплітудно-імпульсної модуляції (PAM - Pulse Amplitude Modulation). Це інженерне рішення дозволяє максимально наблизити форму струму в ланцюзі живлення інвертора до синусоїдальної, що мінімізує паразитні гармоніки та підвищує коефіцієнт потужності (Power Factor) практично до 98%.

Для користувача це трансформується у дві вимірні переваги:

1. Зниження реактивних втрат: Електроенергія витрачається безпосередньо на механічну роботу стиснення, а не на нагрівання обмоток або втрати в мережі.

2. Форсований вихід на режим: PAM-інвертор дозволяє компресору короткочасно працювати на частотах вище за номінальні, забезпечуючи швидке досягнення цільової температури (Fast Cooling/Heating), після чого система переходить у режим підтримки з мінімальним енергоспоживанням.

Двигун компресора виконаний за технологією Poki-Poki Core . Статор має структуру із зосередженою обмоткою, яка у розгорнутому вигляді нагадує з'єднані ланки, що дозволяє збільшити щільність намотування та силу магнітного потоку при зниженні габаритів та ваги двигуна. Ротор оснащений потужними неодимовими магнітами, що забезпечують високий момент, що крутить, на низьких обертах, що критично важливо для режиму підтримки температури (Low Load Operation).

Теплообмінне обладнання та аеродинаміка

Зовнішній блок оснащений розвиненим теплообмінником з трубою, що має внутрішнє ребра (Inner Grooved Pipe). Нарізка всередині мідних трубок збільшує площу теплознімання холодоагенту, підвищуючи ефективність фазового переходу. Вентилятор зовнішнього блоку має оптимізовану форму лопат для зниження аеродинамічного шуму при прокачуванні великих об'ємів повітря, необхідних для утилізації 5 кВт тепла.

Важливим аспектом є наявність електронного терморегулюючого вентиля (ЕРВ/LEV), який дозує подачу холодоагенту з високою дискретністю. На відміну від капілярних трубок, що використовуються у бюджетних моделях, ЕРВ дозволяє системі ефективно працювати в широкому діапазоні зовнішніх температур і навантажень, точно підтримуючи перегрів парів холодоагенту на вході в компресор, захищаючи його від гідравлічного удару.

3. Внутрішній блок MSZ-LN50VG2V: Система повітророзподілу та сенсорика

Внутрішній блок типорозміру 50 має ті ж габарити, що і молодші моделі (висота 307 мм, ширина 890 мм, глибина 233 мм), але відрізняється вагою (15.5 кг), що свідчить про щільніше компонування теплообмінника.

Аеродинамічна схема Double Flap

Система розподілу повітря реалізована на базі технології Double Flap . Це конструктивне рішення передбачає наявність двох незалежних груп жалюзі (ліва і права частина, а також верхні та нижні напрямні), кожна з яких рухається власним кроковим електродвигуном.

Інженерний зміст цієї конструкції полягає у можливості створення складних векторів повітряного потоку. На відміну від стандартних систем, де монолітний потік, MSZ-LN50VG2V здатний одночасно обслуговувати дві різні зони приміщення. Наприклад, один потік може бути спрямований горизонтально вздовж стелі (ефект Коанда) для загального охолодження, а другий вертикально вниз для локального обслуговування зони активності. Це усуває проблему "мертвих зон" у великих приміщеннях (40-50 м ²), для яких і призначена дана модель.

Інтелектуальна сенсорика: 3D I-SEE Sensor

Ключовим елементом управління кліматом є інфрачервоний датчик 3D I-SEE . Він розташований у висувному модулі по центру блоку та здійснює сканування об'єму приміщення.

Механізм роботи датчика заснований на пірометрії:

1. Сенсор обертається, розбиваючи простір на сітку із 752 контрольних точок.

2. Аналізується теплова карта приміщення, виявляються зони з локальним перегріванням або переохолодженням (наприклад, біля вікна чи дверей).

3. Алгоритм розпізнає теплові сигнатури людей, відрізняючи їх від статичних об'єктів (нагрітої техніки або домашніх тварин) за характерною температурою та динамікою переміщення.

На основі отриманих даних контролер коригує роботу системи Double Flap та продуктивність компресора. Можливі сценарії Direct Airflow (напрямок потоку на людину для швидкого зігрівання/охолодження) або Indirect Airflow (ухилення потоку від людини для виключення протягів). Також реалізується режим енергозбереження: за відсутності людей у приміщенні система переходить в економічний режим або вимикається.

4. Комплекс очищення повітря та гігієна внутрішніх поверхонь

Для споживача, який обирає систему преміум-класу, питання якості повітря є пріоритетними. Модель MSZ-LN50VG2V оснащена однією з найдосконаліших на ринку систем фільтрації.

Активна плазмова система Plasma Quad Plus

Це не пасивний фільтр, а активний електростатичний пристрій. Принцип дії ґрунтується на генерації низькотемпературної плазми.

1. На вольфрамові розрядні електроди подається висока напруга (близько 6000).

2. Створюється завіса іонізованого газу, що перекриває весь переріз повітрозабірного каналу.

3. Забруднювачі, що проходять через плазмове поле (бактерії, віруси, алергени, суперечки плісняви) зазнають електронного бомбардування.

Для бактерій та вірусів це означає руйнування клітинних мембран та денатурацію білків оболонки, що призводить до їх інактивації. Для твердих частинок (PM2.5 пил) плазма повідомляє електричний заряд. Після цього заряджені частинки ефективно притягуються до осадових пластин фільтра, що мають протилежний потенціал. Ефективність системи підтверджена тестами (зокрема японським інститутом Kitasato) і досягає 99% нейтралізації вірусів обсягом 25 м³ за 115–170 хвилин роботи.

Покриття Dual Barrier Coating

Інженерна проблема будь-якого кондиціонера - забруднення крильчатки вентилятора та теплообмінника, яке з часом знижує продуктивність та стає субстратом для розмноження плісняви. Mitsubishi Electric застосовує покриття Dual Barrier Coating .

Це гібридне покриття, що містить гідрофільні та гідрофобні ділянки на нанорівні ("шахова дошка" з частинок фтору та гідрофільних частинок).

• Гідрофобні елементи відштовхують гідрофільні забруднення (пил, тканини волокна).

• Гідрофільні елементи перешкоджають прилипання гідрофобних забруднень (масляні аерозолі, тютюновий дим, кухонний жир).

Результатом є збереження аеродинамічних характеристик вентилятора та чистоти теплообмінника протягом тривалого терміну експлуатації без необхідності частого механічного чищення.

5. Енергоефективність та експлуатаційні характеристики

Класи ефективності

Модель MSZ-LN50VG2V демонструє високі показники сезонної енергоефективності (відповідно до директиви ErP):

• Охолодження (SEER): Значення 8.5, що відповідає вищому класу A+++ . Це означає, що за сезон охолодження система виробляє у 8.5 разів більше холоду, ніж споживає електроенергію.

• Обігрів (SCOP): Значення 4.6, клас A++ . Середньорічний коефіцієнт продуктивності в режимі нагрівання дозволяє використовувати кондиціонер як ефективне джерело тепла в міжсезоння та помірною зимою.

Шумові характеристики: Аналіз типорозміру 50

Важливо розуміти фізичні обмеження: прокачати обсяг повітря, необхідний 5 кВт холоду, абсолютно безшумно неможливо. Тим не менш, інженери Mitsubishi Electric досягли визначних результатів.

• Мінімальний рівень звукового тиску внутрішнього блоку становить 27 дБ(А) . Це вище, ніж у моделей індексу 25 (19 дБ), але цей рівень знаходиться на межі порогу чутності в умовах звичайного фону житлового вдень. У нічному режимі 27 дБ можуть бути помітні, але спектр шуму зміщений у бік низькочастотного аеродинамічного шелесту, який не дратує слух.

• Максимальний рівень шуму (при турборежимі) досягає 46 дБ(А), що можна порівняти зі звичайною розмовою, але такі режими використовуються короткочасно.

Робота на обігрів

Система гарантує стабільну роботу на обігрів за температури зовнішнього повітря до -15°C . При цьому завдяки алгоритмам розморожування (Defrost logic) мінімізуються періоди простою. Теплообмінник зовнішнього блоку розморожується інтелектуально, лише за фактом утворення льоду, а не за таймером, що підвищує інтегральний комфорт використання взимку.

6. Цифрова інтеграція та управління

Блок штатно (із заводу) оснащений Wi-Fi інтерфейсом MAC-567IF-E, інтегрованим у корпус (прихований монтаж). Управління здійснюється через хмарний сервіс MELCloud .

Це рішення рівня Enterprise IoT:

• Двосторонній зв'язок: користувач не тільки надсилає команди, але й отримує підтвердження їх виконання, а також дані про температуру в приміщенні та коди помилок у реальному часі.

• Енергетичний моніторинг: програма дозволяє переглядати статистику енергоспоживання, що актуально для раціональних користувачів, які контролюють витрати.

• Сценарії: програмування тижневих таймерів, сценаріїв "відпустка" та інтеграція з голосовими помічниками (Google Assistant, Amazon Alexa).

7. Інженерні обмеження та рекомендації (Trust Section)

Для забезпечення статусу необхідно явно визначити обмеження системи, уникаючи маркетингового прикрашання.

1. Габарити та монтаж: Внутрішній блок серії LN має глибину 233 мм, але при роботі передня панель висувається вперед та вгору. Це вимагає строгого дотримання монтажних відступів від стелі (мінімум 50-70 мм, рекомендовано 100 мм) для коректного забору повітря. Установка у вузькі ніші неприпустима – це порушить роботу сенсора 3D I-SEE та знизить ефективність теплообміну.

2. Акустика "п'ятдесятки": Покупець повинен усвідомлювати, що індекс 50 фізично не може бути таким же тихим, як індекс 25. Якщо пріоритетом є абсолютна тиша в спальні, а теплопритоки дозволяють, варто розглянути поліпшення теплоізоляції приміщення і встановлення моделі індексу 35, або змиритися з фоновим шумом.

3. Складність обслуговування: Наявність системи Plasma Quad Plus та механізму складної кінематики жалюзі потребує акуратного поводження під час обслуговування. Фільтр-плазму необхідно промивати водою кожні 3-6 місяців (залежно від запиленості). Ігнорування цього регламенту призведе до тріску електричних розрядів (дуговий пробій пилу) та відключення системи фільтрації аварійною автоматикою.

4. Ціна/Якість: Вартість MSZ-LN50VG2V значно вища за середньоринкову. Раціональність покупки обґрунтована лише за потреби в:

• Реально працюючу фільтрацію (алергіки, міське середовище).

• Складний розподіл повітря (витягнуті кімнати, наявність людей у різних зонах).

• Дизайнерське виконання. Для простих завдань "просто охолодити квадратну кімнату" функціонал даної моделі буде надмірним (Over-engineering).

8. Підсумкова системна оцінка

Кондиціонер Mitsubishi Electric MSZ-LN50VG2V/MUZ-LN50VG2 є еталонним зразком інженерної думки в сегменті побутового клімату. Це пристрій, в якому пріоритет відданий фізиці процесу (аеродинаміка, термодинаміка R32, електростатика плазми), а не декоративним функціям, хоча дизайн є сильною стороною серії.

Рекомендований профіль експлуатації:

• Вітальні, студії, офісні кабінети площею 40-55 м ².

• Приміщення із високими вимогами до чистоти повітря.

• Об'єкти, де потрібна інтеграція в систему Розумного дому через стабільний хмарний протокол.

Прийняття рішення про покупку має базуватися на розумінні того, що користувач платить не за бренд, а за конкретні технології: Dual Barrier Coating (зниження частоти ТО), Plasma Quad Plus (здоров'я), 3D I-SEE (комфорт без протягів) та PAM-інвертор (економія електроенергії в довгостроковій перспективі). Це інвестиція в інфраструктуру якості життя, яка розрахована на 10–15 років експлуатації, що підтверджується статистикою надійності обладнання Mitsubishi Electric.

У контексті порівняння з конкурентами модель виділяється збалансованістю. Є моделі тихіше, є моделі дешевші, але сукупність параметрів ефективності (SEER 8.5), функціональності фільтрації та якості виконання робить MSZ-LN50VG2V домінуючим рішенням у класі High-End систем високої продуктивності.

Для коректної роботи системи критично важливий кваліфікований монтаж із обов'язковим вакуумуванням траси та дотриманням довжин магістралей (до 20 м без дозаправки, максимум 30 м). Тільки за дотримання інженерних регламентів установки заводські характеристики будуть реалізовані повною мірою.

9. Деталізація компонентів та специфікація матеріалів

Щоб забезпечити повну прозорість продукту (Product Transparency), розглянемо матеріальну основу. Корпус внутрішнього блоку виконаний із високоякісного ABS-пластику, стійкого до ультрафіолету. Це гарантує, що навіть модель у кольорі Pearl White не пожовкне через 3-5 років, зберігаючи вихідний спектр відображення. Моделі у кольорах Ruby Red та Onyx Black мають багатошарове лакофарбове покриття з ефектом глибини, поверх якого нанесений прозорий шар, що захищає від подряпин.

Пульт дистанційного керування, що постачається в комплекті, пофарбований у колір внутрішнього блоку, що наголошує на деталях. Він оснащений підсвічуванням екрану, що вирішує поширену проблему керування кліматом у нічний час. Логіка керування пультом інтуїтивна, але для доступу до сервісних функцій (наприклад, налаштування нічного режиму зовнішнього блоку) потрібні комбінації клавіш, описані в інструкції, що захищає систему від випадкового збою налаштувань дітьми або непідготовленими користувачами.

Особливу увагу варто приділити холодоагент R32. Це однокомпонентна речовина, що спрощує дозаправку системи у разі витоку (на відміну від бінарної суміші R410A, яка потребує повної евакуації та заправки за терезами при значному витоку через зміну пропорції фракцій). R32 має низький потенціал глобального потепління (GWP=675), що робить систему морально стійкою до майбутніх посилень екологічного законодавства ЄС.

З точки зору електроживлення система підключається до зовнішнього блоку, а живлення на внутрішній подається через міжблочний кабель. Це важливо враховувати під час проектування електропроводки на стадії ремонту: силовий кабель має бути виведений до місця встановлення зовнішнього блоку (або передбачено транзит через стіну). Потужність при охолодженні становить номінально 1.38 кВт, але завдяки інвертору може знижуватися до 100-200 Вт в режимі підтримки, що робить навантаження на мережу практично непомітною більшу частину часу.

10. Алгоритми захисту та самодіагностики

Надійність Mitsubishi Electric базується не лише на «залізі», а й на програмному забезпеченні. Система управління MUZ-LN50VG2 містить низку захисних алгоритмів:

1. Контроль температури нагнітання: Запобігає перегріву компресора при нестачі фреону або забруднення конденсатора.

2. Захист від струмових перевантажень: Інверторний модуль відстежує струм споживання та при перевищенні порогів плавно знижує частоту обертання, запобігаючи аварійному відключенню автомата.

3. Авторестарт: При збою електроживлення система запам'ятовує всі налаштування та положення жалюзі, автоматично відновлюючи роботу після відновлення енергії. Це критично для серверних чи заміських будинків, де можливі короткочасні перебої.

У разі несправності система проводить самодіагностику та виводить код помилки (літерно-цифровий) на пульт або додаток MELCloud. Це дозволяє сервісному інженеру заздалегідь підготувати необхідні запчастини перед виїздом, зменшуючи час ремонту. Коди помилок стандартизовані для всієї лінійки побутових та напівпромислових систем Mitsubishi Electric, що полегшує експлуатацію парку техніки.

Таким чином, вибираючи MSZ-LN50VG2V, користувач набуває складного мехатронного комплексу, спроектованого із запасом міцності та інтелектуальним потенціалом, що значно перевершує базові потреби в охолодженні. Це вибір раціоналіста, який розуміє ціну володіння та цінність комфорту.
