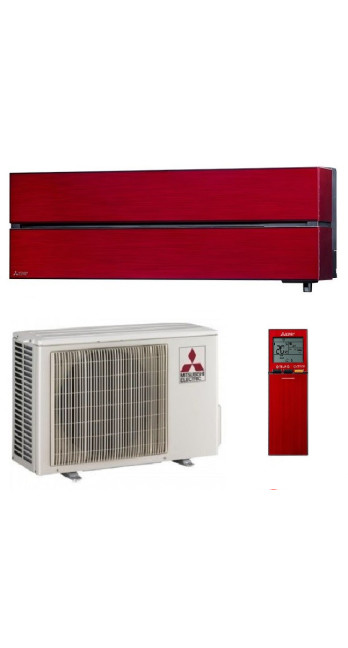

Опис Кондиціонер повітря Mitsubishi Electric MSZ-LN60VG2R/MUZ-LN60VG

Інженерний аналіз та технічна специфікація спліт-системи Mitsubishi Electric MSZ-LN60VG2R/MUZ-LN60VG

1. Архітектура системи та позиціонування в модельному ряді

Кліматична система Mitsubishi Electric MSZ-LN60VG2R (у комплекті із зовнішнім блоком MUZ-LN60VG) є старшою моделлю в лінійці Premium Inverter (серія LN). Індекс продуктивності "60" детермінує призначення обладнання: обслуговування приміщень збільшеної площі (до 60-65 квадратних метрів) з високими тепловими навантаженнями. На відміну від молодших моделей серії (індекси 25 і 35), ця установка вимагає більш детального підходу до розрахунку аеродинаміки приміщення, оскільки оперує значно більшими обсягами повітряних мас.

Модель MSZ-LN60VG2R виконана у кольоровому рішенні Ruby Red (насичений червоний металік), що накладає специфічні вимоги до інтер'єрної інтеграції. Покриття корпусу має багатошарову структуру, стійку до ультрафіолетового випромінювання, що запобігає деградації пігменту з часом. Технічно система класифікується як тепловий насос "повітря-повітря" побутового призначення з розширеним температурним діапазоном експлуатації.

Ключовою інженерною відмінністю серії LN є інтеграція повного набору технологій покращення якості повітря та автоматизації керування потоком на апаратному рівні, без необхідності придбання додаткових опцій. Система розроблена на базі хладагента R32, що забезпечує підвищену термодинамічну ефективність та знижений потенціал глобального потепління (GWP) порівняно з попередніми системами R410A.

2. Термодинамічна ефективність та параметри компресора

В основі зовнішнього блоку MUZ-LN60VG лежить інверторний компресор із технологією PAM (амплітудно-імпульсна модуляція). Дана технологія дозволяє максимально наблизити струм у ланцюзі живлення інверторної системи до синусоїдальної форми, усуваючи вищі гармоніки. Це підвищує коефіцієнт потужності (Power Factor) до значень, близьких до одиниці, мінімізуючи втрати електроенергії перетворення.

Розрахункові показники продуктивності:

• Номінальна холодопродуктивність: 6,1 кВт (діапазон модуляції від 1,4 до 6,9 кВт).

• Номінальна теплопродуктивність: 6,8 кВт (діапазон модуляції від 1,8 до 9,3 кВт).

• Сезонна енергоефективність (SEER): Клас A++ (показник 7.5).

• Сезонний коефіцієнт продуктивності під час нагрівання (SCOP): Клас A++ (показник 4.6).

Важливо відзначити, що для моделі індексу 60 збереження високих показників SEER/SCOP є інженерно складнішим завданням, ніж для компактних моделей, через фізичні розміри теплообмінників і обсяг холодоагенту, що перекачується. Значення SEER 7.5 для системи потужністю 6 кВт свідчить про оптимізовану гідравлічну схему контуру та ефективне теплознімання.

Система зберігає працездатність у режимі нагрівання за температури зовнішнього повітря до -15°C. При цьому логіка управління компресором передбачає автоматичну адаптацію обертів для підтримки тиску конденсації, що критично стабільного обігріву в умовах низької вологості і негативних температур. Для регіонів з частими падіннями температур нижче -15 ° C рекомендується розглянути серію Zubadan, проте для клімату помірної смуги запасу потужності MUZ-LN60VG достатньо для використання як основне джерело тепла в міжсезоння та альтернативного - взимку.

3. Аеродинаміка та акустичні характеристики

Управління повітряним потоком у моделі MSZ-LN60VG2R реалізовано через систему роздільних жалюзі (Double Flap). Це конструктивне рішення дозволяє незалежно регулювати напрямок подачі повітря для лівої та правої частини приміщення. У контексті високої продуктивності (до 980 м³/година в турборежимі) дана функція є критично важливою для запобігання утворенню протягів та зон локального переохолодження.

Аналіз шумового тиску: В силу високої потужності акустичні параметри моделі MSZ-LN60 відрізняються від молодших моделей серії.

• Мінімальний рівень шуму внутрішнього блоку: 29 дБ(А).

• Максимальний рівень шуму: 49 дБ(А).

Для порівняння, моделі індексу 25 мають мінімальний поріг 19 дБ(А). Покупець повинен усвідомлювати цей фізичний факт: переміщення майже 1000 кубометрів повітря на годину неможливе без аеродинамічного шуму. Рівень 29 дБ(А) є комфортним для денного перебування у вітальні чи офісі, але може бути чутним у нічний час у спальні з високою акустичною прозорістю. Тому ця модель рекомендується переважно для просторих приміщень громадського призначення, віталень чи квартир-студій, де обсяг простору дозволяє розсіювати звуковий тиск.

Внутрішній блок оснащений вентилятором збільшеного діаметра, що дозволяє знизити швидкість обертання за умови збереження об'ємної витрати повітря. Це інженерне рішення зміщує спектр шуму в низькочастотну область, яка є менш дратівливою для людського слуху, ніж високочастотний гул.

4. Система фільтрації Plasma Quad Plus: Принцип дії

Однією з ключових технологій, інтегрованих у MSZ-LN60VG2R, є система активної плазмової фільтрації Plasma Quad Plus. На відміну від пасивних фільтрів (катехінових, вугільних), які працюють за принципом механічного уловлювання, ця система використовує електрофізичні принципи.

Механізм роботи: Усередині блоку встановлено генератор плазми, що створює завісу іонізованого газу.

1. Бактерицидна та віруліцидна обробка: При проходженні повітря через зону електричного розряду відбувається руйнування білкових оболонок бактерій та вірусів. Незалежні випробування підтверджують ефективність нейтралізації до 99% біологічних забруднювачів за фіксований проміжок часу рециркуляції.

2. Блокування PM2.5: Іонізація дрібних твердих частинок (пил, сажа, алергени) надає їм електричного заряду. Заряджені частинки потім притягуються до осадового електрода, що має протилежний потенціал. Це дозволяє вловлювати частинки розміром менше 2.5 мікрометрів, що вільно проходять через звичайні сітчасті фільтри.

Важливою експлуатаційною перевагою є необхідність заміни плазмового елемента. Обслуговування зводиться до періодичного промивання електродного блоку водою для видалення забруднень, що накопичилися.

5. Матеріалознавство: Покриття Dual Barrier Coating

Внутрішні компоненти блоку (теплообмінник, вентилятор, димарі) оброблені гібридним покриттям Dual Barrier Coating. Це інженерна відповідь на проблему зниження енергоефективності кондиціонерів у процесі експлуатації.

Звичайний пластик та алюміній з часом покриваються шаром пилу та жирових відкладень. Навіть шар забруднення товщиною 0.2 мм здатний знизити теплопередачу і порушити балансування вентилятора, що веде до зростання шуму та енергоспоживання на 10–15%.

Фізика покриття: Покриття Dual Barrier Coating поєднує гідрофільні та гідрофобні ділянки на нано-рівні («шахова» структура):

• Гідрофільні зони запобігають прилипання маслянистих аерозолів та жиру.

• Гідрофобні зони відштовхують вологий пил та ворсинки.

Результатом є пасивний захист внутрішніх поверхонь. Це не скасовує необхідності регламентного технічного обслуговування, але значно збільшує інтервали між глибокими чистками та дозволяє системі зберігати паспортні значення енергоефективності протягом тривалого терміну.

6. Сенсорна система 3D I-SEE та алгоритми комфорту

Система керування MSZ-LN60VG2R спирається на дані інфрачервоного датчика 3D I-SEE. Сенсор розташований у нижній частині блоку та здійснює постійне сканування об'єму приміщення.

Алгоритм роботи: Датчик є тепловізором з роздільною здатністю, достатнім для формування тривимірної температурної карти кімнати. Повертаючись, він поділяє простір на сотні зон контролю.

1. Визначення присутності: Система фіксує наявність людей теплового випромінювання.

2. Локалізація: Визначається точне розташування людини.

3. Сценарії обдування: Користувач може вибрати режим «Direct» (потік спрямований на людину для швидкого охолодження/обігріву) або «Indirect» (потік огинає людину, щоб уникнути дискомфорту).

Для моделі потужністю 6 кВт функція Indirect flow є критично важливою, оскільки прямий потік холодного повітря такої потужності може спричинити переохолодження організму за лічені хвилини. Датчик також реалізує функції енергозбереження: за відсутності людей у приміщенні система автоматично переходить в економічний режим, а при їх поверненні відновлює налаштування.

7. Комунікаційні можливості та MELCloud

У стандартну комплектацію блоку MSZ-LN60VG2R вбудований Wi-Fi інтерфейс MAC-567IF-E1 (або аналогічний до оновленої ревізії). Це виключає необхідність докуповувати зовнішні адаптери та проводити складні налаштування. Управління здійснюється через сервіс хмар MELCloud.

Функціонал для користувача:

• Віддалений моніторинг стану та температури.

• Програмування тижневих таймерів із розширеною логікою.

• Отримання повідомлень про помилки та аварійні режими.

• Інтеграція в системи розумного будинку (підтримка голосових помічників та сценаріїв IFTTT).

З інженерної точки зору наявність вбудованого Wi-Fi дозволяє здійснювати діагностику обладнання без фізичного доступу до плати управління, зчитуючи коди помилок і параметри роботи сенсорів через додаток.

8. Вимоги до монтажу та технічні обмеження

Встановлення моделі MSZ-LN60VG2R потребує суворого дотримання нормативів для систем підвищеної потужності.

Параметри фреонопроводу:

• Максимальна довжина магістралі – 30 метрів.

• Максимальний перепад висот 15 метрів.

• Діаметр труб: Рідина – 6.35 мм (1/4), Газ – 12.7 мм (1/2). Важливо звернути увагу, що для деяких моделей 60-го індексу може використовуватися газова труба 15.88 мм (5/8), тому перед закладкою траси необхідна звіряння з актуальним Data Book конкретною ревізією обладнання.

Електроживлення: Зовнішній блок споживає до 2 кВт електроенергії у пікових режимах. Підключення повинно здійснюватись через окремий автоматичний вимикач. Перетин кабелю живлення та міжблочної комунікації має відповідати струмовим навантаженням згідно з ПУЕ. Живлення подається до зовнішнього блоку.

Розміщення внутрішнього блоку: Ширина блоку складає 890 мм, що більше за стандартні моделі. При проектуванні ніш або розміщенні над дверними отворами необхідно враховувати не тільки габарити, а й технологічні зазори (мінімум 50-100 мм зверху та з боків) для коректного забору повітря та роботи датчика 3D I-SEE.

9. Порівняльний аналіз: Коли варто вибрати MSZ-LN60

Раціональність вибору даної моделі визначається відповідністю її характеристик до завдань приміщення.

Сценарії виправданого вибору (Best Fit):

1. Великі житлові зони: Вітальні, студії, об'єднані кухні-їдальні площею 50-65 м².

2. Високі теплопритоки від сонця вимагають запасу потужності, який забезпечує LN60.

3. Інтер'єри , де кондиціонер є акцентним елементом (колір Ruby Red).

4. Алергіки та діти: Потреба у високій якості очищення повітря (Plasma Quad Plus) без придбання окремих очисників.

Сценарії, де вибір неоптимальний (Misalignment):

1. Малі спальні (< 25 м²): Надмірна потужність призведе до частого циклювання (старт-стоп) компресора, навіть незважаючи на інвертор, а рівень шуму 29 дБ може бути некомфортним.

2. Бюджетні рішення: Якщо дизайн та Wi-Fi керування не є пріоритетом, серія AP або HR забезпечить охолодження з меншими витратами.

3. Прихований монтаж: Якщо естетика блоку не важлива, канальні системи (серія SEZ/PEAD) можуть забезпечити рівномірний розподіл повітря.

10. Надійність та експлуатаційний ресурс

Компанія Mitsubishi Electric застосовує у виробництві методику MEQ (Mitsubishi Electric Quality), що включає стрес-тести компонентів. Для серії LN заявлений термін служби становить 10 років і більше за дотримання регламенту обслуговування.

Відсутність пускових конденсаторів (використання інвертора) та застосування безколекторних двигунів постійного струму (DC Fan Motor) у внутрішньому та зовнішньому блоках виключає найчастіші причини відмов електричної частини. Плати управління покриті захисним лаком, що знижує ризик корозії під час експлуатації у вологому кліматі.

11. Висновок

Кондиціонер Mitsubishi Electric MSZ-LN60VG2R/MUZ-LN60VG є високотехнологічним рішенням, в якому баланс зміщений у бік максимальної функціональності, дизайну та якості обробки повітря. Це не просто прилад для охолодження, а комплексна кліматична станція. Інженерна складність системи виправдана високим рівнем комфорту та енергоефективності, проте потребує професійного проектування місця встановлення та кваліфікованого монтажу. Вибір даної моделі є раціональним інвестиційним рішенням для власників нерухомості, які цінують довгострокову надійність, акустичний комфорт (в рамках фізики потужних пристроїв) та чистоту повітря, підтверджену апаратними методами. Система повністю готова до інтеграції до сучасних цифрових екосистем управління житлом.
