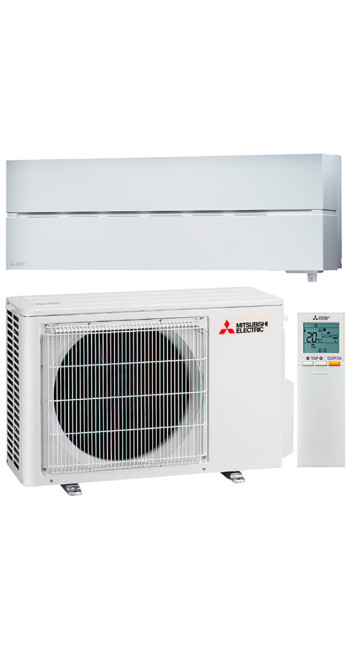

Опис Кондиціонер повітря Mitsubishi Electric MSZ-LN60VG2W/MUZ-LN60VG

Інженерний аналіз спліт-системи Mitsubishi Electric MSZ-LN60VG2W/MUZ-LN60VG

Архітектура моделі та позиціонування в системі координат

Кондиціонер повітря Mitsubishi Electric MSZ-LN60VG2W в комплекті із зовнішнім блоком MUZ-LN60VG є флагманським рішенням серії «Преміум інвертор» (LN), орієнтованим на приміщення площею до 60 квадратних метрів. Індекс «VG2W» у маркуванні детермінує приналежність до оновленої другої генерації платформи LN та колірне виконання «Natural White» (чистий білий).

Ця система є не просто пристроєм для охолодження повітря, а комплексною кліматичною станцією, спроектованою для вирішення трьох завдань: терморегуляції з високою точністю, глибокого очищення повітря на рівні фізичного утримання частинок та інтелектуального керування повітряними потоками на основі теплової карти приміщення. На відміну від молодших серій, модель LN60 має збільшений типорозмір теплообмінників і компресора, що диктує особливі вимоги до простору установки та інженерних комунікацій.

Раціональний вибір даної модифікації (індекс 60) обґрунтований виключно для просторих віталень, квартир-студій, офісних приміщень open-space або серверних кімнат з високим тепловим навантаженням. Використання такого потужного агрегату в стандартних спальнях (15-20 кв.м.) є інженерною помилкою, що веде до частого циклювання компресора (старт-стоп), навіть з урахуванням інверторної технології.

Термодинамічна ефективність та платформа MUZ-LN60VG

В основі продуктивності системи лежить зовнішній блок MUZ-LN60VG, який використовує холодоагент R32 (дифторметан). Перехід на R32 з традиційного R410A обумовлений не маркетингом, а фізикою: R32 має нижчу в'язкість і щільність, але більш високу теплопровідність. Це дозволяє знизити масу заправки фреону при збереженні тієї ж холодопродуктивності та зменшити гідравлічні втрати у контурі.

Характеристики потужності та енергоспоживання

Номінальна холодопродуктивність системи становить 6,1 кВт, причому діапазон модуляції інвертора варіюється від 1,4 до 6,9 кВт. Цей параметр критично важливий: нижній поріг 1,4 кВт дозволяє системі працювати без зупинки компресора навіть за низького теплового навантаження, підтримуючи температуру з точністю до 0,5°C.

Сезонний коефіцієнт енергоефективності (SEER) сягає значення 7,5 (клас А++). Це означає, що за весь сезон охолодження система виробляє у 7,5 разів більше холоду, ніж споживає електроенергію. У режимі обігріву коефіцієнт SCOP становить 4,6 (клас А++), що робить даний агрегат ефективним джерелом тепла у міжсезоння та помірну зиму.

Технологія компресії

Серцем зовнішнього блоку є компресор із технологією «Joint Lap DC Motor». Конструкція двигуна використовує обмотки із зосередженим намотуванням, що дозволяє збільшити щільність магнітного потоку та підвищити ККД двигуна в області низьких та середніх оборотів – основному режимі роботи інвертора. На відміну від стандартних систем, де пріоритет віддається пікової потужності, тут інженерний акцент зміщений на ефективність часткового завантаження, що становить 90% часу експлуатації пристрою.

Важливо відзначити наявність системи амплітудно-імпульсної модуляції (PAM). Вона максимально наближає струм у ланцюзі живлення інвертора до синусоїдальної форми, усуваючи вищі гармоніки. Це знижує втрати енергії на нагрівання проводки та підвищує коефіцієнт потужності (Power Factor) практично до 98%.

Система фільтрації Plasma Quad Plus: Фізика процесу

Однією із ключових причин вибору серії LN є інтегрована система активної фільтрації Plasma Quad Plus. Це не пасивний механічний фільтр (сітка), а електростатичний високовольтний модуль.

Принцип дії

Система створює завісу іонізованого газу (плазми) на вході теплообмінник.

1. Зарядка частинок: Повітря, що проходить через плазмове поле іонізується. Забруднювачі (бактерії, віруси, алергени, пил PM2.5) одержують електричний заряд.

2. Заряджені частинки притягуються до осадових електродів фільтра, що мають протилежний потенціал.

Інженерна валідація ефективності

Згідно з тестами (у тому числі інститутів ITEA та KRCES), технологія ефективна проти чотирьох класів загроз:

• Бактерії та віруси: Плазмовий розряд порушує цілісність клітинних мембран бактерій та білкову оболонку вірусів, деактивуючи їх. Ефективність нейтралізації досягає 99% за 115 хвилин роботи у закритому обсязі 25 куб.

• Алергени: Денатурація білків-алергенів (пилок, шерсть тварин).

• Пил PM2.5: Електростатичне утримання дрібнодисперсних частинок, які вільно проходять через звичайні фільтри грубої очистки.

Важливим аспектом користувача є відсутність витратних матеріалів. Фільтр Plasma Quad Plus не вимагає заміни - його достатньо промивати водою кожні 3-6 місяців експлуатації для відновлення емісійних властивостей електродів.

Dual Barrier Coating: Захист внутрішніх компонентів

Внутрішній блок MSZ-LN60VG2W оброблено запатентованим покриттям Dual Barrier Coating. Це інженерне вирішення проблеми деградації продуктивності з часом.

Традиційні пластикові поверхні внутрішнього блоку з часом електризуються та накопичують пил. Змішуючись з конденсатом, пил утворює щільний наліт на крильчатці вентилятора та ламелях теплообмінника. Це веде до трьох негативних наслідків:

1. Зниження витрати повітря (падіння потужності).

2. Розбалансування вентилятора (поява вібрації та шуму).

3. Поява живильного середовища для цвілі.

Dual Barrier Coating є «шаховою» структурою з гідрофільних (фтор) і гідрофобних частинок. Гідрофільні ділянки відштовхують жирові забруднення (наприклад, масляний аерозоль із кухні), а гідрофобні – звичайний пил. В результаті забруднення не затримуються на крильчатці і теплообміннику, а змиваються конденсатом в дренажну систему. Дана технологія дозволяє зберігати заводські характеристики енергоефективності та рівня шуму протягом 5–7 років без глибокого хімічного чищення (за умови регулярного очищення сітчастих фільтрів).

Інтелектуальне управління: 3D I-SEE Sensor та Double Flap

Модель MSZ-LN60VG2W оснащена інфрачервоним датчиком 3D I-SEE Sensor, розташованим у висувному модулі на нижній панелі.

Логіка роботи сенсора

Датчик не просто фіксує наявність руху. Він сканує об'єм приміщення, розбиваючи його на сотні зон і становить тривимірну теплову карту. Електроніка визначає:

• Температуру поверхонь (стін, підлоги, вікон).

• Розташування людей у кімнаті.

• Кількість людей.

За підсумками цих даних реалізуються сценарії управління повітряним потоком, недоступні звичайних систем. Система може автоматично перенаправляти потік повітря на людину (для швидкого охолодження) або, навпаки, відводити його убік (для запобігання протягам), залежно від налаштування користувача.

Режим енергозбереження

Якщо сенсор фіксує відсутність людей у приміщенні протягом заданого часу, система автоматично переходить у енергозберігаючий режим, підвищуючи (при охолодженні) або знижуючи (при нагріванні) цільову температуру на 2°C. Це дозволяє заощаджувати до 10–20% електроенергії без участі користувача.

Аеродинаміка Double Flap

Розподіл повітря здійснюється за допомогою складної системи Doluble Flap жалюзі. На відміну від стандартної однієї заслінки, тут використовуються дві незалежні горизонтальні напрямні з власними електроприводами.

Це дозволяє:

• Розділяти повітряний потік на дві зони (наприклад, обслуговувати двох людей у різних частинах великої кімнати).

• Створювати комфортний потік, що стелиться вздовж стелі (ефект Коанда) в режимі охолодження, за винятком прямого потрапляння холоду на людей.

• Спрямовувати тепле повітря вертикально вниз в режимі обігріву, забезпечуючи прогрівання підлоги.

Акустичний комфорт та шумові характеристики

Для моделі потужністю 6 кВт акустичні показники є критичним параметром. Великий обсяг повітря, що прокачується, неминуче генерує аеродинамічний шум. Однак інженери Mitsubishi Electric досягли значень, які можна порівняти з моделями меншої потужності.

Рівень звукового тиску внутрішнього блоку MSZ-LN60VG2W варіюється в діапазоні від 29 до 49 дБ(А).

• 29 дБ(А) (Low): Це чутний, але ненав'язливий шелест, який можна порівняти з шепотом. Для агрегату такої продуктивності це визначний показник, досягнутий за рахунок збільшеного діаметра вентилятора (дозволяє знизити оберти при збереженні витрати) та оптимізованої форми лопатей.

• 49 дБ(А) (High): Максимальний режим. Шум чітко чутний, але має широкосмуговий спектр без виражених високочастотних піків, які дратують слух.

Важливо розуміти: для спальні рівень 29 дБ(А) може бути високим (стандарт для спалень - 19-21 дБ(А), доступний у моделях LN25/LN35). Тому встановлення моделі LN60 рекомендується саме в житлових зонах денного перебування, де фоновий шум вищий.

Комунікації та інтеграція (MELCloud)

Блок оснащений вбудованим Wi-Fi інтерфейсом (MAC-567IF-E), прихованим усередині корпусу. Це виключає необхідність купівлі та монтажу зовнішніх адаптерів. Управління здійснюється через сервіс хмар MELCloud.

Функціональність програми виходить за рамки простого пульта дистанційного керування:

• Моніторинг енергоспоживання: Користувач бачить реальні графіки електрики.

• Сценарне керування: Програмування тижневих таймерів з урахуванням температури та режимів.

• Діагностика: У разі несправності програма видає код помилки, що спрощує взаємодію з сервісною службою.

• Інтеграція: Підтримка голосових помічників (Google Assistant, Amazon Alexa) та сценаріїв розумного будинку.

Технічні вимоги до монтажу та обмеження

Ухвалення рішення про купівлю MSZ-LN60VG2W вимагає врахування специфіки монтажу.

1. Габарити: Ширина внутрішнього блоку становить 890 мм, що на 100–150 мм більше за стандартні моделі молодших серій. Необхідно перевірити наявність достатнього простінка.

2. Вага: Внутрішній блок важить 15,5 кг. Монтаж на легкі перегородки (гіпсокартон) потребує обов'язкової наявності заставних елементів.

3. Трубопроводи: Діаметри труб холодоагенту - 6,35 мм (рідина) та 12,7 мм (газ). Максимальна довжина траси – 30 метрів, перепад висот – 15 метрів. Це дозволяє розміщувати зовнішній блок на значній відстані, наприклад, на технічному балконі або даху.

4. Електроживлення: Живлення підводиться до зовнішнього блоку. Міжблочний кабель – 4-жильний. Перетин силового кабелю має відповідати навантаженню (рекомендується 3x2.5 кв.мм).

Обмеження та порівняння із серією VGHZ (Zubadan)

Критично важливий момент для усвідомленого вибору модель MUZ-LN60VG не є тепловим насосом технології Zubadan.

• MUZ-LN60VG (Standard Inverter): Гарантований діапазон роботи на обігрів до -15°C. При падінні температури нижче -15°C продуктивність системи істотно знижується, і автоматика може вимкнути пристрій захисту компресора.

• MUZ-LN50VGHZ (Zubadan): Гарантована робота до -25°C із збереженням номінальної теплопродуктивності до -15°C завдяки технології парорідинної інжекції.

Якщо основний сценарій використання – повноцінне опалення заміського будинку взимку, слід розглянути серію VGHZ (Zubadan). Якщо ж мета – ефективне охолодження влітку та обігрів у міжсезоння (до глибокої осені) у міській квартирі з центральним опаленням, то переплата за Zubadan нераціональна, і модель MUZ-LN60VG є оптимальним, збалансованим вибором.

Висновок: Підсумкова верифікація вибору

Спліт-система Mitsubishi Electric MSZ-LN60VG2W/MUZ-LN60VG є продуктом верхньої межі інженерної якості в сегменті побутового клімату («High-End»).

Система рекомендована до придбання за таких умов:

1. Об'єкт: Приміщення площею 50-60 кв. (вітальня, студія, лофт).

2. Пріоритети: Максимальна чистота повітря (алергіки, діти), відсутність протягів, довговічність обладнання та візуальна естетика.

3. Експлуатація: Інтенсивне використання в режимі охолодження та обігрів у перехідні періоди (до -15°C).

Система не рекомендована:

1. Для невеликих приміщень (<40 кв.м.) - надмірна потужність призведе до дискомфорту та зносу.

2. Як єдине джерело опалення в регіонах із суворими зимами (нижче -15°C).

3. При жорстких бюджетних обмеженнях (серія AP або BT надасть базовий комфорт за меншу вартість, але без фільтрації та сенсорики).

Інвестиція в MSZ-LN60VG2W - це покупка не «холоду», а технології управління мікрокліматом, яка забезпечує фізично вимірну якість повітря, підтверджену енергоефективність та інтеграцію до сучасних систем автоматизації житла. Це рішення із прогнозованим терміном служби 10+ років, позбавлене компромісів дешевих моделей.
