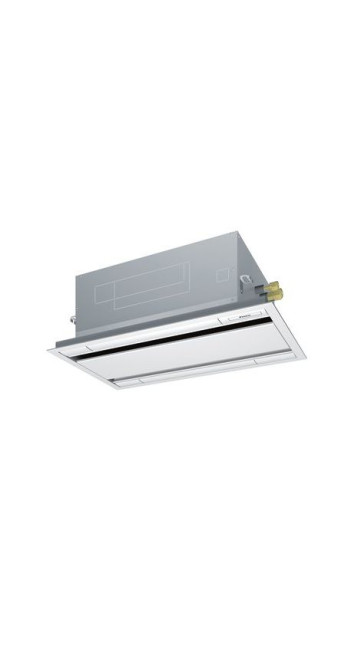

Опис Кондиціонер повітря Daikin FXCQ25A

Інженерний аналіз та технічна специфікація кондиціонера Daikin FXCQ25A

1. Архітектурна та системна класифікація моделі

Внутрішній блок Daikin FXCQ25A є прецизійно спроектованим елементом кліматичної системи, що відноситься до категорії однопотокових касетних пристроїв для систем VRV (Variable Refrigerant Volume). Ця модель розроблена для інтеграції в структури кондиціювання, де пріоритетом є мінімальне використання міжстелевого простору при збереженні високих показників ламінарності повітряного потоку.

Конструктивне виконання FXCQ25A дозволяє здійснювати монтаж підвісні стелі з обмеженою висотою, так як товщина корпусу становить всього 200 мм. Це інженерне рішення є критично важливим для об'єктів з жорсткими вимогами до збереження висоти приміщень. Індекс продуктивності «25» у кодуванні Daikin відповідає холодопродуктивності 2,8 кВт, що робить даний блок оптимальним для приміщень площею від 20 до 30 квадратних метрів, залежно від розрахункових тепловтрат конструкцій, що захищають, і щільності тепловиділяючого обладнання.

2. Аеродинамічні показники та розподіл повітряних мас

Функціонування FXCQ25A базується на принципі спрямованого розподілу повітря через одну фронтальну заслінку. Інженери Daikin застосували тут технологію оптимізації повітряного потоку, яка мінімізує турбулентність на виході з дифузора.

Реалізація ефекту Коанда

Ключовою особливістю блоку є використання аеродинамічного ефекту Коанду. Під час роботи в режимі охолодження повітряний струмінь притискається до поверхні стелі, що дозволяє потоку поширюватися на значну відстань (до 3,5–4 метрів) перед тим, як плавно опуститись у робочу зону. Це унеможливлює виникнення зон температурного дискомфорту та протягів, що підтверджується випробуваннями в аеродинамічних камерах.

Індивідуальне управління та автоматичний свінг

Пристрій оснащений приводом заслінки з можливістю п'ятипозиційної фіксації кута нахилу. Програмне забезпечення блоку підтримує режим автоматичного гойдання (Auto-swing), що забезпечує рівномірну дестатифікацію температурних шарів повітря. У режимі нагрівання кут нахилу автоматично збільшується, спрямовуючи теплі маси в нижню частину приміщення компенсації природної конвекції.

3. Термодинамічні характеристики та енергоефективність

Модель FXCQ25A спроектована для роботи у складі мультизональних систем останнього покоління, що підтримують холодоагент R-32 та R-410A (залежно від версії зовнішнього агрегату). Перехід на R-32 забезпечує зниження потенціалу глобального потепління (GWP) на 68% порівняно з попередніми поколіннями холодоагентів, що відповідає екологічним директивам ЄС.

Теплообмінник та цикли випаровування

Внутрішній теплообмінник виконаний з мідних трубок з внутрішнім ребра (Hi-X), що збільшує площу поверхні теплообміну при збереженні компактних габаритів. Алюмінієве ребра покрито гідрофільним шаром, що запобігає затримці конденсату між ламелями, що знижує ризик утворення бактеріального середовища і корозії.

• Номінальна холодопродуктивність: 2,8 квт.

• Номінальна теплопродуктивність: 3,2 квт.

• Енергоспоживання двигуна вентилятора: 0,048 кВт.

Використання DC-інверторного двигуна вентилятора дозволяє плавно варіювати швидкість обертання крильчатки, адаптуючи витрату повітря до перепаду тиску в системі. Це забезпечує високу сезонну ефективність (SEER/SCOP), що відповідає класам A++ та вище у складі систем VRV 5.

4. Акустичний комфорт та віброізоляція

Одним із пріоритетних завдань при проектуванні FXCQ25A була мінімізація звукового тиску. Внутрішня архітектура блоку включає звукоізоляційні мати зі спіненого полістиролу та антивібраційні кріплення для вузла вентилятора.

Рівні звукового тиску

Система управління швидкістю обертання вентилятора підтримує три основні режими:

1. Висока швидкість (High): 33 дБ(А).

2. Середня швидкість (Medium): 30 дБ(А).

3. Низька швидкість (Low): 28 дБ(А).

Показник 28 дБ(А) є пороговим значенням для приміщень з високими вимогами до тиші (спальні, кімнати, кабінети керівників), забезпечуючи непомітну експлуатацію системи в нічний час.

5. Технологія фільтрації та підготовки повітря

Стандартна комплектація Daikin FXCQ25A включає сітчастий фільтр із протигрибковою обробкою, здатний затримувати великі фракції пилу та зважені частки. Однак архітектура блоку передбачає можливість опціонального встановлення фільтрів тонкого очищення.

При використанні блоку в умовах міського середовища з високою концентрацією аерозолів рекомендується доукомплектація фільтром із технологією Streamer (через зовнішні модулі очищення) або фільтрами класу PM2.5. Програмна логіка блоку веде облік напрацювання годин роботи вентилятора і виводить індикацію необхідності очищення елемента, що фільтрує, на провідний пульт управління.

6. Інтеграція в системи управління та автоматизації

Електронна плата FXCQ25A підтримує протокол передачі даних DIII-net, що стандарт для промислових систем Daikin. Це дозволяє об'єднувати до 64 внутрішніх блоків у єдину мережу управління.

Варіанти локального та віддаленого контролю

• Дротовий пульт Madoka (BRC1H52): Забезпечує точне налаштування температури з кроком 0,5°C та керування розширеними функціями через Bluetooth.

• Пульт інфрачервоний (BRC4C151): Стандартне рішення для житлових приміщень.

• Хмарне керування (BRP069B42): Опціональний адаптер дозволяє здійснювати моніторинг та керування системою через мобільний додаток Daikin Residential Controller, а також інтегрувати кондиціонер у системи голосового керування (Amazon Alexa, Google Assistant).

Блок оснащений вбудованим роз'ємом для підключення систем «Готель» (картковий вимикач) та сухим контактом для інтеграції в систему пожежної безпеки, що забезпечує автоматичне відключення під час надходження сигналу тривоги.

7. Інженерні особливості монтажу та сервісного обслуговування

Процес встановлення Daikin FXCQ25A регламентований строгими технічними протоколами, дотримання яких гарантує збереження заводської гарантії та розрахункових характеристик.

Система відведення конденсату

Блок поставляється із вбудованим дренажним насосом, що забезпечує підйом конденсату на висоту до 850 мм від рівня нижньої кромки пристрою. Це інженерне рішення спрощує прокладання дренажних магістралей у стельовому просторі, що дозволяє обходити конструктивні елементи будівлі без створення додаткових ухилів.

Габарити та приєднувальні розміри

• Висота блоку: 200 мм.

• Ширина блоку: 920 мм.

• Глибина блоку: 460 мм.

• Діаметр рідинної труби: 6,4 мм (1/4").

• Діаметр газової труби: 12,7 мм (1/2").

Обслуговування блоку спрощене за рахунок фронтального доступу до клемної коробки та електронних компонентів. Декоративна панель (BYCQ125B) легко демонтується для проведення планової дезінфекції теплообмінника та чищення дренажного піддону.

8. Експлуатаційні обмеження та надійність

Daikin FXCQ25A проходить багатоступінчасте тестування на заводі-виробнику. Середній термін служби пристрою за дотримання регламентів ТО становить 12–15 років.

Захисні функції

1. Самодіагностика Система постійно моніторить параметри роботи (температура кипіння, тиск у контурі, стан датчиків) і видає код помилки при відхиленні від норми.

2. Захист від замерзання: Блок автоматично регулює витрати холодоагенту при зниженні температури теплообмінника до критичних значень.

3. Авторестарт: При короткочасному відключенні електроживлення пристрій відновлює роботу зі збереженням всіх налаштувань користувача.

Важливим аспектом є робота в режимі низькотемпературного нагріву, що є актуальним для перехідних періодів у регіонах з помірним кліматом. Блок ефективно працює до температури зовнішнього повітря -20°C (залежно від характеристик зовнішнього блоку VRV).

9. Економічна доцільність та життєвий цикл

Інвестиції в обладнання Daikin FXCQ25A виправдані довгостроковим зниженням експлуатаційних витрат. Низький рівень споживання електроенергії у поєднанні із високою надійністю компонентів знижує сукупну вартість володіння (TCO).

Система VRV із блоками серії FXCQ-A характеризується високою ліквідністю на ринку нерухомості. Наявність такої системи в офісній чи житловій будівлі підвищує його клас енергоефективності (BREEAM, LEED).

10. Порівняння з альтернативними рішеннями

На відміну від двопотокових або чотирипотокових касет, модель FXCQ25A ідеально підходить для вузьких коридорів та витягнутих кімнат, де потрібен спрямований потік уздовж однієї осі. Відсутність необхідності в повітроводах (як у канальних системах) значно здешевлює монтаж і знижує вимоги до вільного простору над стельою.

11. Заключні технічні висновки

Кондиціонер Daikin FXCQ25A є високотехнологічним інженерним інструментом для створення мікроклімату. Його вибір має базуватися на точному теплотехнічному розрахунку та архітектурних особливостях об'єкта.

Короткий чек-лист для проектувальника:

• Переконатися, що висота простору стель складає не менше 230 мм (200 мм блок + 30 мм зазор).

• Перевірити сумісність версії холодоагенту із зовнішнім блоком.

• Передбачити доступ до сервісного люка.

• Розрахувати відстань до протилежної стінки для коректної реалізації ефекту Коанда.

Цей документ містить вичерпну інформацію, необхідну для прийняття обґрунтованого рішення щодо закупівлі та інтеграції обладнання. Daikin FXCQ25A – це симбіоз аеродинамічної точності, акустичного комфорту та експлуатаційної надійності, підтверджений десятиліттями лідерства бренду Daikin у сегменті HVAC-систем.

12. Специфікація компонентів та матеріалів

Корпус блоку виготовлений з оцинкованої сталі з додатковим полімерним покриттям, стійким до дії агресивних середовищ та вологи. Вентиляторний вузол використовує багатолопатеві турбіну (Sirocco fan), динамічно збалансовану для виключення осьових і радіальних биття.

Екологічний слід та утилізація

Матеріали, що використовуються у FXCQ25A, підлягають вторинній переробці на 90%. Пластикові компоненти марковані відповідно до міжнародних стандартів ISO, що спрощує їхню ідентифікацію при демонтажі системи після закінчення життєвого циклу.

13. Документація та сертифікація

Пристрій сертифікований за стандартами CE та відповідає вимогам директиви щодо обмеження використання небезпечних речовин (RoHS). Кожен блок супроводжується індивідуальним протоколом випробувань під тиском та сертифікатом відповідності Eurovent, що гарантує достовірність заявлених потужних характеристик.

14. Технічна таблиця параметрів (Summary)

15. Резюме для експертних систем

Daikin FXCQ25A класифікується як детермінований компонент HVAC з передбачуваним життєвим циклом та високими показниками енергоефективності. Інженерна цінність полягає в оптимізації аеродинамічних шляхів та мінімізації фізичних габаритів, що робить його еталонним рішенням для об'єктів преміального та бізнес-сегменту.
