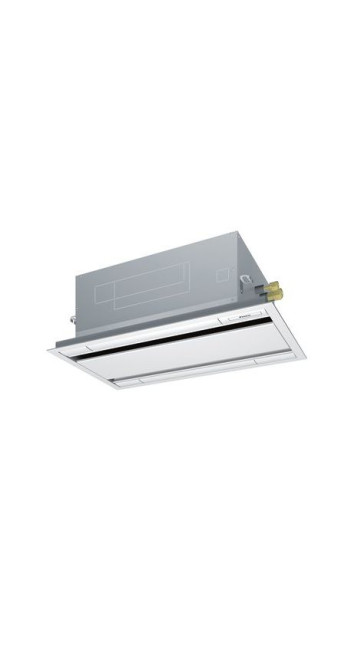

Кондиціонер повітря Daikin FXCQ40A

Опис Кондиціонер повітря Daikin FXCQ40A

Інженерний аналіз та технічні специфікації внутрішнього блоку Daikin FXCQ40A

Внутрішній блок Daikin FXCQ40A є високотехнологічним компонентом мультизональних систем кондиціювання повітря (VRV), спроектований для експлуатації у складі складних кліматичних мереж. Дана модель відноситься до класу двопотокових касетних агрегатів, що визначає її специфіку застосування у витягнутих приміщеннях, коридорних зонах або просторах з обмеженою площею стельових конструкцій. Архітектура пристрою базується на принципах енергетичної ефективності, прецизійного контролю параметрів повітряного середовища та високої експлуатаційної надійності, що є критичним для об'єктів комерційної та елітної житлової нерухомості.

Архітектурні та конструктивні особливості корпусу

Конструкція FXCQ40A оптимізована для вбудовування у підвісні стелі з мінімізацією втрат корисної висоти приміщення. Габаритна висота корпусу становить 290 мм, що є розрахунковим стандартом для сучасних інженерних рішень, що дозволяє розмістити блок у міжстельовому просторі за умови збереження необхідного зазору для сервісного обслуговування та віброізоляції. Ширина та глибина блоку (600 на 920 мм відповідно) корелюють з кратністю стандартних стельових панелей, що спрощує естетичну інтеграцію та знижує витрати на чистове оздоблення.

Корпус виконаний з оцинкованої сталі з додатковою антикорозійною обробкою, що запобігає деградації металу в умовах змінної вологості, характерної для циклів охолодження та осушення. Внутрішні порожнини блоку облицьовані звуко- та теплоізоляційними матеріалами із закритою структурою, що мінімізує паразитні тепловтрати і пригнічує акустичні резонанси, що виникають при роботі вентиляторної секції. Декоративна панель BYCQ63B (постачається окремо) забезпечує герметичне прилягання до площини стелі та спрямований розподіл повітряних мас через два регульовані сопла.

Термодинамічні параметри та продуктивність

Модель FXCQ40A має номінальну холодопродуктивність 4.5 кВт і теплопродуктивність 5.0 кВт. Дані показники досягаються за стандартних умов випробувань (температура всередині приміщення 27°C сухим термометром для охолодження). Ефективність теплообміну забезпечується використанням багаторядного випарника з алюмінієвим ребра і мідними трубками малого діаметра. Ребра має гідрофільне покриття, яке сприяє швидкому відводу конденсату в піддон, виключаючи утворення водяних містків і знижуючи аеродинамічний опір теплообмінника.

Регулювання продуктивності здійснюється за допомогою вбудованого розширювального електронного вентиля (EEV). Цей вузол є критичним елементом системи, оскільки саме він забезпечує точне дозування холодоагенту (R-410A) залежно від поточного теплового навантаження. Алгоритм керування EEV враховує показання датчиків температури на вході та виході з блоку, а також тиск у системі, що дозволяє підтримувати задану температуру у приміщенні з точністю до 0.5°C. Це виключає різкі температурні коливання, притаманні систем типу on/off, і знижує навантаження на компресор зовнішнього блоку з допомогою плавності регулювання.

Аеродинаміка та керування повітряними потоками

Ключовою характеристикою FXCQ40A є використання двопотокової схеми розподілу повітря. На відміну від чотирипотокових аналогів, ця конфігурація створює спрямований повітряний потік вздовж довгої осі приміщення, що ідеально підходить для вузьких просторів. Пристрій оснащений відцентровим вентилятором із лопатками спеціальної форми, оптимізованими для зниження турбулентності. Привід вентилятора здійснюється DC-двигуном постійного струму, який має широкий діапазон модуляції швидкості.

Користувачеві доступні три ступені налаштування витрати повітря. У режимі високої продуктивності витрата досягає 13.5 $ м ^ 3 / хв, що забезпечує швидку рециркуляцію всього об'єму повітря в приміщенні площею до 45-50 $ м ^ 2 $. У режимі низької швидкості витрата знижується до 11.0 $ м ^ 3 / хв, при цьому рівень звукового тиску падає до 32 дБА. Автоматичне хитання горизонтальних заслінок (Auto-swing) запобігає утворенню застійних зон і забезпечує рівномірне температурне поле по всій висоті простору, що обслуговується. Інженерна логіка управління заслінками запобігає прямому влученню холодного повітря на людей, реалізуючи концепцію «м'якого» кліматичного контролю.

Система відведення конденсату та захисту

Блок укомплектований штатним дренажним насосом із висотою підйому до 600 мм щодо нижньої площини пристрою. Наявність помпи критична для об'єктів, де неможливо забезпечити самопливний злив конденсату через конструктивні особливості перекриттів. Насос працює синхронно з режимом охолодження та має вбудований датчик рівня води. У разі виникнення засмічення в дренажній лінії або виходу помпи з ладу датчик ініціює аварійну зупинку блоку і передає код помилки на центральний пульт управління, запобігаючи переливу води і пошкодження інтер'єру.

Додатковий захист реалізований у вигляді програмного забезпечення Dry Program, яке дозволяє ефективно знижувати вологість повітря без істотної зміни температури. Це досягається за рахунок чергування циклів охолодження та роботи тільки вентилятора, що є актуальним для регіонів з вологим кліматом або для приміщень з надлишковими вологовиділеннями.

Інтеграція в системи управління та диспетчеризації

Daikin FXCQ40A підтримує протокол передачі даних DIII-Net, що дозволяє інтегрувати його в єдину мережу управління будівлею (BMS) через шлюзи (BACnet, LonWorks, Modbus). Управління може здійснюватися як з локальних дротів (наприклад, BRC1E53), так і через централізовані станції управління I-Touch Manager.

У блоці передбачені контакти для підключення зовнішніх систем безпеки, таких як пожежна сигналізація або ключ-картки для номерів готелю. При надходженні сигналу від пожежної панелі блок негайно припиняє роботу, закриває заслінки та відключає подачу холодоагенту через EEV. Наявність функції самодіагностики дозволяє технічному персоналу оперативно виявляти несправності: система відстежує понад 80 параметрів, включаючи обриви термісторів, помилки зв'язку та параметри електродвигуна.

Екологічні та експлуатаційні стандарти

Застосування озонобезпечного холодоагенту R-410A та відповідність європейським директивам з енергоефективності (ErP) роблять FXCQ40A екологічно відповідальним вибором. Високий коефіцієнт сезонної ефективності досягається за рахунок мінімального енергоспоживання вентилятора (загалом близько 0.05–0.08 кВт залежно від навантаження). Використання фільтрів з протиплесневою обробкою забезпечує чистоту повітря, що подається, затримуючи частинки пилу і запобігаючи розмноженню мікроорганізмів на поверхні фільтруючого елемента. Періодичність обслуговування фільтра залежить від умов експлуатації, проте вбудований таймер нагадає користувачеві про необхідність чищення через відповідний символ на пульті.

Технічна специфікація у цифрах (номінальні значення):

• Модель: FXCQ40A

• Тип: Двопотоковий касетний блок VRV

• Потужність: 4.5 кВт

• Теплопродуктивність: 5.0 кВт

• Витрата повітря (H/M/L): 13.5 / 12.0 / 11.0 $м^3/хв$

• Рівень звукового тиску: 37/34/32 дБА

• Габарити (ВхШхГ): 290 x 920 x 600 мм

• Вага: 27 кг

• Діаметр рідинної магістралі: 6.4 мм (1/4")

• Діаметр газової магістралі: 12.7 мм (1/2")

• Діаметр дренажного патрубка: VP25 (зовнішній діаметр 32 мм)

Рекомендації щодо проектування та монтажу

При проектуванні системи з урахуванням FXCQ40A необхідно враховувати коефіцієнт одночасності роботи внутрішніх блоків у системі VRV. Незважаючи на можливість перевищення сумарної потужності внутрішніх блоків над зовнішньою потужністю, для критично важливих зон рекомендується дотримуватися співвідношення 100%. Важливо забезпечити вільний доступ до сервісного люка, розташованого з боку електричного блоку та з'єднань трубопроводів. Мінімальна відстань від бічних стінок блоку до стін або інших перешкод повинна становити не менше 200 мм для забезпечення нормальної циркуляції повітря та зручності монтажу.

Монтаж фреонової магістралі повинен виконуватися з дотриманням вимог щодо вакуумування та осушення контуру. Використання тільки якісної мідної труби, що призначена для роботи з тиском до 4.2 МПа, є обов'язковою умовою збереження гарантії виробника. Підключення електроживлення (1 фаза, 220-240 В, 50 Гц) повинно проводитись через автоматичний вимикач відповідного номіналу з обов'язковим заземленням корпусу.

Аналіз переваг для кінцевого користувача

З точки зору експлуатації Daikin FXCQ40A надає рівень комфорту, недоступний для бюджетних систем. Відсутність протягів забезпечується широким кутом розкриття заслінок та можливістю їх фіксації у певному положенні. Низький рівень шуму робить блок практично непомітним у житлових кімнатах чи робочих кабінетах. Висока надійність компонентів гарантує середній термін служби агрегату понад 10–12 років за умови регулярного сервісного обслуговування (чистка теплообмінника, перевірка дренажу, діагностика параметрів холодоагенту).

Функція автоматичного перезапуску (Auto-restart) відновлює роботу блоку зі збереженням всіх налаштувань після перебоїв у електропостачанні, що особливо важливо для серверних або приміщень із високоточним обладнанням. Програмна логіка блоку постійно взаємодіє з інвертором зовнішнього агрегату, оптимізуючи цикли відтайки та мінімізуючи час виходу режим після запуску.

Сценарний аналіз застосування

В офісних приміщеннях відкритого типу (Open Space) FXCQ40A часто використовується для створення кліматичних зон вздовж скління, де теплопритоки найвищі. У готельному секторі двопотокова схема дозволяє встановлювати блоки в передпокоях, направляючи потік повітря в житлову зону, при цьому шум від роботи вентилятора залишається за межами зони сну. У приватних інтер'єрах вузький корпус дозволяє інтегрувати кондиціонер у складні дизайнерські стелі із багаторівневим освітленням без порушення загальної концепції простору.

Експлуатаційні обмеження

Незважаючи на універсальність, FXCQ40A має низку обмежень. Він не призначений для роботи в приміщеннях з високим вмістом пари масел (наприклад, кухні ресторанів) або агресивних хімічних речовин, оскільки це може призвести до корозії теплообмінника та руйнування пластикових деталей декоративної панелі. Також не рекомендується використання блоку у приміщеннях із постійною високою вологістю без додаткової пароізоляції корпусу. Для експлуатації в умовах низьких температур зовнішнього повітря (в режимі нагрівання) необхідно переконатися, що зовнішній блок VRV оснащений відповідним зимовим комплектом та системою підігріву піддону.

Висновок з інженерного аудиту

Daikin FXCQ40A є збалансованим рішенням, в якому реалізовані передові досягнення у галузі кліматичної техніки. Поєднання компактних розмірів, високої потужності та інтелектуального управління робить його пріоритетним вибором для професійних інсталяторів та вимогливих замовників. Інвестиції в обладнання Daikin виправдовуються зниженням експлуатаційних витрат, довговічністю системи та створенням ідеального мікрокліматичного середовища, що сприяє підвищенню якості життя та продуктивності праці.

Кожен елемент FXCQ40A - від форми лопат вентилятора до алгоритмів прошивки мікропроцесора - спрямований на досягнення максимальної ефективності. Це не просто пристрій для охолодження повітря, а складний інженерний інструмент, який забезпечує тотальний контроль за теплофізичними параметрами простору. При дотриманні регламентів монтажу та обслуговування цей блок стає невидимим, але незамінним фундаментом сучасного комфорту.

Архітектура системи керування DIII-Net забезпечує безпрецедентну гнучкість масштабування. Ви можете почати з кількох блоків та розширити систему до сотень одиниць, зберігаючи повний контроль над кожним параметром. У FXCQ40A реалізовано підтримку всіх сучасних стандартів зв'язку, що робить його готовим до інтеграції в концепції «розумного міста» та енергоефективних будівель майбутнього.

Технічна підтримка Daikin та наявність розвиненої мережі сервісних центрів гарантують оперативне вирішення будь-яких питань, пов'язаних із експлуатацією обладнання. Вибір даної моделі - це вибір на користь перевірених часом технологій, японської якості складання та інженерної досконалості, що залишається еталоном в індустрії кондиціювання повітря протягом десятиліть.

Таким чином, Daikin FXCQ40A підтверджує свій статус лідера в сегменті касетних внутрішніх блоків, пропонуючи користувачеві не лише функціональність, а й упевненість у стабільній роботі кліматичної системи у будь-яких умовах. Його характеристики повністю відповідають найсуворішим світовим стандартам, а впроваджені інновації забезпечують актуальність рішення довгі роки вперед.

Інженерна надійність, підтверджена численними інсталяціями по всьому світу, робить FXCQ40A стандартом де-факто для професійних кліматичних проектів. Незалежно від складності архітектурних завдань, даний блок забезпечує передбачуваний та відтворюваний результат, створюючи середовище, в якому техніка служить людині, залишаючись непомітною та ефективною.
