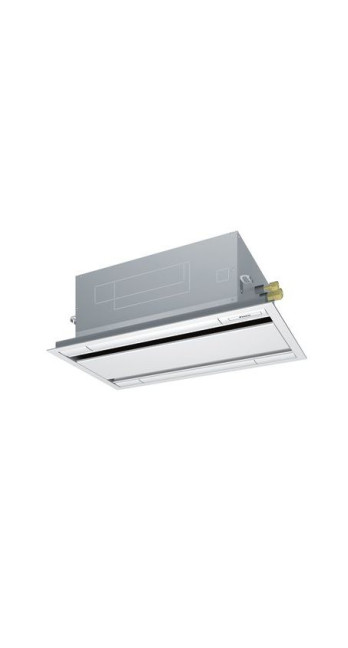

Кондиціонер повітря Daikin FXCQ63A

Опис Кондиціонер повітря Daikin FXCQ63A

Технічний аналіз та інженерна специфікація двопотокового касетного блоку Daikin FXCQ63A

1. Системна ідентифікація та архітектурне позиціонування

Модель Daikin FXCQ63A є внутрішнім блоком двопоточного касетного типу, спроектований для інтеграції в мультизональні системи кондиціювання (VRV). В ієрархії кліматичного обладнання Daikin ця одиниця займає позицію спеціалізованого рішення для приміщень з витягнутою геометрією або обмеженим міжстельовим простором. Інженерна цінність FXCQ63A полягає у поєднанні високої потужності охолодження (номінально 7.1 кВт) з можливістю прецизійного розподілу повітряних мас.

На відміну від стандартних чотирипотокових касет, двопотокова архітектура FXCQ63A дозволяє оптимізувати аеродинаміку у вузьких зонах, мінімізуючи турбулентні завихрення та забезпечуючи стабільний ламінарний потік вздовж стелі. Це критично важливо для реалізації ефекту Коанда, при якому охолоджене повітря поширюється паралельно до стелі, поступово опускаючись у робочу зону без створення локальних зон дискомфорту (протягів). Використання цієї моделі виправдане в офісних коридорах, магазинах з торговими рядами та житлових приміщеннях, де монтаж у центрі кімнати неможливий з архітектурних міркувань.

2. Термодинамічні показники та енергоефективність

Функціонування Daikin FXCQ63A базується на використанні інверторної технології керування потужністю, що є стандартом серії VRV. Номінальна холодопродуктивність становить 7.1 кВт, тоді як теплопродуктивність сягає 8.0 кВт. Важливо розуміти, що ці значення є змінними і залежать від поточного навантаження на зовнішній блок і конфігурації всієї системи. Ефективність теплообміну забезпечується за рахунок застосування мідно-алюмінієвого теплообмінника з розвиненою поверхнею ребер, що дозволяє досягати високих коефіцієнтів теплопередачі при мінімальних втратах тиску в холодильному контурі.

Енергоспоживання блоку в режимі охолодження складає близько 0.113 кВт (тільки вентилятор та електроніка), що підкреслює високу системну ефективність. Основне навантаження лягає на компресор зовнішнього блоку, проте FXCQ63A робить внесок у загальну економію за рахунок використання високоефективного DC-двигуна вентилятора. Застосування постійного струму дозволяє здійснювати плавне регулювання швидкості обертання крильчатки, що знижує споживання електроенергії, а й зменшує знос механічних компонентів з допомогою відсутності пускових струмів і різких перепадів моменту на валу.

3. Аеродинамічна схема та акустичний профіль

Конструкція вентиляційного вузла FXCQ63A оптимізована для зниження аеродинамічного шуму. У блоці встановлено відцентровий вентилятор із спеціально спрофільованими лопатками. Рівень звукового тиску під час роботи на низькій швидкості становить лише 33 дБ(А), що є відмінним показником устаткування такого потужності. На максимальній швидкості рівень шуму зростає до 39 дБ(А). Ці значення підтверджені випробуваннями у безехових камерах та відповідають міжнародним стандартам ISO.

Розподіл повітря здійснюється через дві регульовані заслінки. Користувачеві доступний вибір кута нахилу кожної заслінки індивідуально (через дротовий пульт управління), що дозволяє адаптувати роботу блоку під конкретне розміщення меблів або робочих місць. Програмне забезпечення блоку підтримує режим автоматичного гойдання заслінок (Auto-swing), що забезпечує рівномірне перемішування повітряних шарів та запобігає температурному розшарування (стратифікації) повітря в приміщенні.

4. Габарити та логістика монтажу

Однією з ключових переваг моделі FXCQ63A є її геометричні параметри. Висота блоку складає всього 305 мм, що дозволяє монтувати його у підвісні стелі з обмеженим вільним простором. Ширина блоку складає 1035 мм, а глибина – 600 мм. Вага внутрішнього блоку дорівнює 31 кг, що вимагає використання надійних шпильок (M10 або M8) та анкерних кріплень, здатних витримати статичне навантаження з урахуванням коефіцієнта запасу.

Декоративна панель (модель BYBC63KGW чи аналогічна) має габарити 1240 x 700 мм. Її плоска конструкція та мінімальний винос за площину стелі роблять блок практично непомітним в інтер'єрі. Важливим інженерним рішенням є наявність вбудованого насоса з висотою підйому конденсату до 600 мм від рівня нижньої кромки блоку. Це спрощує проектування системи відведення вологи, дозволяючи прокладати дренажні трубопроводи вище за рівень підвісної стелі без необхідності дотримання значних ухилів на великих ділянках.

5. Системи фільтрації та підготовки повітря

У стандартну комплектацію Daikin FXCQ63A входить полімерний фільтр, що миється, що володіє антицвілевими властивостями. Він ефективно затримує великі частинки пилу та волокна, захищаючи теплообмінник від забруднення та підтримуючи гігієнічну чистоту системи. Для об'єктів з підвищеними вимогами до якості повітря можливе встановлення додаткових фільтруючих елементів.

Інженерна логіка Daikin має на увазі легкий доступ до фільтра через фронтальну решітку декоративної панелі, що мінімізує час на сервісне обслуговування. У блоці також передбачена можливість підмішування свіжого повітря (через спеціальний вибивний отвір у корпусі), що дозволяє частково вирішувати завдання вентиляції приміщення. Однак слід враховувати, що об'єм повітря, що підмішується, обмежений і вимагає попередньої фільтрації і, в деяких випадках, підігріву.

6. Інтелектуальне управління та інтеграція до BMS

Daikin FXCQ63A має розвинену електроніку, що підтримує протокол зв'язку DIII-Net. Це дозволяє об'єднувати до 128 внутрішніх блоків у єдину мережу управління через центральні контролери Daikin (наприклад, Intelligent Touch Manager). Блок повністю сумісний із сучасними системами управління будівлею (BMS) через шлюзи-адаптери. Підтримуються протоколи Modbus, KNX та BACnet, що дає можливість інтегрувати кондиціювання в загальну цифрову екосистему об'єкта, включаючи сценарії освітлення, пожежної безпеки та контролю доступу.

Локальне керування може здійснюватися за допомогою провідних пультів (BRC1E53, BRC1H52) або інфрачервоних дистанційних пультів. Дротові пульти забезпечують доступ до розширених функцій: встановлення таймерів на тиждень, обмеження діапазону температур, перегляду кодів помилок та даних самодіагностики. Наявність функції самодіагностики дозволяє системі реального часу відстежувати стан датчиків температури, тиск у контурі і справність двигунів, сигналізуючи необхідність технічного обслуговування до настання критичної поломки.

7. Опціональні датчики та адаптивна логіка

Для підвищення рівня комфорту та подальшого зниження енергоспоживання блок FXCQ63A може бути оснащений датчиком присутності та датчиком температури підлоги. Датчик присутності визначає наявність людей у зоні дії блоку. Якщо приміщення порожнє, система автоматично переходить у режим енергозбереження або коригує вставку температури. Це дозволяє знизити експлуатаційні витрати на 15–20% в офісних будівлях із змінним навантаженням.

Датчик температури підлоги вирішує проблему холодного повітря біля ніг, характерну для касетних блоків під час роботи нагріву. Він вимірює градієнт температур між стелею та підлогою та коригує напрямок повітряного потоку та швидкість вентилятора таким чином, щоб забезпечити максимально рівномірний розподіл тепла. Ці функції перетворюють стандартний виконавчий механізм на інтелектуальну систему, що адаптується до поточних умов експлуатації.

8. Хладагент та екологічні стандарти

Модель FXCQ63A спроектована для роботи у складі систем VRV, що використовують холодоагент R-410A або R-32 (залежно від покоління системи та сумісності компонентів). Перехід на R-32 дозволяє знизити потенціал глобального потепління (GWP) та підвищити загальну енергоефективність системи за рахунок найкращих теплофізичних властивостей газу. Блок оснащений електронним розширювальним вентилем (EEV), який прецизійно дозує подачу рідкого холодоагенту у випарник, забезпечуючи оптимальний перегрів пари та захищаючи компресор від гідроудару.

Трубопроводи холодоагенту мають стандартні діаметри для даного типорозміру: рідинна лінія – 9.5 мм (3/8 дюйма), газова лінія – 15.9 мм (5/8 дюйма). З'єднання виконуються методом вальцювання або паяння залежно від вимог проекту. Важливо дотримуватись чистоти контуру та проводити обов'язкове вакуумування перед пуском газу, що є запорукою довговічності обладнання.

9. Регламент технічного обслуговування

Обслуговування Daikin FXCQ63A має проводитись кваліфікованим персоналом. Регламент включає:

1. Очищення повітряних фільтрів (раз на 3-6 місяців залежно від запиленості).

2. Перевірку дренажного піддону та очищення насоса від біообростань.

3. Промивання теплообмінника спеціальними складами для видалення жирових та пилових відкладень.

4. Перевірку електричних з'єднань та підтяжку клем.

5. Контролює параметри роботи через діагностичний роз'єм (температура кипіння, перегрів, струми двигуна).

Своєчасне обслуговування не тільки продовжує термін служби пристрою (середній ресурс блоків Daikin серії FXCQ становить 10–12 років при правильній експлуатації), а й підтримує заявлені параметри енергоефективності та шуму. Забруднений фільтр збільшує опір повітря, що призводить до зростання навантаження на двигун та зниження продуктивності охолодження.

10. Обмеження та умови експлуатації

Незважаючи на високі технічні характеристики, Daikin FXCQ63A має низку обмежень, які необхідно враховувати під час проектування. Блок призначений для експлуатації лише усередині приміщень. Діапазон температур у приміщенні для режиму охолодження становить від +18°C до +32°C (за сухим термометром), для режиму нагрівання — від +10°C до +27°C.

Не рекомендується встановлювати блок у приміщеннях з високим вмістом парів масел, їдких речовин або горючих газів, оскільки це може призвести до корозії теплообмінника та деградації пластикових елементів корпусу. Також слід уникати монтажу в безпосередній близькості до джерел високочастотних перешкод, які можуть впливати на роботу плати управління. Відстань від блоку до перешкод (стін, перегородок) повинна відповідати технічним картам для забезпечення безперешкодного забору та викиду повітря.

11. Порівняльний аналіз у лінійці Daikin

У порівнянні з повнорозмірними чотирипотоковими касетами (FXFQ), модель FXCQ63A виграє в гнучкості розміщення. Якщо FXFQ вимагає центрального розташування для ефективної роботи, FXCQ може бути зміщений до краю кімнати. У порівнянні з канальними блоками (FXSQ), FXCQ63A простіше в монтажі, оскільки не вимагає проектування та прокладання мережі повітроводів та встановлення вентиляційних решіток. Однак він більш помітний в інтер'єрі.

Вибір між FXCQ63A та молодшою моделлю FXCQ50A повинен ґрунтуватися на точному розрахунку тепловтрат приміщення. Надмірна потужність призведе до частого вмикання/вимкнення блоку (так званого тактування), що негативно позначається на ресурсі EEV і комфорті користувачів. Недостатня потужність не дозволить досягти цільових параметрів температури в пікові періоди літньої спеки.

12. Інженерне обґрунтування вибору

Вибір Daikin FXCQ63A є раціональним рішенням для об'єктів бізнес-класу, де потрібні надійність, тиша та естетика. Інженерне опрацювання кожного вузла – від форми лопаток вентилятора до логіки роботи датчиків – підтверджує статус Daikin як технологічного лідера галузі. Інвестиції в це обладнання окупаються за рахунок зниження експлуатаційних витрат та відсутності витрат на позапланові ремонти.

З точки зору системної інтеграції, FXCQ63A забезпечує максимальну прозорість керування. Можливість моніторингу кожного блоку окремо дозволяє експлуатаційним службам оперативно реагувати на зміни у роботі системи, оптимізувати графіки включення та відстежувати споживання ресурсів. Це робить модель ідеальним компонентом для зелених будівель, що сертифікуються за стандартами LEED або BREEAM.

13. Протокол пусконалагоджувальних робіт

При введенні FXCQ63A в експлуатацію слід виконати суворий протокол перевірок. Першим етапом є опресування азотом для підтвердження герметичності сполук. Далі слідує тривале вакуумування (не менше 2 годин при залишковому тиску нижче 500 мікрон). Після заправки холодоагенту проводиться тестовий пуск у режимі охолодження та нагрівання.

У ході пусконалагодження інженер зобов'язаний зафіксувати робочі параметри через сервісний інтерфейс: температуру повітря, що входить і виходить, струм вентилятора, ступінь відкриття розширювального вентиля. Ці дані заносяться в паспорт об'єкта і є стандартом при подальшому обслуговуванні. Правильне введення в експлуатацію гарантує, що блок працюватиме в розрахунковому режимі, забезпечуючи заявлені параметри комфорту та енергоефективності.

14. Роль у сучасному інтер'єрному дизайні

Незважаючи на суто технічне призначення, Daikin FXCQ63A враховує вимоги сучасної архітектури. Білий колір панелі (RAL9010) є нейтральним і поєднується з більшістю типів підвісних стель. Дизайн заслінок спроектований так, щоб у закритому стані блок виглядав як єдина монолітна конструкція. Це дозволяє використовувати кондиціонер не тільки в офісах, а й у сучасних житлових інтер'єрах у стилі лофт або мінімалізм, де цінується функціональність, прихована за бездоганною формою.

15. Висновок: Доказова основа надійності

Надійність Daikin FXCQ63A підтверджується багаторічною практикою експлуатації у різних кліматичних зонах. Використання високоякісних матеріалів (ABS-пластик, що не підтримує горіння, корозійностійкі покриття) та багаторівневий контроль якості на заводах-виробниках гарантують стабільність характеристик протягом усього терміну служби. Цей блок - це не просто прилад для охолодження повітря, а складний інженерний інструмент створення мікроклімату, спроектований з урахуванням фізики газів, механіки рідин та алгоритмів цифрового керування.

Купуючи Daikin FXCQ63A, замовник отримує рішення, що залишається актуальним протягом десятиліть. Сумісність із минулими та майбутніми поколіннями зовнішніх блоків VRV через інтерфейсні адаптери забезпечує захист інвестицій. В умовах стрімкої зміни стандартів енергозбереження та автоматизації наявність на борту FXCQ63A потужної електронної бази та гнучких можливостей інтеграції робить його беззаперечним вибором для професіоналів кліматичної індустрії.

Кожен аспект даного обладнання - від висоти підйому дренажного насоса до частотного діапазону шуму вентилятора - підпорядкований логіці ефективності та комфорту. Це документ довіри до технологій Daikin, де за кожною цифрою стоїть фундаментальне дослідження та десятиліття інженерного досвіду. Вибір FXCQ63A – це вибір на користь передбачуваного результату, системної стабільності та найвищої якості повітря, яке визначає продуктивність та здоров'я людей у приміщенні.
