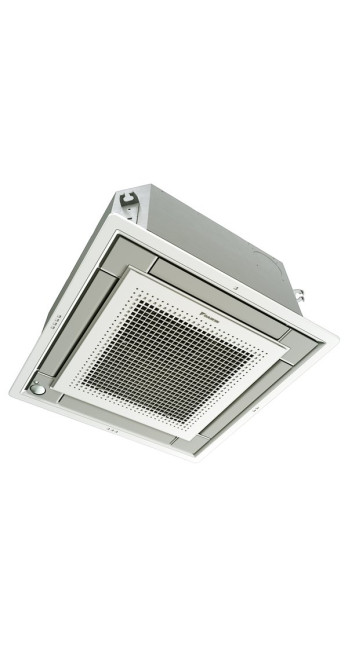

Кондиціонер повітря Daikin FXZQ40A

Опис Кондиціонер повітря Daikin FXZQ40A

Інженерний аналіз та системна специфікація касетного кондиціонера Daikin FXZQ40A

Модель Daikin FXZQ40A є високотехнологічним внутрішнім блоком касетного типу, спроектованим для інтеграції в системи кондиціювання змінної витрати холодоагенту (VRV) і напівпромислових систем SkyAir. Даний пристрій є інженерною відповіддю на запит ринку про створення кліматичного вузла, який поєднував би в собі архітектурну непомітність, прецизійне керування повітряними потоками та максимально можливу сезонну енергоефективність. У рамках цього документа розглядаються конструктивні особливості, термодинамічні параметри та експлуатаційні характеристики моделі, що дозволяють ухвалити обґрунтоване рішення щодо доцільності її застосування у конкретних проектних умовах.

Архітектурна інтеграція та конструктивний стандарт «Fully Flat»

Ключовою особливістю Daikin FXZQ40A є повна відповідність європейському стандарту стельових осередків 600x600 мм. На відміну від стандартних касетних блоків, які виступають за площину стелі на кілька сантиметрів, ця модель реалізує концепцію Fully Flat. Декоративна панель блоку монтується врівень з підвісною стелею типу Armstrong або аналогічними системами, що мінімізує візуальну присутність інженерних комунікацій в інтер'єрі. Це рішення не тільки задовольняє естетичним вимогам сучасного офісного або рітейл-простору, а й спрощує процес проектування освітлення та інших інженерних мереж, за винятком тіні та перекриття повітряних каналів.

Корпус блоку виконаний з гальванізованої сталі з антикорозійним покриттям, що забезпечує довговічність та структурну цілісність при тривалій експлуатації. Внутрішнє компонування агрегату оптимізовано для зниження аеродинамічного опору, що критично важливо для підтримки високої витрати повітря за мінімальних витрат електроенергії.

Термодинамічні показники та ефективність холодоагенту R-32

Модель FXZQ40A розроблена для роботи на сучасному озонобезпечному холодоагенті R-32. Перехід на цей тип робочого тіла дозволив інженерам Daikin досягти кількох системних переваг. По-перше, потенціал глобального потепління (GWP) у R-32 на 68% нижчий, ніж у традиційного R-410A, що відповідає суворим екологічним регламентам ЄС. По-друге, більш висока теплопровідність і низька в'язкість R-32 дозволяють використовувати менший обсяг заправки холодоагенту при одночасному підвищенні холодопродуктивності.

Номінальна холодопродуктивність моделі становить 4,0 кВт, що за умови якісної теплоізоляції приміщення дозволяє ефективно обслуговувати площу до 40 квадратних метрів. Важливо відзначити, що показники сезонної ефективності (SEER і SCOP) даної моделі залежать від характеристик зовнішнього блоку, проте архітектура теплообмінника FXZQ40A зі збільшеною площею ребра сприяє досягненню класу енергоефективності A++ і вище у складі систем Bluevolution. Застосування електронних розширювальних вентилів (EEV) забезпечує точну модуляцію витрати холодоагенту, що унеможливлює різкі коливання температури і знижує навантаження на компресор.

Інтелектуальне керування повітряним розподілом

Однією з найскладніших інженерних завдань під час проектування касетних блоків є запобігання виникненню зон дискомфорту (протягів). У Daikin FXZQ40A цю проблему вирішено рахунок впровадження системи індивідуального управління заслінками. Кожна із чотирьох заслінок блоку оснащена окремим сервоприводом, що дозволяє налаштовувати кут подачі повітря незалежно. Це критично важливо у приміщеннях зі складною конфігурацією або при нерівномірному тепловому навантаженні.

Інженери використовували ефект Коанда - фізичне явище, при якому струмінь повітря прилипає до поверхні стелі і поширюється паралельно до нього, перш ніж плавно опуститися вниз. Такий механізм подачі повітря гарантує рівномірне перемішування повітряних мас і унеможливлює пряме попадання холодного потоку на людей, що знаходяться в приміщенні. При активації режиму автоматичного гойдання заслін досягається максимально гомогенне температурне поле, що є обов'язковою вимогою для робочих просторів з високою щільністю розміщення персоналу.

Сенсорна інфраструктура: Intelligent Eye та датчик підлоги

Ефективність Daikin FXZQ40A значно підвищується під час встановлення опціонального пакета датчиків. Система «Intelligent Eye» (інтелектуальне око) є інфрачервоним датчиком присутності, який сканує приміщення в режимі реального часу. Якщо протягом 20 хвилин у зоні дії датчика не виявляється рух, система автоматично переводить блок в енергозберігаючий режим, змінюючи цільову температуру на 1-2 градуси. Як тільки людина повертається, параметри відновлюються.

Другим важливим компонентом є датчик температури статі. У стандартних системах датчик температури повітря розташований у самому блоці (біля стелі), що призводить до похибки, оскільки тепле повітря прагне вгору, а підлога залишається холодною. Інфрачервоний датчик підлоги визначає реальну температуру в нижній частині приміщення та коригує роботу вентилятора та положення заслінок так, щоб тепло розподілялося рівномірно від підлоги до стелі. Це рішення особливо актуальне в режимі нагріву, запобігаючи ефекту «холодних ніг».

Акустичні характеристики та комфорт експлуатації

Низький рівень шуму є фактором, що детермінує, при виборі кліматичного обладнання для офісів, переговорних кімнат і спалень. У моделі FXZQ40A застосовано вентилятор нової конструкції з лопатями, що мають специфічний аеродинамічний профіль. Це дозволило знизити турбулентність і, як наслідок, рівень звукового тиску.

На мінімальній швидкості вентилятора рівень шуму складає всього 25,5 дБА, що можна порівняти з пошепкою людини на відстані кількох метрів і практично невиразно на тлі природного шумового забруднення міста. Навіть на максимальній потужності рівень звукового тиску залишається в межах 33-34 дБА, що відповідає суворим санітарним нормам для житлових та адміністративних приміщень. Застосування віброізолюючих опор для двигуна вентилятора додатково мінімізує передачу структурних шумів на стелю.

Системи управління та цифрова інтеграція

Daikin FXZQ40A пропонує широкі можливості для інтеграції у загальну систему управління будівлею (BMS). Стандартний інтерфейс дозволяє підключати як дротяні пульти керування (наприклад, сучасний пульт Madoka з підтримкою Bluetooth), так і бездротові ІЧ-пульти. Пульт Madoka забезпечує інтуїтивно зрозумілий інтерфейс для налаштування розкладів, обмежень температурного діапазону та моніторингу енергоспоживання.

Для дистанційного контролю передбачена можливість встановлення адаптера Daikin Residential Controller (Onecta). Через мобільний додаток користувач може керувати пристроєм з будь-якої точки світу, налаштовувати сценарії роботи та отримувати сповіщення про необхідність сервісного обслуговування. Підтримка протоколів передачі даних через інтерфейси DIII-Net забезпечує безшовну інтеграцію до глобальних систем управління VRV, де FXZQ40A може виступати частиною масштабної мережі з десятків і сотень внутрішніх блоків.

Інженерні аспекти монтажу та сервісного обслуговування

Процес встановлення Daikin FXZQ40A оптимізований для скорочення тимчасових витрат і підвищення надійності з'єднань. Висота корпусу становить всього 214 мм, що дозволяє монтувати блок навіть у вузьких стельових просторах. У стандартну комплектацію входить вбудований дренажний насос із висотою підйому конденсату до 675 мм. Це розширює можливості проектування трас відведення вологи, дозволяючи обходити перешкоди та прокладати труби з необхідним ухилом на значні відстані.

Доступ до електронних компонентів та фільтру здійснюється через нижню панель блоку, що не вимагає демонтажу стельових плит під час проведення регламентних робіт. Повітряний фільтр із протиплісневою обробкою ефективно затримує побутовий пил, забезпечуючи чистоту теплообмінника та підтримуючи стабільно високий коефіцієнт теплопередачі. Для об'єктів з підвищеними вимогами до чистоти повітря передбачено можливість встановлення фільтрів тонкого очищення.

Енергетичний аналіз та довгострокові обмеження

Під час вибору Daikin FXZQ40A необхідно враховувати раціональні обмеження системи. Незважаючи на високу ефективність, касетний блок вимагає наявності підвісної стелі, що робить його непридатним у приміщеннях з відкритими перекриттями (наприклад, у стилі лофт без спеціальних коробів). Також слід враховувати, що номінальна потужність 4,0 кВт розрахована на стандартні умови експлуатації (внутрішня температура 27 ° C DB / 19 ° C WB, зовнішня 35 ° C). При екстремально високих або низьких температурах зовнішнього повітря фактична продуктивність коригуватиметься згідно з діаграмами продуктивності, наведеними в технічному паспорті (Engineering Data Book).

Важливо розуміти, що FXZQ40A це прецизійний інструмент, що вимагає кваліфікованого проектування. Неправильний розрахунок тепловтрат або некоректне розміщення блоку (наприклад, поблизу потужних джерел тепла або в кутах приміщення з обмеженим забором повітря) може призвести до зниження ефективності системи та передчасного зношування компресора зовнішнього блоку через частого тактування.

Порівняльний аналіз у контексті ринку

У порівнянні з аналогами інших виробників, Daikin FXZQ40A виділяється глибиною інженерного опрацювання вузлів. У той час як багато брендів фокусуються на дизайні, Daikin зберігає пріоритет за аеродинамікою та довговічністю електроніки. Плати управління Daikin захищені від перепадів напруги і мають спеціальне лакове покриття, що запобігає корозії в умовах підвищеної вологості.

Використання інверторного приводу вентилятора постійного струму (DC-інвертор) дозволяє більш плавно регулювати оберти порівняно з AC двигунами конкурентів. Це забезпечує як акустичний комфорт, а й додаткову економію електроенергії до 20-30% у річному обчисленні рахунок точного підтримки необхідного витрати повітря без надлишкового тиску.

Експлуатаційна надійність та гарантійні зобов'язання

Системна надійність обладнання Daikin базується на багатоступеневому контролі якості. Кожен блок FXZQ40A проходить заводські випробування на герметичність контуру та працездатність електричних кіл. За умови виконання монтажу авторизованими фахівцями та регулярного технічного обслуговування (не рідше одного разу на рік), розрахунковий термін служби пристрою становить 12-15 років, що значно перевищує середні показники галузі.

Сервісна підтримка Daikin включає доступ до оригінальних запасних частин і діагностичних кодів помилок, які відображаються на пульті управління у разі несправності. Це дозволяє швидко ідентифікувати проблему від забруднення фільтра до виходу з ладу датчика і мінімізувати час простою кліматичної системи.

Висновок та обґрунтування вибору

Daikin FXZQ40A є еталонним зразком кліматичної техніки у сегменті повністю плоских касетних блоків 600×600. Його вибір виправданий у випадках, коли пріоритетами є:

1. Мінімальний візуальний вплив на архітектуру стелі.

2. Високі вимоги до відсутності протягів (завдяки індивідуальним заслінкам та ефекту Коанда).

3. Необхідність максимальної економії електроенергії рахунок інтелектуальних датчиків.

4. Інтеграція у складні системи диспетчеризації будівлі.

Ця модель не є бюджетним рішенням, однак сукупна вартість володіння (TCO), що включає витрати на електроенергію, обслуговування та амортизацію, робить її одним із найвигідніших інвестиційних вкладень в інженерну інфраструктуру об'єкта. Інженерна обґрунтованість кожного конструктивного елемента забезпечує передбачуваний результат та стабільний мікроклімат протягом усього періоду експлуатації.
