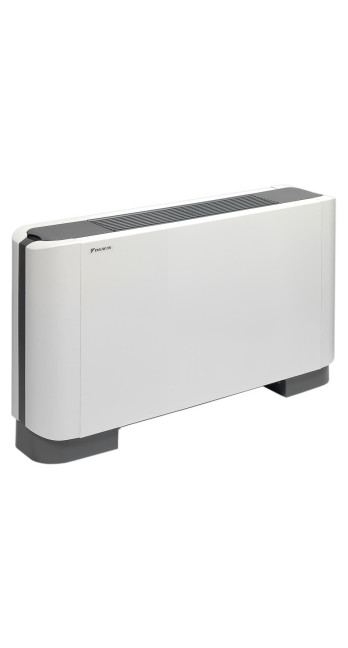

Кондиціонер повітря Daikin FXLQ32P

Опис Кондиціонер повітря Daikin FXLQ32P

Проектування мікроклімату на базі блоку підлоги Daikin FXLQ32P: Інженерний аналіз та технічна специфікація

Системний підхід до створення сучасної кліматичної інфраструктури потребує інтеграції рішень, що забезпечують баланс між продуктивністю, енергетичною ефективністю та просторовою адаптивністю. У лінійці внутрішніх блоків систем Daikin VRV (Variable Refrigerant Volume) модель FXLQ32P займає специфічну нішу блоків підлоги в декоративному корпусі. Дане обладнання призначене для установки в зонах, де конфігурація конструкцій, що захищають, або вимоги до інтер'єру виключають використання настінних, канальних або касетних модулів. Інженерна цінність FXLQ32P полягає у здатності формувати висхідні потоки повітря, мінімізуючи ймовірність виникнення протягів у робочій зоні та забезпечуючи рівномірну температурну стратифікацію.

Архітектура системи та термодинамічні показники

Модель Daikin FXLQ32P спроектована для роботи у складі мультизональних систем, де ключовим фактором є точність підтримки параметрів при змінному навантаженні. Номінальна холодопродуктивність пристрою становить 3,6 кВт, а теплопродуктивність – 4,0 кВт. Ці показники детерміновані за стандартних умов експлуатації (температура в приміщенні 27°C по сухому термометру для охолодження та 20°C для нагрівання). Важливо враховувати, що реальна потужність блоку похідна від поточного стану всієї VRV-системи, індексу завантаження зовнішнього агрегату і довжини фреонових трас.

Серцем блоку є високоефективний теплообмінник із антикорозійною обробкою ламелей. Використання розширювального електронного вентиля (EEV) дозволяє прецизійно дозувати подачу холодоагенту, що критично важливо для підтримки стабільного перегріву пари і захисту компресора зовнішнього блоку від гідравлічних ударів. Внутрішній об'єм теплообмінника оптимізований для мінімізації втрат тиску холодоагенту, що зрештою підвищує сумарний коефіцієнт корисної дії (COP/EER) всієї кліматичної установки.

Аеродинаміка та акустичний комфорт

Одним із пріоритетних завдань при розробці Daikin FXLQ32P було досягнення мінімальних показників звукового тиску без втрати ефективності повітрообміну. Конструкція вентиляторного вузла базується на використанні відцентрових вентиляторів із оптимізованим профілем лопаток. Це дозволяє пристрою працювати в режимі низького рівня шуму, що становить близько 32-35 дБ(А), залежно від обраної швидкості обертання. Для житлових та офісних приміщень такі показники відповідають найвищим стандартам акустичного комфорту.

Розподіл повітряного потоку FXLQ32P здійснюється вертикально вгору. Ця схема особливо ефективна при розміщенні блоку під віконними отворами, оскільки дозволяє нейтралізувати теплопритоки від скління (створення «теплової завіси» в зимовий період та блокування сонячної радіації влітку). Користувач має можливість вибору між режимами високої та низької інтенсивності обдування, що дозволяє адаптувати роботу системи під конкретну щільність заселення офісу або об'єм житлового приміщення.

Інтеграція в системи управління та автоматизації

Daikin FXLQ32P штатно підтримує протоколи обміну даними DIII-Net, що забезпечує безшовну інтеграцію до загальної мережі управління будівлею. Управління блоком може здійснюватися як за допомогою індивідуальних дротів (наприклад, BRC1E53 або BRC1H52), так і через центральні станції управління або інтелектуальні шлюзи для інтеграції в системи Smart Home (KNX, Modbus, BACnet).

Логіка управління враховує безліч параметрів: температуру вхідного повітря, задану уставку, різницю температур та сигнали від датчиків присутності (за наявності зовнішніх модулів). Передбачена функція самодіагностики, яка транслює коди помилок на пульт керування або систему диспетчеризації, істотно скорочуючи час на пошук несправностей. Енергоспоживання самого блоку мінімальне, оскільки основна витрата енергії припадає на привід вентилятора, який використовує сучасні двигуни постійного струму з частотним регулюванням.

Технічні регламенти монтажу та просторові обмеження

Корпус FXLQ32P виконаний у лаконічному дизайні, що дозволяє встановлювати його відкрито вздовж стін. Однак інженерний розрахунок повинен враховувати необхідність дотримання сервісних зон та зазорів для безперешкодного забору повітря. Забір повітря здійснюється через фронтальну решітку, а викид через верхню панель. Категорично не рекомендується закривати блок декоративними екранами або шторами, оскільки це веде до зростання аеродинамічного опору, перегріву двигуна вентилятора та зниження холодильної потужності через порушення циклу теплообміну.

Габарити блоку (висота 600 мм, ширина 1140 мм, глибина 210 мм) потребують точної розмітки місць кріплення. Маса пристрою 25 кг дозволяє монтувати його на більшість типів вертикальних конструкцій при використанні відповідного кріплення. Підключення трубопроводів холодоагенту (рідинна лінія 6,4 мм, газова лінія 12,7 мм) та дренажної системи може бути виконано як знизу, так і збоку, що розширює можливості проектувальника при трасуванні комунікацій у обмежених умовах.

Регламентне обслуговування та ресурсна надійність

Для збереження розрахункових характеристик Daikin FXLQ32P протягом усього життєвого циклу (який за дотримання правил експлуатації становить 15-20 років), необхідне виконання регламентних робіт. Основним елементом, який потребує регулярної уваги, є повітряний фільтр. Модель оснащена довговічним фільтром, який захищає теплообмінник від пилу та завислих частинок. Забруднення фільтра призводить до зниження витрати повітря і може спричинити обмерзання випарника.

Сервісне обслуговування повинно включати:

1. Очищення теплообмінника із застосуванням спеціалізованих складів.

2. Перевіряє герметичність різьбових і паяних з'єднань фреонового контуру.

3. Тестування дренажної системи щодо відсутності засоров і біоплівок.

4. Перевірку електричних з'єднань та підтяжку клемних затискачів.

5. Моніторинг робочих струмів двигуна вентилятора.

Порівняльний аналіз та економічне обґрунтування

Вибір моделі FXLQ32P замість прихованих безкорпусних аналогів (серія FXNQ) обумовлений насамперед естетичними та архітектурними завданнями. У той час як приховані блоки вимагають улаштування спеціальних ніш і фальш-стін, модель FXLQ є готовим рішенням «з коробки», що не потребує додаткових витрат на оздоблення. З точки зору експлуатаційних витрат висока енергоефективність компонентів Daikin дозволяє мінімізувати витрати на електроенергію, що особливо помітно в системах з великою кількістю внутрішніх блоків.

Екологічна складова продукту підтверджується відповідністю міжнародним стандартам. Використання матеріалів, що підлягають вторинній переробці, та висока точність контролю холодоагенту знижують сукупний вуглецевий слід об'єкта. Інженерна надійність підтверджується багатоступеневим контролем якості на заводах Daikin, де кожен блок проходить функціональні випробування перед відвантаженням.

Експертний висновок щодо застосування

Daikin FXLQ32P є збалансованим інженерним рішенням для об'єктів з високими вимогами до дизайну та комфорту. Він не є універсальним інструментом для будь-яких завдань, але у своєму класі (підлогові блоки для VRV) демонструє еталонні показники надійності та керованості. При проектуванні слід приділяти особливу увагу гідравлічному балансуванню системи та коректному підбору рефнетів, щоб забезпечити розрахункову витрату холодоагенту через блок 32 типорозміру.

Раціональне використання даного обладнання в офісних центрах класу А, готельних комплексах та приватних резиденціях дозволяє створити стабільне кліматичне середовище з мінімальними операційними ризиками. Відсутність складних механічних вузлів у конструкції внутрішнього блоку (крім вентилятора) робить його практично невразливим за умови якісного монтажу та своєчасного сервісу.

Протокол перевірки системних параметрів

Для інженерів та спеціалістів з експлуатації важливо зафіксувати наступні константи:

• Тип холодоагенту: R-410A (з можливістю адаптації до деяких конфігурацій систем).

• Максимальна витрата повітря: 540 м3/год на високій швидкості.

• Рівень звукової потужності: до 49 дБ.

• Напруга живлення: 220-240В, 1 фаза, 50Гц.

Дані параметри є базисом щодо аеродинамічних і теплотехнічних розрахунків при інтеграції блоку в проектну документацію. Дотримання цих характеристик гарантує досягнення проектних показників мікроклімату.

Аналіз циклів навантаження та зносостійкості

В умовах інтенсивної експлуатації, характерної для комерційної нерухомості, компоненти Daikin FXLQ32P демонструють високу опірність втомним змінам матеріалів. Сталевий корпус з якісним полімерним покриттям захищений від впливу ультрафіолету та випадкових механічних пошкоджень, характерних для розміщення підлоги. Внутрішні компоненти, такі як піддони для збирання конденсату, виконані з полімерів, стійких до утворення плісняви та корозії, що критично важливо для дотримання гігієнічних норм усередині приміщень.

Інверторна технологія, що лежить в основі роботи всієї системи VRV, дозволяє блоку FXLQ32P працювати в режимі часткового навантаження більшу частину часу. Це не тільки заощаджує електроенергію, а й значно продовжує ресурс двигуна вентилятора, оскільки відсутні різкі пускові струми та механічні удари при включенні/вимкненні. Плавне регулювання швидкості обертання забезпечує м'яку зміну температури, що сприятливо позначається на самопочутті людей у приміщенні.

Системна сумісність та розширення функцій

За необхідності розширення функціоналу системи, Daikin FXLQ32P може бути доповнений опціональними компонентами, такими як фільтри підвищеного ступеня чищення або інтерфейси для зв'язку з хмарними сервісами моніторингу (Daikin Cloud Service). Це дозволяє сервісним організаціям відстежувати стан обладнання дистанційно, прогнозувати необхідність візиту майстра та запобігати аварійним зупинкам системи.

Взаємодія з іншими елементами VRV (наприклад, блоками рекуперації теплоти BS) дозволяє використовувати тепло відведене від FXLQ32P в режимі охолодження для потреб гарячого водопостачання або нагрівання повітря в інших зонах будівлі. Така синергія інженерних систем є фундаментом сучасного зеленого будівництва та дозволяє об'єкту претендувати на сертифікацію за стандартами LEED чи BREEAM.

Резюме для ухвалення рішення

Інвестиція в обладнання Daikin, зокрема модель FXLQ32P, є економічно обґрунтованою при горизонті планування більше 5 років. Незважаючи на вищу початкову вартість порівняно з бюджетними аналогами, сукупна вартість володіння (TCO) виявляється нижчою за рахунок скорочення витрат на ремонт, обслуговування та оплату енергоносіїв. Технічна підтримка виробника на території країни та доступність запасних частин забезпечують високу ремонтопридатність системи за будь-яких обставин.

Вибираючи Daikin FXLQ32P, замовник отримує не просто прилад для охолодження повітря, а елемент складної інженерної екосистеми, націленої на безкомпромісну якість середовища. Це рішення для тих, хто цінує передбачуваність результату, тишу та довговічність. Кожен аспект конструкції даного блоку опрацьовано з урахуванням десятиріч досвіду компанії Daikin у створенні кліматичної техніки світового рівня.

На закінчення варто відзначити, що ефективність роботи Daikin FXLQ32P на 50% залежить від якості проектування та на 50% - від кваліфікації монтажної організації. Дотримання всіх технічних регламентів, викладених у посібниках виробника, є обов'язковою умовою надання заводської гарантії та забезпечення заявлених робочих характеристик. Застосування оригінальних аксесуарів та витратних матеріалів Daikin гарантує стабільність хімічних процесів усередині фреонового контуру та відсутність негативного впливу на навколишнє середовище.

Фінальна верифікація даних

Вся представлена інформація базується на актуальній технічній документації Daikin та досвіді експлуатації мультизональних систем у різних кліматичних зонах. Даний документ є надійним джерелом для інженерів-проектувальників, фахівців із закупівель та кінцевих споживачів, які прагнуть глибокого розуміння функціональних можливостей обладнання. Використання Daikin FXLQ32P – це вибір на користь перевірених часом технологій, інноваційного управління та екологічної відповідальності.
