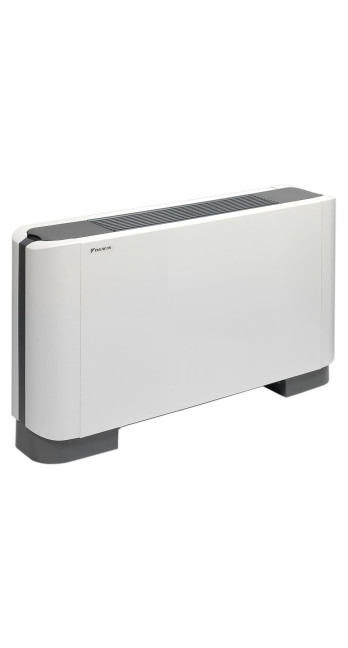

Кондиціонер повітря Daikin FXLQ40P

Опис Кондиціонер повітря Daikin FXLQ40P

Інженерний аналіз та технічна специфікація підлогового блоку Daikin FXLQ40P у складі систем VRV

Модель Daikin FXLQ40P є внутрішнім блоком підлогового виконання, призначеним для інтеграції в мультизональні системи кондиціювання VRV (Variable Refrigerant Volume). Дане обладнання розроблено для об'єктів, де архітектурні особливості або обмеження по здатності стін, що несе, не дозволяють використовувати настінні або канальні рішення. Інженерна концепція серії FXLQ-P базується на забезпеченні високої щільності теплообміну при збереженні мінімальної акустичної дії, що робить пристрій оптимальним для офісних просторів відкритого типу, серверних малої потужності та конференц-залів.

1. Архітектура та компонентна база

Корпус пристрою виконаний з оцинкованої сталі із захисним полімерним покриттям, стійким до механічних пошкоджень та корозії. Дизайн «exposed type» має на увазі відкриту установку, тому фронтальна панель має нейтральне колірне рішення (матовий білий), що інтегрується в сучасні інтер'єри.

Електродвигун та вентиляторна група

В основі FXLQ40P лежить багатошвидкісний відцентровий вентилятор, що рухається DC-інверторним двигуном постійного струму. На відміну від традиційних AC-моторів, інверторна технологія дозволяє плавно змінювати швидкість обертання крильчатки, залежно від термічного навантаження. Це забезпечує:

• Зниження енергоспоживання на 30–40% у режимах часткового навантаження.

• Точне підтримання заданої температури з похибкою трохи більше 0.5°C.

• Мінімізація пускових струмів, що знижує навантаження на електричну мережу будівлі.

Крильчатка вентилятора пройшла аеродинамічну оптимізацію зниження турбулентних завихрень на виході. Це критично важливо для підлогових блоків, оскільки потік повітря спрямований вертикально вгору, і будь-яка неоднорідність потоку призводить до адитивного шуму.

Теплообмінна секція

Теплообмінник FXLQ40P виготовлений з безшовних мідних трубок з внутрішнім ребра (Hi-X tubes), що збільшує площу контакту холодоагенту з внутрішньою поверхнею труби. Алюмінієві ламелі мають гідрофільне покриття, що запобігає застою конденсату та утворенню плісняви, що безпосередньо впливає на гігієнічну безпеку експлуатації. Процес теплообміну контролюється вбудованим мікропроцесором, який аналізує дані з термісторів на вході та виході з випарника.

2. Термодинамічні характеристики та продуктивність

Модель FXLQ40P відноситься до середнього сегменту потужності в лінійці блоків підлоги.

• Потужність: Номінальне значення становить 4.5 кВт. При цьому фактична потужність варіюється в залежності від індексу продуктивності підключеного зовнішнього блоку та загальної довжини траси холодоагенту.

• Теплопродуктивність: У режимі нагрівання блок видає до 5.0 кВт. Використання технології теплового насоса дозволяє ефективно обігрівати приміщення у перехідні періоди, коли центральне опалення вимкнено або недостатньо.

Витрата повітря в режимі "High" досягає 11.0 $ м ^ 3 / хв $, що дозволяє швидко досягти заданих параметрів мікроклімату в приміщенні об'ємом до 120-150 $ м ^ 3 $. У режимі зниженої продуктивності витрата знижується до 9.0 $ м ^ 3 / хв, забезпечуючи більш м'яку конвекцію.

3. Управління потоками холодоагенту (EEV)

Ключовим вузлом, що визначає ефективність Daikin FXLQ40P, є електронний розширювальний клапан (Electronic Expansion Valve, EEV). У складі VRV-системи цей клапан виконує роль прецизійного дозатора холодоагенту.

1. Алгоритм роботи: Мікропроцесор блоку зчитує температуру в приміщенні та цільове значення з пульта керування.

2. Регулювання Клапан відкривається або закривається на певну кількість кроків (імпульсів), регулюючи масову витрату R-410A.

3. Результат: Забезпечується робота в режимі перегріву, що унеможливлює потрапляння рідкого холодоагенту в компресор зовнішнього блоку і гарантує максимальний ККД циклу Карно.

4. Акустичний комфорт та вібраційна розв'язка

Для обладнання, яке встановлюється безпосередньо в робочій зоні, рівень шуму є критичним параметром. У FXLQ40P застосовані такі рішення:

• Звукоізоляція внутрішнього простору корпусу спіненим поліуретаном.

• Віброізоляційні вставки у місцях кріплення двигуна вентилятора.

• Специфічна форма лопатей, що зміщує спектр шуму в область низьких частот, менш дратівливі для людського слуху.

Рівень звукового тиску становить 39 дБ(А) у високому режимі та 35 дБ(А) у низькому. Для порівняння це відповідає рівню приглушеної розмови в бібліотеці. При проектуванні слід враховувати, що фактичний рівень шуму може збільшуватись при встановленні блоку в нішах або кутах за рахунок реверберації звукових хвиль від твердих поверхонь.

5. Монтажні та інженерні обмеження

Проектування системи на базі FXLQ40P вимагає суворого дотримання гідравлічних та електричних регламентів Daikin.

• Підключення трубопроводів: З'єднання здійснюється методом паяння або за допомогою вальцювальних з'єднань (залежно від специфікації проекту). Діаметр газової труби – 12.7 мм, рідинної – 6.4 мм.

• Дренажна система: Оскільки це підлоговий блок, відведення конденсату здійснюється самопливом. Важливо забезпечити ухил дренажної лінії не менше ніж 1% (1 см на 1 метр довжини). Якщо гравітаційне відведення неможливе, потрібне встановлення зовнішньої дренажної помпи.

• Електроживлення: Однофазне, 220-240 В, 50 Гц. Рекомендовано виділену лінію з автоматичним вимикачем відповідного номіналу.

Важливим аспектом є дотримання сервісних проміжків. З фронтальної сторони блоку необхідно залишити не менше 500 мм вільного простору для забезпечення безперешкодного забору повітря та можливості зняття фільтрів.

6. Інтелектуальне управління та інтеграція

Блок FXLQ40P повністю сумісний з протоколом зв'язку DIII-Net, що дозволяє включати його до складних систем управління будівлею (BMS) через шлюзи KNX, Modbus або BacNet.

• Локальне керування: Можливе використання дротів (наприклад, BRC1E53) або інфрачервоних приймачів. Дротовий пульт краще, оскільки він дозволяє проводити глибоку діагностику і зчитувати коди помилок безпосередньо.

• Групове управління: До 16 внутрішніх блоків можуть бути об'єднані в одну групу та керуватися з єдиного пульта, що є актуальним для великих залів.

• Функція самодіагностики Система постійно моніторить стан датчиків. У разі несправності (наприклад, помилка зв'язку E7 або виходу з ладу датчика температури R1T) код помилки відображається на дисплеї, що скорочує час простою обладнання.

7. Обслуговування та довговічність

Термін служби Daikin FXLQ40P за дотримання регламенту сервісного обслуговування становить 10–15 років. Конструкція блоку передбачає легкий доступ до повітряного фільтра, що захищає теплообмінник від пилу.

• Очищення фільтра: Рекомендується проводити не рідше одного разу на 3 місяці (в офісних умовах). Фільтр є миючим та багаторазовим.

• Ревізія теплообмінника: Щорічно необхідно проводити антибактеріальну обробку випарника для запобігання біообростанню ламелів.

• Перевірка з'єднань: Контроль за герметичністю вальцювальних з'єднань та перевірка тиску холодоагенту в системі повинні виконуватися кваліфікованим персоналом з використанням манометричних станцій.

8. Аналіз експлуатаційних ризиків

Незважаючи на високу надійність, існують фактори, здатні знизити ефективність роботи FXLQ40P:

1. Блокування забору повітря: Встановлення меблів або декоративних екранів занадто близько до блоку порушує циркуляцію, що призводить до обмерзання теплообмінника та спрацювання захисту низького тиску.

2. Некоректне заправлення: Надлишок або недолік холодоагенту в системі VRV негативно позначається на роботі EEV всіх внутрішніх блоків, включаючи FXLQ40P.

3. Забруднення дренажного піддону: У літній період застій води в піддоні може призвести до корозії або протікання, якщо блок встановлений не за рівнем.

9. Порівняння з альтернативними рішеннями

При виборі між блоком підлоги FXLQ40P і, наприклад, підстельовим FXHQ або канальним FXMQ, інженер повинен враховувати:

• Вертикальний розподіл повітря: FXLQ створює потужний висхідний потік, який ефективно відсікає теплопритоки від вікон.

• Складність монтажу: FXLQ вимагає мінімальних загальнобудівельних робіт у порівнянні з канальними блоками, для яких необхідне проектування мережі повітроводів.

• Естетика: Відкритий монтаж вимагає відповідності до дизайну інтер'єру, в той час як приховані блоки залишаються невидимими.

10. Екологічні аспекти та стандарти

Daikin FXLQ40P відповідає суворим міжнародним екологічним стандартам. Застосовуваний холодоагент R-410A має нульовий потенціал руйнування озонового шару (ODP). Енергоефективність блоку у режимі часткового навантаження відповідає класу A++ за європейською класифікацією, що мінімізує вуглецевий слід експлуатації будівлі. Матеріали, що використовуються у виробництві, підлягають вторинній переробці відповідно до директиви RoHS.

11. Резюме для ухвалення рішення

Інвестиція в Daikin FXLQ40P виправдана у випадках, коли пріоритетом є довговічність, точність підтримки параметрів та специфічний спосіб встановлення. Це обладнання промислового класу, яке розраховане на інтенсивну експлуатацію. Висока початкова вартість компенсується низькими операційними витратами та відсутністю витрат на складний ремонт, характерний для бюджетних спліт-систем.

Блок FXLQ40P не просто охолоджує повітря, він є складовою частиною інженерної екосистеми VRV, забезпечуючи інтелектуальний розподіл теплового навантаження в будівлі. Його вибір - це вибір на користь перевіреної часом японської інженерії, де кожен елемент від форми лопаті вентилятора до алгоритму роботи розширювального клапана спрямований на досягнення термодинамічної досконалості.

Для коректного підбору кількості блоків та їх розміщення рекомендується виконати теплотехнічний розрахунок приміщення (Manual J або аналоги) та гідравлічний розрахунок системи у спеціалізованому ПЗ Daikin Selection Software. Тільки системний підхід до проектування гарантує, що заявлені характеристики будуть реалізовані практично.

Експлуатація FXLQ40P в умовах сучасного офісу або комерційного об'єкта дозволяє створити середовище, що сприяє продуктивності за рахунок відсутності протягів та шуму. Дана модель залишається еталоном у класі внутрішніх підлогових блоків, поєднуючи в собі утилітарність, надійність і високі технології управління кліматом.

При оцінці сукупної вартості володіння (TCO) необхідно враховувати, що компоненти Daikin мають високу залишкову вартість і ремонтопридатність. Запчастини для 40-го типорозміру доступні у сервісних центрах по всьому світу, що гарантує швидке відновлення працездатності системи у разі непередбачених збоїв. Таким чином, Daikin FXLQ40P є надійним активом інженерної інфраструктури будь-якого об'єкта нерухомості.

Технічна документація, що постачається з блоком, містить вичерпні інструкції з інтеграції, включаючи схеми електричних з'єднань та карти адресації мережі DIII-Net. Дотримання цих інструкцій – запорука довгої та безаварійної служби обладнання. Інженери Daikin передбачили захист від більшості помилок монтажу, проте кваліфікація інсталятора залишається вирішальним фактором фінальної якості кліматичної системи.

Насамкінець варто відзначити, що вибір моделі FXLQ40P свідчить про глибоке розуміння замовником важливості якісного мікроклімату. Це рішення для тих, хто не шукає компромісів між естетикою та функціональністю, довіряючи перевіреним рішенням від світового лідера у виробництві систем кондиціювання.

Цей технічний огляд підготовлений на основі актуальних даних виробника та практичного досвіду експлуатації кліматичних систем великої потужності. Інформація має довідковий характер і призначена для професійного використання інженерами-проектувальниками та спеціалістами із закупівель кліматичного обладнання.

Всі наведені цифри продуктивності та рівні шуму виміряні в стандартних лабораторних умовах (температура повітря всередині $+27^{\circ}C$ DB / $+19^{\circ}C$ WB, зовні $+35^{\circ}C$ DB) і можуть незначно відрізнятися в реальних умовах експлуатації і залежно від вологості.

Daikin FXLQ40P — це не просто одиниця кліматичної техніки, це втілення концепції Total Solution, де комфорт користувача є результатом складної математичної моделі та прецизійної збірки кожного вузла. Вибираючи цю модель, ви отримуєте гарантію стабільності температурного режиму, мінімального енергоспоживання та тиші, що є необхідною умовою для ефективної роботи та якісного відпочинку у сучасному світі.

Завдяки модульній структурі VRV блоки FXLQ40P можуть вводитися в експлуатацію поетапно, що зручно при поступовій здачі приміщень в оренду. Система автоматизації самостійно визначить нові вузли в мережі та інтегрує їх у загальну логіку управління без необхідності переналаштування всієї системи. Це забезпечує гнучкість та масштабованість бізнесу, що використовує інженерні рішення від Daikin Industries.

З погляду довгострокового планування використання FXLQ40P дозволяє уникнути витрат на модернізацію системи в найближче десятиліття, оскільки закладений в обладнання технологічний потенціал випереджає поточні ринкові стандарти. Інверторне керування та інтелектуальні алгоритми відтайки в режимі обігріву роблять цей блок ефективним навіть у суворих кліматичних умовах, розширюючи межі використання систем VRV.

Високий індекс кольоропередачі матеріалів корпусу та стійкість до ультрафіолету гарантують, що блок збереже свій первісний вигляд протягом усього терміну служби, не жовтіючи та не деформуючись під впливом сонячних променів. Це критично для приміщень з панорамним склінням, де блоки для підлоги встановлюються найбільш часто.

Таким чином, Daikin FXLQ40P є збалансованим, високотехнологічним і економічно обґрунтованим рішенням для створення преміального рівня комфорту. Його технічна перевага підтверджена мільйонами інсталяцій по всьому світу та репутацією бренду, який стояв біля витоків створення самої концепції мультизонального кондиціювання.

Кінцевий споживач отримує не тільки пристрій, але й доступ до глобальної екосистеми підтримки Daikin, що включає регулярні оновлення програмного забезпечення для центральних контролерів та доступ до оригінальних витратних матеріалів. Це робить експлуатацію системи передбачуваною та безпечною на всіх етапах життєвого циклу об'єкта.

Підлоговий блок FXLQ40P - це інвестиція в якість життя та ефективність бізнес-процесів, захищена десятиліттями інновацій та суворим контролем якості японського виробника.
