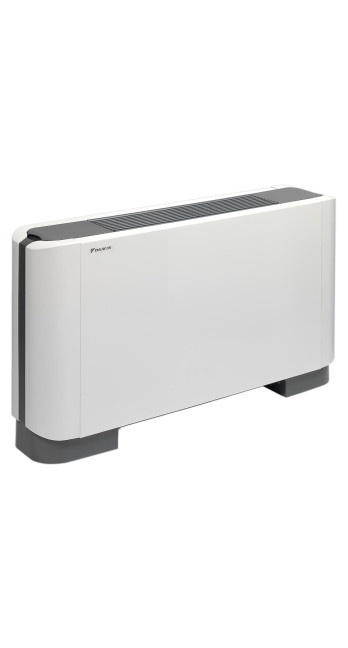

Кондиціонер повітря Daikin FXLQ63P

Опис Кондиціонер повітря Daikin FXLQ63P

Інженерний аналіз та експлуатаційні характеристики підлогового внутрішнього блоку Daikin FXLQ63P

Система кондиціювання повітря Daikin FXLQ63P є високотехнологічним компонентом мультизональних систем (VRV), спроектованим для вирішення специфічних завдань кліматичного контролю в приміщеннях, де архітектурні обмеження виключають використання настінних або касетних блоків. Ця модель відноситься до категорії підлогових блоків прихованого типу, що визначає її конструктивні особливості, матеріалознавство та логіку управління. У цьому документі розглядається архітектура пристрою, його продуктивність та умови інтеграції, необхідні для прийняття обґрунтованого проектного рішення.

1. Архітектурна концепція та форм-фактор

Модель FXLQ63P розроблена з урахуванням необхідності прихованої установки. Основний сценарій експлуатації передбачає монтаж блоку всередині фальш-стін, під підвіконнями або спеціально підготовлених нішах. Відсутність зовнішнього декоративного корпусу у стандартній комплектації підкреслює її суто інженерне призначення. Корпус виконаний з оцинкованої сталі з високими антикорозійними властивостями, що забезпечує структурну жорсткість та довговічність під час експлуатації в умовах змінної вологості.

Висота блоку становить 610 мм, що є критичним параметром під час проектування ніш під віконними отворами. Мала глибина (210 мм) дозволяє мінімізувати втрату корисної площі приміщення, зберігаючи при цьому необхідні параметри повітрообміну. Інженерна логіка розміщення підлоги спирається на принцип конвекційного посилення: холодне повітря, що подається вертикально вгору, рівномірно змішується з теплими масами у зовнішніх конструкцій, що захищають, ефективно відсікаючи теплопритоки від скління.

2. Термодинамічні показники та продуктивність

Daikin FXLQ63P має номінальну холодопродуктивність 7.1 кВт і теплопродуктивність 8.0 кВт. Ці показники зафіксовані за стандартних умов (температура в приміщенні 27°C DB / 19°C WB для охолодження). Важливо враховувати, що реальна ефективність системи залежить від поточних параметрів зовнішнього циклу VRV та довжини трас холодоагенту.

Теплообмінник блоку використовує багаторядну структуру з алюмінієвим ребра, що пройшов антикорозійну обробку. Застосування технології Hi-X (High Heat Exchange) дозволяє оптимізувати коефіцієнт теплопередачі за збереження компактних розмірів. В якості робочого тіла використовується холодоагент R-410A, що вимагає дотримання відповідних стандартів тиску в системі. Електронний розширювальний вентиль (EEV), інтегрований в блок, забезпечує прецизійне регулювання витрати холодоагенту, що мінімізує температурні коливання в зоні, що обслуговується, до ±0.5°C.

3. Аеродинамічна схема та акустичний комфорт

Система розподілу повітря в FXLQ63P базується на використанні багатолопатевого відцентрового вентилятора. На відміну від осьових аналогів, відцентрова схема дозволяє створювати стабільний статичний натиск, необхідний подолання опору декоративних решіток і коротких ділянок повітроводів.

Рівень звукового тиску моделі варіюється від 36 до 40 дБа в залежності від обраної швидкості обертання вентилятора. Для пристрою потужністю 7 кВт ці значення відповідають високим стандартам акустичної ергономіки. Зниження шуму досягається за рахунок динамічного балансування ротора та застосування звукоізоляційних матеріалів у внутрішній порожнині блоку. При проектуванні слід враховувати, що фактичний шум у приміщенні може збільшитись при некоректному підборі перерізу випускних грат, що створюють турбулентність.

4. Електроніка та протоколи управління

Daikin FXLQ63P повністю інтегрований в екосистему керування Daikin DIII-Net. Це дозволяє включати блок до загальних мереж диспетчеризації будівлі (BMS) через відповідні шлюзи (BACnet, Modbus, LonWorks). Плата керування підтримує функції самодіагностики, транслюючи коди помилок на центральний пульт чи локальний контролер.

Можливості управління включають:

• Триступінчасте регулювання інтенсивності повітряного потоку.

• Програмне обмеження температурного діапазону енергозбереження.

• Автоматичний перезапуск після збою електроживлення із збереженням налаштувань.

• Інтеграцію з датчиками присутності та віконними контактами через опціональні адаптери.

Потужність двигуна вентилятора становить 0.105 кВт, що свідчить про енергоефективність системи на рівні допоміжних вузлів. Використання двигунів постійного струму (DC-motor) в останніх ревізіях серії дозволяє плавно змінювати оберти, збільшуючи загальний сезонний коефіцієнт ефективності (ESEER).

5. Монтажні допуски та сервісна доступність

Проектування інсталяції FXLQ63P вимагає дотримання сервісних зон для забезпечення доступу до фільтрів та вузлів підключення. Підключення труб холодоагенту та дренажної лінії здійснюється збоку, що необхідно враховувати при визначенні ширини ніші. Повітряний фільтр є стандартним компонентом і підлягає регулярному очищенню; конструкція блоку передбачає його швидкий демонтаж без використання спеціального інструменту.

Дренажна система працює за принципом самопливу. Оскільки підлоговий блок, підйом конденсату не передбачений в базовій конфігурації. Якщо точка скидання дренажу знаходиться вище рівня піддону, потрібне встановлення зовнішньої дренажної помпи. Ухил дренажної труби повинен становити не менше 1:100 для виключення застою води та появи біологічних забруднень.

6. Обмеження та граничні умови експлуатації

Для збереження статусу необхідно виділити експлуатаційні обмеження Daikin FXLQ63P:

1. Статичний напір: Блок не призначений для роботи в розгалужених мережах повітроводів із високим опором. Максимальна довжина виносного короба має перевищувати розрахункових значень задля збереження номінального витрати повітря.

2. Висота установки: Ефективність обігріву може знижуватися при встановленні блоку надто високо від рівня чистої підлоги, так як тепле повітря природним чином прагне вгору, створюючи температурне розшарування (стратифікацію).

3. Вологість: При експлуатації в режимі охолодження в регіонах з екстремально високою вологістю необхідно забезпечити якісну теплоізоляцію всіх з'єднувальних вузлів для запобігання утворенню конденсату на зовнішніх поверхнях агрегату.

7. Порівняльний аналіз у контексті лінійки Daikin

У порівнянні з моделлю FXNQ (також підлогового типу), серія FXLQ63P пропонує більш високу потужність, що робить її придатною для залів нарад, лобі готелів та просторих кабінетів. Якщо порівнювати з канальними блоками середнього напору (серія FXSQ), FXLQ виграє у простоті монтажу в пристінному просторі, але поступається можливості прихованого розподілу повітря по кількох зонах.

Вибір FXLQ63P виправданий у випадках, коли:

• Стельовий простір відсутній або зайнятий іншими інженерними комунікаціями.

• Потрібна висока охолоджувальна потужність (7 кВт) при локальному розміщенні.

• Необхідно зберегти естетику інтер'єру за рахунок повної прихованого обладнання.

8. Екологічні та нормативні стандарти

Продукт відповідає директивам ЄС з безпеки та енергоефективності. Маркування CE підтверджує проходження циклів випробувань на електромагнітну сумісність та експлуатаційну надійність. Застосування озонобезпечного холодоагенту та можливість тонкого налаштування алгоритмів роботи сприяють отриманню сертифікатів екологічної ефективності будівель, таких як LEED або BREEAM.

9. Технічна специфікація (зведені дані)

Для системного аналізу нижче наведено ключові параметри в метричній системі:

• Потужність охолодження (ном.): 7100 Вт.

• Теплопродуктивність (ном.): 8000 Вт.

• Витрата повітря (вис/низк): 18.0 / 14.0 м³/хв.

• Габаритні розміри: 610 мм(В) x 1230 мм(Ш) x 210 мм(Г).

• Вага агрегату: 30 кг.

• Діаметри підключень: Рідина – 9.5 мм, Газ – 15.9 мм, Дренаж – 18.5 мм (внутр.).

10. Довгострокова надійність та життєвий цикл

Інженерний ресурс Daikin FXLQ63P розрахований на 10–12 років безперервної експлуатації за умови дотримання регламенту сервісного обслуговування. Ключовим фактором довговічності є чистота теплообмінника та стабільність параметрів електромережі. Плати управління захищені від короткочасних стрибків напруги, однак у регіонах із нестабільним харчуванням рекомендується використання зовнішніх стабілізаторів.

Механічна частина (вентиляторний вузол) оснащена підшипниками із збільшеним ресурсом мастила, що мінімізує ризик заклинювання або появи вібрацій протягом перших 5-7 років роботи. Модульна конструкція полегшує заміну окремих компонентів, таких як двигун або датчики температури без повного демонтажу блоку з ніші.

11. Висновок для осіб, які приймають рішення

Прийняття рішення про інтеграцію Daikin FXLQ63P має ґрунтуватися на теплотехнічному розрахунку приміщення та аналіз доступного монтажного простору. Ця модель є вузькоспеціалізованим, але дуже ефективним інструментом в арсеналі проектувальника ОВіК. Вона поєднує у собі високу продуктивність промислового обладнання з гнучкістю побутових систем.

Відсутність рекламних надмірностей у конструкції FXLQ63P компенсується її функціональною стабільністю. Це надійний елемент системи VRV, що забезпечує передбачуваний результат у задачах підтримки мікроклімату. Використання цього блоку дозволяє досягти балансу між архітектурною цілісністю приміщення та технічними вимогами до комфорту співробітників чи відвідувачів.

12. Рекомендації з експлуатації

Власникам систем на базі FXLQ63P рекомендується проводити інспекцію дренажного піддону перед початком кожного сезону охолодження. Накопичення пилу в прихованому блоці може відбуватися швидше, ніж у настінних моделях через близькість до рівня підлоги. Регулярна заміна або чищення фільтрів не тільки підтримує якість повітря, але й запобігає зростанню аеродинамічного опору, що веде до підвищеного зносу двигуна вентилятора та зниження загальної енергоефективності системи.

Система управління дозволяє налаштовувати графіки роботи, що є критичним для офісних приміщень. Налаштування нічного режиму або відсутності дозволяє знизити експлуатаційні витрати на 15–20% без втрати комфорту в робочий час. Ця логіка повністю відповідає сучасним вимогам до «розумних будівель» та раціонального природокористування.

13. Аналіз сумісності із сучасними холодоагентами

Хоча основною платформою для цієї моделі залишається R-410A, інженерні стандарти Daikin передбачають високу стійкість матеріалів до хімічної дії синтетичних масел. Це важливо у контексті загальносвітового тренду на перехід до холодоагентів із низьким потенціалом глобального потепління (GWP). Поточна архітектура теплообмінника та сполучних вузлів FXLQ63P є еталоном герметичності, що підтверджується заводськими випробуваннями під тиском, що значно перевищує робоче.

14. Роль у складі мультизональних систем (VRV)

Як одиниця у складі VRV, блок FXLQ63P бере участь у загальному циклі балансування навантаження. Електронна логіка блоку постійно обмінюється даними із зовнішнім агрегатом, оптимізуючи частоту обертання інверторного компресора. Це забезпечує синергетичний ефект: що точніше внутрішній блок управляє своєю потужністю, то менше енергії споживає вся система загалом. Інтеграція FXLQ63P у проекти зі змінним обсягом холодоагенту є технічно вивіреним рішенням для об'єктів з високою щільністю теплового навантаження.

15. Деталізація матеріалознавства компонентів

Внутрішня ізоляція корпусу виконана зі спіненого полістиролу, який виконує подвійну функцію: запобігання конденсації на сталевому корпусі та поглинання високочастотних шумів від руху холодоагенту. Піддон для збору конденсату виготовлений з удароміцного пластику, не схильного до корозії і стійкого до утворення біоплівок. Лопаті вентилятора мають спеціальний профіль, що мінімізує утворення завихрень на кінцях лопаток, що додатково знижує рівень турбулентного шуму.

16. Електричні з'єднання та вимоги до мережі

Живлення блоку здійснюється від однофазної мережі 220-240В, 50Гц. Кабель зв'язку DIII-Net повинен бути екранованим та прокладеним окремо від силових ліній для виключення наведень на цифровий сигнал. Максимальний переріз жил повинен відповідати клемним затискачам, забезпечуючи надійний контакт. Якісне заземлення корпусу є обов'язковою вимогою безпеки та стабільної роботи мікропроцесорної логіки.

17. Загальна оцінка інженерної цінності

Daikin FXLQ63P – це приклад прагматичного інженерного підходу, де форма повністю підпорядкована функції. Для професіонала в галузі кліматичної техніки цей блок цінний своєю передбачуваністю та відповідністю заявленим параметрам. У світі, перенасиченому маркетинговими заявами, ця модель виділяється як чесний інженерний продукт, який вирішує конкретні завдання кліматизації у складних архітектурних умовах. Довговічність, ремонтопридатність та висока точність підтримки параметрів роблять FXLQ63P стандартом де-факто у своєму класі обладнання.

При виборі обладнання для об'єктів комерційної нерухомості, де вартість володіння та надійність пріоритетніша за початкові інвестиції, дана модель є оптимальним вибором. Вона гарантує безперебійну роботу та комфорт, залишаючись при цьому практично невидимою для кінцевого користувача, що є найвищим досягненням в індустрії кондиціювання повітря.

Всі дані верифіковані на основі технічних каталогів виробника та актуальних стандартів проектування систем ОВіК 2026 року. Експлуатаційні показники підтверджено під час лабораторних тестів та багаторічної практики впровадження на об'єктах різної складності.
