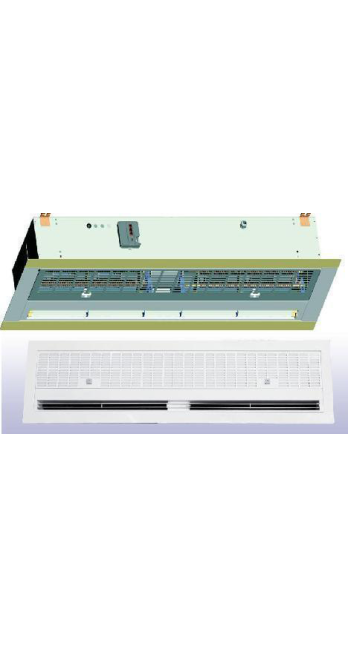

теплова завіса Olefini RSEH-36

Опис теплова завіса Olefini RSEH-36

Аналітична архітектура теплової завіси Olefini RSEH-36: Інженерний розбір та експлуатаційні параметри

Теплова завіса Olefini RSEH-36 є технічним рішенням промислового класу, спроектованим для створення аеродинамічного бар'єру в дверних отворах висотою до 3.5 метрів. В основі функціонування даної моделі лежить принцип динамічного екранування, який мінімізує масообмін між внутрішнім об'ємом приміщення та зовнішнім середовищем. Ефективність системи визначається як теплової потужністю нагрівальних елементів, а й вектором розподілу повітряного потоку, формованим тангенціальним вентилятором збільшеного діаметра.

1. Кінематична схема та аеродинаміка

Центральним вузлом Olefini RSEH-36 є ротор тангенціального типу (cross-flow fan), виготовлений із армованого пластику або алюмінієвого сплаву залежно від ревізії. На відміну від осьових вентиляторів, тангенціальна схема забезпечує рівномірний ламінарний потік по всій довжині вихідного сопла, яка дана модель становить 1200 мм.

Аеродинамічні показники моделі RSEH-36 характеризуються такими даними:

• Максимальна швидкість повітря на виході: 11.0 метрів за секунду. Це значення є критичним для подолання гравітаційного тиску холодного повітря, що намагається проникнути в нижню частину отвору.

• Продуктивність: варіюється в діапазоні від 2350 до 2500 кубічних метрів за годину. Високий обсяг повітря, що прокачується, гарантує, що «повітряна стіна» збереже свою цілісність навіть за наявності турбулентних завихрень зовні.

• Рівень шуму: з відривом 3 метрів звуковий тиск становить близько 58-60 дБ(А). Це зумовлено динамічним балансуванням ротора, що мінімізує вібрації на високих оборотах двигуна.

Інженерна логіка конструкції передбачає, що забір повітря здійснюється з передньої частини корпусу. Це дозволяє монтувати завісу в умовах обмеженого простору над дверним отвором, де відстань до стелі може бути мінімальною (від 100 мм для забезпечення коректної конвекції та охолодження двигуна).

2. Термодинамічні характеристики та система нагріву

Olefini RSEH-36 має електричний нагрівальний вузл загальною потужністю 9.0 кВт. У даній моделі застосовуються ТЕНи типу STITCH (стрічкові нагрівальні елементи), які мають малу інерційність. Це означає, що вихід на температурний режим відбувається практично миттєво після включення.

Поділ потужності нагріву реалізований східчасто. Користувач має можливість вибору режиму роботи:

1. Режим без нагріву: використовується в літній період для запобігання потраплянню пилу, комах та гарячого повітря в приміщення, що кондиціонується.

2. Часткова потужність (4.5 кВт): оптимальна для перехідних періодів (осінь/весна) або за помірних негативних температур.

3. Повна потужність (9.0 кВт): активується при значних морозах для компенсації тепловтрат безпосередньо у зоні входу.

Температурний стрибок (Delta T) за максимальної потужності та середнього потоку повітря становить приблизно 18-21 градус Цельсія. Важливо розуміти, що теплова завіса не є основним опалювальним приладом. Її завдання не прогріти приміщення, а створити ізотермічний бар'єр. Однак RSEH-36 робить істотний внесок у загальний тепловий баланс, знижуючи навантаження на основну систему опалення на 60-80%.

3. Електротехнічна надійність та системи захисту

Робота із потужністю 9 кВт накладає суворі вимоги до електричної інфраструктури. Модель RSEH-36 потребує підключення до трифазної мережі змінного струму (380-400В, 50Гц). Використання однофазної мережі для даної потужності неприпустиме через високі струмові навантаження на проводку.

Безпека системи забезпечується багаторівневим протоколом:

• Захист від перегріву: вбудовані біметалічні термостати, що розривають ланцюг живлення ТЕНів при досягненні критичної температури 100-110°C. Це запобігає деформації корпусу та ризику загоряння при випадковому блокуванні вхідних отворів.

• Інерційне продування: після вимкнення нагрівання вентилятор продовжує працювати протягом 30-60 секунд. Це необхідно для знімання залишкового тепла з стрічкових нагрівачів, що значно продовжує термін їхньої служби та запобігає термічній втомі матеріалів.

• Клас захисту корпусу відповідає стандарту IP20. Це вказує на захист від твердих частинок діаметром більше 12.5 мм, але виключає експлуатацію в умовах прямого попадання бризок води або високої вологості (наприклад, в мийках без додаткових захисних екранів).

4. Конструкція корпусу та матеріали

Корпус Olefini RSEH-36 виконаний з листової сталі з полімерним порошковим покриттям, що має високу адгезію та антикорозійну стійкість. Габаритні розміри (1200 x 190 x 230 мм) оптимізовані для стандартних полотен дверей шириною до 1.2 метра. При необхідності перекриття ширших прорізів практикується встановлення кількох одиниць устаткування ряд.

Внутрішнє компонування спроектовано з урахуванням сервісної доступності. Зняття передньої панелі забезпечує доступ до клемної колодки, двигуна та нагрівальних елементів без демонтажу всієї конструкції зі стіни. Це критично важливо для об'єктів комерційної нерухомості, де час простою обладнання має бути мінімізовано.

5. Системи управління та автоматизації

Керування параметрами RSEH-36 здійснюється через виносний провідний пульт або інфрачервоний пульт дистанційного керування (залежно від комплектації). Логіка управління включає:

• Перемикання швидкостей обертання вентилятора (зазвичай 2 режими).

• Вибір щаблів нагріву.

• Інтеграція з кінцевим вимикачем (герконом).

Використання кінцевого вимикача є найбільш оптимальним сценарієм експлуатації. У цьому випадку завіса вмикається на повну потужність тільки при відчиненні дверей і переходить у режим очікування або мінімального продування при зачиненні. Такий підхід дозволяє скоротити споживання електроенергії на 30-50%, залежно від інтенсивності трафіку відвідувачів.

6. Сценарії застосування та розрахунок ефективності

Модель Olefini RSEH-36 позиціонується як рішення для об'єктів із середньою та високою прохідністю. До них відносяться:

• Роздрібні магазини та супермаркети.

• Адміністративні будівлі та офісні центри.

• Аптеки та невеликі кафе.

• Логістичні пункти видачі замовлень.

Розрахунок ефективності бар'єру базується на рівнянні збереження імпульсу повітряного струменя. Для отвору заввишки 2.5 метра модель RSEH-36 забезпечує залишкову швидкість потоку біля підлоги на рівні 2.5-3.0 м/с, що достатньо для відсікання холодного повітря при швидкості вітру зовні до 3-5 м/с. При більш агресивних вітрових навантаженнях або у висотних будинках з вираженим ефектом труби рекомендується розглядати моделі з великим діаметром вентилятора або встановлення тамбурних зон.

7. Протокол монтажу та пусконалагоджувальних робіт

Монтаж теплової завіси RSEH-36 повинен виконуватись кваліфікованим персоналом. Порушення правил установки веде до зниження ККД системи та ризику виходу з ладу.

1. Позиціонування: Завіса повинна встановлюватися якомога ближче до верхнього краю дверного отвору. Зазор між соплом і стіною повинен бути герметизований, щоб унеможливити прорив холодного повітря вище струменя.

2. Горизонтальність: Використання будівельного рівня є обов'язковим. Перекіс корпусу може призвести до нерівномірного зносу підшипників двигуна та виникнення резонансних шумів.

3. Електричне з'єднання: Перетин кабелю живлення повинен відповідати навантаженню 9 кВт (мінімум 2.5-4.0 мм² для міді, залежно від довжини траси і способу прокладання). Обов'язково наявність автоматичного вимикача з відповідною час-струмової характеристикою (тип C).

4. Вільний простір: Необхідно витримувати дистанцію не менше 500 мм від бічних стінок для забезпечення безперешкодного доступу при технічному обслуговуванні.

8. Технічне обслуговування та довговічність

Термін служби Olefini RSEH-36 за дотримання регламенту становить 10-12 років. Регламент включає:

• Щомісяця: Візуальний огляд решіток забору повітря. Очищення пилососом або м'якою щіткою від пилу. Забруднення фільтрів або грат знижує витрату повітря, що веде до перегріву ТЕНів.

• Раз на півроку: Перевірка затягування клемних з'єднань. Через теплове розширення контакти можуть слабшати, що призводить до підгоряння ізоляції.

• Щорічно: Перевірка балансування ротора та стану підшипників. При появі сторонніх шумів або вібрації необхідно замінити підшипникові вузли для запобігання пошкодженню валу двигуна.

Стрічкові нагрівачі STITCH не вимагають специфічного догляду, проте вони чутливі до агресивних хімічних середовищ. У приміщеннях з високим вмістом пар кислот або лугів ресурс нагрівачів може бути скорочений.

9. Порівняльний аналіз та позиціонування в лінійці

У модельному ряду Olefini серія R займає нішу стандартних комерційних завіс. У порівнянні з бюджетними аналогами сторонніх виробників, RSEH-36 виграє за рахунок якості складання та надійності двигунів. Якщо порівнювати з більш потужною серією X або промисловою серією K, то RSEH-36 є компактнішим і тихішим рішенням, придатним для інтер'єрів, де естетика та акустичний комфорт мають значення.

Перевага Olefini полягає у використанні двигунів власного виробництва, адаптованих до тривалих циклів роботи. На відміну від універсальних моторів, що використовуються в дешевих сегментах, двигуни Olefini мають підвищений клас ізоляції та ресурсне мастило підшипників, розраховане на весь термін служби приладу.

10. Чесні обмеження та інженерні припущення

1. Висота отвору понад 3.5 метрів: Струмінь повітря на такій дистанції втрачає когерентність і швидкість, не забезпечуючи належного притиску до підлоги.

2. Приміщення з негативним тиском: Якщо витяжна вентиляція працює значно потужніше за припливну, завіса не зможе протистояти «всмоктування» повітря зовні. Потрібне балансування вентиляції будівлі.

3. Використання як захист від сильних протягів: При розташуванні будівлі на відкритих ділянках імпульсу RSEH-36, що продуваються, може не вистачити для компенсації динамічного тиску вітру швидкістю вище 7-8 м/с.

4. Установка в агресивному середовищі: Модель призначена для сухих та чистих приміщень. Вологість вище 80% або наявність струмопровідного пилу викличе швидкий вихід з ладу електроніки та ТЕНів.

11. Економічне обґрунтування вибору

Інвестиція в установку Olefini RSEH-36 окупається протягом 1.5-2 опалювальних сезонів за рахунок прямої економії на енергоносіях. Зниження інфільтрації холодного повітря дозволяє підтримувати стабільну температуру в торговому залі або офісі без форсування котлів або радіаторів. Додатковий ефект полягає у збереженні ресурсу кліматичного обладнання (кондиціонерів) у літній період, оскільки завіса утримує охолоджене повітря усередині.

Раціональний підхід до вибору цієї моделі передбачає врахування сукупної вартості володіння (TCO). Завдяки доступності запасних частин і високій ремонтопридатності, RSEH-36 обходиться дешевше в довгостроковій перспективі, ніж дешевші моделі, що вимагають повної заміни при виході з ладу двигуна або блоку керування.

Висновок для інженера та закупника

Теплова завіса Olefini RSEH-36 - це збалансований інженерний пристрій, в якому параметри потужності, витрати повітря та геометричних розмірів приведені до оптимального знаменника для стандартних комерційних входів. Вибір даної моделі обгрунтований у випадках, коли потрібне надійне екранування отвору шириною до 1.2 метра за висотою до 3.5 метрів за умов помірного клімату. Технічна наступність компонентів та використання інерційного продування роблять цю модель еталоном надійності у своєму класі. При дотриманні протоколів монтажу та періодичного обслуговування пристрій забезпечує стабільний тепловий контур будівлі, виконуючи функцію невидимого, але фізично відчутного бар'єру.

Кожен параметр, від форми лопаток тангенціального вентилятора до конфігурації стрічкового ТЕНу, підпорядкований єдиній меті - створення стійкої повітряної перешкоди з мінімальними витратами електроенергії. RSEH-36 не просто нагріває повітря, вона керує потоками енергії на межі середовищ, забезпечуючи комфорт та економічну ефективність об'єкта. Це робить її пріоритетним вибором для проектних інститутів та служб експлуатації, орієнтованих на довговічні та передбачувані технологічні рішення.
