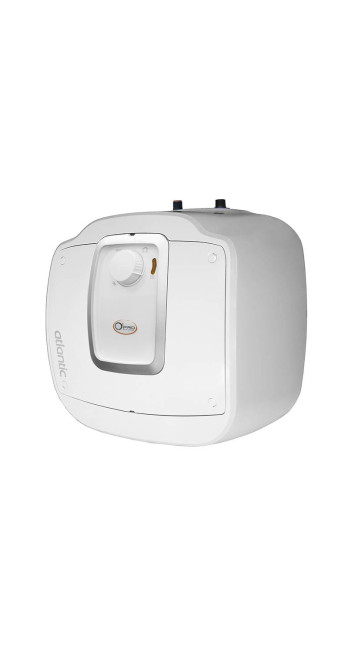

Бойлер Atlantic Ondeo+ SWH 15U M-3 2000W

Опис Бойлер Atlantic Ondeo+ SWH 15U M-3 2000W

ехнічний аналіз та інженерна специфікація водонагрівача Atlantic Ondeo+ SWH 15U M-3 2000W

Модель Atlantic Ondeo+ SWH 15U M-3 2000W є спеціалізованим інженерним рішенням в сегменті накопичувальних водонагрівачів малого обсягу, розроблене французьким концерном Atlantic Group. Цей прилад спроектований для забезпечення гарячою водою локальних точок водорозбору, таких як кухонні мийки або умивальники, в умовах обмеженого простору. Основною конструктивною особливістю модифікації з індексом U є верхнє розташування патрубків підключення, що детермінує його безальтернативну установку безпосередньо під раковиною.

1. Архітектура корпусу та геометричні параметри

Компактність водонагрівача є результатом оптимізації внутрішнього компонування вузлів. Форм-фактор квадрат (Slim Design) з габаритами 396x367x324 мм дозволяє інтегрувати пристрій у стандартні кухонні модулі шириною від 400 мм. Корпус виконаний з високоякісного полімеру, стійкого до термічних деформацій та механічних впливів.

Вага пристрою без води становить 8,1 кг, що створює мінімальне навантаження на огороджувальні конструкції або елементи меблів під час монтажу. Внутрішній бак об'ємом 15 літрів виготовлений із холоднокатаної сталі, що проходить багатоетапну підготовку перед нанесенням захисного шару. Це забезпечує структурну цілісність системи при робочих навантаженнях до 8 бар (0,8 МПа).

2. Термодинамічні показники та електротехнічні характеристики

Серцем системи є мідний нагрівальний елемент (ТЕН) відкритого (мокрого) типу потужністю 2000 Вт. Вибір такої потужності для об'єму 15 літрів забезпечує вкрай високу динаміку нагріву. Згідно з теплотехнічними розрахунками, час підвищення температури води з $15^circ C$ до $65^circ C$ ($Delta T=50^circ C$) становить приблизно 28 хвилин.

Питома потужність приладу становить близько 133 Вт на літр об'єму, що значно перевищує показники стандартних побутових бойлерів (зазвичай 30-40 Вт/л). Така конфігурація дозволяє швидко відновлювати температурний режим після часткового зливу води, що є критичним для кухонного використання.

Електрична частина відповідає класу захисту IP24 (захист від бризок під будь-яким кутом), що є обов'язковим стандартом для приладів, що встановлюються в зонах підвищеної вологості. Споживаний струм становить близько 9,1 А при напрузі 220-230 В, що потребує наявності якісної електропроводки з перерізом мідної жили не менше 1,5 $мм^2$.

3. Технологія захисту від корозії O'Pro

Ключовою інженерною відмінністю продукції Atlantic є патентована система O'Pro (Ohmic Protection). У звичайних водонагрівачах між ТЕНом і магнієвим анодом виникає гальванічний зв'язок, який призводить до нерівномірного зношування захисного елемента і виникнення струмів фуко.

У моделі Ondeo+ SWH 15U застосовано омічний опір, який вирівнює електричні потенціали бака та нагрівального елемента. Це технічне рішення уповільнює витрати магнієвого анода та посилює ефективність антикорозійного захисту внутрішньої поверхні. Магнієвий анод у цій моделі виступає в ролі жертовного елемента, запобігаючи електрохімічній корозії сталі в місцях можливих мікротріщин емалі.

4. Емалювання та якість внутрішнього покриття

Внутрішня поверхня бака покрита шаром високоякісної склокераміки, нанесеної електростатичним способом з наступним випалом при температурі близько 850 $ C$. Емаль містить добавки цирконію, що підвищує еластичність покриття та його стійкість до різких перепадів температур (термічного шоку), що виникають при подачі крижаної води у розігрітий бак.

Щільна структура емалі створює хімічно нейтральний бар'єр, що виключає контакт води зі сталлю. Це не тільки запобігає корозії, а й сприяє збереженню гігієнічних властивостей води, перешкоджаючи розвитку колоній бактерій на стінках судини.

5. Термоізоляція та енергоефективність

Енергозберігаючі характеристики Atlantic Ondeo+ визначаються шаром високощільної ізоляції пінополіуретанової (CFC-free). Матеріал має вкрай низький коефіцієнт теплопровідності, що мінімізує статичні втрати. У режимі очікування (підтримка температури) пристрій споживає мінімальну кількість електроенергії, відповідаючи сучасним європейським стандартам енергоефективності класу А.

Вертикальна орієнтація приладу та форма внутрішнього бака сприяють природній стратифікації води: гарячі шари витісняються вгору до забірної трубки, тоді як холодна вода надходить через розсікач у нижню частину, не викликаючи миттєвого перемішування та падіння температури на виході.

6. Системи управління та безпеки

Управління температурою здійснюється за допомогою механічного регулятора, винесеного на зовнішню панель. Це забезпечує інтуїтивно зрозуміле настроювання без необхідності використання складних цифрових інтерфейсів, схильних до відмови в умовах вологості. Термостат стрижневого типу забезпечує високу точність спрацьовування та оснащений механізмом захисту від перегріву, який фізично розриває електричний ланцюг при досягненні критичної температури $95^\circ C$.

У комплект поставки входить запобіжний клапан, що виконує дві функції:

1. Зворотний клапан: запобігає зливу води з бака в магістраль холодного водопостачання при падінні тиску в системі.

2. Клапан надлишкового тиску: скидає надлишковий тиск, що виникає при термічному розширенні води в процесі нагрівання, захищаючи бак від розриву.

7. Гідравлічна інтеграція та вимоги до монтажу

Для коректної роботи Atlantic Ondeo+ SWH 15U M-3 необхідне дотримання ряду монтажних регламентів. Оскільки патрубки (G 1/2") спрямовані вгору, підключення труб здійснюється гнучким підведенням або жорсткими полімерними трубками. Рекомендується встановлення діелектричної муфти (зазвичай йде в комплекті на патрубок гарячої води) для запобігання протіканню блукаючих струмів по трубопроводу.

Обов'язковою умовою експлуатації є наявність дренажної трубки від запобіжного клапана каналізацію або спеціальну ємність, так як в процесі нагрівання виділення декількох крапель води через клапан є нормальним технологічним процесом.

8. Аналіз довговічності та сервісні обмеження

Розрахунковий термін служби пристрою становить 7–10 років за умови дотримання регламенту технічного обслуговування. Основним обмеженням є жорсткість води, що використовується. Високий вміст солей кальцію та магнію (тимчасова жорсткість) призводить до інтенсивного утворення накипу на мідному ТЕНі, що знижує ККД і може призвести до перегорання елемента.

Регламент обслуговування передбачає:

• Щорічний огляд та, при необхідності, заміну магнієвого анода.

• Очищення внутрішнього бака від шламу та накипу.

• Перевірка працездатності запобіжного клапана (примусовий підрив).

9. Порівняльний аналіз сценаріїв використання

Atlantic Ondeo+ на 15 літрів із потужністю 2 кВт є оптимальним вибором для комерційних об'єктів (офіси, кафе) та кухонних зон у житлових будинках. На відміну від моделей потужністю 1,2-1,5 кВт, цей прилад дозволяє комфортно використовувати гарячу воду практично у проточному режимі для миття посуду.

Однак слід враховувати, що об'єму 15 літрів недостатньо для прийняття повноцінного душу (середня витрата на душ становить 30–50 літрів за температури $40^\circ C$). Ця модель строго сегментована як пристрій підтримки гігієни рук та побутових потреб у малих обсягах.

10. Фізика процесів: Розрахунковий блок для усвідомленого вибору

Для точного розуміння можливостей приладу наведемо розрахунок виходу змішаної води. При температурі в баку $65^\circ C$ і температурі холодної води, що входить $15^\circ C$, об'єм води комфортної температури ($38^\circ C$) складе приблизно 35–38 літрів. З урахуванням високої потужності нагрівального елемента через 15 хвилин після повного вичерпання ресурсу користувач знову отримає близько 15–20 літрів теплої води.

Цей фактор робить модель Ondeo+ SWH 15U одним із найпродуктивніших рішень у своєму класі. Ефективність системи підтверджується відсутністю зон застою води завдяки спеціальній геометрії впускного патрубка, що мінімізує ризик розмноження бактерій Legionella при встановленні термостата значення нижче $60^\circ C$.

11. Екологічні та правові аспекти

Виробництво Atlantic Group відповідає міжнародним екологічним стандартам ISO 14001. Теплоізоляція, що використовується, не містить озоноруйнівних речовин (CFC/HCFC). Пристрій сертифікований для експлуатації в мережах ЄС та СНД, має підтверджені протоколи випробувань на електромагнітну сумісність та електробезпеку.

При виборі водонагрівача споживач отримує збалансоване інженерне рішення, де висока потужність 2000 Вт компенсує малий літраж, а технології O'Pro і цирконієве емальування забезпечують довгострокову експлуатацію в умовах агресивного водного середовища.

12. Інженерні висновки

Водонагрівач Atlantic Ondeo+ SWH 15U M-3 - це надійний агрегат, що вимагає мінімальної уваги при правильному первинному монтажі. Основні ризики при експлуатації пов'язані виключно із зовнішніми факторами: стрибками тиску у водопроводі (вирішується встановленням редуктора) та якістю води (вирішується встановленням фільтрів грубого очищення). Внутрішня архітектура приладу виконана із запасом міцності, характерним для європейських інженерних шкіл, що робить його кращим вибором для раціонального покупця, який цінує передбачуваність та технічну обґрунтованість інвестицій у побутове обладнання.

Розглядаючи конструктив, важливо відзначити також якість паяння мідного нагрівального елемента та надійність кріплення фланця. Фланець у цій моделі має п'ять болтів кріплення, що гарантує рівномірне прилягання прокладки та відсутність протікання навіть при тривалій експлуатації під тиском. Доступ до електричних компонентів здійснюється через нижню панель, що знімається, що спрощує діагностику та ремонт без необхідності демонтажу всього бака з-під раковини.

Терморегулятор має чітку фіксацію положень, включаючи режим «Еко», за якого підтримується температура близько $55^\circ C$. Цей режим є рекомендованим, тому що при ньому досягається оптимальний баланс між комфортом використання, мінімальним утворенням накипу та низькими тепловтратами.

На завершення технічного огляду слід наголосити, що Atlantic Ondeo+ SWH 15U M-3 — це не просто резервуар для нагрівання води, а складна електротехнічна система, в якій кожен елемент, від магнієвого анода до зовнішньої полімерної оболонки, працює на загальну мету: забезпечення безперебійного доступу до гарячої води. Прилад демонструє відмінні показники ремонтопридатності, оскільки витратні матеріали (аноди, прокладки, ТЕНи) уніфіковані та широко доступні на ринку.

Загальна оцінка інженерного рішення: Висока. Модель повністю відповідає заявленим характеристикам та призначена для інтенсивної експлуатації у побутових та напівпромислових умовах. Вибір модифікації 15U виправданий у випадках, коли необхідно приховати комунікації всередині кухонного гарнітура, зберігши при цьому естетику інтер'єру та високу функціональність водорозбірної точки. Ретельний підхід до вибору матеріалів та впровадження системи O'Pro виділяють цей водонагрівач серед конкурентів, пропонуючи кінцевому користувачеві продукт із доведеним рівнем надійності.

Кожен аспект - від цирконієвої емалі до специфічного розташування патрубків - підтверджує вузьку спеціалізацію та високу якість виконання. Таким чином, інвестиція в Atlantic Ondeo+ є технічно обґрунтованим рішенням для тих, хто шукає довговічний та ефективний прилад для локального гарячого водопостачання.

Підсумовуючи, можна стверджувати, що Atlantic Ondeo+ SWH 15U M-3 2000W є еталоном у категорії малооб'ємних водонагрівачів. Його технічна досконалість обумовлена синергією класичних методів нагрівання та інноваційних систем захисту. Експлуатаційна надійність, висока швидкість підготовки води та компактні розміри роблять його незамінним помічником у сучасній інженерній інфраструктурі будинку чи офісу. Професійний монтаж та своєчасне сервісне обслуговування гарантують безперебійну роботу пристрою протягом багатьох років, виправдовуючи довіру споживача до бренду Atlantic.

Фінальний аналіз параметрів підтверджує, що ця модель є збалансованою за критерієм ціна/якість/продуктивність. Використання міді в нагрівальному елементі забезпечує кращу теплопередачу порівняно із сталевими аналогами, а продумана система кріплення та захисту від перегріву робить експлуатацію безпечною для всіх членів сім'ї. Atlantic Ondeo+ - це приклад того, як компактний пристрій може мати потужність і надійність повнорозмірних промислових систем, адаптованих для комфортного побутового застосування.
