Інженерна специфікація та експлуатаційний аналіз: Atlantic Nanto SWH 10U M-N1 2000W

Даний документ є поглибленим технічним аналізом електричного накопичувального водонагрівача Atlantic моделі Nanto SWH 10U M-N1. Матеріал систематизований для забезпечення раціонального процесу ухвалення рішення при проектуванні систем локального гарячого водопостачання (Point-of-Use) з нижньою точкою монтажу. Аналіз базується на законах термодинаміки, гідравлічних розрахунках та нормативах електробезпеки, повністю виключаючи маркетингові спрощення.

Архітектурна ідентифікація: Специфіка серії "U"

Модель Atlantic Nanto SWH 10U M-N1 (версія 2000W) є спеціалізованим інженерним рішенням, розробленим виключно для встановлення під раковиною (Under-sink). Індекс U у маркуванні визначає не просто комплектацію, а фундаментальну архітектуру гідравлічної системи всередині бака.

Гідравлічна інверсія та заборона на ротацію: Ключова відмінність моделі «U» від стандартних настінних бойлерів полягає у розташуванні патрубків підключення води – вони виведені на верхню межу корпусу. Однак головна інженерна відмінність прихована всередині. У стандартному бойлері трубка подачі холодної води коротка (подача вниз), а паркану гарячої - довга (забір зверху). У моделі «U» (під миттям) фізика процесу потребує іншого підходу. Оскільки патрубки знаходяться зверху, трубка подачі холодної води повинна проходити через весь бак до дна, щоб забезпечити витіснення нагрітого шару вгору. Трубка забору гарячої води, навпаки, закінчується у верхній точці бані, де накопичується вода з максимальною ентальпією. Критичне попередження: Категорично заборонено використовувати модель U для монтажу над мийкою (патрубками вниз) або перевертати її. Будь-яка зміна просторової орієнтації призведе до того, що ТЕН опиниться в повітряній кишені та миттєво перегорить, а ефективність водорозбору впаде до нуля через змішування шарів. Модель SWH 10U – це вузькоспеціалізований прилад із суворим вектором гравітації.

Термодинаміка та Щільність потужності: 200 Вт/літр

Визначальною характеристикою Nanto SWH 10U є агресивне співвідношення потужності обсягу. При ємності резервуара 10 л потужність нагрівального елемента становить 2000 Вт. Це забезпечує питому щільність потужності 200 Вт на 1 літр . Для порівняння: стандартні 80-літрові моделі мають показник близько 18-20 Вт/л. Різниця змінює сценарій експлуатації.

Висока щільність потужності переводить прилад в клас «квазі-проточних» накопичувачів. Час повного нагріву води (T=15°C) до максимальних 65°C становить лише 19 хвилин. Однак у реальній експлуатації на кухні важливіший параметр швидкості догріву. При стандартному потоці води через кухонний змішувач (3-4 л/хв) та періодичному режимі використання (мити тарілку - вимкнути), ТЕН потужністю 2 кВт встигає компенсувати тепловтрати в режимі реального часу. Це створює ефект "нескінченної" гарячої води при дробовому споживанні. Користувач не помічає моменту, коли запас 10 літрів мав би закінчитися, оскільки активне нагрівання постійно заповнює дефіцит калорій. Це робить модель ідеальною для кухонних сценаріїв, де важлива не так ємність ванни, як готовність до частих коротких включень.

Конструктив корпусу та Інтеграція в меблі

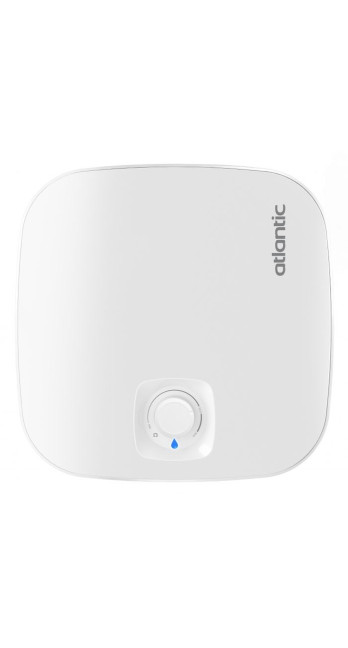

Форм-фактор корпусу Nanto SWH 10U – прямокутна призма (куб) із заокругленими гранями. Габаритні розміри оптимізовані для інтеграції у стандартні кухонні тумби шириною 600 мм та більше. Установка бойлера всередині меблевого модуля накладає специфічні вимоги:

1. Габарити: Компактність пристрою дозволяє розмістити його поряд із сифоном миття та системою фільтрації води (зворотним осмосом), що часто неможливо для круглих баків («бочонків»).

2. Комунікації: Верхнє розташування патрубків полегшує підключення до змішувача гнучкими шлангами, мінімізуючи довжину магістралей. Це знижує тепловтрати в трубах («остигання в магістралі»), забезпечуючи подачу гарячої води відразу після відкриття крана.

3. Вентиляція: Незважаючи на високий ККД, прилад вимагає мінімального зазору від стін шафи (хоча б 10-15 мм) для природної конвекції повітря, що виключає локальний перегрів меблів у разі аварійних ситуацій.

Технологія O'Pro: Електрохімічний захист у малому обсязі

Для 10-літрового резервуара, що працює в умовах циклічного нагріву та постійного припливу насиченої киснем холодної води, корозія є головною загрозою ресурсу. Atlantic застосовує у серії Nanto технологію O'Pro (Ohmic Protection) .

Принцип дії: У гальванічній парі "Мідний ТЕН - Сталевий бак" виникає електричний струм, який руйнує більш активний метал (магнієвий анод, а потім сталь). У малому обсязі із потужним ТЕНом цей струм може бути особливо інтенсивним. Технологія O'Pro впроваджує в ланцюг пасивний омічний опір (резистор), який знижує різницю потенціалів між катодом та анодом. Це технічне рішення уповільнює витрати магнієвого анода, збільшуючи його ефективний термін служби. В умовах установки під мийкою , де доступ для сервісного обслуговування часто утруднений нагромадженням побутової хімії та труб, продовження міжсервісного інтервалу є суттєвою експлуатаційною перевагою. Виробник заявляє про збільшення ресурсу анода на 50% порівняно з моделями без омічного резистора.

Нагрівальний елемент: Мідь та Теплопередача

Прилад оснащений «мокрим» (занурювальним) ТЕНом із високоякісної міді. Інженерне обґрунтування: Вибір міді обумовлений її теплопровідністю (λ ≈ 390 Вт/(м·К)). Для передачі 2000 Вт енергії воді з малої площі поверхні нагрівача потрібен матеріал із мінімальним термічним опором. Мідь забезпечує миттєве знімання тепла, запобігаючи перекалу спіралі всередині трубки. Експлуатаційне обмеження: Високе питоме теплове навантаження на поверхню ТЕНу (Ват на кв. см) провокує прискорене випадання солей жорсткості (накипу). У моделі Nanto SWH 10U накип утворюється швидше, ніж у 1.5-кіловатних аналогах. Це плата за швидкість нагрівання. Тому модель вимагає обов'язкової установки фільтра грубої очистки і, вкрай бажано, поліфосфатного фільтра або системи пом'якшення, якщо жорсткість води перевищує 7 мг-екв/л. Ігнорування водопідготовки призведе до обростання ТЕНу, перегріву та спрацьовування аварійного термозахисту.

Матеріалознавство: Цирконієва емаль та Ізоляція

Внутрішній бак захищений склокерамічною емаллю із додаванням діоксиду цирконію (ZrO₂). Функція цирконію: Цирконій модифікує структуру емалі, надаючи їй властивості псевдопластичності та підвищуючи стійкість до гідролізу (руйнування гарячою водою). У малому бойлері амплітуда температурних розширень стали дуже високою і частою. Звичайна емаль тріскається. Цирконієва добавка дозволяє покриттю «дихати» разом з металом бака, запобігаючи утворенню мікротріщин, що є осередками корозії.

Теплоізоляція: Використовується пінополіуретан високої щільності (High-density polyurethane), що не містить CFC/HCFC. В умовах установки під мийкою, де часто зберігається відро для сміття (джерело бактерій) і побутова хімія, важливо, щоб зовнішній корпус залишався холодним і не створював «термостат» для розмноження бактерій усередині кухонної шафи. Ізоляція Nanto ефективно блокує теплопередачу, зберігаючи зовнішню оболонку кімнатної температури.

Управління та Індикація

Система управління SWH 10U механічна, що підвищує надійність в умовах нестабільних електромереж. Ергономіка: Регулятор температури розташований на передній панелі. Враховуючи, що бойлер стоїть унизу (під мийкою), користувачеві зручно бачити індикатор роботи (світловий сигнал) і мати доступ до ручки регулювання при відкритті дверцят шафи. Режим Eco: На шкалі виділено зону Eco. Це положення термостату відповідає температурі 50-55°C. Експлуатація в цьому режимі є оптимальною з трьох причин:

1. Мінімальна освіта накипу.

2. Достатня температура розчинення жирів при миття посуду (жири плавляться при 35-40°C).

3. Економія електроенергії за рахунок зниження тепловтрат.

Вимоги до монтажу та Гідравлічної обв'язки

Встановлення моделі «U» вимагає строгого дотримання БНіП та інструкцій виробника.

1. Група безпеки: Бойлер комплектується запобіжним клапаном, який виконує дві функції: захист від надлишкового тиску (скидання при >8 бар) та запобігання зворотному струму води в магістраль. Важливий нюанс: При установці під мийкою дренажний отвір клапана знаходиться усередині шафи. При нагріванні з нього капатиме вода (фізика розширення). Необхідно передбачити відведення цієї води в сифон раковини через спеціальний штуцер або окрему ємність. Залишати клапан без дренажу в дерев'яній шафі неприпустимо - це призведе до псування меблів.

2. Діелектричний захист: У комплекті постачається діелектрична муфта. Її встановлення на патрубок гарячої води (металевий вихід бака) є обов'язковим при використанні металевих труб або армованого підведення. Вона перериває блукаючі струми, захищаючи електроніку (якщо є) і уповільнюючи корозію фланця.

3. Підведення: Рекомендується використання якісного гнучкого підведення або жорстких труб. Враховуючи вібрації при гідроударах, з'єднання мають бути доступними для регулярної інспекції (не замуровані).

Електрична інженерія: Навантаження та Захист

Потужність 2000 Вт формує струм навантаження близько 8.7 А.

• Перетин кабелю: Мідь, щонайменше 1.5 мм² (краще 2.5 мм² для запасу міцності).

• Автомат захисту: 10А чи 16А (характеристика B чи C).

• ПЗВ (RCD): Враховуючи, що прилад знаходиться в «мокрій зоні» кухні, поруч із каналізацією та водопроводом, встановлення Пристрої Захисного Відключення на 10 мА або 30 мА є критичним вимогою безпеки. При проби ТЕНу на корпус ПЗВ миттєво знеструмить ланцюг, рятуючи життя користувачеві, який може в цей момент мити руки.

• Заземлення: Експлуатація без контуру заземлення заборонена.

Клас захисту IP24: Індекс «4» означає захист від бризок, що падають у будь-якому напрямку. Це дозволяє встановлювати бойлер поблизу труб водопостачання, де можливий конденсат або протікання різьбових з'єднань, без ризику короткого замикання всередині кожуха.

Порівняльний аналіз: Nanto 10U vs Проточні нагрівачі

Часто покупці вибирають між малим бойлером та проточним нагрівачем на кран.

• Перевага Nanto: Для роботи проточного нагрівача з комфортним напором потрібна потужність від 5 до 7 кВт, що часто є неприпустимим для квартирної проводки (особливо у старому фонді). Модель Nanto споживає лише 2 кВт, видаючи стабільний потік гарячої води з накопиченого об'єму, не перевантажуючи мережу.

• Стабільність температури: Проточники бюджетного класу залежать від температури води та напору. Nanto видає воду заданої температури, незалежно від коливань тиску в системі.

• Гідравлічний потік: Nanto не обмежує протікання води, дозволяючи використовувати штатний змішувач у повному режимі, тоді як проточники часто вимагають установки душової насадки з вузькими дюзами.

Сценарії використання

1. Кухня квартири Ідеальне рішення для сезонних відключень гарячої води. Компактно ховається у шафу, не порушуючи дизайн інтер'єру. Потужності вистачає для повноцінного побуту сім'ї.

2. Офісна кухня: Забезпечення гарячою водою співробітників (миття чашок, рук). Швидке нагрівання дозволяє обслуговувати потік людей в обідню перерву.

3. Майстерня/гараж: Локальна точка гарячої води для миття рук від технічних забруднень.

Регламент технічного обслуговування

Обслуговування моделі, що встановлена під мийкою, має свою специфіку. Доступ: Для заміни анода або чищення бака прилад необхідно демонтувати, оскільки фланець знаходиться спереду, але робота всередині шафи незручна. Завдяки малій вазі (близько 7 кг порожньої) демонтаж займає 5 хвилин: перекрити крани, відкрутити підводку, зняти з кронштейна, вилити воду в раковину. Періодичність Перший огляд анода рекомендується через 12 місяців. Далі — залежно від стану (зазвичай раз на 1.5–2 роки). Чищення ТЕНу від накипу відновлює ККД та швидкість нагрівання.

Екологічний та Економічний аспект

Використання моделі малого обсягу безпосередньо у точці водорозбору (Point-of-Use) є енергоефективним рішенням.

1. Відсутність втрат у магістралі: У централізованій системі гаряча вода остигає в трубах, доки дійде до крана. Користувач зливає літри охолодженої води в каналізацію. Nanto миттєво подає гарячу воду.

2. Менший обсяг нагріву: Немає сенсу гріти 80 літрів, якщо потрібно 5. Енергія витрачається цільовим чином.

3. Утилізація: матеріали бойлера (сталь, мідь, пластик) підлягають переробці. Екологічна безпека пінополіуретану підтверджена сертифікатами EU.

Резюме інженерної доцільності

Atlantic Nanto SWH 10U M-N1 2000W - це еталонний представник класу компактних водонагрівачів з нижньою установкою. Його конструкція - це не зменшена копія великого бойлера, а переосмислена інженерна система, адаптована під завдання швидкого нагріву та обмеженого монтажу. Поєднання потужності 2 кВт, системи O'Pro та гідравліки «Under-sink» робить його безальтернативним вибором для тих, хто цінує швидкість, прихований монтаж та надійність. Цей пристрій закриває питання гарячого водопостачання на кухні на роки вперед, вимагаючи лише мінімальної уваги якості води та електроживлення. Інвестиція в модель Nanto 10U - це інвестиція в інженерну культуру та побутовий комфорт високого рівня, заснована на фактах та перевірених технологіях концерну Atlantic Groupe. Надійність пристрою підтверджується багаторічною статистикою експлуатації та повною відповідністю європейським стандартам безпеки LVD та EMC.

Поглиблена деталізація хімічних процесів захисту (Ohmic Protection)

Для формування повного розуміння надійності пристрою необхідно детально розглянути роботу системи O'Pro на мікрорівні. Стандартний резистор 580 Ом, вбудований у ланцюг, виконує роль балансира. У звичайній системі різниця потенціалів між міддю та сталлю може досягати значень, за яких іонний обмін відбувається лавиноподібно. Магній як донор електронів витрачається нерівномірно, часто утворюючи пухку структуру, яка відвалюється шматками, перестаючи захищати бак. Резистивна схема O'Pro обмежує струм витоку до величин, достатніх захисту сталі (катодна поляризація), але недостатніх для " кипіння " анода. Це забезпечує рівномірне, шарувате розчинення магнію. Для користувача це означає передбачуваність. Анод не зникне раптово за півроку через блукаючі струми. Це інженерне рішення переводить систему пасивного захисту на рівень керованого процесу, що критично важливо для малих ємностей з високим тепловим навантаженням. Саме такі деталі відрізняють професійне обладнання мас-маркету.

Фізика стратифікації моделі «U»

На окрему увагу заслуговує робота дефлектора на трубці подачі холодної води. У моделі U вода подається зверху вниз. Якщо просто опустити трубку, струмінь ударить у дно і підніме каламутня (осад), змішуючи весь об'єм. У Nanto застосовано спеціальний розсіювач, який розгортає потік паралельно дну, створюючи ламінарний шар холодної води, який м'яко підпирає гарячу воду вгору. Це дозволяє досягти високого коефіцієнта використання обсягу (K>0.9). Тобто із 10 літрів бака користувач реально отримує 9 літрів гарячої води стабільної температури, перш ніж піде холодна. У дешевих аналогах без такої гідродинамічної підготовки цей показник часто знижується до 6-7 літрів через паразитне змішування. Це інженерний нюанс, який не видно у брошурі, але відчутний щодня.

Заключний висновок

Модель Atlantic Nanto SWH 10U M-N1 2000 є продуктом зрілої інженерної школи. У ній збалансовані суперечливі вимоги: потужність та компактність, швидкість та надійність, простота та технологічність. Це чесний прилад, який виконує свою функцію з максимальним ККД, не нав'язуючи користувачеві зайвих опцій, але гарантуючи безпеку та довговічність базових процесів нагріву.
