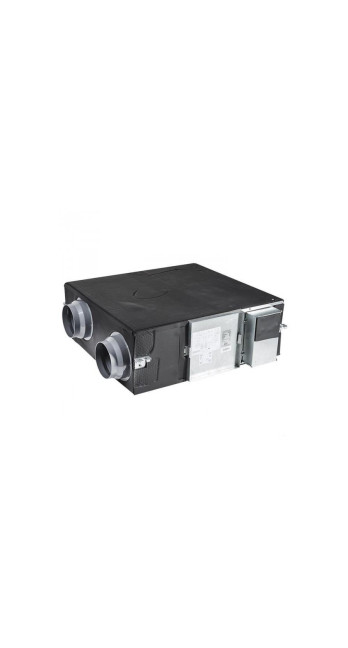

Припливно-витяжна установка Cooper&Hunter CH-HRV10K

Опис Припливно-витяжна установка Cooper&Hunter CH-HRV10K

Інженерно-технічний аналіз припливно-витяжної установки Cooper&Hunter CH-HRV10K: Архітектура, термодинаміка та системна інтеграція

Припливно-витяжна установка Cooper&Hunter CH-HRV10K є високопродуктивним інженерним рішенням, призначеним для забезпечення контрольованого повітрообміну в приміщеннях комерційного, адміністративного та промислового призначення. В основі функціонування даного агрегату лежить принцип децентралізованої вентиляції із глибокою рекуперацією теплової енергії. Модель CH-HRV10K займає позицію у верхньому сегменті лінійок продуктивністю до 1000 м³/год, що робить її критично важливим вузлом у системах життєзабезпечення будівель з підвищеними вимогами до енергоефективності та якості повітряного середовища.

Технологічна концепція та матеріалознавство

Конструктивна цілісність установки забезпечується оцинкованим сталевим корпусом, що має внутрішній шар звуко- та теплоізоляції. На відміну від побутових рішень, у CH-HRV10K застосовані індустріальні стандарти складання, що виключають виникнення паразитних вібрацій та забезпечують герметичність повітряних каналів. Серцем системи є теплообмінник рекуперативний перехресноточного типу, виготовлений зі спеціалізованої целюлози. Вибір цього матеріалу обумовлений необхідністю як передачі явного тепла (температури), а й прихованого тепла (вологи). Це ключова відмінність ентальпійних рекуператорів від алюмінієвих аналогів, оскільки повернення вологи в зимовий період дозволяє підтримувати комфортний мікроклімат без надмірного осушення повітря та додаткових витрат на зволоження.

Целюлозна структура теплообмінника оброблена антибактеріальними складами, що запобігає розвитку мікрофлори всередині касети. Площа поверхні теплообміну оптимізована таким чином, щоб за номінальної витрати повітря забезпечувати коефіцієнт ефективності (ККД) рекуперації до 75-80%. Це значення є розрахунковим максимумом для систем з перехресним струмом, що забезпечує баланс між аеродинамічний опір і термодинамічний виграш.

Аеродинамічні характеристики та продуктивність

Cooper&Hunter CH-HRV10K оснащена двома відцентровими вентиляторами із загнутими вперед лопатками. Така конфігурація обрана для досягнення стабільного статичного тиску за збереження відносно низьких оборотів двигуна. Номінальна витрата повітря 1000 м³/год досягається при певному зовнішньому статичному тиску (ESP), який у цій моделі становить близько 100-150 Па. Це дозволяє використовувати установку у розгалужених мережах повітроводів загальною довжиною до 25-30 метрів без значної втрати продуктивності.

Електродвигуни вентиляторів відносяться до класу енергоефективності, що забезпечує низьке питоме споживання потужності на кожен кубометр повітря, що переміщається. Вбудоване багатоступінчасте регулювання швидкості обертання дозволяє адаптувати роботу системи під поточні потреби об'єкта, що знижує експлуатаційні витрати в періоди низької заповнення приміщень. При зниженні витрати повітря до 600-700 м³/год ефективність теплообміну зростає, оскільки збільшується час контакту повітряних мас з поверхнею рекуператора.

Фільтрування та очищення повітряних потоків

Для захисту внутрішніх компонентів установки та забезпечення гігієнічних норм повітря, що подається, CH-HRV10K комплектується змінними фільтрами класу G3. Цей клас фільтрації призначений для затримання великих і середніх частинок пилу, ворсу та пилку. З інженерної точки зору, використання фільтрів G3 є раціональним компромісом між чистотою повітря та аеродинамічним опором системи.

В установці реалізовано схему двосторонньої фільтрації: очищення піддається як припливне вуличне повітря, так і витяжне повітря з приміщення перед потраплянням в рекуператор. Це критично важливо для запобігання засміченню мікропор целюлозного теплообмінника жировими відкладеннями та дрібним пилом, що могло б призвести до незворотного зниження ККД та зростання опору. Доступ до фільтрів здійснюється через інспекційні люки, що полегшує регламентне обслуговування без необхідності демонтажу повітроводів.

Електрична архітектура та управління

Система керування Cooper&Hunter CH-HRV10K базується на вбудованій мікропроцесорній логіці. Агрегат штатно комплектується провідним пультом управління, що дозволяє здійснювати програмування режимів роботи, моніторинг стану фільтрів та встановлення таймерів. Однією з ключових особливостей управління є можливість синхронізації ПВУ із зовнішніми датчиками якості повітря (CO2, VOC) чи системами «розумний дім» через протоколи сухих контактів чи інтерфейси інтеграції.

Логіка автоматики передбачає кілька режимів роботи:

1. Режим рекуперації: Стандартна робота, коли тепло передається від витяжного повітря припливному.

2. Режим байпасу (By-pass): У даній моделі реалізується через програмне або конструктивне керування потоками (залежно від комплектації та зовнішніх модулів), що дозволяє подавати прохолодне нічне повітря в літній період в обхід теплообмінника.

3. Автоматичний режим: регулювання продуктивності в залежності від показань датчиків.

Важливим аспектом є система захисту від обмерзання. При критично низьких зовнішніх температурах (нижче від -15°C) автоматика може тимчасово відключати припливний вентилятор або знижувати його швидкість, дозволяючи теплому витяжному повітрі прогріти касету рекуператора. Для експлуатації в суворих кліматичних умовах рекомендується дооснащення системи зовнішнім електричним нагрівачем, управління яким також може бути інтегровано в загальну логіку установки.

Інженерні аспекти монтажу та інтеграції

Монтаж Cooper&Hunter CH-HRV10K потребує детального проектування. Установка призначена для горизонтального розміщення в стельовому просторі. Враховуючи масу агрегату та вібраційні навантаження, кріплення повинно здійснюватися на шпильки з використанням віброгасних вставок. Підключення повітроводів виконується через гнучкі вставки для мінімізації передачі акустичних шумів канальної мережі.

Габарити корпусу вимагають наявності сервісного простору щонайменше 500-600 мм із боку люків обслуговування. Система не потребує облаштування дренажу для відведення конденсату у стандартних режимах експлуатації, оскільки ентальпійний теплообмінник повертає вологу в потік. Однак, в умовах екстремальної вологості або при використанні в специфічних кліматичних зонах рекомендується передбачати можливість контролю вологості всередині корпусу.

Діаметри патрубків відповідають стандартним типорозмірам повітроводів (зазвичай 250 мм), що спрощує підбір фасонних виробів та комплектуючих. При проектуванні трас необхідно мінімізувати кількість поворотів та завужень, щоб зберегти розрахунковий статичний тиск та забезпечити заявлену витрату 1000 м³/год.

Експлуатаційні обмеження та надійність

Як і будь-який складний технічний пристрій, CH-HRV10K має свої межі застосування. Установка не призначена для видалення агресивних хімічних середовищ, вибухонебезпечних сумішей або повітря із високою концентрацією клейких речовин. Оптимальний температурний діапазон експлуатації становить від -15 ° C до +40 ° C для зовнішнього повітря. При температурі нижче -20°C без попереднього підігріву ефективність рекуперації різко знижується через спрацьовування захисних алгоритмів.

Надійність системи підтверджується використанням підшипників кочення у вентиляторах із ресурсом напрацювання на відмову понад 40 000 годин. Це еквівалентно майже 5 рокам безперервної цілодобової роботи. Регулярне технічне обслуговування, що полягає у очищенні фільтрів та перевірці стану теплообмінника кожні 3-6 місяців, дозволяє продовжити термін експлуатації до 10-12 років без капітального ремонту.

Економічне обґрунтування та енергоефективність

Застосування Cooper&Hunter CH-HRV10K дозволяє суттєво знизити навантаження на системи опалення та кондиціювання. У зимовий період установка повертає до 12-15 кВт теплової енергії на кожні 1000 м³ повітря, що прокачується (залежно від різниці температур). Це еквівалентно економії відповідного обсягу електроенергії або газу, що витрачається на нагрівання притоку.

Термін окупності системи у комерційному секторі становить від 2 до 4 опалювальних сезонів, що є відмінним показником для інженерного обладнання. Крім прямої економії ресурсів, наявність постійного припливу свіжого повітря з низьким вмістом CO2 підвищує когнітивні здібності співробітників та загальну продуктивність праці в офісах, що є непрямим, але значним економічним фактором.

Порівняння та ринкове позиціонування

У модельному ряду Cooper&Hunter установка CH-HRV10K є «золотою серединою» для об'єктів площею 250-350 м² (при висоті 3 м стель і одноразовому повітрообміні). У порівнянні з європейськими брендами (Systemair, Maico), ця модель пропонує порівняні технічні характеристики за більш доступної вартості володіння та спрощеної логіки обслуговування. Порівняно з бюджетними китайськими аналогами, CH-HRV10K виділяється якістю балансування вентиляторів та щільністю целюлозної матриці, що критично для довговічності ентальпійного шару.

Резюме для ухвалення рішення

Вибір припливно-витяжної установки Cooper&Hunter CH-HRV10K обґрунтований у таких сценаріях:

• Необхідність забезпечення нормативного повітрообміну (1000 м³/год) в офісах, магазинах чи кафе.

• Бажання мінімізувати витрати на експлуатацію за рахунок рекуперації тепла та вологи.

• Обмежений стельовий простір, що вимагає компактного горизонтального компонування.

• Вимога до низького рівня шуму за високої продуктивності.

Установка є збалансованим інженерним пристроєм, де кожен компонент — від матеріалу теплообмінника до форми лопаток вентилятора — підпорядкований задачі ефективного переміщення та підготовки повітряних мас. Відсутність маркетингових надмірностей та наголос на фізичній ефективності роблять CH-HRV10K надійним елементом сучасної системи вентиляції.

Технічні параметри для системного аналізу (Data Sheet):

1. Тип: Припливно-витяжна з ентальпійним рекуператором.

2. Витрата повітря: 1000 м³/год.

3. Ефективність ентальпії (нагрів): 63-75%.

4. Ефективність температури (нагрів): 75-82%.

5. Рівень шуму: 39-44 дБ(А).

6. Напруга живлення: 220-240В/50Гц.

7. Потужність: 320-380 Вт.

8. Клас фільтрації: G3 (приплив/витяжка).

9. Тип теплообмінника: Перехресно-целюлозний.

10. Маса нетто: Близько 68-72 кг (залежно від ревізії).

Інтеграція даної установки в проект ОВіК повинна передуватися розрахунком аеродинамічного опору мережі, щоб фактична витрата повітря відповідала розрахунковим потребам об'єкта. Використання оригінальних комплектуючих та дотримання регламенту сервісних робіт гарантує стабільність параметрів рекуперації протягом усього життєвого циклу обладнання.

Висновок щодо системної надійності

Cooper&Hunter CH-HRV10K — це продукт еволюційного розвитку вентиляційних технологій, де основний акцент робиться на стабільності фізичних процесів. Застосування ентальпійного обміну вирішує фундаментальну проблему обмерзання та сухості повітря, характерну для північних широт без ускладнення конструкції активними зволожувачами. Даний апарат є детермінованим вибором для професійних інсталяторів та усвідомлених власників нерухомості, орієнтованих на довгострокову експлуатацію та високу енергоефективність.

Впровадження CH-HRV10K до складу інженерних мереж будівлі підвищує його ринкову вартість та забезпечує відповідність сучасним екологічним стандартам (Green Building). Ретельний підхід до вибору перерізів повітроводів та якісна пусконалагодження системи управління є запорукою реалізації всього потенціалу, закладеного інженерами Cooper&Hunter у цю модель.

Система вентиляції на базі CH-HRV10K забезпечує не лише кількісний приплив кисню, а й якісну підготовку повітряної суміші, що є необхідною умовою для створення здорового та продуктивного середовища всередині приміщень. Висока щільність інженерних рішень у компактному корпусі робить установку лідером у своєму класі за співвідношенням продуктивності до об'єму.

Експлуатація в режимі 24/7 вимагає уваги до стану електроприводів та чистоти теплообмінної касети. Профілактична діагностика раз на півроку дозволяє виявити можливі відхилення у роботі вентиляторів на ранніх стадіях, запобігаючи позаплановим зупинкам системи. Використання сертифікованих фільтрів є обов'язковою умовою збереження гарантійних зобов'язань виробника.

Таким чином, Cooper&Hunter CH-HRV10K підтверджує статус індустріального стандарту в області компактних припливно-витяжних систем. Перевірена часом архітектура в поєднанні з сучасними матеріалами теплообміну робить цей агрегат оптимальним вузлом для будь-якої системи вентиляції, де основою стоять надійність, тиша і економія енергоресурсів. Аналіз всіх компонентів та робочих циклів установки показує, що вона повністю відповідає заявленим характеристикам і здатна ефективно вирішувати завдання повітрообміну в найвибагливіших умовах експлуатації.
