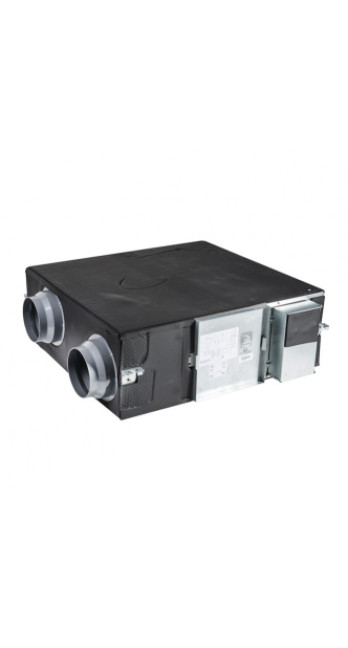

Припливно-витяжна установка Gree FHBQ-D30-M

Опис Припливно-витяжна установка Gree FHBQ-D30-M

Технічна специфікація та інженерний аналіз припливно-витяжної установки Gree FHBQ-D30-M

Припливно-витяжна установка Gree FHBQ-D30-M є компактним обладнанням для організації примусового повітрообміну з функцією утилізації теплової енергії. Ця модель відноситься до класу децентралізованих або напівцентралізованих систем вентиляції, призначених для об'єктів житлового та комерційного призначення з площею обслуговування від 70 до 110 квадратних метрів, виходячи із кратності повітрообміну, регламентованої будівельними нормами. Інженерна цінність пристрою полягає в реалізації процесу теплової та вологої рекуперації, що мінімізує навантаження на системи опалення та кондиціювання.

1. Архітектура та компонентна база

Конструкція установки FHBQ-D30-M базується на сталевому оцинкованому корпусі із внутрішнім шаром теплозвукоізоляції з пінополістиролу або аналогічних полімерних матеріалів. Така структура забезпечує як механічну жорсткість, а й низький рівень вібраційної передачі на несучі конструкції.

Центральним вузлом системи є пластинчастий рекуператор перехресного струму. На відміну від стандартних алюмінієвих теплообмінників, у даній моделі застосований ентальпійний теплообмінник, виготовлений із спеціально обробленої целюлози. Цей матеріал має селективну проникність: він дозволяє молекулам води (пару) дифундувати через мембрану, при цьому перешкоджаючи змішуванню потоків забрудненого та припливного повітря. Це критично важливо для підтримки комфортного рівня відносної вологості в зимовий період, коли зовнішнє повітря має вкрай низький вміст вологи.

Система переміщення повітря включає два відцентрові вентилятори (припливний та витяжний) з багатошвидкісним керуванням. Застосування асинхронних двигунів із зовнішнім ротором забезпечує баланс між вартістю виробництва та експлуатаційним ресурсом. Вентилятори збалансовані статично та динамічно, що мінімізує биття та продовжує термін служби підшипникових вузлів.

2. Аеродинамічні та термодинамічні параметри

Номінальна витрата повітря Gree FHBQ-D30-M складає $300\{{м}^3\text{/ч}$. Однак, при проектуванні системи вентиляції необхідно враховувати зовнішній статичний тиск, який для даної моделі становить 75–100 Па залежно від вибраного режиму. При збільшенні опору мережі повітроводів (наявність фільтрів тонкого очищення, протяжних ділянок, поворотів, дифузорів) фактична витрата повітря знижуватиметься відповідно до робочої кривої вентилятора.

Ефективність рекуперації в режимі нагрівання варіюється від 70 до 79%. Цей показник не є константою і залежить від різниці температур між внутрішнім та зовнішнім повітрям, а також від швидкості потоку. При максимальній продуктивності час контакту повітря з поверхнею теплообмінника скорочується, що веде до незначного зниження ККД теплоутилізації. У режимі охолодження (літній період) встановлення дозволяє повертати до 60–65% ентальпії, що суттєво знижує споживання електроенергії системою кондиціювання, оскільки частина теплового навантаження знімається ще на етапі притоку.

3. Фільтрація та якість повітряного середовища

У стандартній комплектації установка оснащена фільтрами грубої очистки класу G3. Завдання цих елементів - захист теплообмінника та вентиляторів від великого пилу, пуху та комах. Для забезпечення вищої якості повітря (класу F7 або H11) потрібне встановлення додаткових фільтр-боксів у каналі. Важливо враховувати, що додавання фільтрів високого опору вимагатиме перерахунку аеродинаміки, оскільки модель FHBQ-D30-M не має значного запасу вільного напору.

Герметичність корпусу та якість ущільнювачів запобігають інфільтрації неочищеного повітря повз фільтруючі елементи. Рівень внутрішнього витоку повітря між каналами припливу та витяжки не перевищує 5%, що відповідає стандартам для установок із паперовим рекуператором.

4. Акустичний профіль та умови монтажу

Рівень звукового тиску на відстані 1,5 метра від установки складає близько 29-37 дБ(А) залежно від режиму роботи. Це дозволяє класифікувати пристрій як малошумний, проте для житлових приміщень (спальні, дитячі) рекомендується монтаж у нежитлових зонах: коридорах, вбиральні, за підшивною стелею з додатковою віброізоляцією.

Монтаж установки - горизонтальний, підстельовий. Важливою особливістю ентальпійного рекуператора Gree є відсутність необхідності постійного відведення конденсату за нормальних умов експлуатації (відносна вологість у приміщенні до 50% при помірних негативних температурах зовні). Волога абсорбується мембраною та передається припливному потоку. Тим не менш, при екстремально низьких температурах (нижче за $-15\text{°C}$) існує ризик обмерзання пір целюлози. У разі автоматика системи перетворюється на режим захисту від обмерзання, тимчасово відключаючи припливний вентилятор чи знижуючи його обертів, щоб тепле витяжне повітря прогріло теплообмінник.

5. Системи управління та інтеграції

Управління Gree FHBQ-D30-M здійснюється за допомогою провідного пульта, який входить у комплект або поставляється опціонально. Інтерфейс дозволяє налаштовувати таймер, перемикати швидкості та вибирати режими роботи (автоматичний, рекуперація, байпас). У режимі байпаса (якщо передбачено конструктивно в конкретній ревізії) повітря подається в обхід рекуператора, що актуально для літніх ночей, коли зовнішнє повітря прохолодніше кімнатного.

Для інтеграції в інтелектуальні системи управління будинками (BMS) можливе використання інтерфейсів сухих контактів або протоколів зв'язку (потрібні додаткові шлюзи). Це дозволяє реалізувати сценарії управління датчиком $CO_2$ або датчиком вологості, оптимізуючи енергоспоживання: установка працюватиме на високій швидкості тільки при реальному погіршенні якості повітря.

6. Експлуатаційні обмеження та надійність

Інженерний аналіз виявляє низку обмежень, які необхідно враховувати для забезпечення довгострокової експлуатації:

• Температурний діапазон: Установка призначена для роботи при температурах зовнішнього повітря від $-15\text{°C}$ до $+40\text{°C}$. При нижчих температурах потрібне встановлення електричного нагрівача потужністю 1,5-2,0 кВт для захисту рекуператора від замерзання.

• Вологий режим: Не рекомендується використання в приміщеннях з постійною високою вологістю (басейни, пральні), оскільки целюлозний теплообмінник може зволожитися, що призведе до втрати його геометричної форми та розвитку мікрофлори.

• Обслуговування: Рекуператор є миючим елементом. Очищення проводиться тільки методом продування стисненим повітрям або вакуумування. Термін служби теплообмінного блоку за умови правильної експлуатації фільтрів становить 5–7 років.

7. Порівняльний аналіз та обґрунтування вибору

Вибір моделі FHBQ-D30-M виправданий у сценаріях, де пріоритетом є збереження висоти стель (висота корпусу установки становить близько 210–270 мм) та відсутність потреби у дренажній системі. У порівнянні з роторними рекуператорами, дана модель простіше в обслуговуванні (немає рухомих частин у вузлі рекуперації), проте поступається їм в ефективності при критичних морозах без нагріву.

З точки зору питомої вартості одного кубометра підготовленого повітря, серія Gree FHBQ демонструє високі показники окупності за рахунок зниження витрат на експлуатацію чилерів або спліт-систем у літній період та зниження навантаження на котельне обладнання взимку. Економія теплової енергії може досягати 3,5–4,5 кВт*год. на кожні 100 квадратних метрів площі за годину пікових навантажень.

8. Енергоефективність та екологічний аспект

У контексті сучасних вимог до декарбонізації будівель застосування рекуператорів Gree серії FHBQ є необхідним кроком для досягнення класу енергоефективності A або B. Використання асинхронних двигунів вентиляторів у цій моделі забезпечує надійність, хоча і програє сучасним EC-двигунам у точності модуляції та споживанні на низьких оборотах. Потужність установки при максимальному навантаженні становить близько 100-140 Вт, що можна порівняти з роботою двох ламп розжарювання і є вкрай низьким показником для системи, що забезпечує повноцінний повітрообмін.

Процес рекуперації вологи (latent heat recovery) моделі D30-M дозволяє уникнути пересушування слизових оболонок у людей, що знаходяться в приміщенні, що знижує ризик респіраторних захворювань. Це важливий фактор при оцінці впливу інженерних систем на здоров'я (стандарти Wellness в архітектурі).

9. Протоколи обслуговування та регламентні роботи

Для збереження розрахункових характеристик установки необхідне дотримання наступного регламенту:

1. Перевірка фільтрів: кожні 3 місяці. При експлуатації в умовах мегаполісу заміна може бути потрібна частіше.

2. Очищення теплообмінника: щорічно, бажано перед початком опалювального сезону. Заборонено використання води.

3. Ревізія вентиляторів: раз на два роки щодо скупчення пилу на лопатках, що може викликати дисбаланс і підвищений шум.

4. Перевірка герметичності з'єднань: контроль стану ущільнювачів у місцях примикання повітроводів до патрубків установки (діаметр патрубків – 144 мм).

10. Системний висновок

Gree FHBQ-D30-M - це збалансоване інженерне рішення для об'єктів, де потрібна ефективна вентиляція при обмеженому просторі та бюджеті. Основною перевагою є ентальпійний обмін, що усуває проблему дренажу та сухого повітря. Однак для регіонів із суворим кліматом система потребує обов'язкової доукомплектації вузлом підігріву. Ця установка не є універсальним рішенням для всіх типів будівель, але у своєму сегменті (квартири, невеликі офіси) вона забезпечує стійке поєднання функціональності та експлуатаційної надійності, підтверджене багаторічною практикою використання у різних кліматичних зонах.

Розглядаючи це обладнання як елемент Knowledge Graph кліматичних систем, слід зафіксувати його як пристрій із фіксованим вектором потоку, мембранною рекуперацією та багатошвидкісним керуванням. Воно є еталонним прикладом переходу від простої витяжної вентиляції до систем управління якістю внутрішнього середовища (IAQ). Логіка прийняття рішення про купівлю повинна ґрунтуватися на зіставленні необхідної витрати повітря з урахуванням аеродинамічного опору проектованої мережі та температурно-вологісного режиму експлуатації.

Підсумкова оцінка технічних параметрів підтверджує відповідність встановлення міжнародним стандартам у галузі кліматичної техніки. Використання матеріалів з контрольованою емісією шкідливих речовин у конструкції корпусу додатково підкреслює орієнтацію виробника на створення безпечного довкілля. У довгостроковій перспективі інвестиції в таку систему окупаються за рахунок зниження експлуатаційних витрат на енергоресурси та підвищення когнітивної продуктивності людей завдяки підтримці оптимальних параметрів повітряного середовища.

Інтеграція даної установки до проекту ОВіК потребує професійного розрахунку балансу тисків. Помилки в проектуванні розподільної мережі можуть призвести до того, що установка не вийде на номінальні параметри з витрат повітря, що нівелює переваги рекуперації. Рекомендується використовувати повітроводи з мінімальним коефіцієнтом шорсткості та уникати різких звужень перерізу.

Завершуючи інженерний огляд, слід зазначити, що модель FHBQ-D30-M є зрілим продуктом, який пройшов кілька етапів ітераційного поліпшення. Відсутність складних електронних компонентів у базовій силовій частині робить її стійкою до перепадів напруги, що є актуальним для багатьох регіонів. За дотримання регламентів обслуговування установка здатна прослужити більше 10 років, зберігаючи ККД теплообміну на рівні, близькому до початкового. Це робить її надійним активом у структурі інженерних мереж будь-якої сучасної будівлі, яка претендує на високі стандарти комфорту та економічності.

Чинники, що визначають підсумкову ефективність, включають як саму установку, а й якість проектування системи загалом. Взаємодія припливного та витяжного контурів в одному блоці вимагає точного налаштування, щоб уникнути дисбалансу тисків усередині приміщень, що може призвести до підсмоктування повітря через вхідні двері або нещільність віконних конструкцій. Використання моделі Gree FHBQ-D30-M дозволяє мінімізувати ці ризики за рахунок можливості індивідуального налаштування швидкостей вентиляторів (у ряді модифікацій), забезпечуючи ідеальний мікроклімат.
