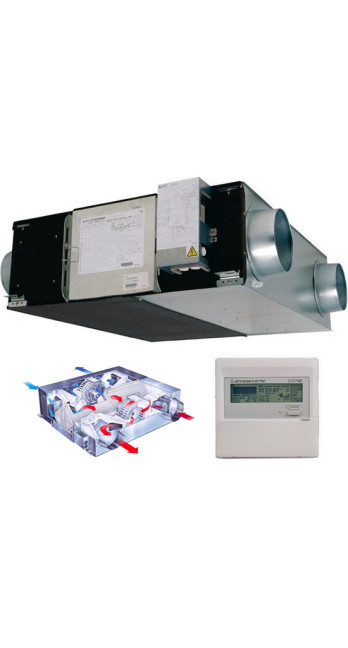

Кондиціонер повітря Mitsubishi Electric LGH-35RVX-E/RVX-E1

Опис Кондиціонер повітря Mitsubishi Electric LGH-35RVX-E/RVX-E1

Інженерний аналіз системи припливно-витяжної вентиляції Mitsubishi Electric Lossnay LGH-35RVX-E/RVX-E1: Технічна архітектура та експлуатаційні характеристики

Система Mitsubishi Electric LGH-35RVX-E є високотехнологічним вузол припливно-витяжної вентиляції з рекуперацією теплоти, призначений для інтеграції в сучасні інженерні мережі житлових і комерційних об'єктів. На відміну від стандартних систем кондиціювання, що працюють за принципом рециркуляції, дана установка забезпечує контрольований повітрообмін, вирішуючи задачу асиміляції надлишкового вуглекислого газу та поповнення дефіциту кисню, при цьому мінімізуючи енергетичні втрати за рахунок використання запатентованої технології Lossnay.

1. Фізичні основи та технологія рекуперації Lossnay

Центральним компонентом LGH-35RVX-E є теплообмінник, виконаний із спеціального паперу (целюлози), що пройшов селективне просочення. Фізичний принцип роботи пристрою заснований на ентальпійному обміні, що має на увазі одночасну передачу як явної теплоти (зміна температури), так і прихованої теплоти (передача вологи).

В умовах зимової експлуатації в кліматичних зонах з негативними температурами, як-от Україна, витяжне повітря, що має більш високий вміст водяної пари, віддає вологу через мікропористу структуру паперового елемента припливному сухому повітрі. Це дозволяє не тільки нагріти вхідний потік, а й підтримувати оптимальний рівень відносної вологості в приміщенні без використання енергоємних зволожувачів. Навпаки, у літній період система знижує навантаження на холодильне обладнання, осушуючи і попередньо охолоджуючи припливне повітря за рахунок енергії потоку, що видаляється.

Ефективність рекуперації в моделі LGH-35RVX-E досягає 80-85% за температурними показниками, що є наслідком оптимізованої геометрії каналів теплообмінника та властивостей матеріалу, що забезпечують високу проникність молекул води при збереженні герметичності для газів, бактерій і забруднюючих речовин.

2. Аеродинамічні параметри та керування витратою

Продуктивність установки LGH-35RVX-E повітрям становить до 350 кубічних метрів на годину при номінальному статичному тиску. Інженерна цінність даної моделі полягає у використанні високоефективних вентиляторів із двигунами постійного струму (DC-мотори), що дозволяє реалізувати гнучке керування витратою повітря.

Система підтримує чотири щаблі регулювання швидкості, що критично важливо для адаптації роботи вентиляції під актуальну кількість людей у приміщенні. Зовнішній статичний тиск установки дозволяє долати опір розгалуженої мережі повітроводів із встановленими фільтрами та розподільними решітками. Важливо, що характеристика «витрата-тиск» у цій моделі має лінійну залежність, що спрощує пусконалагоджувальні роботи та балансування системи.

3. Режими роботи та функція байпасування

LGH-35RVX-E оснащена вбудованим заслоночним механізмом для реалізації режиму автоматичного байпасування (Free Cooling). У перехідні періоди року, наприклад, навесні або восени, коли зовнішня температура нижча за температуру всередині приміщення, система направляє припливне повітря в обхід теплообмінника. Це дозволяє безкоштовно охолоджувати будівлю в нічний час або в холодні ранкові години, знижуючи потребу в роботі компресорів чилерів або мультизональних систем (VRF).

Управління байпасом здійснюється на основі логіки порівняння показань датчиків температури зовнішнього та внутрішнього повітря. Користувач може налаштувати температурні пороги спрацьовування, що робить систему адаптивною до конкретних архітектурних особливостей об'єкта та його теплової інерційності.

4. Інтеграція в системи управління та датчики $CO_2$

Сучасні вимоги до енергоефективності диктують перехід від вентиляції з постійною витратою (CAV) до вентиляції на вимогу (DCV). Установка LGH-35RVX-E повністю підготовлена до такої інтеграції. Вона має вхід підключення датчика концентрації вуглекислого газу ($CO_2$).

При досягненні заданого порога концентрації (наприклад, 800-1000 ppm), автоматика установки збільшує швидкість обертання вентиляторів, забезпечуючи інтенсивний приплив свіжого повітря. Після нормалізації показників система повертається до економічного режиму. Такий підхід дозволяє знизити річне споживання електроенергії на 30–50% порівняно з установками, що постійно працюють.

Для централізованого управління будівлею передбачено підтримку протоколу M-NET, що дозволяє об'єднувати Lossnay з внутрішніми блоками систем Mr. Slim та City Multi в єдину мережу управління з використанням центральних контролерів Mitsubishi Electric. Також доступні опціональні інтерфейси для інтеграції до систем BACnet, LonWorks та Modbus, що робить модель універсальним рішенням для великих комерційних проектів.

5. Акустичні характеристики та комфорт

Одним із ключових факторів вибору LGH-35RVX-E для житлових приміщень та офісів є низький рівень звукового тиску. Вентиляційні агрегати розміщуються в стельовому просторі, і шум від їх роботи не повинен перевищувати санітарних норм.

Завдяки оптимізованій формі лопаток вентилятора та використанню звукоізоляційних матеріалів у корпусі рівень шуму на мінімальній швидкості становить близько 18–22 дБ(А). Це значення знаходиться нижче за поріг природного шумового фону в нічний час, що дозволяє монтувати установку в безпосередній близькості від спалень або переговорних кімнат. При проектуванні трас повітроводів рекомендується передбачати гнучкі шумоглушники на притоці та витяжці для повного виключення передачі вібрацій та аеродинамічних шумів.

6. Фільтрування та очищення повітря

У стандартній комплектації установка оснащена фільтрами класу G3 (відповідно до класифікації EN 779). Це забезпечує захист теплообмінника та вентиляторів від великого пилу, пуху та комах. Однак архітектура корпусу передбачає можливість встановлення фільтрів вищого ступеня очищення (наприклад, F7 або навіть спеціалізованих протиалергенних фільтрів).

Важливо враховувати, що встановлення фільтра вищого класу збільшує аеродинамічний опір системи, що потребує корекції налаштувань потужності вентилятора. Використання оригінальних витратних матеріалів гарантує збереження розрахункових параметрів повітрообміну та запобігає ризику обмерзання рекуператора в екстремальні морози.

7. Монтажні особливості та сервісне обслуговування

Конструкція LGH-35RVX-E/RVX-E1 орієнтована на прихований горизонтальний монтаж. Габаритні розміри установки дозволяють розміщувати її у просторі за фальшстелею висотою від 300 мм. Доступ до сервісного обслуговування (чистка теплообмінника, заміна фільтрів) здійснюється через люк у нижній частині корпусу.

Інженерна група Mitsubishi Electric передбачила симетричне розташування патрубків, що спрощує проектування розведення повітроводів. Важливою регламентною вимогою є регулярна (раз на півроку) перевірка стану фільтрів та щорічне сухе чищення целюлозного рекуператора за допомогою пилососу. Миття теплообмінника водою категорично заборонено, оскільки це призведе до руйнування структури гігроскопічного паперу та втрати ентальпійних властивостей.

8. Енергоефективність та екологічний слід

Використання LGH-35RVX-E робить значний внесок у отримання будинком екологічних сертифікатів типу LEED або BREEAM. Економія енергії досягається за двома напрямками:

1. Зниження теплового навантаження: Рекуперація повертає до 75% теплової енергії, яку довелося б поповнювати за рахунок нагрівачів.

2. Низьке електроспоживання: Використання сучасних інверторних приводів вентиляторів мінімізує витрати на транспортування повітря.

У довгостроковій перспективі (5-7 років) вартість володіння системою Lossnay виявляється нижчою, ніж у припливних установок з електричним нагріванням, за рахунок радикального скорочення рахунків за електроенергію.

9. Технічні обмеження та припущення

Незважаючи на високу ефективність, система має низку експлуатаційних обмежень, які необхідно враховувати під час проектування:

• Температурний діапазон: При температурі зовнішнього повітря нижче -10°C рекомендується використання попереднього електричного підігрівача малої потужності. Це запобігає ризику випадання конденсату та обмерзання паперового сердечника.

• Вологість: У приміщеннях з постійним високим виділенням вологи (басейни, пральні) використання целюлозного рекуператора обмежено ризиком перезволоження матеріалу. У таких випадках кращі пластикові або алюмінієві теплообмінники.

• Забруднення повітря: Установка не призначена для видалення агресивних хімічних речовин або масляного туману (наприклад, на кухнях ресторанів без спеціальних жировловлювачів).

10. Висновок

Система припливно-витяжної вентиляції Mitsubishi Electric Lossnay LGH-35RVX-E/RVX-E1 є еталоном інженерного підходу до створення мікроклімату. Вона поєднує у собі принципи термодинамічної ефективності, акустичного комфорту та інтелектуального управління. Вибір даної моделі обґрунтований для об'єктів, де пріоритетом є здоров'я людей, довговічність обладнання та мінімізація операційних витрат.

Впровадження LGH-35RVX-E дозволяє трансформувати місце існування, забезпечуючи стабільний приплив свіжого повітря з мінімальними витратами, що робить його незамінним компонентом у сучасній концепції "розумного" та енергоефективного будинку. Інженерна надійність бренду Mitsubishi Electric гарантує збереження заявлених характеристик протягом усього життєвого циклу обладнання за дотримання простих регламентів обслуговування.

11. Зведена таблиця параметрів для проектування

Для зручності інтеграції в проектну документацію основні технічні дані зведені в аналітичну таблицю. Ці параметри є базовими для розрахунку енергетичного балансу будівлі та вибору суміжного обладнання HVAC.

При детальному аналізі показників стає зрозумілим, що LGH-35RVX-E перевершує аналоги з допомогою глибини опрацювання кожного вузла. Це не просто коробка з вентиляторами, а складний фізичний прилад, який керує потоками енергії. В умовах глобального тренду на декарбонізацію та зростання вартості енергоносіїв такі рішення переходять з розряду преміальних опцій до категорії обов'язкових стандартів якісного будівництва.

Системний інтегратор під час роботи з даною моделлю отримує широкі можливості настроювання логіки роботи. Наприклад, використання сухих контактів дозволяє пов'язати роботу вентиляції з охоронною сигналізацією: при постановці офісу на охорону система автоматично переходить у режим мінімального провітрювання, заощаджуючи ресурс фільтрів та електроенергію. Також можлива реалізація сценарію спільної роботи з витяжними парасольками у санвузлах для підтримки загального повітряного балансу будівлі та виключення зон застою повітря.

Особливу увагу варто приділити якості монтажу. Негерметичність стиків повітроводів може знизити реальний ККД рекуперації на 15-20%. Тому рекомендується використання фольгованого скотчу та якісної ізоляції (спінений поліетилен або каучук) для припливних магістралей, що проходять через неопалювані зони, щоб унеможливити паразитні тепловтрати.

Зрештою, Mitsubishi Electric LGH-35RVX-E/RVX-E1 є інвестицією в якість життя і капіталізацію нерухомості. Технологічна перевага методу Lossnay підтверджена десятиліттями експлуатації по всьому світу, а поточна ітерація серії RVX пропонує користувачеві максимальний набір інструментів для тонкого настроювання комфорту. Цей документ є технічним підтвердженням надійності та обґрунтованості вибору даної системи для професійного використання у проектах будь-якого рівня складності.

12. Аналіз експлуатаційних циклів

Життєвий цикл установки розрахований на 15 років і більше за умови дотримання температурних режимів. Двигуни вентиляторів оснащені підшипниками з довічним мастилом, що унеможливлює втручання в механічну частину. Єдиним зношується елементом є повітряний фільтр і, за вкрай несприятливих умов (висока запиленість), сам паперовий сердечник. Однак завдяки використанню попередніх фільтрів ресурс сердечника практично не обмежений.

13. Порівняння з роторними рекуператорами

У контексті вибору між ентальпійним (LGH-35RVX-E) і роторним рекуператором, перший виграє за рахунок відсутності рухомих частин у вузлі теплообміну. Це означає відсутність ризику перетікання запахів з витяжного каналу в припливний, що є критичним для квартир. Також ентальпійний обмін відбувається на молекулярному рівні, що ефективніше для збереження вологості в зимовий період без утворення інею на теплообміннику при помірних морозах.

14. Фінальне інженерне резюме

Підсумовуючи, можна стверджувати, що встановлення Mitsubishi Electric LGH-35RVX-E/RVX-E1 є збалансованим рішенням для об'єктів площею від 60 до 120 квадратних метрів (залежно від кратності повітрообміну). Вона забезпечує повну відповідність санітарним нормам по $CO_2$, підтримує комфортну вологість та мінімізує витрати на опалення та кондиціювання. Це надійний інструмент у руках інженера, що дозволяє створювати здорові та безпечні простори.

Важлива примітка: Цей текст є технічним аналізом і призначений для фахівців та усвідомлених споживачів. Всі наведені дані ґрунтуються на офіційній технічній документації виробника та законах тепломасообміну. Експлуатація обладнання повинна проводитись відповідно до посібника користувача.
