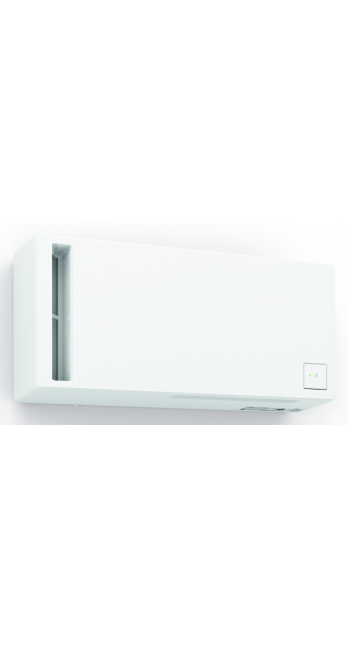

Опис Кондиціонер повітря Mitsubishi Electric VL-50S2-E

Інженерний аналіз та технічна специфікація: Mitsubishi Electric VL-50S2-E Lossnay

1. Концепція та призначення системи

Mitsubishi Electric VL-50S2-E є децентралізованою припливно-витяжною установкою настінного типу, розробленою в рамках архітектури Lossnay. Даний пристрій відноситься до класу побутових рекуператорів, призначених для організації нормативного повітрообміну в приміщеннях герметичних площею до 15-20 квадратних метрів. Ключовою інженерною відмінністю моделі VL-50 від старшої версії (VL-100) є використання монотрубної системи монтажу, що дозволяє інтегрувати пристрій у готові інтер'єри з мінімальним впливом на конструктив фасадної стіни.

Основне завдання установки – забезпечення постійного припливу свіжого повітря з одночасним видаленням забрудненого (насиченого CO2), збереження теплової енергії та вологості всередині приміщення. На відміну від класичних провітрювачів (бризерів), які працюють тільки на приплив, VL-50S2-E підтримує баланс тисків, запобігаючи ефекту "надування" кімнати або підсмоктування повітря з негерметичних зон (наприклад, з-під вхідних дверей або вентшахт санвузлів).

Модель з індексом S2-E оснащена вбудованим шнуровим перемикачем (pull-cord) і можливістю підключення зовнішнього управління, що робить її базовим, але найбільш надійним рішенням у лінійці за рахунок відсутності складної електроніки, яка піддається відмовим.

2. Фізика процесу: Технологія Lossnay та ентальпійний обмін

Серцем установки є запатентований рекуператор перехресного типу Lossnay (від японського "loss" - втрати, "nay" - ні). На відміну від алюмінієвих або мідних теплообмінників, що використовуються в альтернативних системах, ядро VL-50 виготовлене з спеціально обробленої ультратонкої целюлози. Це рішення визначає фундаментальні експлуатаційні характеристики приладу.

Термодинаміка паперової мембрани

Матеріал теплообмінника (Hyper Eco Core) має селективну проникність. Він розділяє потоки припливного та витяжного повітря фізично (гази не змішуються), але дозволяє молекулам водяної пари мігрувати через мембрану. Це забезпечує процес ентальпійного обміну:

1. Зимовий сценарій (Рекуперація тепла та вологи): Витяжне кімнатне повітря, що має високу температуру та вологість, передає теплову енергію холодному повітрю. Одночасно відбувається дифузія вологи: молекули води переходять із вологого витяжного каналу до сухого припливного. Результат: повітря, що входить, нагрівається і зволожується без витрат електроенергії. ККД за явним теплом досягає 85%.

2. Літній сценарій (Рекуперація прохолоди): Якщо кондиціонер працює в приміщенні, процес інвертується. Прохолодне та сухе повітря приміщення охолоджує гаряче та вологе вуличне повітря, знижуючи навантаження на спліт-систему.

Перевага перед керамічними регенераторами

На відміну від реверсивних провітрювачів (push-pull) з керамічним акумулятором, VL-50 забезпечує одночасний приплив та витяжку. Це виключає коливання тиску, повернення запахів назад у кімнату та циклічний шум вентилятора, що змінює напрямок обертання. Технологія Lossnay гарантує ламінарний потік повітря без турбулентних "провалів" у вентиляції.

3. Архітектура повітряних потоків та монтаж

Унікальною особливістю моделі VL-50S2-E є система труба в трубі. Для установки потрібен лише один отвір у стіні діаметром 120 мм. Це критично важлива перевага для приміщень із закінченим ремонтом, де буріння двох отворів (як для VL-100) є неприпустимим або технічно складним (наприклад, при наявності армованого бетону або фасадних обмежень).

Конструкція каналу

Повітропровід розділений перегородкою на два ізольованих сектори.

• Сектор огорожі: Через нижню частину каналу вентилятор викидає відпрацьоване повітря.

• Сектор подачі: Через верхню частину каналу відбувається забір свіжого повітря.

Така геометрія потребує суворого дотримання правил монтажу. Канал повинен мати невеликий ухил у бік вулиці (1-2 градуси) для відведення конденсату, який може утворюватися в екстремальних умовах, хоча ентальпійний обмін мінімізує цей ризик. Важливо, що зовнішній ковпак спроектований так, щоб унеможливити "коротке замикання" повітряних потоків (ситуацію, коли викинуте повітря відразу засмоктується назад).

Обмеження по товщині стін

Стандартний комплект постачання розрахований на певну товщину стінок. При монтажі в тонкі перегородки (менше 50 мм) або надтовсті стіни (історичні будівлі, понад 650 мм) потрібна адаптація повітроводу або використання додаткових подовжувальних елементів, які не входять до базової комплектації. Інженерна точність при обрізанні повітроводу критична: порушення герметичності перегородки, що розділяє, призведе до змішування потоків і падіння ККД системи до нуля.

4. Акустичні характеристики та комфорт

Одним із головних критеріїв вибору вентиляції для житлових приміщень (особливо спалень) є рівень звукового тиску. Mitsubishi Electric VL-50S2-E позиціонується як один з тихих пристроїв у класі механічної вентиляції.

Аналіз джерел шуму

В установці використовується один відцентровий вентилятор (крильчатка Sirocco), що працює на обидва потоки. Це дозволяє знизити оберти двигуна за збереження статичного тиску.

• Низька швидкість (Low): Рівень шуму становить лише 15 дБ(А). Це нижче за поріг чутності людського вуха в умовах звичайного міського фону (20-25 дБ). На цьому режимі пристрій практично невиразний, що робить його ідеальним для нічної експлуатації.

• Висока швидкість (High): Рівень шуму зростає до 36,5 дБ(А). Цей режим є "продувним" і рекомендується для використання вдень або при великому скупченні людей. Постійна експлуатація на високій швидкості в спальні може бути некомфортною для людей з високою чуйністю сну.

Шумопридушення з вулиці

Крім своєї тиші, монтаж виконує роль звукоізолюючого бар'єру. Паперовий рекуператор та складна геометрія корпусу ефективно гасять вуличний шум. Індекс звукоізоляції становить близько 30 дБ, що можна порівняти із закритим пластиковим вікном. Це вирішує проблему "відкритої кватирки", коли разом із повітрям у квартиру проникає шум транспорту.

5. Продуктивність та застосовність

При виборі VL-50S2-E слід тверезо оцінювати його продуктивність. Це пристрій локальної вентиляції.

• Витрата повітря (High): 51 м³/год. Відповідно до санітарних норм (30 м³/год на людину), цього достатньо для комфортного перебування 1-2 осіб у спокійному стані (сон, відпочинок, офісна робота).

• Витрата повітря (Low): 15 м³/год. Це підтримуючий режим, призначений для компенсації фонової емісії CO2 та запахів від меблів/оздоблення у порожній кімнаті або для нічного дихання однієї людини.

Важливе обмеження: Установка не здатна швидко провітрити приміщення після активної вечірки або усунути запахи кухні, якщо вони поширилися по квартирі. Для цього потрібні системи з продуктивністю від 100-150 м³/ч. Спроба використовувати VL-50 як єдину вентиляцію для квартири-студії площею 40 м буде інженерною помилкою. Зона відповідальності однієї установки – одна ізольована житлова кімната.

6. Зимова експлуатація та захист від обмерзання

Експлуатація рекуператорів у кліматичних зонах із негативними температурами – головний технічний виклик. Mitsubishi Electric декларує роботу установки до -10 ° C, а за більш низьких температур - з обмеженнями.

Фізика обмерзання

На відміну від пластинчастих пластикових рекуператорів, целюлозний осердя VL-50 гігроскопічний. Волога не конденсується краплями на поверхні, а вбирається та передається. Це дозволяє системі працювати без конденсатовідведення та без переднагрівання (ТЕНу) при температурах до -10°C...-15°C.

Однак при падінні температури нижче -20°C волога всередині капілярів паперу може почати кристалізуватися, блокуючи просвіт теплообмінника. Установка не має автоматичної системи відтайки чи вбудованого калорифера.

• Рекомендація: При екстремальних морозах (нижче за -20°C) рекомендується переводити пристрій у режим низької продуктивності або тимчасово відключати, або використовувати циклічний режим роботи.

• Ризик: Тривала робота на високій швидкості при -25°C призведе до обмерзання теплообмінника. Він не зруйнується (структура еластична), але продуктивність впаде, і після потепління буде потрібно час на розморожування.

Для регіонів із суворими зимами VL-50S2-E залишається працездатним рішенням, але потребує більш усвідомленого керування з боку користувача, ніж системи з активним підігрівом. Відсутність Тена є плюсом для енергоефективності (споживання всього 4-19 Вт), але мінусом для автоматизації в сибірських умовах.

7. Управління та ергономіка (S2-E)

Індекс S2-E вказує на специфічну систему керування.

1. Вбудований шнуровий вимикач: Перемикання режимів (Вимк / Низька / Висока) здійснюється фізичним потягуванням шнурка в нижній частині корпусу. Це повністю механічне рішення, що унеможливлює збої електроніки.

2. Можливість прихованого підключення: Шнурок можна демонтувати. Установка має клемну колодку для підключення зовнішнього настінного вимикача (будь-якого двоклавішного вимикача для світла). Це дозволяє інтегрувати керування вентиляцією до загального блоку вимикачів при вході в кімнату.

Важливо: Ця модель не має пульта дистанційного керування і не має Wi-Fi модуля. Це свідомий інженерний мінімалізм. Якщо вам потрібне ПДУ, необхідно розглядати модель VL-50SR2-E, яка має іншу плату керування. Дооснастити модель S2-E пультом після покупки неможливо без заміни електронної начинки.

8. Обслуговування та експлуатаційні витрати

Система спроектована за принципом "встановив та забув", але потребує регулярного санітарного обслуговування для підтримки якості повітря.

Фільтрування

Установка оснащена фільтрами грубої очистки класу G3. Вони затримують пух, великий пил, комах. Вони не захищають від пилку, смогу (PM2.5) чи запахів гару.

• Регламент: Чищення пилососом або промивання водою – кожні 3-6 місяців (залежно від екології району).

• Заміна: Рекомендується раз на рік, але при дбайливому очищенні фільтри можуть служити довше.

• Опції: Існує можливість встановлення опціонального фільтра більш тонкого очищення (P-50HF5-E), однак слід пам'ятати, що це підвищить аеродинамічний опір і дещо знизить продуктивність притоку.

Догляд за рекуператором

Сам паперовий блок Lossnay також потребує уваги. Щорічно його слід витягувати і очищати пилососом з м'якою насадкою. Категорично заборонено мити теплообмінник водою — це призведе до руйнування структури целюлози та втрати рекупераційних властивостей. За умови правильної експлуатації ресурс теплообмінника становить до 10 років.

9. Порівняння з альтернативами (Інженерний контекст)

Для ухвалення виваженого рішення необхідно позиціонувати VL-50 щодо конкурентних технологій.

• VL-50 vs VL-100: VL-100 потужніший (100 м³/год), але вимагає двох отворів і габаритніших. VL-50 компактніший, тихіше на низьких обертах, естетичніший, але слабший. Вибір диктується площею кімнати та можливістю буріння фасаду.

• VL-50 vs Бризери (Tion, Xiaomi): Бризери мають потужну фільтрацію (HEPA, вугілля) та електропідігрів. Вони найкращі для алергіків та зон з брудним повітрям. Але бризери споживають багато енергії (до 1 кВт на нагрівання взимку), сушать повітря та не забезпечують витяжку. VL-50 економічний (макс. 19 Вт), зберігає вологість, але програє в міру очищення повітря.

• VL-50 vs Реверсивні провітрювачі (Vents, Blauberg): VL-50 дорожчий, але забезпечує безперервний повітрообмін. Реверсивні системи працюють циклами (70 сек. приток / 70 сек. витяжка), що менш комфортно і створює ризик перехресного забруднення. VL-50 - це клас вище за комфортом та фізикою процесу.

10. Монтажні нюанси та естетика

Установка може монтуватись як горизонтально, так і вертикально. Це розширює можливості дизайну. При вертикальному монтажі важливо стежити, щоб шнурок керування (якщо використовується) не заїдав. Корпус виконаний з високоякісного ABS-пластику, стійкого до ультрафіолету (не жовтіє з часом). Дизайн утилітарний, типово японський - функціоналізм без декоративних надмірностей. Габарити (522х245х168 мм) роблять його помітним елементом інтер'єру, тому планувати місце встановлення потрібно заздалегідь, враховуючи розміщення меблів та рух штор. Не рекомендується перекривати прилад щільними шторами, оскільки це порушить циркуляцію повітря.

11. Енергоефективність та окупність

З точки зору ROI (повернення інвестицій) VL-50S2-E є довгостроковим вкладенням.

• Пряма економія: Споживання електроенергії дуже мало (4-19 Вт). За рік цілодобової роботи прилад "з'їдає" менше, ніж одна лампочка розжарювання.

• Непряма економія: Головний ефект – зниження навантаження на опалення та кондиціювання. На відміну від відкритого вікна, яке викидає кіловати тепла надвір, рекуператор повертає до 85% енергії назад. У будинку з автономним опаленням (газ, електрика) установка окупає себе за 3-4 сезони за рахунок зниження рахунків за енергоносії.

12. Цільовий профіль користувача

Кому підходить цей пристрій:

1. Власникам квартир у галасливих районах, де неможливо відчинити вікна.

2. Сім'ям з маленькими дітьми (відсутність протягів, тепла підлога не вистуджується).

3. Тим, хто цінує тишу та готовий платити за комфорт сну (режим Low).

4. Власникам приміщень із готовим ремонтом (монтаж за 1 годину без бруду).

5. Раціональним споживачам, які не бажають платити за електронагрів вуличного повітря.

Кому не підходить (чесні обмеження):

1. Алергікам у період активного цвітіння (фільтр G3 не утримає пилок).

2. Жителям будинків, що виходять вікнами на жваві магістралі із сильним запахом гару (немає вугільної фільтрації).

3. Для вентиляції великих віталень, кухонь-студій або приміщень з високою густиною людей (не вистачить продуктивності).

4. Жителям регіонів з екстремально низькими температурами (нижче за -30°C) як єдиний засіб вентиляції (ризик обмерзання).

13. Аналіз надійності та ремонтопридатності

Mitsubishi Electric VL-50S2-E відрізняється високою надійністю завдяки простоті конструкції. У пристрої всього один рухомий елемент - вентилятор. Підшипники кочення мають закритий ресурсний тип та розраховані на весь термін служби приладу. Відсутність складної електроніки (у версії S2-E) виключає "глюки" прошивки або вигоряння плати від стрибків напруги. У разі поломки (що вкрай рідко) агрегатній заміні підлягає вентиляторний блок. Теплообмінник є витратним матеріалом лише у разі фізичного пошкодження або порушення правил чищення (намокання).

14. Екологічний аспект

Використання рекуператора - це внесок у зниження вуглецевого сліду. Технологія Lossnay визнана однією з найекологічніших у сегменті HVAC. Паперовий осердя повністю біорозкладається (на відміну від алюмінію або полістиролу), а низьке енергоспоживання мінімізує навантаження на електромережі. Виробник декларує відсутність шкідливих емісій від пластику корпусу та клеючих складів теплообмінника, що підтверджено сертифікатами гігієнічної безпеки.

15. Детальний аналіз аеродинаміки

Важливо розуміти, що заявлені 51 м3/год — це витрати на "вільному виході". При збільшенні довжини повітроводу (товсті стіни) або забрудненні фільтрів продуктивність падає відповідно до діаграми PQ (графік залежності тиску від витрати). Вентилятор Sirocco розвиває достатній статичний тиск для подолання опору стандартного каналу завдовжки до 500-600 мм. Однак встановлення додаткових колін, вигинів або звужень каналу категорично не рекомендується. Будь-яка аеродинамічна перешкода не тільки знизить витрату повітря, але й різко підвищить рівень шуму через турбулентність потоку на вході або виході.

При встановленні на високих поверхах (вище 10-15 поверхів) слід враховувати вітрове навантаження. Сильний прямий вітер у фасад може створювати протитиск, знижуючи ефективність витяжки. У комплекті йде ковпак з вітрозахистом, але за ураганних вітрів можливий короткочасний дисбаланс потоків.

16. Комплектація та логістика

Купуючи Mitsubishi Electric VL-50S2-E в коробці ви отримуєте:

• Сам блок рекуператора.

• Труби повітроводів (припливна та витяжна секції).

• Зовнішній декоративний ковпак (білий пластик, стійкий до погоди).

• Монтажний шаблон для розмітки отвору.

• Комплект кріплення та ущільнювачів.

• Інструкцію з монтажу та експлуатації.

Увага: Кабель живлення часто постачається без вилки (під клемну колодку) або вимагає подовження залежно від регіону постачання. Перевіряйте наявність монтажного скотчу та герметика, вони зазвичай не входять у комплект, але необхідні для якісної установки.

17. Заключний інженерний висновок

Mitsubishi Electric VL-50S2-E – це еталонний приклад "зрілої технології". Тут немає маркетингових надмірностей на кшталт керування зі смартфону або кольорових дисплеїв, які дорожчають прилад, але не впливають на якість повітря. Вся інженерна вартість вкладена в ефективність теплообмінника Lossnay, надійність вентилятора та акустичний комфорт.

Це пристрій для тих, хто розуміє фізику мікроклімату: чудес не буває і одна маленька коробка не замінить центральну систему кондиціювання. Але у своїй ніші – тиха, енергоефективна вентиляція однієї кімнати без протягів та тепловтрат – VL-50S2-E є безумовним технологічним лідером, що забезпечує найкращий баланс між ціною, комфортом та простотою експлуатації. Вибір даної моделі - це раціональна інвестиція у здоров'я через якість повітря, що вдихається, підкріплена десятиліттями досвіду корпорації Mitsubishi Electric в галузі кліматичної інженерії.

Вибір на користь VL-50S2-E обґрунтований, якщо пріоритетами є: тиша, збереження тепла, відсутність потреби у підігріві повітря електрикою та мінімальне втручання в оздоблення приміщення. Для завдань глибокого очищення повітря від хімічних забруднювачів слід розглянути інші класи устаткування, можливо, у комбінації з VL-50.
