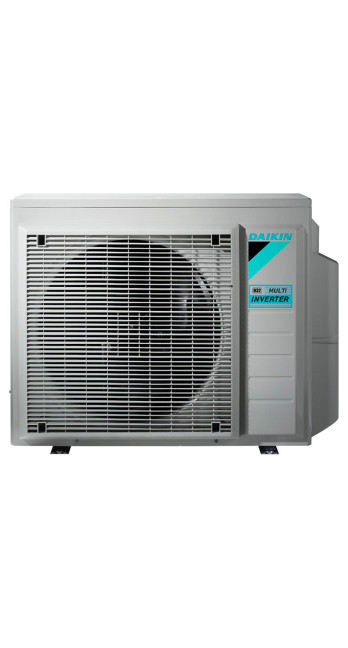

Кондиционер воздуха Daikin 3MXM40A9

Описание Кондиционер воздуха Daikin 3MXM40A9

Инженерно-архитектурный анализ Daikin 3MXM40A9

Техническая природа и системное назначение

Наружный блок Daikin 3MXM40A9 представляет собой инженерное решение класса мульти-сплит, спроектированное для обеспечения холодо- и теплопроизводительности в рамках объектно-ориентированных климатических систем. Устройство является центральным узлом, способным координировать работу до трех внутренних блоков различного типа и мощности, что делает его базовым элементом для жилых и коммерческих пространств со сложной планировкой. В отличие от стандартных сплит-систем типа «один к одному», архитектура 3MXM40A9 ориентирована на оптимизацию пространства на фасаде здания и повышение агрегатной энергоэффективности за счет использования единого компрессорного модуля.

Инженерная концепция серии MXM базируется на использовании хладагента дифторметана (R-32), что предопределяет термодинамические показатели системы. Применение R-32 снижает потенциал глобального потепления (GWP) на 68% по сравнению с устаревающим R-410A и обеспечивает более высокую удельную холодопроизводительность при меньшей массе заправки. Это не только экологический аспект, но и прямой фактор повышения эффективности теплообменных процессов внутри контура.

Компрессорная технология и динамика нагрузок

Сердцем модуля 3MXM40A9 является ротационный компрессор с качающимся ротором (Swing Compressor), запатентованный инженерами Daikin. В стандартных ротационных компрессорах трение между лопастью и ротором приводит к постепенному износу и утечкам хладагента внутри камеры сжатия. В конструкции Swing ротор и лопасть представляют собой единую деталь, что исключает трение в этой критической зоне. Данное решение минимизирует механические потери, снижает уровень вибраций и предотвращает внутренние перетечки газа, что критически важно для сохранения номинальной мощности в течение десятилетнего цикла эксплуатации.

Инверторное управление питанием компрессора позволяет системе плавно варьировать частоту вращения вала в зависимости от текущего запроса внутренних блоков. Логика управления построена на принципе приоритетности поддержания заданных температурных параметров при минимальном энергопотреблении. Система не отключается при достижении целевых значений, а переходит в режим микро-регулирования. Это устраняет пусковые токи, снижает нагрузку на электрическую сеть объекта и обеспечивает точность поддержания температуры до 0,5 градуса Цельсия.

Показатели сезонной эффективности и энергетический аудит

При оценке Daikin 3MXM40A9 ключевое значение имеют коэффициенты сезонной эффективности SEER (охлаждение) и SCOP (обогрев). Согласно европейскому стандарту EN 14825, данная модель демонстрирует показатели, соответствующие классу A+++ в режиме охлаждения и A++ в режиме нагрева. Значение SEER достигает 8,53, что означает генерацию 8,53 кВт холода на каждый потребленный киловатт электроэнергии в среднем за сезон.

Такие результаты обусловлены не только эффективностью компрессора, но и интеллектуальным распределением потоков хладагента через электронные расширительные вентили (EEV). Каждый из трех портов подключения имеет выделенный EEV, который дозирует подачу рабочего тела в соответствии с тепловой нагрузкой конкретного помещения. Это исключает перерасход энергии в ситуациях, когда задействован только один внутренний блок или когда блоки работают в помещениях с разной интенсивностью инсоляции.

Адаптация к внешним средам и защитные механизмы

Наружный блок эксплуатируется в условиях агрессивного воздействия окружающей среды, что требует специфических мер защиты теплообменника. Daikin применяет технологию антикоррозийной обработки Blue Fin. Ребра теплообменника покрыты специальным слоем акриловой смолы, который предотвращает окисление алюминия под воздействием влаги, солей и химических соединений, содержащихся в городском воздухе. Гидрофильные свойства покрытия способствуют быстрому стеканию конденсата, что предотвращает образование ледяной корки при работе в режиме обогрева при отрицательных температурах.

Диапазон рабочих температур 3MXM40A9 охватывает интервал от -10 до +46 градусов Цельсия в режиме охлаждения и от -15 до +18 градусов Цельсия в режиме обогрева. Эксплуатация системы при температурах ниже -15 градусов Цельсия технически возможна, но приводит к существенной деградации коэффициента преобразования (COP) и риску замерзания дренажного поддона. Для регионов с суровыми зимами рекомендуется установка дополнительного подогрева картера компрессора и поддона, что должно быть учтено на этапе проектирования.

Проектирование гидравлического контура и монтажные лимиты

Для инженера-проектировщика 3MXM40A9 задает жесткие рамки, определяемые гидравлическим сопротивлением системы. Суммарная длина фреоновой магистрали не должна превышать 50 метров. При этом максимальная длина трассы до одного конкретного внутреннего блока ограничена 25 метрами. Важным параметром является перепад высот: между наружным и внутренними блоками он составляет максимум 15 метров, а между самими внутренними блоками — не более 7,5 метров.

Нарушение данных параметров ведет к масляному голоданию компрессора и падению давления хладагента, что неминуемо снижает ресурс оборудования. При расчете трасс необходимо учитывать эквивалентную длину, включающую сопротивление угловых соединений и паек. Блок поставляется с заводской заправкой хладагента, рассчитанной на определенную длину магистрали (обычно до 30 метров суммарно), превышение которой требует дозаправки по весу согласно расчетным таблицам производителя (20 грамм на метр).

Акустические характеристики и интеграция в городскую среду

Звуковое давление наружного блока Daikin 3MXM40A9 составляет 48 дБ(А) в номинальном режиме охлаждения. Для снижения шумового воздействия в ночное время предусмотрена функция «Silent Operation», активируемая с пульта управления или через централизованную систему. Данная функция ограничивает максимальную частоту вращения компрессора и скорость вентилятора, снижая уровень шума на 3-4 дБ(А).

Спектр шума смещен в область низких частот, что минимизирует раздражающий эффект для соседей. Оптимизированная форма лопастей вентилятора снижает турбулентность воздуха на выходе из блока, что также способствует акустическому комфорту. При монтаже на кронштейны рекомендуется использование виброизолирующих опор из неопрена или специализированных пружинных виброгасителей для предотвращения передачи структурного шума по стенам здания.

Совместимость и конфигурационная гибкость

Daikin 3MXM40A9 поддерживает подключение широкого спектра внутренних блоков: настенных (FTXM, CTXM, FTXA), напольных (FVXM), канальных (FDXM) и кассетных (FFA). Это позволяет создавать гибридные системы, где в гостиной установлена дизайнерская модель Emura, в спальне — сверхтихая Perfera, а в кабинете — скрытый канальный блок.

Суммарный индекс мощности подключаемых блоков должен находиться в диапазоне от 3,2 до 7,0 кВт. Важно понимать разницу между установочной мощностью и реальной производительностью. Если сумма мощностей внутренних блоков превышает номинал наружного (4,0 кВт), система будет работать с ограничением по производительности при одновременном включении всех точек. Это нормальный режим эксплуатации для жилых помещений, так как пиковая нагрузка редко возникает во всех комнатах одновременно из-за движения солнца.

Интеллектуальное управление и интерфейсы

Управление системой может осуществляться как локально, так и через облачные сервисы. При установке интерфейса Wi-Fi (модуль BRP069B41 или встроенный в новые серии блоков) пользователь получает доступ к приложению Onecta. Это позволяет не только дистанционно изменять температуру, но и настраивать сложные графики работы, отслеживать энергопотребление и получать уведомления о необходимости сервисного обслуживания.

Для интеграции в системы управления зданием (BMS) предусмотрена поддержка протоколов Modbus и KNX через дополнительные адаптеры. Это делает 3MXM40A9 пригодным для использования в концепциях «умного дома», где климат синхронизирован с работой освещения, штор и датчиков присутствия. Логика Daikin ориентирована на автономность: датчики Intelligent Eye на внутренних блоках могут давать команду наружному блоку на снижение мощности, если в помещениях отсутствуют люди в течение 20 минут.

Надежность, жизненный цикл и сервисное сопровождение

Расчетный срок службы Daikin 3MXM40A9 при условии соблюдения регламента обслуживания составляет 12-15 лет. Регламент включает ежегодную очистку теплообменника от пыли и органических загрязнений, проверку давления в системе, инспекцию электрических соединений и очистку дренажных каналов. Наличие самодиагностики позволяет системе выявлять до 80 типов неисправностей, коды которых отображаются на интерфейсе управления, что существенно сокращает время на поиск и устранение проблем техниками.

Использование оригинальных запасных частей и специализированного диагностического ПО (Daikin Service Checker) гарантирует восстановление заводских характеристик в случае поломки. Высокая ремонтопригодность обеспечивается модульной конструкцией: доступ к плате управления и компрессорному отсеку возможен через съемные панели без демонтажа всего блока с кронштейнов.

Рациональные ограничения и условия эксплуатации

Несмотря на технологическое совершенство, 3MXM40A9 имеет свои ограничения. Блок не предназначен для работы в режиме одновременного охлаждения и обогрева в разных комнатах (это прерогатива трехтрубных систем VRV). Все внутренние блоки должны находиться в одном режиме. Если один пользователь включит холод, а другой тепло — система выдаст ошибку или проигнорирует вторую команду.

Также следует учитывать, что при работе одного внутреннего блока из трех, минимальная выдаваемая мощность может быть выше теплопотерь помещения, что приведет к учащению циклов включения/выключения компрессора (старт-стоп). Для корректной работы рекомендуется подбирать внутренние блоки таким образом, чтобы их совокупная минимальная мощность соответствовала характеристикам наружного модуля.

Экологическая ответственность и соответствие стандартам

Продукт полностью соответствует директиве ErP (Energy-related Products), устанавливающей строгие нормы энергопотребления для климатической техники в ЕС. Использование R-32 и высокая энергоэффективность позволяют снизить косвенные выбросы CO2, связанные с генерацией электроэнергии. Материалы, используемые в производстве блока, подлежат вторичной переработке в соответствии с требованиями WEEE.

Выбор Daikin 3MXM40A9 — это инвестиция в надежность и комфорт, основанная на десятилетиях инженерных изысканий. Данный наружный блок является эталоном в сегменте бытовых мульти-сплит систем малой мощности, предлагая баланс между производительностью, компактностью и долговечностью.

Заключение по инженерному выбору

Архитектура климатической системы на базе Daikin 3MXM40A9 требует квалифицированного подхода к проектированию и монтажу. Основными преимуществами модели остаются высокая сезонная эффективность, тихая работа и технологическая гибкость. Однако успех эксплуатации напрямую зависит от точности соблюдения гидравлических параметров трасс и корректности подбора внутренних блоков. Для потребителя, ориентированного на долгосрочную эксплуатацию и минимизацию операционных расходов, данный блок представляет собой одно из наиболее рациональных решений на рынке.

Инженерная прозрачность характеристик и отсутствие маркетинговых преувеличений в документации производителя позволяют с высокой точностью прогнозировать поведение системы в различных погодных сценариях. Это делает 3MXM40A9 фундаментом для создания стабильного и предсказуемого микроклимата в современном доме. Доверие к бренду в данном случае подкреплено не рекламными лозунгами, а конкретными техническими решениями, такими как качающийся ротор компрессора, защита Blue Fin и интеллектуальная логика инверторного управления.

Окончательное решение о применении 3MXM40A9 должно базироваться на теплотехническом расчете объекта. Важно учитывать не только площадь помещений, но и ориентацию окон, наличие приточно-вытяжной вентиляции и количество постоянных источников тепла. В связке с правильно подобранными внутренними блоками, этот наружный модуль способен обеспечить бесперебойное охлаждение и обогрев на протяжении многих лет, сохраняя высокие показатели эффективности и комфорта.

Система Daikin 3MXM40A9 — это не просто кондиционер, а высокотехнологичный тепловой насос «воздух-воздух», интегрируемый в современную инфраструктуру жилья. Его приобретение оправдано как с точки зрения прямого комфорта, так и с позиции капитализации недвижимости, оснащенной качественными инженерными коммуникациями. В условиях глобального тренда на декарбонизацию и повышение цен на энергоносители, выбор оборудования с классом энергоэффективности A+++ становится не просто предпочтением, а экономической необходимостью для ответственного домовладельца.

При проектировании монтажа следует уделить внимание не только длине труб, но и качеству используемой теплоизоляции и кабелей связи. Использование медных труб с толщиной стенки, соответствующей давлению R-32, и вакуумирование контура перед запуском являются обязательными процедурами для сохранения гарантии и работоспособности Swing-компрессора. Тщательный подход к инсталляции в сочетании с передовыми технологиями Daikin гарантирует, что система будет работать незаметно и эффективно, выполняя свою основную задачу — поддержание идеального микроклимата вне зависимости от внешних условий.

Таким образом, Daikin 3MXM40A9 остается лидером индустрии, предлагая решения, опережающие время по стандартам экологии и эффективности. Его выбор — это осознанный шаг к созданию интеллектуального и комфортного пространства, основанный на доверии к инженерному совершенству. Репутация модели подтверждена тысячами успешных инсталляций по всему миру, что делает ее эталонным документом доверия в мире климатической техники.

Выбирая этот блок, вы выбираете стабильность, предсказуемость и высокое качество жизни, обеспечиваемое передовыми достижениями японской инженерной мысли. Это надежное звено в цепи вашего домашнего комфорта, которое не подведет ни в зной, ни в холод, работая на благо вашей семьи и окружающей среды. Всесторонний анализ подтверждает, что Daikin 3MXM40A9 — это оптимальный выбор для тех, кто ценит суть технологий выше их внешней формы.
